Nội dung Text: Sức bền vật lý - Dạng khối Dạng tấm Dạng thanh

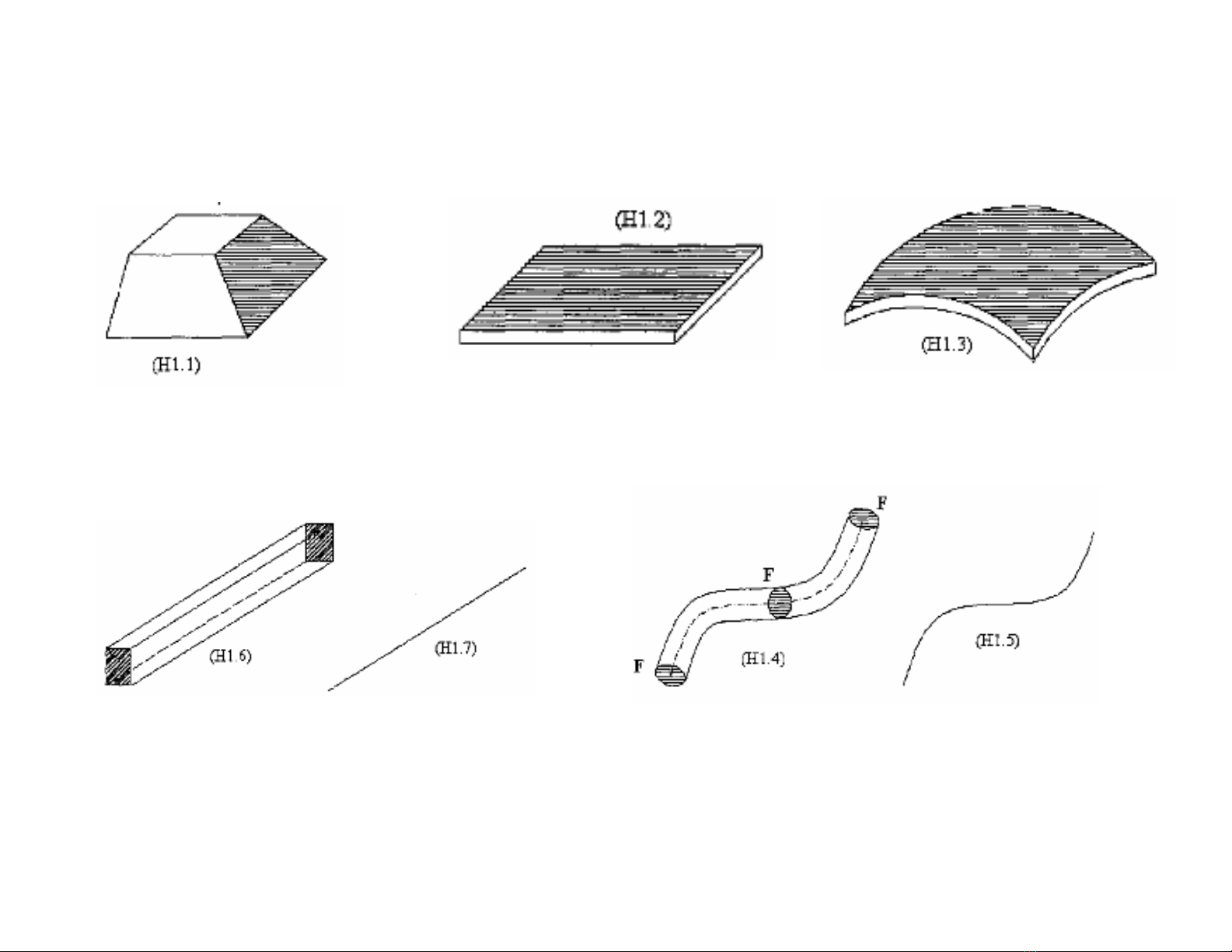

SỨC BỀN VẬT LIỆU Dạng tấm Dạng khối Dạng thanh

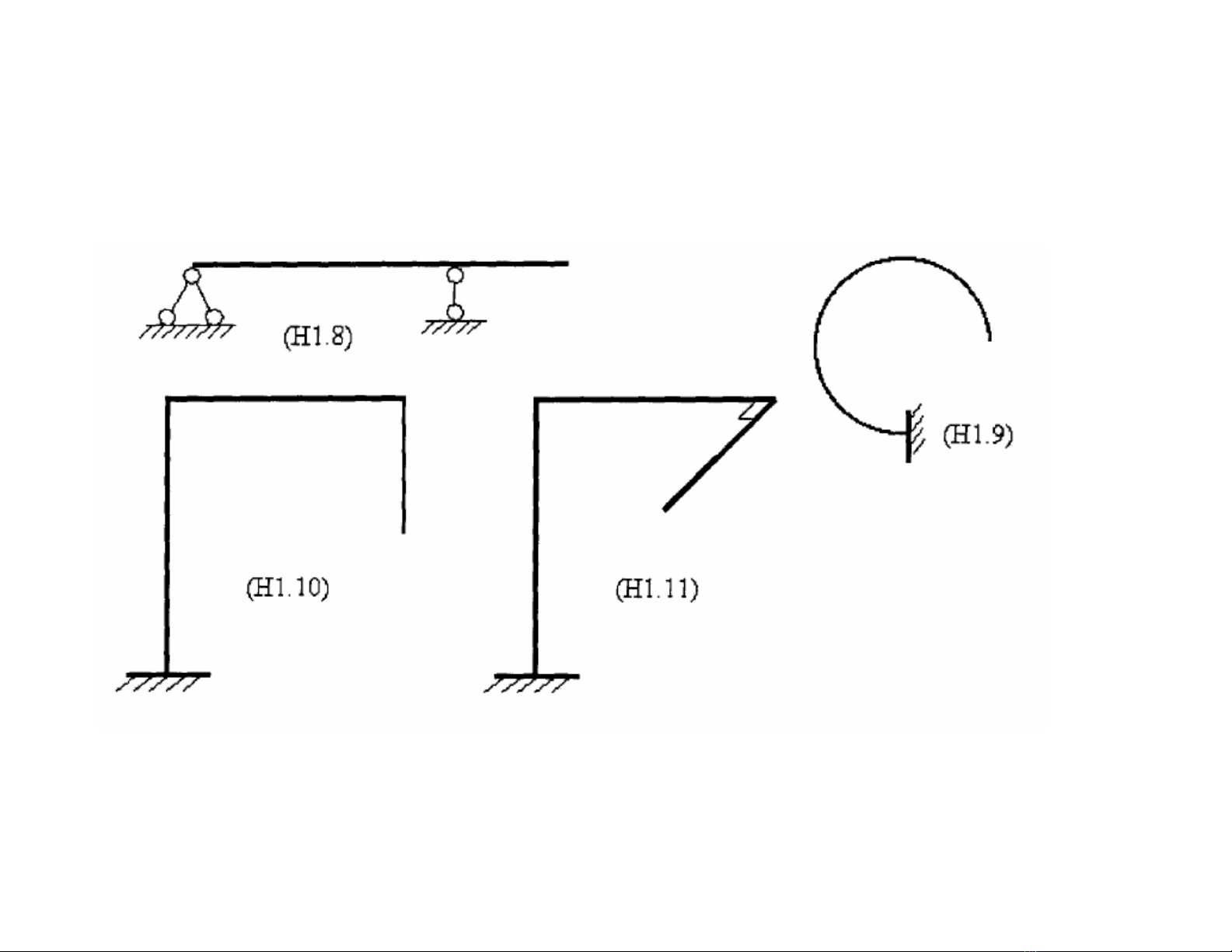

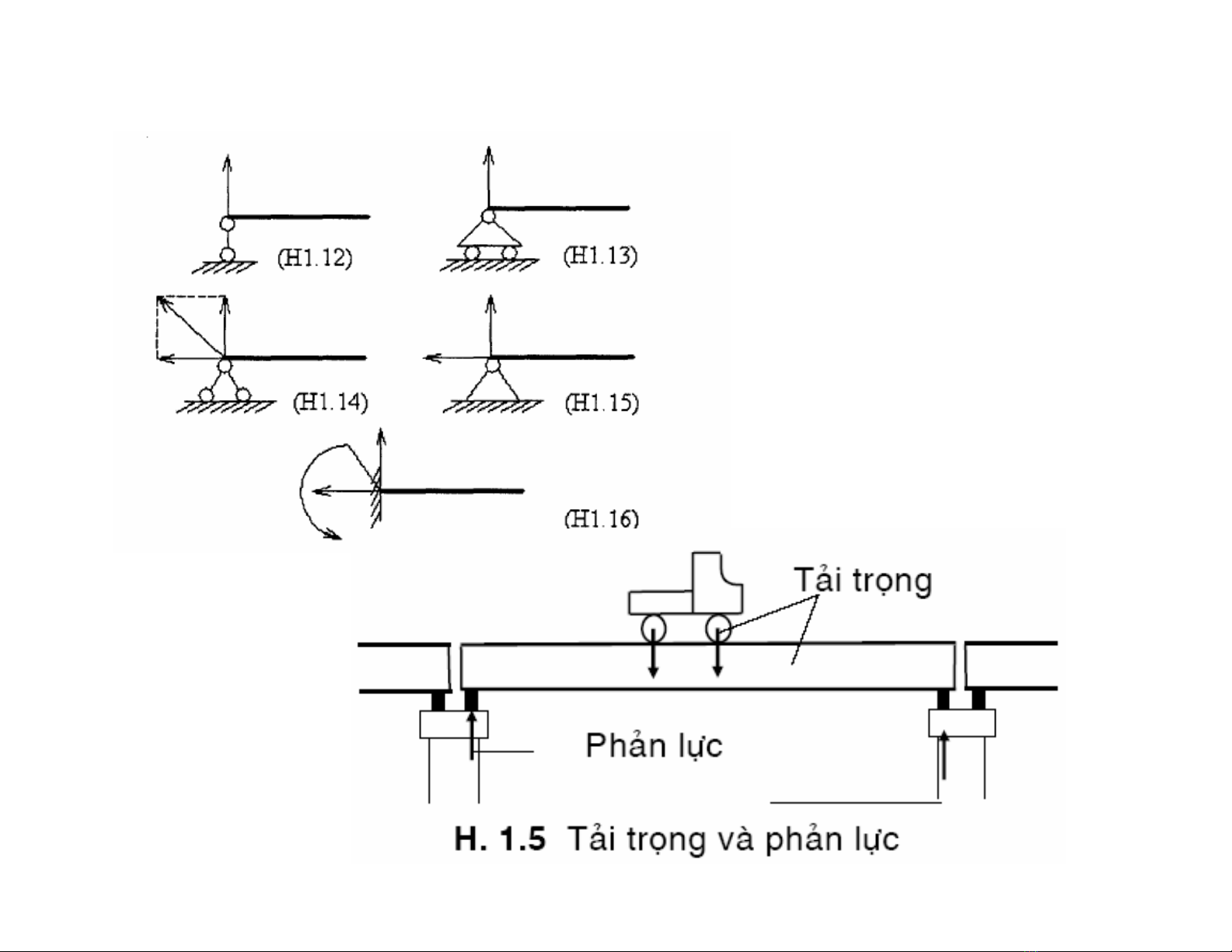

Các kiểu liên kết và phản lực

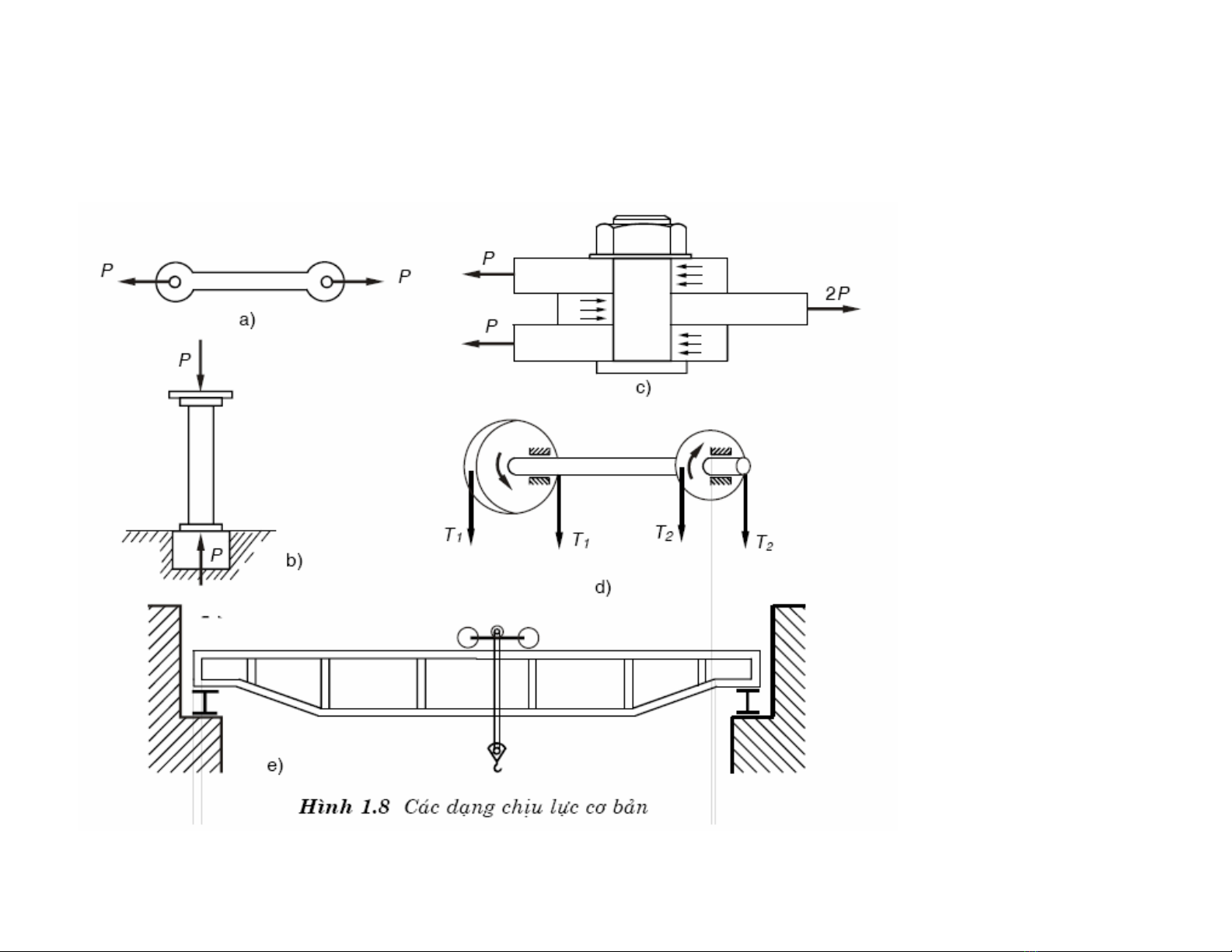

CÁC DẠNG CHỊU LỰC CƠ BẢN kéo nén xoắn uốn

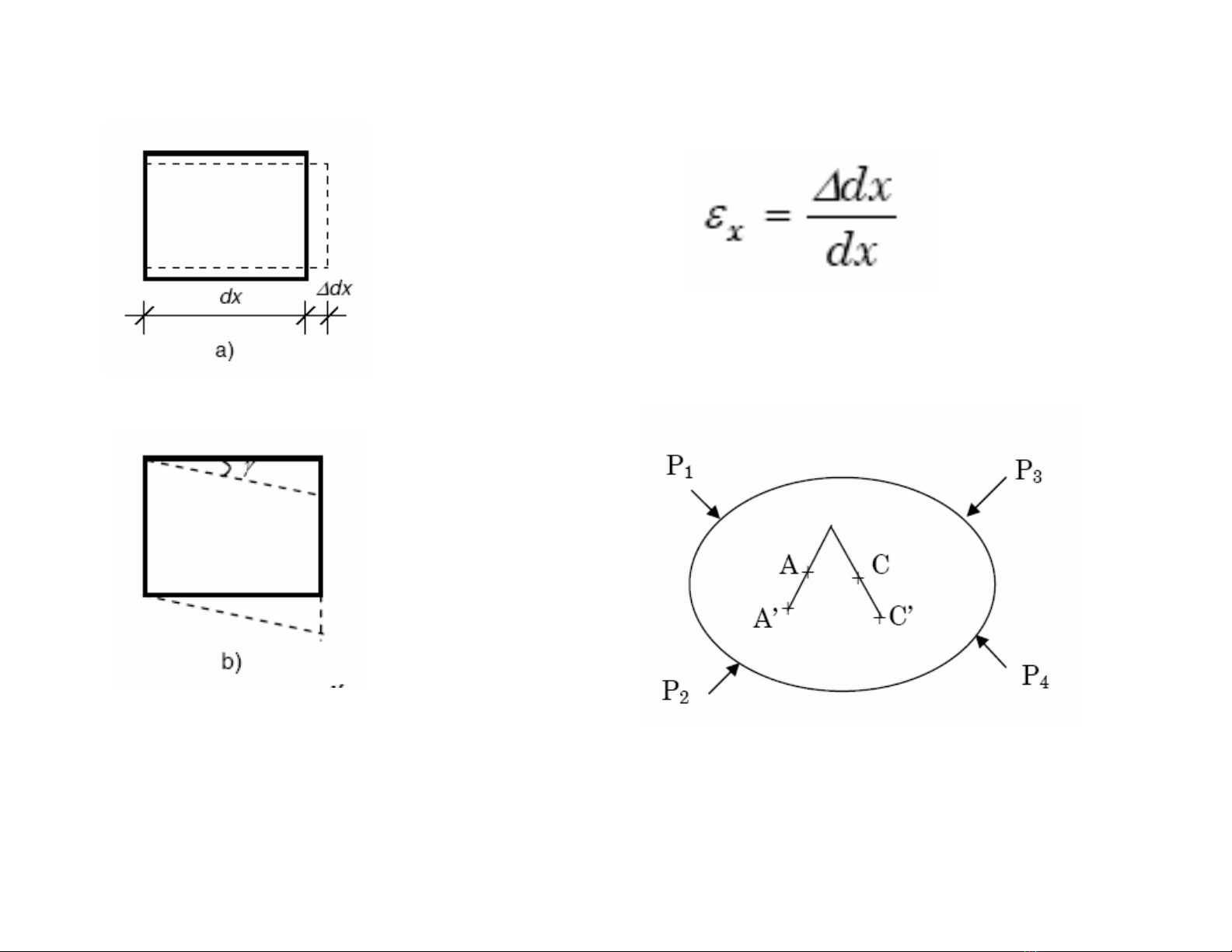

Biến dạng dài Biến dạng dài tỷ đối Biến dạng góc CHUYỂN VỊ DÀI AA’ VÀ CHUYỂN VỊ GÓC
Mô hình tính toán và nguyên lý cộng tác dụng
Nội lực và dùng phương pháp mặt cắt để xác định ,nội lực Mặt cắt chia vật làm 2 phần Khái niệm về ứng suất p Xét phần bên trái Đơn vị :
Tách ứng suất ra làm 2 thành phần ra th
Quy ước chiều của ứng suất
6 thành phần nội lực th N z : lực dọc Qx , Q y : lực cắt Momen uốn M x, M y : M z : Momen xoắn
Cách xác định 6 nội lực 3 phương trình hình chiếu lực 3 phương trình hình momen đối với 3 trục
Xét tải trọng phẳng,trong mặt phẳng yz
Ví dụ: xác định nội lực tại mặt cắt cách gối A 14m
Giải: Tính phản lực tại các gối trước
Cắt dầm tại mặt cắt (1-1),xét phần bên trái Các phương trình cân bằng lực
BIỂU ĐỒ NỘI LỰC BI • Dùng đồ thị để thể hiện sự biến thiên của nội lực suốt chiều dài thanh,dầm…. • Trục hoành (trục z):toạ độ chạy của mặt cắt • Trục tung (trục y):giá trị của nội lực Quy ước: • Biểu đồ lực dọc (Nz) và lực cắt (Qy):tung độ dương vẽ phía trên và có ghi dấu lên biểu đồ • Đối với biểu đồ momen uốn (Mx):tung độ dương vẽ phưới và không cần ghi dấu lên biểu đồ  tung độ đựơc vẽ về phía căng của lớp vật liệu
BIỂU ĐỒ NỘI LỰC BI • Phải chia đoạn với quy tắc:trong đoạn chia chia đo chia không được: không • chứa lực tập hoặc momen tập trung • có sự gián đoạn của lực phân bố • Chia n đoạn thì phải cắt đúng n lần Chia đo Chia làm ??? Chia ??? Đoạn ? Đo G C DE A B H Chia làm 6 đoạn đo Chia
z 2 kN 2kN Qy Mx A B y B Nz z 3m (kN ) (Nz ) 0 z3 Xét phần phải: 2 F  0 N  0 + (kN ) (Q y ) z z  F  0  Q  2 y y 6  M /  0  M  2.z O x (kNm) (M x )
Ví dụ:một dầm chịu lực như hình vẽ,hãy vẽ bểu đồ nội lực (Qy) và (Mx) Hãy tính các phản lực liên kết. F  0  HA  0 z  ql 2  q.2l.l  ql.3l  M / A  0  VB   2ql 2l  Fy  0  VA  q.2l  2ql  ql  ql ql 2  q.2l.l  ql.l  M / B  0  VA   ql 2l
