Mục tiêu của bài viết "Tài liệu hướng dẫn thực hành LAB MCSA 2008: DHCP" nhằm xây dựng máy chủ dịch vụ cấp phát địa chỉ IP động cho các máy trong mạng LAN. Với các bạn đang học chuyên ngành Công nghệ thông tin thì đây là tài liệu tham khảo hữu ích dành cho các bạn.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Tài liệu hướng dẫn thực hành LAB MCSA 2008: DHCP

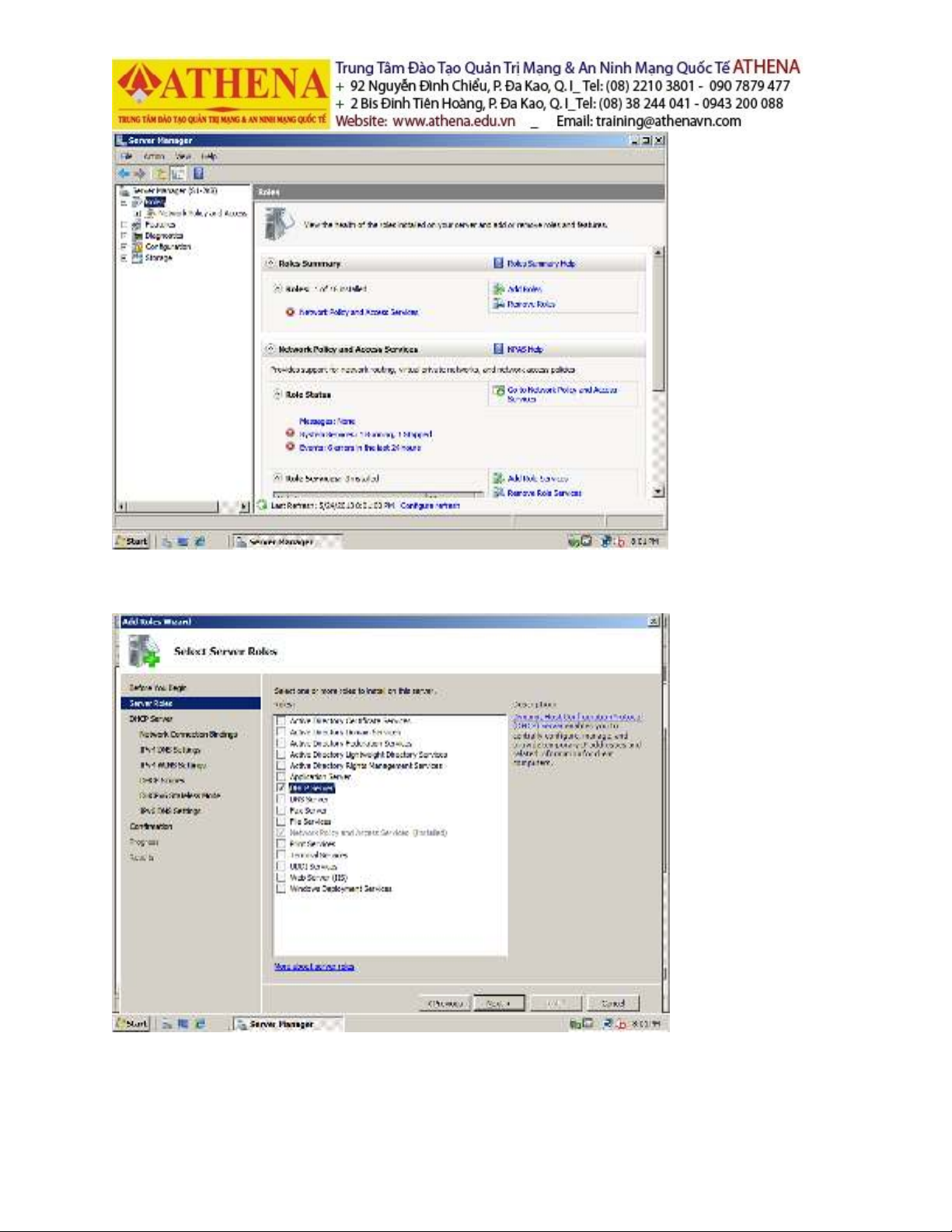

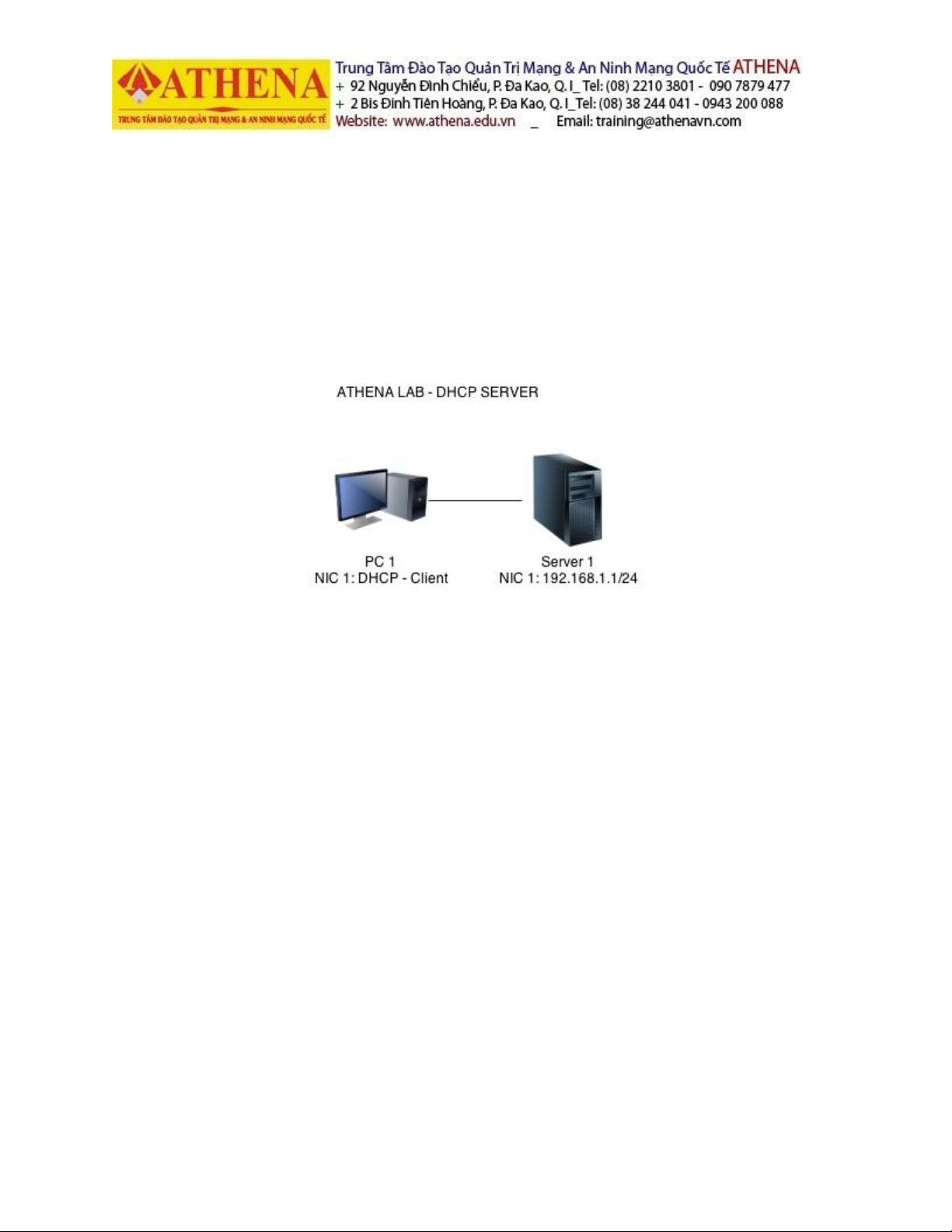

DHCP Chuẩn bị: - Máy Windows Server 2008: Server 1 NIC 1: 192.168.1.1/24 - Máy Windows XP: PC 1 NIC 1: IP nhận động Mô hình: Mục tiêu: - Xây dựng máy chủ dịch vụ cấp phát địa chỉ IP động cho các máy trong mạng LAN. Lưu ý: - Nếu thực hiện trên VW-Ware thì phải tắt tính năng DHCP trong mục Virtual Network Editor. - Trong cùng một hệ thống, chỉ sử dụng một DHCP - Server để cấp phát IP. Thực hiện: Bước 1: Cài đặt dịch vụ DHCP trong Server Roles. Start Menu > Adminsitrative tools > Server Manager Tài liệu hướng dẫn thực hành LAB MCSA 2008
Click Add Roles. Click chọn DHCP Server > Next Tài liệu hướng dẫn thực hành LAB MCSA 2008
Chọn chính xác card mạng mà ta muốn cấp phát IP thông qua nó! > Next Thông tin Domain, Primary DNS, Altenate DNS. Ví dụ: Domain Athena.edu.vn, DNS: 192.168.1.1 > Next Tài liệu hướng dẫn thực hành LAB MCSA 2008

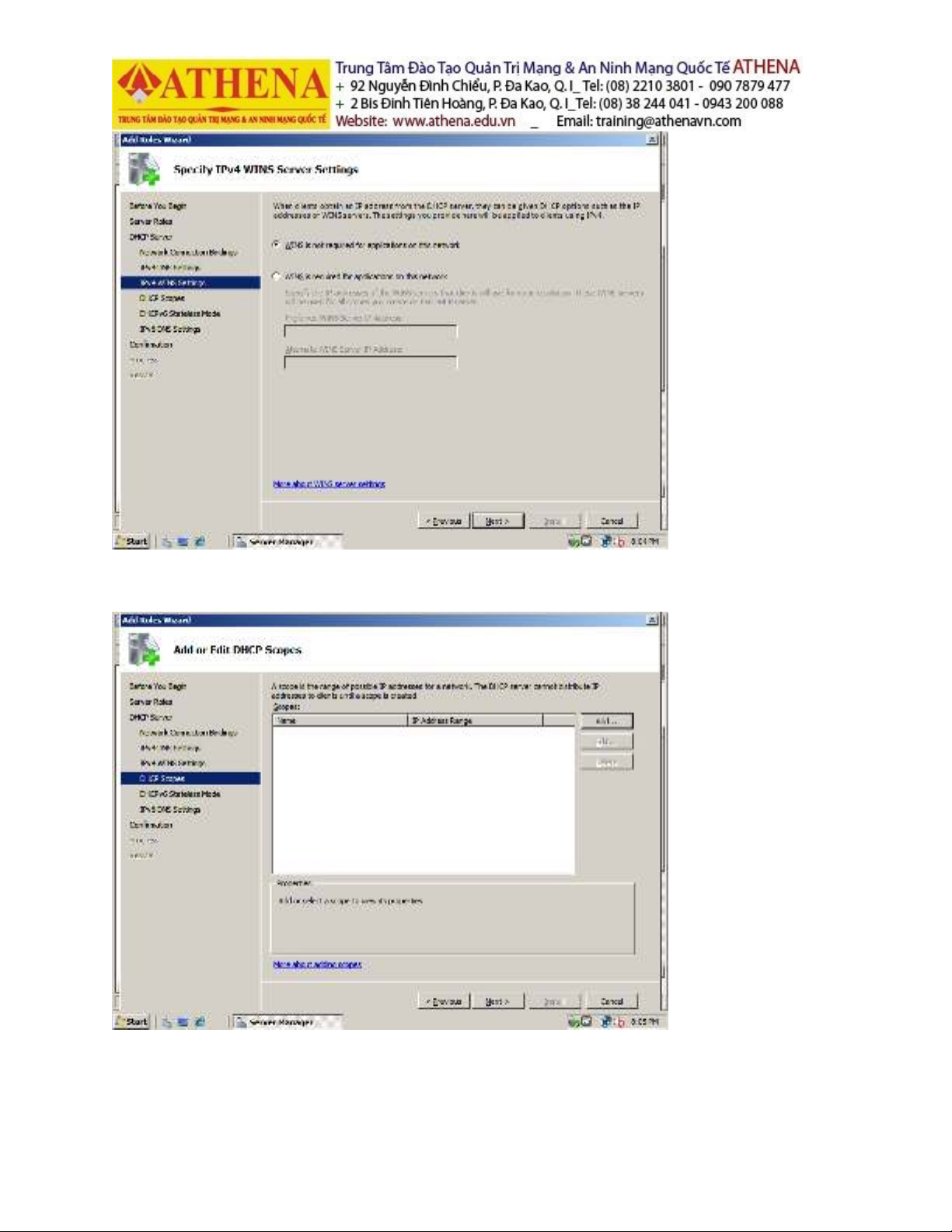

WINS DHCP Scopes > Click Add Scope Tài liệu hướng dẫn thực hành LAB MCSA 2008

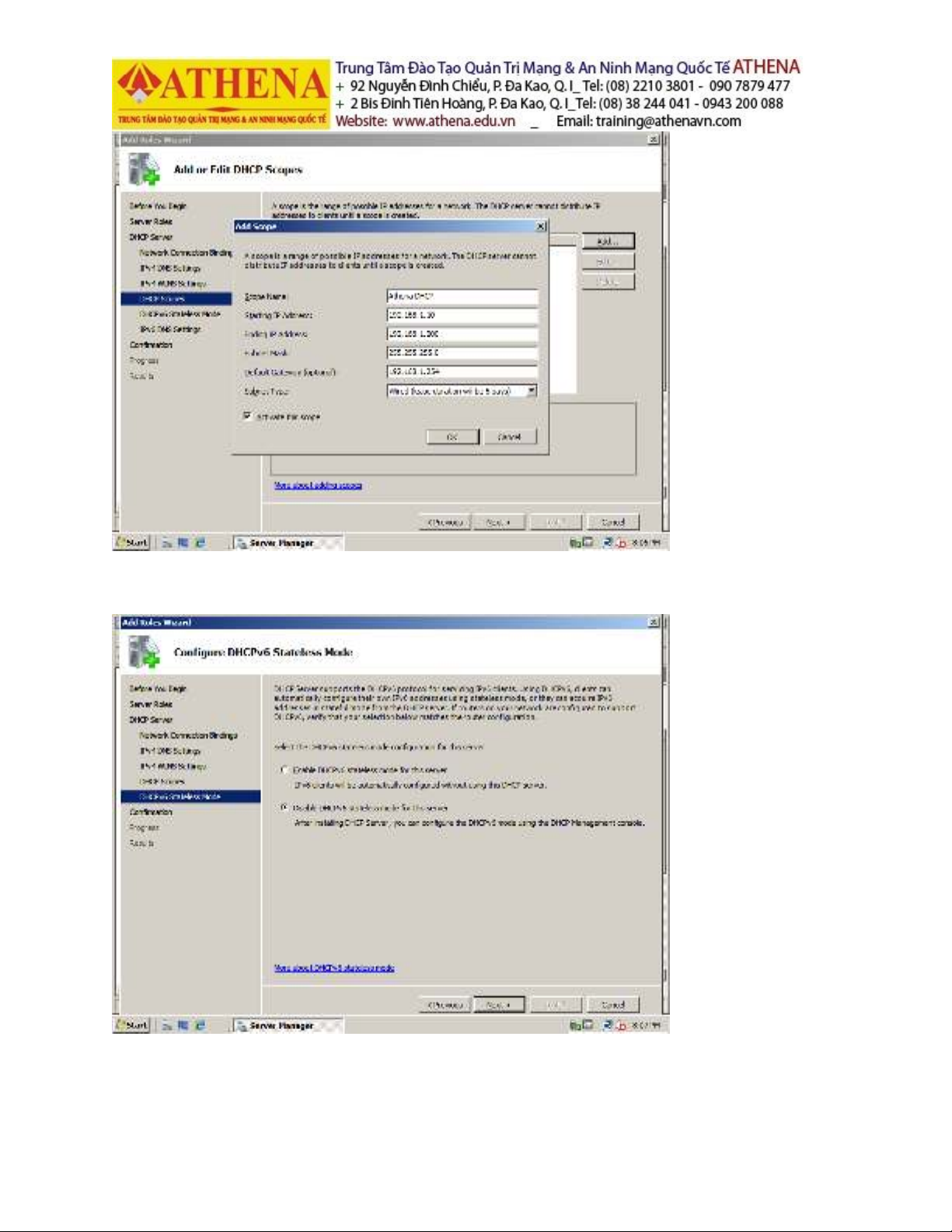

Điền thông tin Scope. > OK > Next IP version 6: Disable > Next > Install > Close Tài liệu hướng dẫn thực hành LAB MCSA 2008
Bước 2: Kiểm tra IP được cấp trên máy Windows XP IP đã nhận chính xác từ DHCP - Server Kết thúc phần LAB DHCP - Se rver Tài liệu hướng dẫn thực hành LAB MCSA 2008
DHCP Relay Agent Chuẩn bị: - Máy Windows Server 2008 Đã chạy dịch vụ DHCP - Server: Server 1 DHCP - Server NIC 1: 192.168.1.1/24 Default gateway: 192.168.1.2 - Máy Windows Server 2008 Cài đặt Routing And Remote Access: Server 2 DHCP - Relay Agent NIC 1: 192.168.1.2/24 NIC 2: 10.0.0.1/24 - Máy Windows XP: PC 1 NIC 1: Nhận IP cấp động Mô hình: Server 1 và Server 2 kết nối với nhau thông qua lớp mạng 192.168.1.0/24. NIC 2 trên Server 2 sẽ kết nối đến NIC 1 trên PC 1 Mục tiêu: - Xây dựng máy chủ tái cấp phát IP DHCP - Relay Agent - Máy PC 1 sẽ nhận được IP từ DHCP - Server Thực hiện: Trên Server 1: Tiến hành cài đặt dịch vụ máy chủ DHCP - Server (xem lại phần LAB trước) Tạo Scope cấp IP trên DHCP: Start Menu > Administrative Tools > DHCP Tài liệu hướng dẫn thực hành LAB MCSA 2008
R-Click Ipv4 > New Scope… Điền thông tin Scope Name > Next Tài liệu hướng dẫn thực hành LAB MCSA 2008
Điền thông tin Range IP cấp. > Next > Next > Next Chọn Yes … > Next Tài liệu hướng dẫn thực hành LAB MCSA 2008
Điền IP của NIC 2 trên Server 2. > Next > Next …..> Finish Trên Server 2: Tiến hành cài đặt Routing and Remote Access Bước 1: Cài đặt Routing and Remote Access Vào Start Menu > Administrative Tools > Server Manager Tài liệu hướng dẫn thực hành LAB MCSA 2008
Bấm vào Add Roles Chọn NEXT Tài liệu hướng dẫn thực hành LAB MCSA 2008
Click chọn Network Policy and Access Services. > Next > Next Click chọn Routing and Remote Access Services. > Next > Install. Click Close sau khi cài xong. Bước 2: Cài đặt dịch vụ LAN routing trong Routing and Remote Access Vào Start Menu > Administrative Tools > Routing and Remote Access. Tài liệu hướng dẫn thực hành LAB MCSA 2008
Click phải chuột vào Server > Configure and Enable Routing Remote Access Click Next Tài liệu hướng dẫn thực hành LAB MCSA 2008
Chọn dòng Custom configuration > Next Click chọn LAN routing > Next > Finish > Start Service > Finish Tài liệu hướng dẫn thực hành LAB MCSA 2008
R-Click General > New Routing Protocol Chọn DHCP Relay Agent > OK Tài liệu hướng dẫn thực hành LAB MCSA 2008
R-Click DHCP Relay Agent > New Interface Chọn NIC 2: Là card mạng đang kết nối đến PC 1. > OK > OK Tài liệu hướng dẫn thực hành LAB MCSA 2008
R-Click DHCP Relay Agent > Propertices Gán IP của DHCP - Server vào khung > Add > OK Trên máy PC 1, tiến hành kiể m tra IP đã được cấp phát hay chưa Tài liệu hướng dẫn thực hành LAB MCSA 2008
IP đã được cấp với thông tin IP : 10.0.0.50. Cấp từ máy chủ DHCP 192.168.1.1. Kết thúc phần LAB DHCP Tài liệu hướng dẫn thực hành LAB MCSA 2008
