`TRƯỜNG ĐẠI HỌC PHƯƠNG ĐÔNG
KHOA CÔNG NGHỆ THÔNG TIN & TRUYỀN THÔNG
TÀI LIỆU HƯỚNG DẪN
Biên soạn: ThS. Dương Thị Bình
Lưu hành nội bộ - 2022
1
BÀI THỰC HÀNH SỐ 1:
BẤM DÂY CÁP MẠNG
Mục đích:
- Nắm rõ các môi trường truyền dẫn thông dụng
- Nắm rõ cấu tạo và chức năng của từng loại dây cáp
- Thực hiện bấm dây cáp
I. Lý thuyết
Môi trường truyền dẫn dùng để truyền tải tín hiệu giữa các thiết bị trong mạng.
Các tín hiệu đó biểu thị các giá trị dữ liệu dưới dạng các xung nhị phân. Tất cả các tín
hiệu đó đều thuộc dạng sóng điện từ. Ứng với mỗi loại tần số của sóng điện từ có các
đường truyền vật lý khác nhau để truyền tín hiệu. Hiện nay có 2 loại đường truyền: hữu
tuyến và vô tuyến.
Cáp nối: có nhiều loại cáp được dùng với các tính năng khác nhau như cáp quang,
cáp xoắn, cáp đồng trục. Trong những mạng không dây có thể không cần cáp nối nhưng
khi đó phải có các thiết bị thu phát.

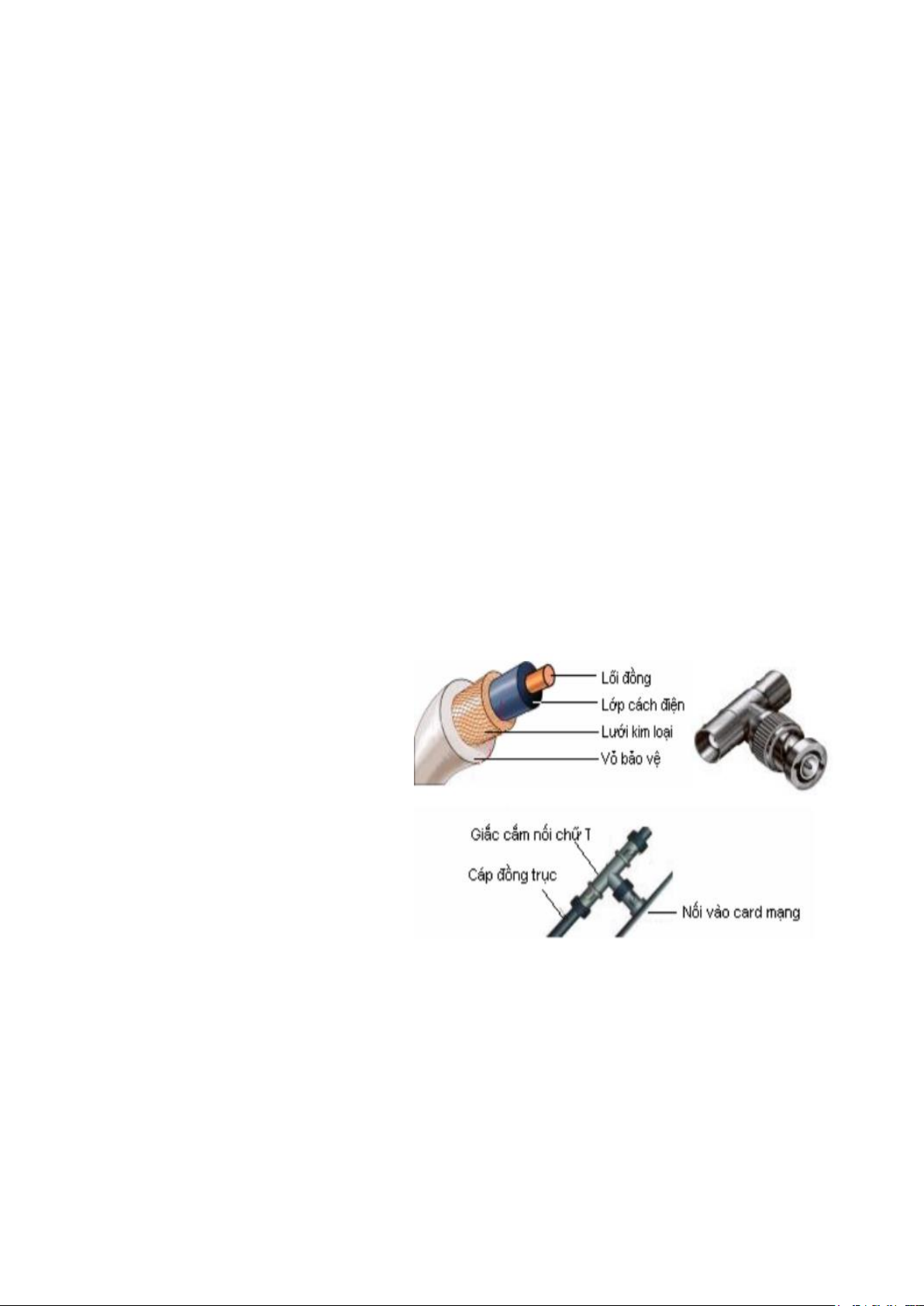

1. Cáp đồng trục
Cáp đồng trục có hai dây, một dây là lõi đồng, dây thứ hai là một lưới kim loại
cách điện với lõi bởi một lớp cách
điện. Ngoài cùng là một lớp vỏ
bảo vệ. Cách bố trí như vậy giúp
cáp đồng trục có khả năng chống
nhiễu tốt. Cáp đồng /trục cũng có
nhiều loại. Loại cáp béo (thick
cable) có vỏ màu vàng thường
dùng để nối ở khoảng cách xa
(khoảng 500m). Cáp gầy (thin
cable) thường dùng để nối trong
khoảng cách 200m trở lại sử dụng các đầu cắm nối chữ T (T-connector). Trước đây cáp
gầy được dùng nhiều để thiết lập các mạng theo kiểu BUS. Từ khi có cáp xoắn, người
ta ít sử dụng cáp gầy.

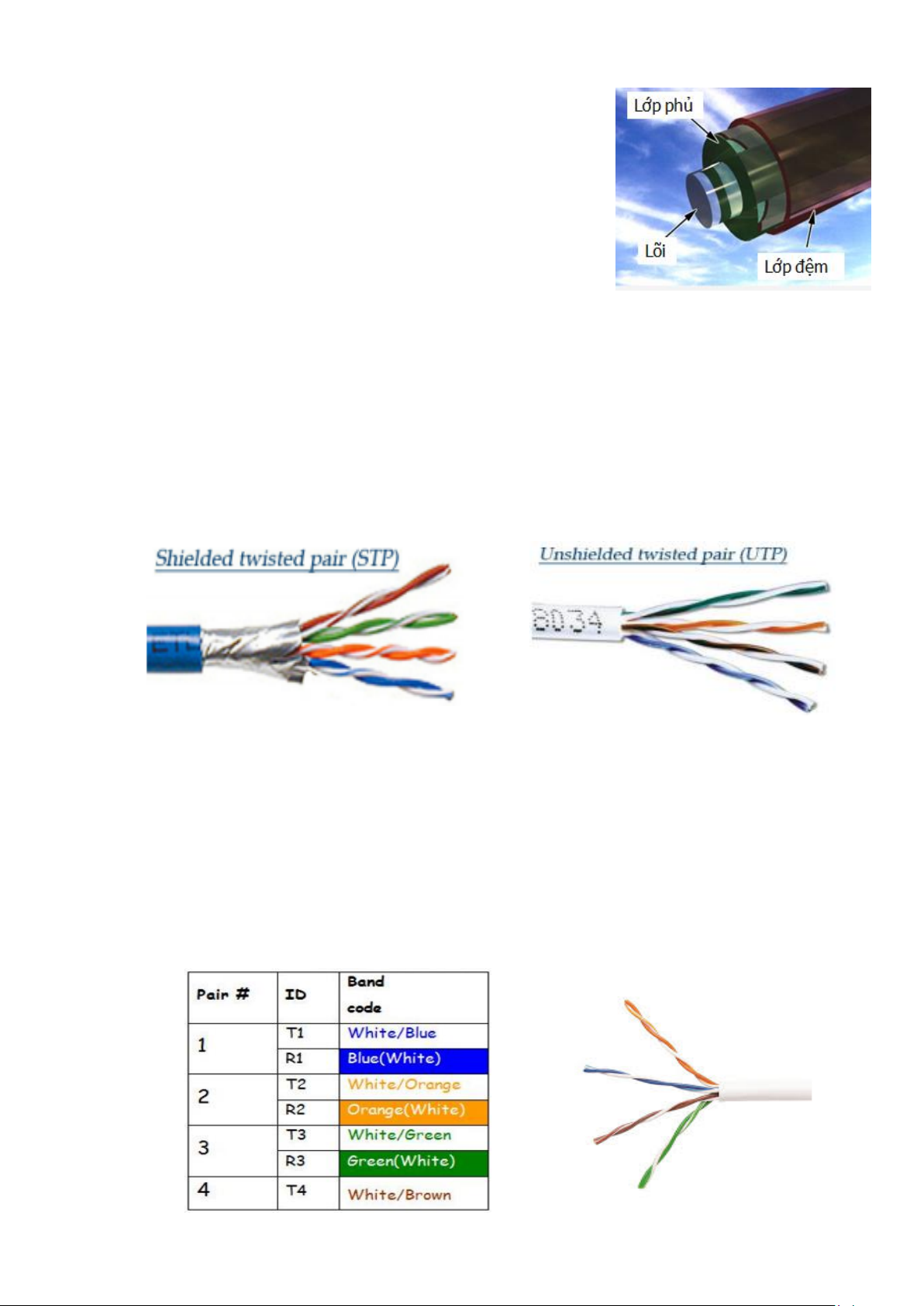

2. Cáp quang
2
Các thành tựu của công nghệ quang học hiện nay đã
cho phép truyền dữ liệu bằng các xung ánh sáng. Một xung
ánh sáng có thể dùng để biểu diễn bit 1, sự không có xung
có thể biểu biễn bit 0. Cấu tạo cáp quang bao gồm:
Lõi: là một hoặc một bó sợi thủy tinh có thể truyền
dẫn tín hiệu quang.
Lớp phủ: Có tác dụng phản xạ các tín hiệu trở lại để
giảm sự mất mát tín hiệu
Lớp đệm: Là lớp vỏ để bảo vệ cáp.
Có 2 loại cáp quang: Cáp quang đa mode và cáp quang đơn mode.
3. Cáp xoắn đôi
Đây là loại cáp gồm hai đường dây dẫn đồng được xoắn vào nhau nhằm làm giảm
nhiễu điện từ gây ra bởi môi trường xung quanh và giữa chúng với nhau. Hiện nay có
hai loại cáp xoắn là cáp có bọc kim loại (STP - Shield Twisted Pair) và cáp không bọc
kim loại (UTP -Unshield Twisted Pair).
Cáp có bọc kim loại (STP): Lớp bọc bên ngoài có tác dụng chống nhiễu điện từ,
có loại có một đôi dây xoắn vào nhau và có loại có nhiều đôi dây xoắn với nhau.
Lớp chống nhiễu này được nối đất để thoát nhiễu. Tốc độ trên lý thuyết 500Mbps
và trên thực tế 155Mbps với chiều dài 100m. Sử dụng đầu nối RJ45.
Cáp không bọc kim loại (UTP): Tính tương tự như STP nhưng kém hơn về khả
năng chống nhiễu và suy hao vì không có vỏ bọc chống nhiễu. Tuy nhiên giá
thành rẻ hơn và dễ lắp đặt. Độ dài tối đa của đoạn cáp là 100m. Dễ bị nhiễu khi
đặt gần các thiết bị như: đường dây điện cao thế, nhiễu xuyên kênh… Sử dụng
đầu nối RJ45.
3
Hiện nay cáp xoắn đôi thông dụng nhất là cáp Ethernet. Trong mỗi sợi cáp xoắn
đôi nó gồm 4 cặp dây xoắn vào nhau. Mỗi cặp đều có màu đặc trưng với một sợi có màu
sợi còn lại là màu pha lẫn giữa màu trắng và màu của dây kia.

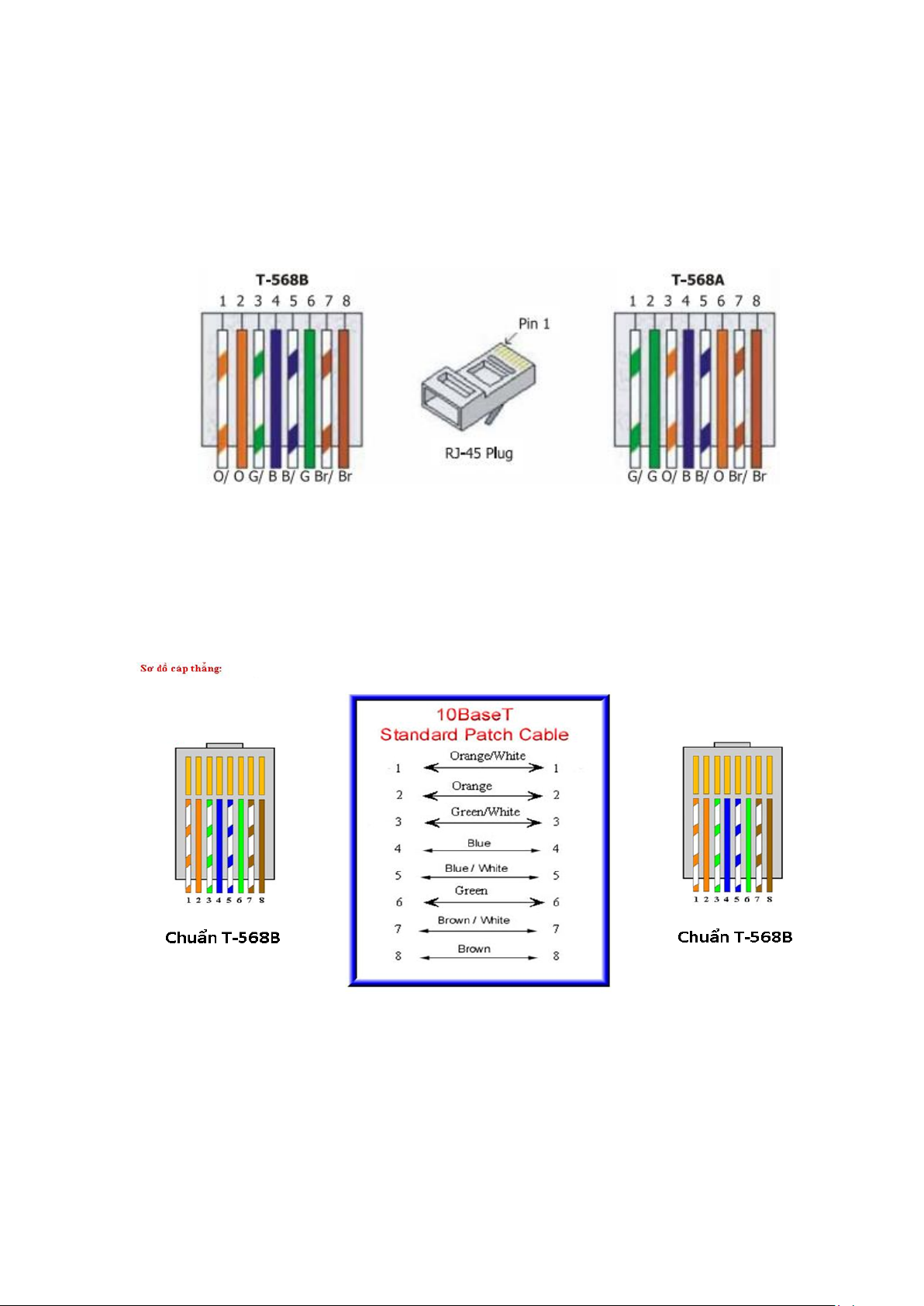

Trong thực tế kiểu bấm dây mạng theo tiêu chuẩn RJ45 là kiểu bấm được sử dụng
thông dụng và p hổ biến. Ta có 2 chuẩn quy định thứ tự màu dây để người dùng có thể
dễ dàng phân biệt là chuẩn T-568B và chuẩn T-568A
x
Theo tiêu chuẩn RJ45 sẽ có 2 kiểu: Bấm chéo và bấm thẳng.
1. Đấu thẳng: Dùng để nối 2 thiết bị khác loại lại với nhau như: giữa PC – Switch,
Switch – Router. Đối với kiểu đấu thẳng thì ở một đầu dây sắp xếp thứ tự dây thế nào
thì ở đầu dây còn lại phải đúng y như thế. Kiểu bấm này người dùng 2 đầu cùng 1 chuẩn
(A-A hoặc B-B)

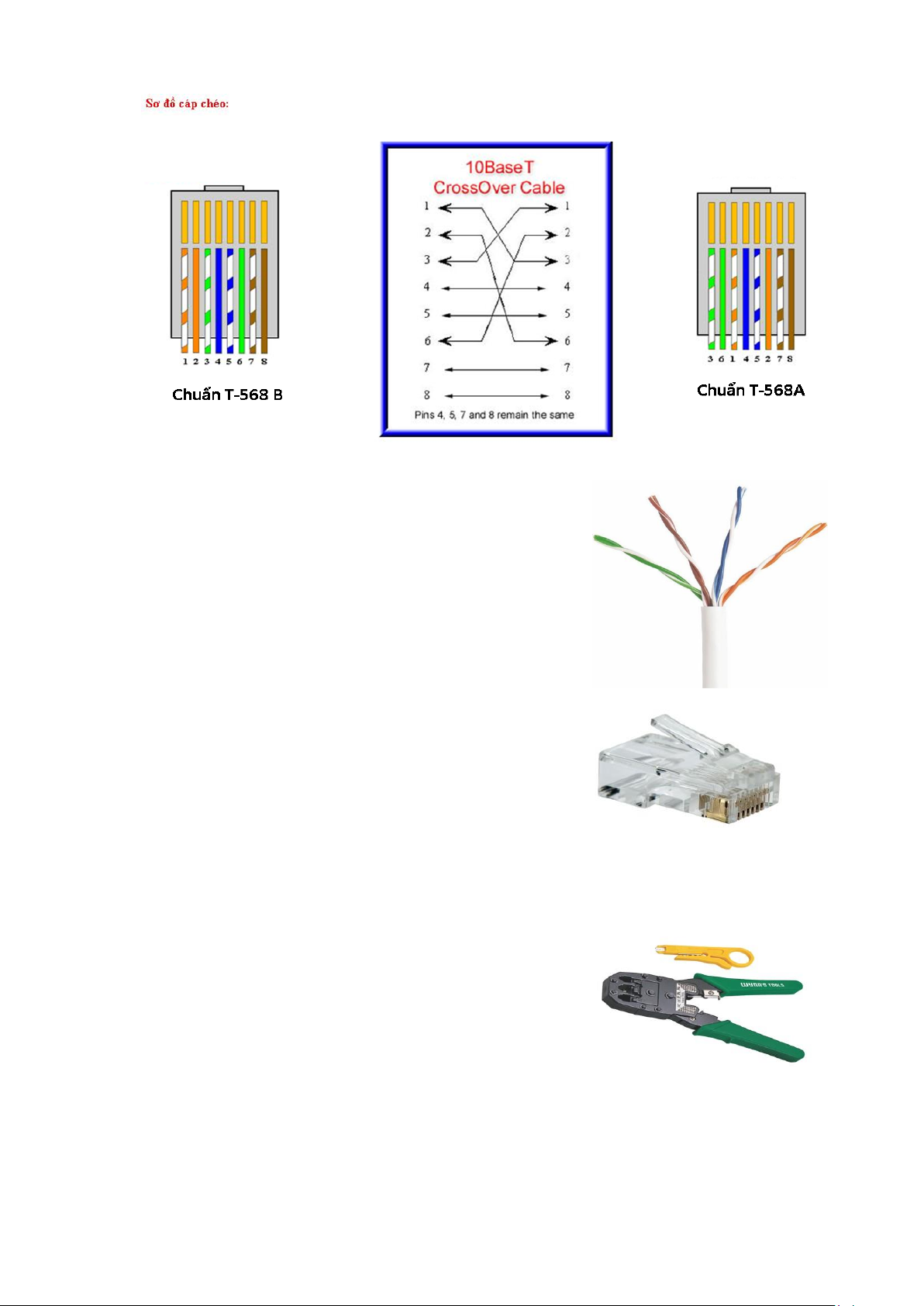

2. Đấu chéo: Dùng để nối 2 thiết bị cùng loại như: Router – Router, PC – PC, …Kiểu
bấm này người dùng sẽ bấm mỗi đầu dây là 1 chuẩn (A-B hoặc B-A).
4
II. Thực hành bấm cáp
1. Các thiết bị cần thiết
a. Cáp mạng
Dây cáp xoắn đôi có vỏ bọc chống nhiễu (STP)
hoặc không có vỏ bọc chống nhiễu (UTP). Thường là
Cat5e, Cat6
b. Đầu hạt mạng RJ45
c. Kìm bấm mạng
Kìm bấm loại tốt thường được chế tạo bằng
loại thép không gỉ, có phần đầu bấm có khả năng tháo
rời, thay thế khi hư cũ. Khi đưa đầu cáp RJ45 vào khe
bấm của kìm phải vừa khít, không quá rộng hoặc quá
chật, đầu cáp có thể rút ra một cách dễ dàng sau khi
bấm xong. Một số loại kìm có thêm phần dao cắt cáp
và khe dùng để tước vỏ dây cáp.
d. Máy test cáp
