Chương 4: ACTUATORS THIẾT BỊ NGÕ RA PLC Biên soạn: Nguyễn Tấn Đời
NỘI DUNG SOLENOID. VALVE. CYLINDER. HỆ THỐNG THỦY LỰC. HỆ THỐNG KHÍ NÉN. ĐỘNG CƠ SERVO. ĐỘNG CƠ BƯỚC. ĐỘNG CƠ AC 2 10/7/2007 Actuators

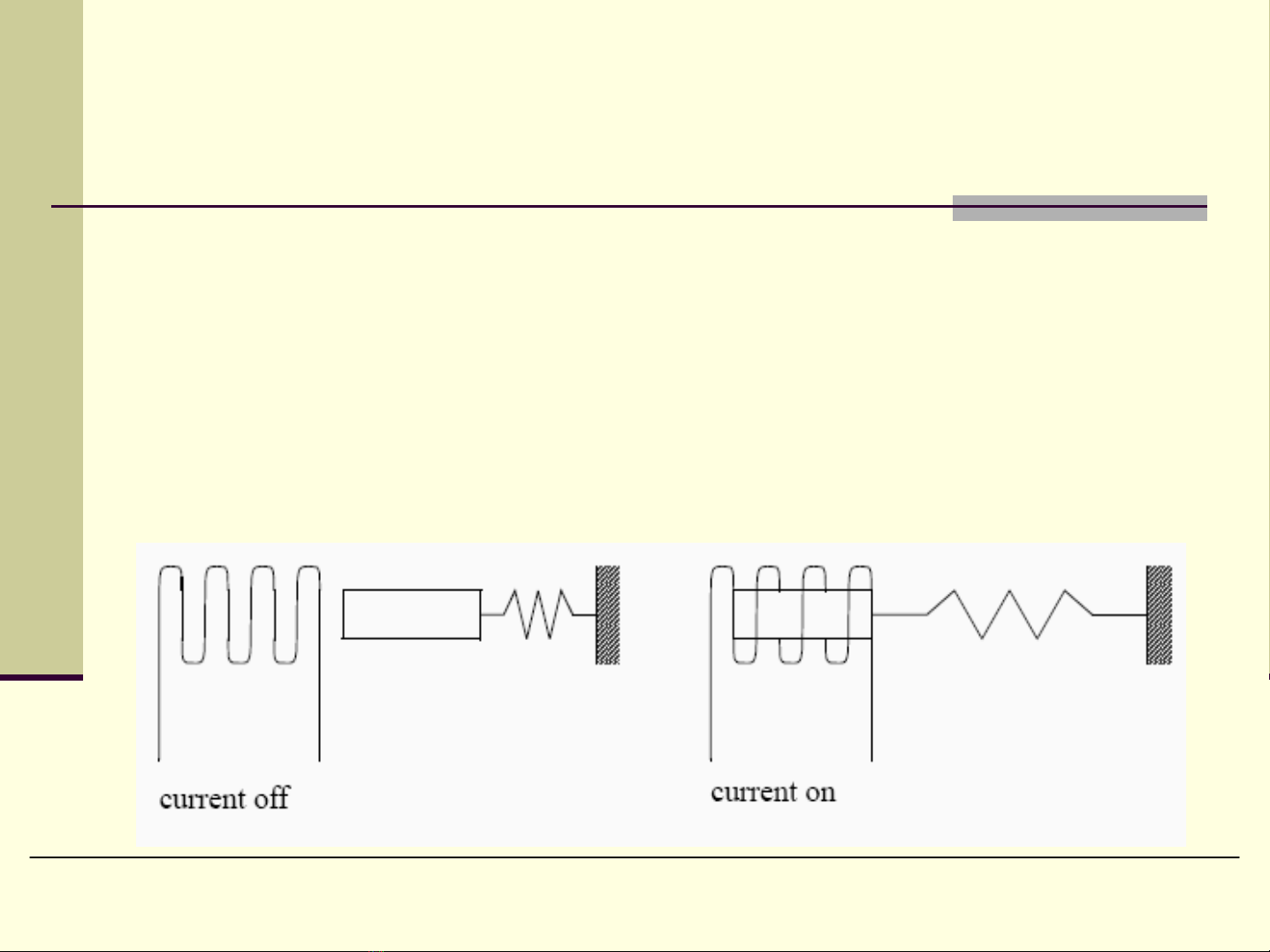

SOLENOID Có lõi sắt (piston) trong lòng cuộn dây. Cuộn dây chưa tác động: piston ở ngoài. Cuộn dây tác động: piston bị hút vào trong. Điện áp 24VDC, dòng 200mA. Actuators 3 10/7/2007
VALVES Dùng để đóng ngắt dòng chất lỏng, khí. Sử dụng solenoid gắn với mặt phẳng điều khiển piston đóng ngắt các port của valve. Hình vẽ valve 5 port, 4 đường, 2 vị trí. 4 2 14 12 5 1 3 Actuators 4 10/7/2007

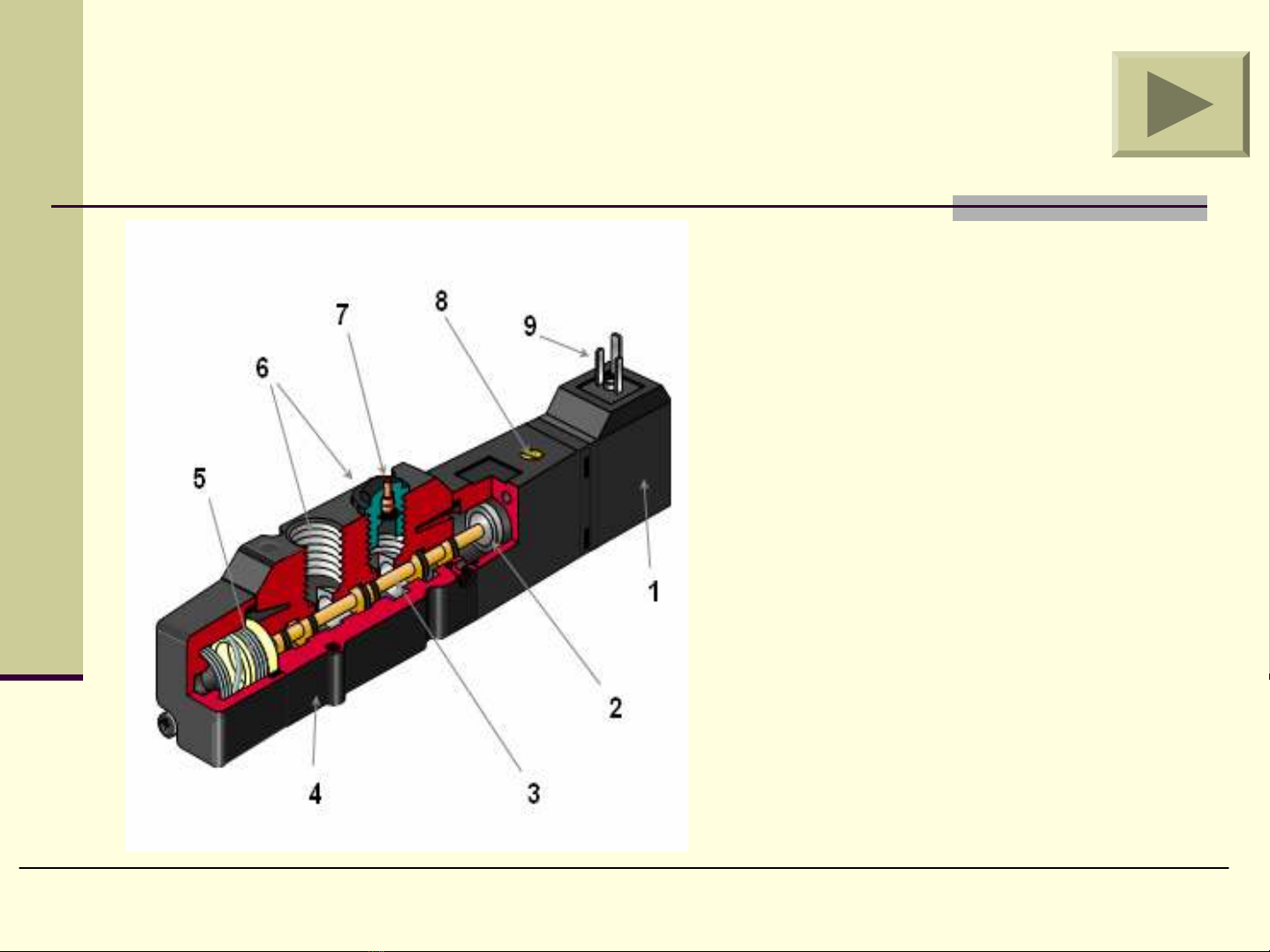

Các thành phần của Valve 5/2 (1) Solenoid (15mm) (2) Piston (3) Spool with disc seals (4) Valve body (5) Return spring (6) Alternative ports 2, 4 (7) Pressure indicator (8) Manual override (9) Electric connectors Actuators 5 10/7/2007
Nguyên lý Valve 3 port, 2 vị trí 3 p ort valve NOT OPERATED IN EXH Actuators 6 10/7/2007
Nguyên lý Valve 3 port, 2 vị trí 3 port valve OPERATED IN EXH Actuators 7 10/7/2007
ĐỘNG CƠ SERVO Quấn dây trên rotor, Stator có nam châm V.cửu Cấp điện cho cuộn dây bằng cổ góp và chổi quét. Có thể điều khiển tốc độ và chiều quay. Chiều quay động cơ do cực tính điện áp nguồn. Tốc độ động cơ tỉ lệ với giá trị điện áp nguồn. Actuators 8 10/7/2007
Tín hiệu PWM điều khiển ĐC servo Actuators 9 10/7/2007
Mạch điều khiển đơn hướng ĐC servo Actuators 10 10/7/2007
Mạch điều khiển 2 hướng ĐC servo Actuators 11 10/7/2007
Nguyên lý cơ bản của động cơ bước Actuators 12 10/7/2007
ĐỘNG CƠ BƯỚC (stepper motor) Quấn dây trên stator, rotor có nhiều cặp cực. Được ứng dụng trong điều khiển vị trí. Động cơ quay theo từng bước, mỗi bước 1.80, 20, 50 Actuators 13 10/7/2007
Điều khiển động cơ bước Động cơ bước quay được do điện áp lệch các đầu dây Muốn đảo chiều động cơ thì thay đổi điện áp các đầu dây theo chiều ngược lại. Khi thay đổi quá nhanh, động cơ sẽ bị lệch. Actuators 14 10/7/2007
