Bài Luận Thiết kế mạng lan cho tòa nhà 3 tầng
PHÂN TÍCH THIẾT KẾ HỆ THỐNG MẠNG CHO TÒA NHÀ CÔNG TY TIN HỌC A&B I. Tổng quan 1. Mục tiêu Tất cả các nhân viên trong công ty đều được sử dụng Internet. Tất cả các máy tính trong công ty đều liên lạc được với nhau. Tổng băng thông yêu cầu cho cả 1 tầng liên lạc nội bộ là 8MB/s. Đường truyền phải hợp lý và đảm bảo được băng thông theo yêu cầu. Chi phí thi công chấp nhận được. Đảm bảo thẩm mỹ: đi dây gọn đẹp, tiện lợi. Công ty cần xây dựng một Web Server chỉ để phục vụ cho nhân viên trong công ty, bảo mật hoàn toàn với bên ngoài, vị trí Web Server có thể đặt tùy ý. 2. Phạm vi Thiết kế mạng cho một tòa nhà Công Ty Tin Học A&B có 3 tầng, thiết kế tại mỗi tầng giống hệt nhau. Mỗi tầng có 4 phòng và chi tiết của mỗi phòng như sau: Tầng 1: • Phòng 1: 4 Nhân viên • Phòng 2: 8 Nhân viên • Phòng 3: 6 Nhân viên • Phòng 4: 12 Nhân viên Tầng 2: • Phòng 1: 4 Nhân viên • Phòng 2: 8 Nhân viên • Phòng 3: 6 Nhân viên • Phòng 4: 12 Nhân viên Tầng 3: • Phòng 1: 4 Nhân viên • Phòng 2: 8 Nhân viên • Phòng 3: 6 Nhân viên • Phòng 4: 12 Nhân viên II. Hiện trạng 1. Thiết bị tin học Máy tính Server: Chưa có Máy tính trạm: Chưa có Router: Chưa có Switch: Chưa có Dây mạng: Chưa có Đầu cáp mạng: Chưa có 2. Mặt bằng triển khai Tất cả 3 tầng trong Công ty đều chưa được triển khai về mạng.

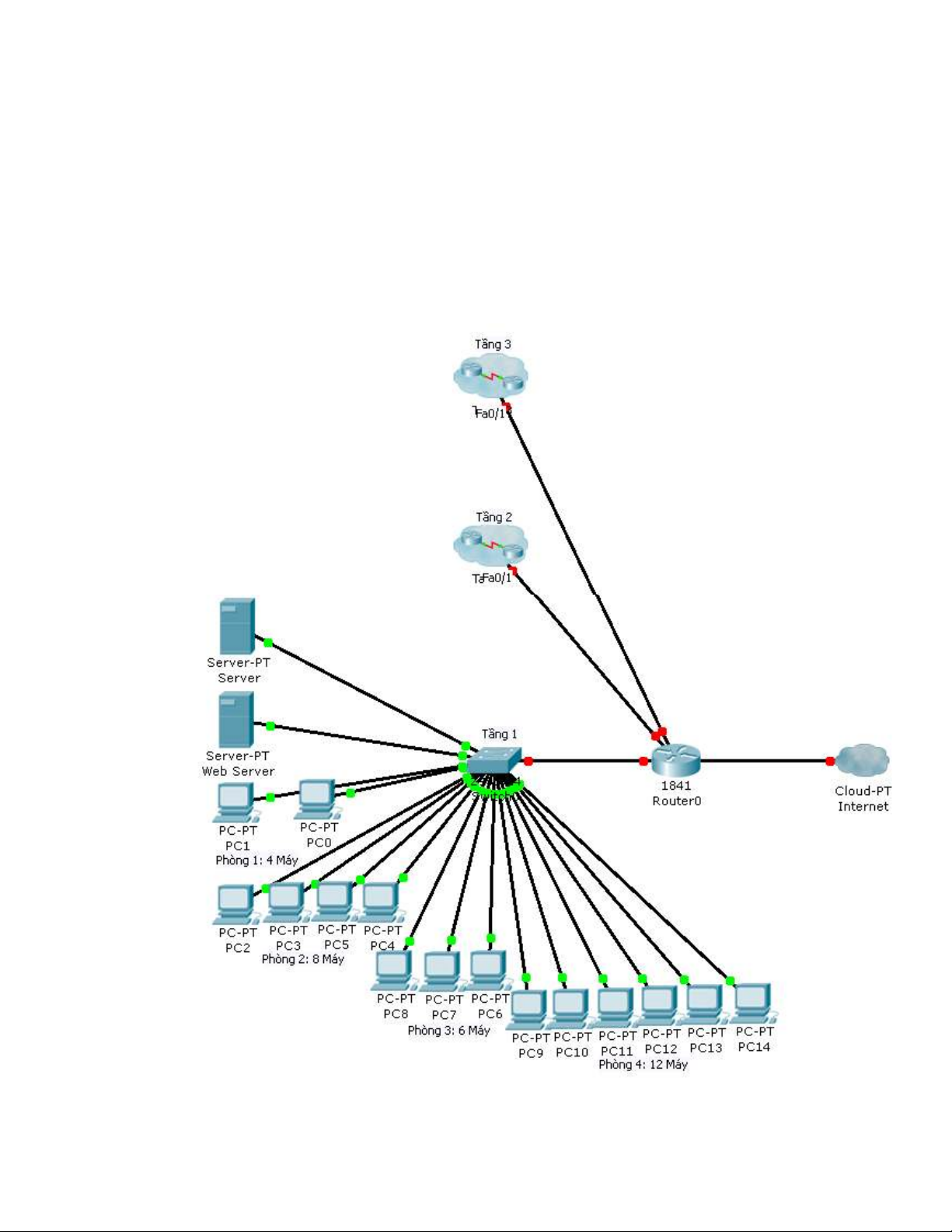

Công ty thuê một đường truyền Lease Line để kết nối Internet và đi vào tại tầng 1 phòng số 1. Để có thể bắt 1 đường dây dẫn nổi từ 1 tầng đến tầng kề trên hoặc tầng kề dưới sẽ phải tốn 2 triệu đồng. Nếu bắt xuyên từ tầng 1 đến tầng 3 sẽ phải tốn 4 triệu đồng. Có thể tự do chọn vị trí đặt các thiết bị phần cứng. III. Phương án thiết kế 1. Mô hình Logic .1. Sơ đồ Sơ đồ chi tiết ở trên là của tầng 1

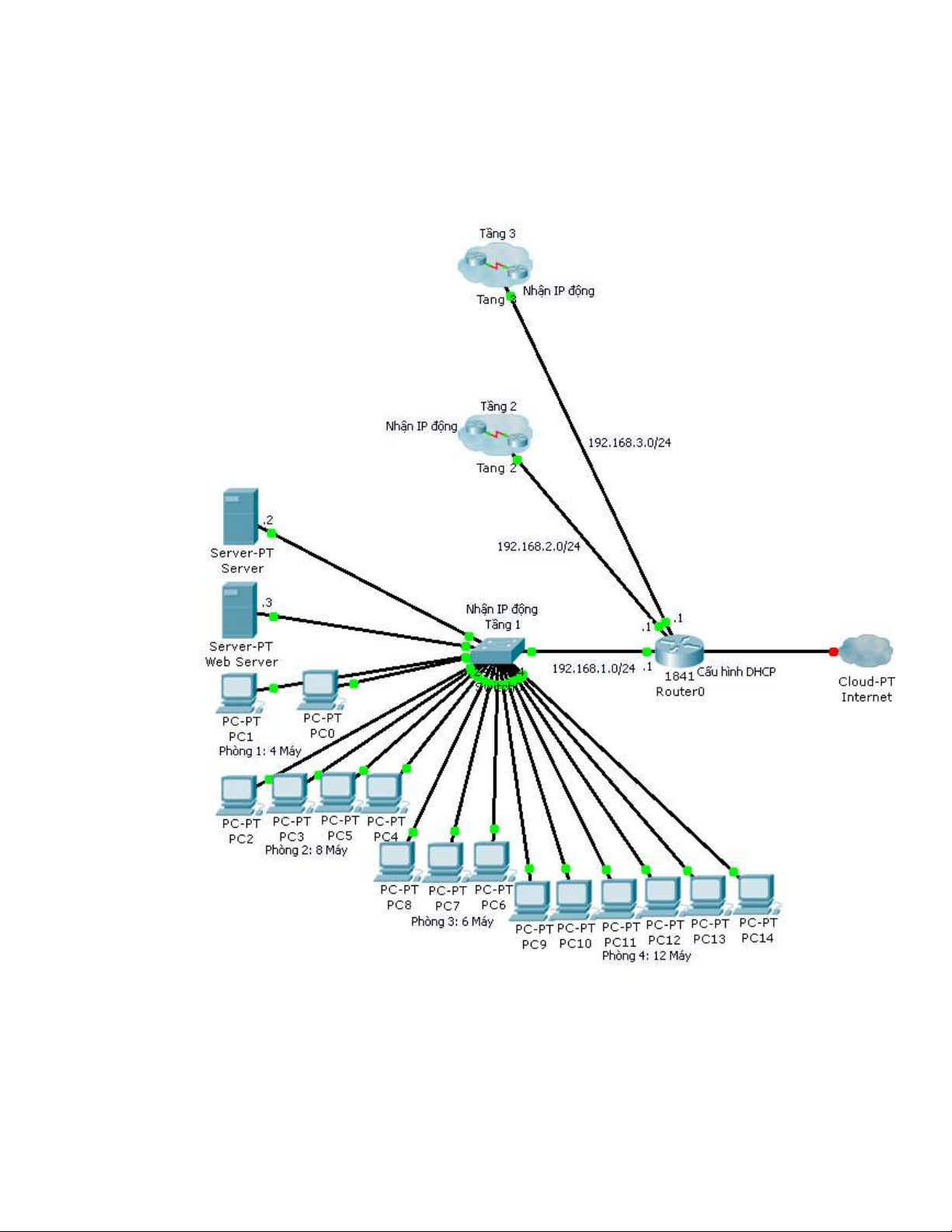

Sơ đồ chi tiết của tầng 2 tương tự như tầng 1 nhưng được nối từ cổng FastEthernet0/1 của Router đến cổng FastEthernet0/1 của Switch 1. Sơ đồ chi tiết của tầng 3 tương tự như tầng 1 nhưng được nối từ cổng Ethernet0/0/0 của Router đến cổng FastEthernet0/1 của Switch 2. .2. Mô hình địa chỉ .3. Công nghệ sử dụng Tận dụng tối đa các công nghệ phổ biến của Microsoft. Với diện tích của một tòa nhà Công Ty Tin Học A&B như trên ta sẽ chọn loại mạng cần thiết kế là mạng LAN.
Tổng băng thông yêu cầu cho cả một tầng liên lạc nội bộ là 8MB/s nên ta sẽ dùng chuẩn mạng cục bộ 802.3 – Ethernet sử dụng giao thức CSMA/CD để truyền tải và chia sẻ dữ liệu trên một đường truyền chung. Có tốc độ truyền tải dữ liệu là 10 MB/s Từ mô hình Logic được phân tích ở trên thì ta chọn chuẩn vật lý của Ethernet là 10Base-T có đồ hình mạng để thiết kế là dạng hình sao (Star). Ưu điểm: Tốc độ nhanh. Dễ dàng thêm một thiết bị vào trong hệ thống. Quản lý và kiểm soát mạng tập trung. Nếu xảy ra sự cố lỗi ở một máy tính sẽ không ảnh hưởng đến các máy trong hệ thống. Khi có lỗi mạng ta dễ dàng kiểm tra và sữa chữa. Nhược điểm: Nếu thiết bị đầu nối trung tâm bị hỏng, có thể dẫn đến gián đoạn toàn bộ hệ thống. Chi phí dây mạng và thiết bị trung gian tốn kém hơn. Sử dụng dây cáp xoắn đôi loại STP vì chống nhiễu tốt, tốc độ truyền nhanh, tín hiệu không bị nghe trộm và dùng loại CAT 3 có băng thông 16M. Sử dụng đầu cáp mạng RJ45. .4. Các chiến lược quản lý .4.1. Quản lý Web Server Web là một công cụ truyền tải thông tin cực kỳ hữu dụng của cuộc sống hiện đại. Trong hệ thống mạng nội bộ của một công ty, những dịch vụ này giúp nhân viên cập nhật nhanh chóng các thông tin và hoạt động nội bộ của công ty. Mục đích là tất cả các nhân viên ở các phòng của các tầng đều có thể truy cập được thông qua địa chỉ của máy Web Server. .4.2. Triển khai Web Tại máy Web Server xây dựng một Web site mới đăng tải thông tin nội bộ công ty. Cấu hình địa chỉ IP, Port, đường dẫn đến thư mục Share Web Cấu hình trang mặc định và các đường dẫn dùng để truy cập Web Cấp quyền Read cho User .5. Các chiến lược an ninh bảo mật Không cài đặt Firewall .6. Dịch vụ Xây dựng một Web Server chỉ để phục vụ cho nhân viên trong công ty, hoàn toàn bảo mật với bên ngoài. 2. Mô hình vật lý 2.1. Sơ đồ bố trí Sơ đồ bố trí bên dưới là của tầng 1, tầng 2 và tầng 3 là tương tự.
2.2. Sơ đồ đi cáp
IV. Danh mục các trang thiết bị và ứng dụng dự kiến 1. Danh mục các trang thiết bị 1.1. Thiết bị phần cứng Router Cisco: 1 Router Switch: 3 Switch 32 Port Dây cáp mạng: Sử dụng cáp STP Đầu nối cáp: Sử dụng đầu nối RJ-45 1.2. Máy tính Máy Server: 2 máy Máy Client: 90 máy 1.3. Hệ điều hành cài đặt Máy Server sử dụng hệ điều hành Microsoft Windows Server 2003
Máy Client sử dụng hệ điều hành Microsoft Windows XP Professional 2. Dự trù kinh phí 2.1. Bảng chi tiết thiết bị phần cứng Hãng Sản Thông Số Kỹ Số STT Tên Thiết Bị Đơn Giá (VNĐ) Xuất Thuật Lượng Số cổng kết nối: 1 Cái 9.870.000 VNĐ/Cái 1 Router Cisco CISCO CISCO877- 4 x RJ45 SEC-K9 4 Port 10/100 Mbps Base-T, Giao thức: ITU G.992.1, ITU G.992.2, ITU G.992.3, Trọng lượng (g): 5100 Số cổng kết nối: 1 Cái 2.909.000 VNĐ/Cái 2 Switch 32 port D-LINK D-Link Pro 32 x RJ-45, tốc độ truyền dữ 1000SGD – liệu: 16000 10/100Mbps, chuẩn giao tiếp: IEEE 802.3 IEEE 802.3u IEEE 802.3x TAIWAN CAT 3 1m 5.000 VNĐ/m 3 Dây cáp STP 1 Cái 500 VNĐ/Cái 4 Đầu cáp RJ-45 2.2. Bảng chi tiết máy tính 2.2.1. Máy Server Số Đơn Giá Thành STT Tên thiết bị Hãng thiết bị lượng (VNĐ) Tiền 1 Mainboard Asus P5KPL 1 1.330.000 1.330.000 2 CPU Intel Core 2 Duo E4600 1 2.094.000 2.094.000 3 HDD 160GB Sata2 SEAGATE 1 748.000 748.000 4 DVD-combo Samsung Combo 1 416.000 416.000 5 Case COOLER MASTER 322 1 665.000 665.000 6 Nguồn 450W COOLER MASTER 1 1.030.000 1.030.000 7 DDR II 1GB Team 2 307.000 614.000 8 KeyBoard A4 Tech 1 100.000 100.000 9 LCD BenQ G700AD 1 2.603.000 2.603.000 10 Mouse Mitsumi 1 108.000 108.000 TỔNG CỘNG 9.708.000
2.2.2. Máy trạm Số Đơn Giá Thành STT Tên thiết bị Hãng thiết bị lượng (VNĐ) Tiền Mainboard Asus P5b – MX 1 981.000 981.000 1 CPU Intel Duo Core E2200 2,2Ghz 1 1.429.000 1.429.000 2 3 HDD 160GB Sata2 SEAGATE 1 748.000 748.000 DVD 16x Samsung IDE 1 316.000 316.000 4 Case SD8013 450W – 24pins 1 482.000 482.000 5 Webcam Kingmaster 209 1 199.000 199.000 6 7 DDR II 1GB Team 2 307.000 614.000 KeyBoard A4 Tech 1 100.000 100.000 8 LCD BenQ G700AD 1 2.603.000 2.603.000 9 Mouse Mitsumi 1 108.000 108.000 10 TỔNG CỘNG 7.655.000 2.2.3. Tổng cộng số tiền dự trù cho các thiết bị STT Tên thiết bị Số lượng Thành Tiền 1 Router Cisco 01 Cái 9.870.000 2 Switch 03 Cái 8.727.000 3 Dây cáp 1300 m 6.500.000 4 Đầu RJ-45 100 Cái 50.000 5 Máy Server 2 Máy 19.416.000 6 Máy trạm 90 Máy 688.950.000 7 Chi phí phát sinh 2.000.000 TỔNG CỘNG 735,513,000 V. Triển khai 1. Sắp xếp, cài đặt và cấu hình Sắp xếp các máy tính vào đúng vị trí đã định trước. Tiến hành đi dây cho tất cả các máy đảm bảo thẩm mỹ và gọn gàng. Cài đặt hệ điều hành Microsoft Windows Server 2003 cho máy Server và máy chạy Web Server. Cài đặt hệ điều hành Microsoft Windows XP cho tất cả các máy trạm. Cài đặt và cấu hình máy Web Server, tạo trang Web để phục vụ cho nội bộ công ty. Cấu hình DHCP trên Router để cấp IP động cho tất cả các máy trạm của các tầng đều liên lạc được với nhau. 2. Kiểm tra việc cấu hình và cài đặt Sau khi cài đặt xong hệ thống trong công ty ta tiến hành kiểm tra toàn diện hệ thống: Đặt ip động, tiến hành release và renew ip, kểm tra IP của DHCP cấp. Từ các máy trạm kiểm tra xem đã liên lạc được với nhau và với Server chưa. Kiểm tra xem máy trạm có truy cập được máy chủ web Server chưa. Tất cả các máy trong hệ thống đã truy cập được Internet chưa.
Sau quá trình kiểm tra toàn bộ hệ thống ta tiến hành bàn giao công việc vận hành hệ thống lại cho ban quản lý và nhân viên kỹ thuật của công ty. Hướng dẫn khắc phục những sự cố nhỏ và bảo trì hệ thống chạy tốt. MỤC LỤC I. Tổng quan ................................................................................................................... 2 1. Mục tiêu ................................................................................................................... 2 2. Phạm vi .................................................................................................................... 2 II. Hiện trạng ................................................................................................................... 2 1. Thiết bị tin học ........................................................................................................ 2 2. Mặt bằng triển khai ................................................................................................ 2 III. Phương án thiết kế .................................................................................................. 3 1. Mô hình Logic ......................................................................................................... 3 1.1. Sơ đồ.................................................................................................................. 3 1.2. Mô hình địa chỉ ................................................................................................ 4 1.3. Công nghệ sử dụng .......................................................................................... 4 1.4. Các chiến lược quản lý .................................................................................... 5 1.4.1. Quản lý Web Server ................................................................................. 5 1.4.2. Triển khai Web......................................................................................... 5 1.5. Các chiến lược an ninh bảo mật ..................................................................... 5 1.6. Dịch vụ .............................................................................................................. 5 2. Mô hình vật lý......................................................................................................... 5 2.1. Sơ đồ bố trí ....................................................................................................... 5 2.2. Sơ đồ đi cáp ...................................................................................................... 6 IV. Danh mục các trang thiết bị và ứng dụng dự kiến.............................................. 9 1. Danh mục các trang thiết bị .................................................................................. 9 1.1. Thiết bị phần cứng........................................................................................... 9 1.2. Máy tính ........................................................................................................... 9 1.3. Hệ điều hành cài đặt ........................................................................................ 9 2. Dự trù kinh phí ..................................................................................................... 10 2.2. Bảng chi tiết máy tính ................................................................................... 10 2.2.1. Máy Server .............................................................................................. 10 2.2.2. Máy trạm................................................................................................. 11 2.2.3. Tổng cộng số tiền dự trù cho các thiết bị ............................................ 11 V. Triển khai.................................................................................................................. 11 1. Sắp xếp, cài đặt và cấu hình ................................................................................ 11 2. Kiểm tra việc cấu hình và cài đặt ....................................................................... 11
