Chương 4 ĐO CÔNG SUẤT VÀ NĂNG LƯỢNG 1
Chương 4 A. Đo công suất và năng lượng trong mạch 1 pha 4.1. Wattmet điện động 4.2. Công tơ cảm ứng một pha 2
4.1. Wattmet điện động 4.1.1. Đo công suất trong mạch một chiều Đo công suất người ta thường dùng wattmet điện động, wattmet điện động được chế tạo dựa trên cơ cấu chỉ thị điện động, góc quay của cơ cấu chỉ thị điện động được tính như sau:   KI1 I 2 cos Ψ là góc lệch pha giữa các dòng I1 và I2 3 Chương 4: Đo công suất và năng lượng

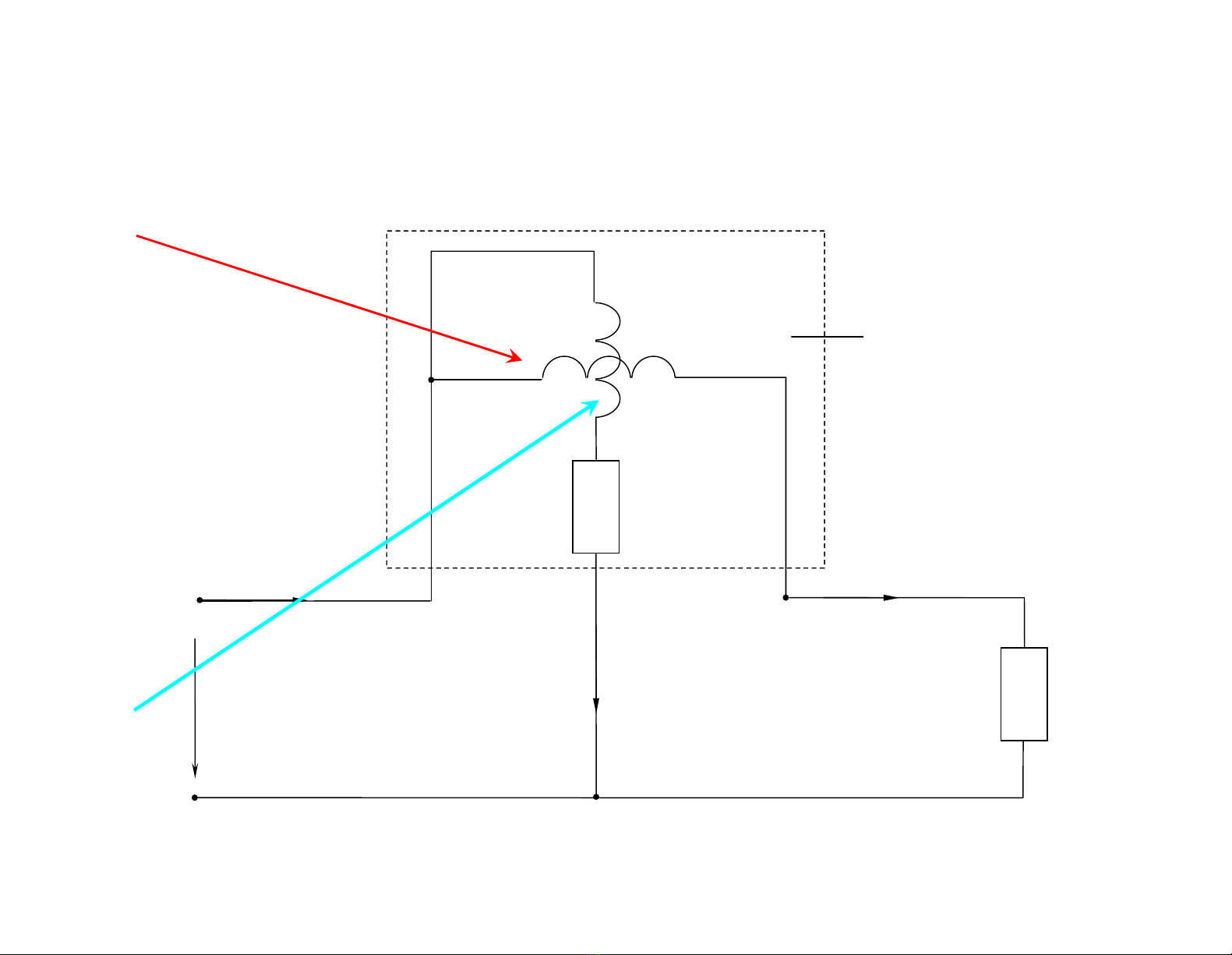

4.1. Wattmet điện động * W * Rp I1 ~ I I1 + U I2 Rtải - 4 Chương 4: Đo công suất và năng lượng
Xét với mạch một chiều ta có: U cos =1 I1  I I2  R p  Ru U K I  K1 P R p  Ru P là công suất tác dụng mà phụ tải tiêu thụ qua W Kết luận: Góc quay α tỉ lệ bậc nhất với công suất tiêu thụ trên tải, vậy có thể dùng wattmet điện động để đo công suất trong mạch một chiều. 5 Chương 4: Đo công suất và năng lượng
4.1.2. Đo công suất trong mạch xoay chiều ru zu  cosu 6 Chương 4: Đo công suất và năng lượng
7 Chương 4: Đo công suất và năng lượng
8 Chương 4: Đo công suất và năng lượng
Kết luận: 9 Chương 4: Đo công suất và năng lượng
Chú ý - góc quay α = K1Scosφ, nếu ta đổi đầu 1 trong 2 cuộn dây dòng hoặc áp thì góc lệch pha: φ’= φ ± π Vậy: α’=K1Scos φ’= - α 10 Chương 4: Đo công suất và năng lượng
Chú ý Góc quay α của wattmet tỉ lệ với công suất tác dụng trên phụ tải song thang chia độ của wattmet thường không chia theo đơn vị công suất mà chia thành một số vạch nhất định. U dmk I dmk Cwk   dm Công suất đo được tính bằng tích của hệ số Cw trên thang đo ứng với số vạch chia mà kim chỉ thị thể hiện: P=Cwk. α 11 Chương 4: Đo công suất và năng lượng

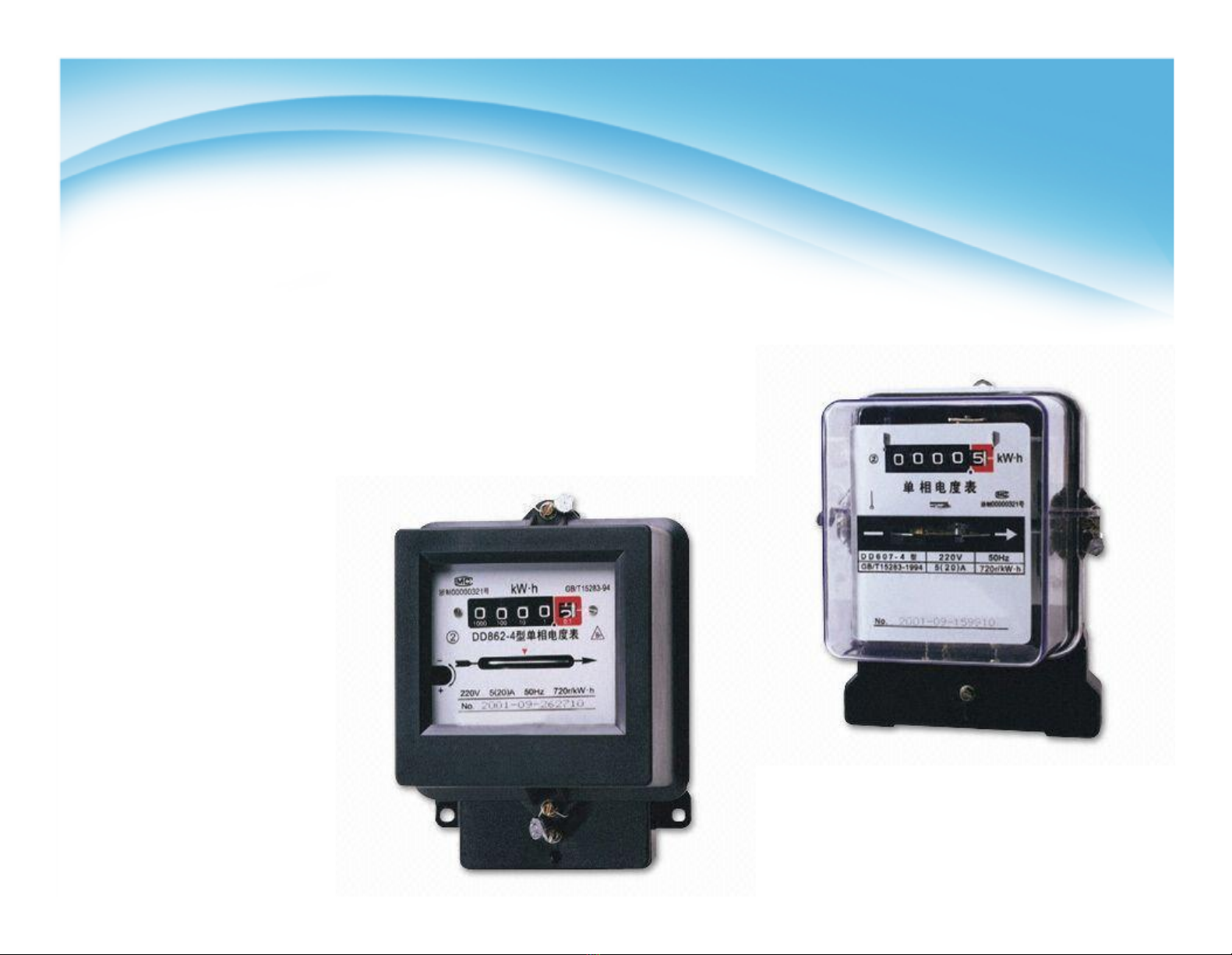

4.2. Công tơ cảm ứng một pha 4.2.1. Cấu tạo 12 Chương 4: Đo công suất và năng lượng
4.2.2. Nguyên lý làm việc 13 Chương 4: Đo công suất và năng lượng
Xét hai trường hợp: * Trường hợp lý tưởng 14 Chương 4: Đo công suất và năng lượng
* Trường hợp thực tế 15 Chương 4: Đo công suất và năng lượng
Khi đĩa nhôm quay cắt ngang từ trường của nam châm vĩnh cửu, trên đĩa nhôm xuất hiện những dòng điện xoáy, những dòng điện này lại tác dụng với chính từ trường của nam châm vĩnh cửu tạo ra mômen hãm: Ec d M h  K 2M I C  K 2M  K3 Rd dt Đĩa nhôm quay ở tốc độ ổn định khi cân bằng hai mômen: d K1 P  K 3  K1 Pdt  K 3d  t2 2 dt K1W = K32N  K Pdt   K d 1 3 t1 1 W = CđmN Với Cđm là hệ số định mức của công tơ 16 Chương 4: Đo công suất và năng lượng
Kết luận: 17 Chương 4: Đo công suất và năng lượng
4.2.3. Cơ cấu đếm và thông số cơ bản của công tơ +Cơ cấu đếm: +Thông số cơ bản của công tơ: N - Hệ số truyền tải của công tơ: A  W W -Hệ số định mức của công tơ: C dm  N 18 Chương 4: Đo công suất và năng lượng
4.2.4. Sai số và cách khắc phục a. Bù ma sát -Khi ở phụ tải nhỏ, mô men ma sát sẽ đáng kể so với mô men quay  bù ma sát - Khi điều chỉnh vị trí vòng ngắn mạch không đối xứng hoặc vít chia từ thông ta sẽ bù được ma sát 19 Chương 4: Đo công suất và năng lượng
b. Chống hiện tượng tự quay của công tơ Khắc phụ hiện tượng tự quay khi mô men bù lớn hơn mô men ma sát người ta đã chế tạo bộ phận chống tự quay bằng cách trên mạch từ của cuộn áp và trên trục quay người ta gắn hai lá thép non T1 và T2. Khi đĩa nhôm quay tới thời điểm 2 lá thép đối diện nhau thì chúng sẽ tác động tương hỗ và tạo ra mô men hãm (tuy nhiên chỉ với mô men khá nhỏ) 20 Chương 4: Đo công suất và năng lượng
