CHƯƠNG 3. CÁC NGUYÊN CÔNG TẠO HÌNH SẢN PHẨM DẠNG KHỐI 3.1. KHÁI NIỆM CHUNG Công nghệ dập tạo hình khối là một trong những phương pháp gia công kim loại bằng áp lực, khai thác tính dẻo của kim loại để làm biến dạng và điền đầy vào lòng khuôn để tạo hình sản phẩm có hình dạng và kích thước theo yêu cầu.

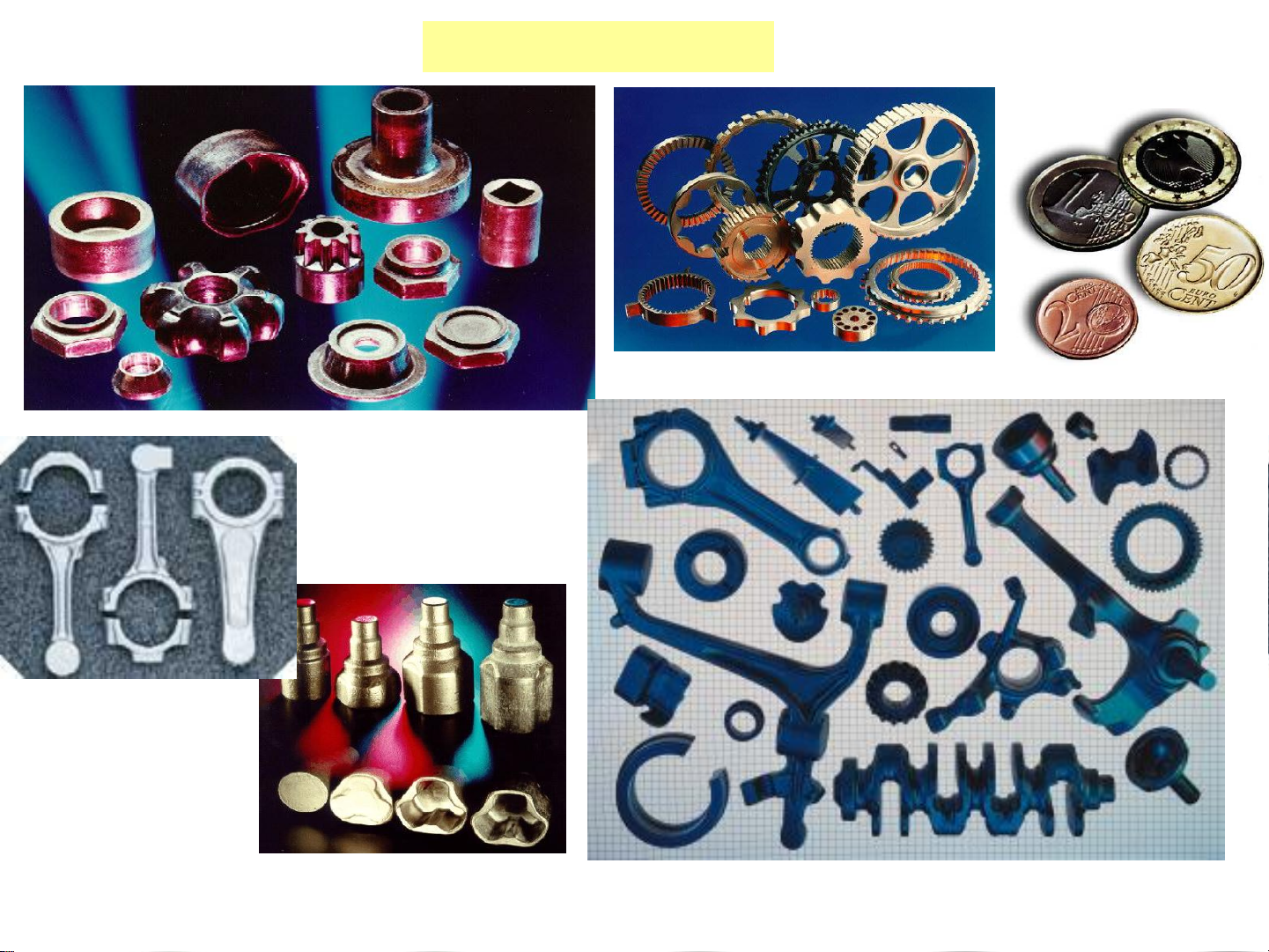

SẢN PHẨM DẬP KHỐI

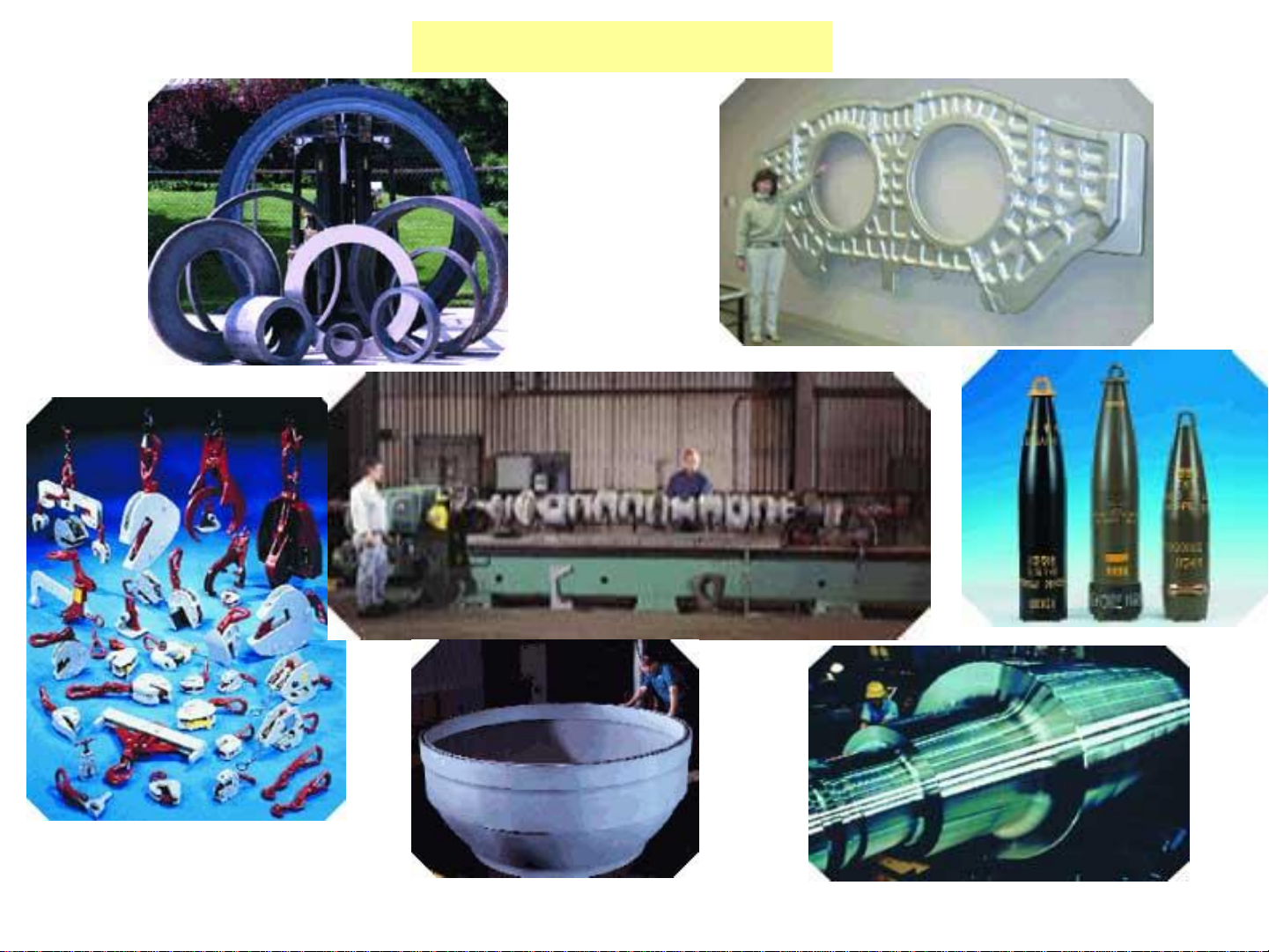

DẬP KHỐI SẢN PHẨM LỚN
Các chi tiết dập khối có khả năng - Chất lượng tốt - An toàn - Khả năng chịu mỏi - Chịu mài mòn
SƠ ĐỒ KHỐI CÔNG NGHỆ DẬP KHỐI Rèn tự do Phôi Nung phôi Xử lý sau dập Sản phẩm Dập khối

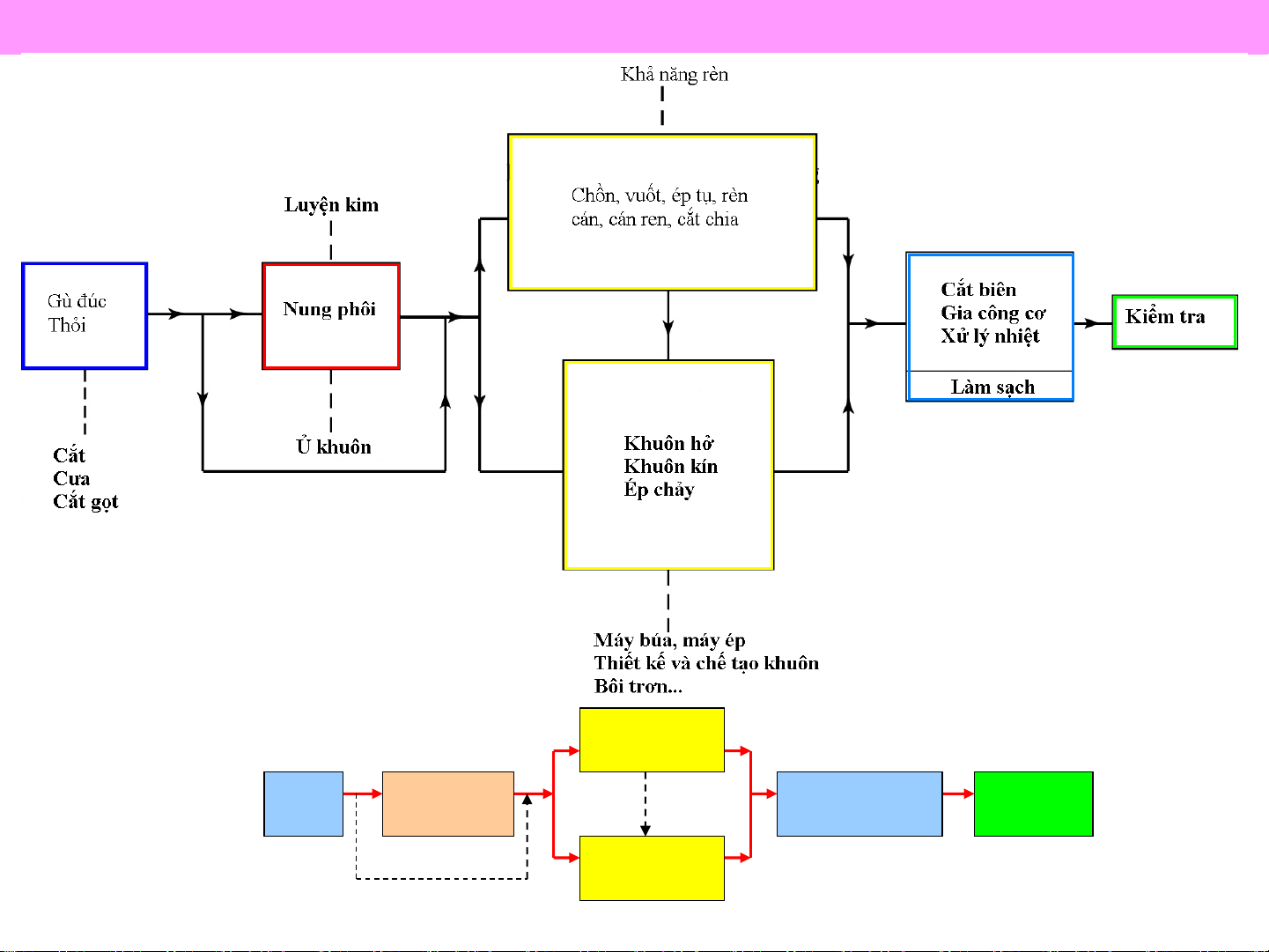

SƠ ĐỒ KHỐI CÔNG NGHỆ DẬP KHỐI
ĐỐI TƯỢNG CẦN NGHIÊN CỨU Phôi  Rèn, Dập khối  Phôi dập
PHÂN LOẠI DẬP KHỐI Gia công áp lực Dập tấm Dập tạo hình khối … Rèn tự do Dập khối Chồn Máy búa Dập trong khuôn hở Vuốt Máy ép TK Dập trong khuôn kín Máy ép vít Uốn Ép chảy Máy ép TL … …
Chồn Dập khuôn hở Cán vành Dập nổi Dập nguội chính xác Dập trong khuôn kín
PHÔI SỬ DỤNG TRONG RÈN VÀ DẬP KHỐI Vật liệu kim loại Các loại thép Các loại thép Kim loại mầu và các bon hợp kim hợp kim màu Có tính dẻo Ở một nhiệt độ nhất định
CHẾ ĐỘ NHIỆT TRONG DẠP KHỐI Khái niệm: - Khoảng nhiệt độ tạo hình cho phép (Tcp) khi rèn và dập nóng là khoảng nhiệt độ giới hạn bởi nhiệt độ bắt đầu rèn (Tbd) và nhiệt độ kết thúc rèn (Tkt) mà tại đó kim loại có tính dẻo cần thiết để biến dạng và điền đầy lòng khuôn. Đối với hợp kim thép - các bon thông thường thì khoảng nhiệt độ cho phép nằm trong giới hạn từ 12500C – 750 oC. - Khoảng nhiệt độ tạo hình cần thiết (Tct) là khoảng nhiệt độ nằm trong khoảng nhiệt độ (Tcp) phù hợp với từng nguyên công, thời gian gia công và vật liệu.
Yêu cầu khi nung - Đạt được nhiệt độ nung - Nhiệt phân bố đồng đều theo tiết diện của thỏi đúc hoặc phôi - Hạn chế oxy hóa và thoát các bon bề mặt - Tránh nứt tế vi và ứng suất dư do nhiệt
3.2. CÁC NGUYÊN CÔNG TẠO HÌNH SƠ BỘ Chồn D¸t Th¾t vµnh T¹o Vª Vuốt bËc Uèn Më lç
3.2.1. NGUYÊN CÔNG CHỒN Khái niệm Làm tăng diện tích tiết diện ngang bằng cách giảm toàn bộ chiều dài (1) Loại làm giảm một phần chiều dài phôi (2) và có thể làm phình to phần đầu phôi (3) VIDEO Chån tù do Chån trong vßng Chån ®Çu
Các quá trình xảy ra khi chồn Do có lực ma sát tại phần tiếp xúc của chi tiết và dụng cụ tạo hình nên chi tiết bị biến dạng hình tang trống
3.2.2. NGUYÊN CÔNG RÈN TRÊN CÁC ĐẦU BÚA VẠN NĂNG
CÁC DỤNG CỤ SỬ DỤNG Khuôn phẳng Khuôn V Khuôn tròn
QUY TRÌNH CÁC BƯỚC DẬP TRÊN ĐẦU BÚA VẠN NĂNG Các bước tiến hành Upper die Heating Nung Làm sạch Descaling Work- Dập Forging piece Nguyên công tiếp theo Further processing Lower die Phay Tiện Mài
THIẾT BỊ SỬ DỤNG DẬP TRÊN ĐẦU BÚA VẠN NĂNG 1 Máy dập 2 trụ 6 Xe vận chuyển phôi VIDEO
3.2.3. NGUYÊN CÔNG ÉP TỤ Lµ nguyªn c«ng chuÈn bÞ cho vËt dËp dµi • VUỐT (a) • ÉP TỤ (b) • UỐN (c)
