5. CÔNG NGHỆ UỐN LỐC PROFILE TỪ TẤM VÀ BĂNG KIM LOẠI 1
KHÁI NIỆM Uốn lốc Tạo hình Phôi tấm dải Phôi tấm băng Thực chất là uốn liên tục trên những thiết bị chuyên dùng nhiều con lăn Ưu điểm : - Tiết diện ngang có thể từ đơn giảm đến phức tạp - Chiều dài lớn (vô hạn) 2
KHÁI NIỆM Sơ đồ uốn lốc 3

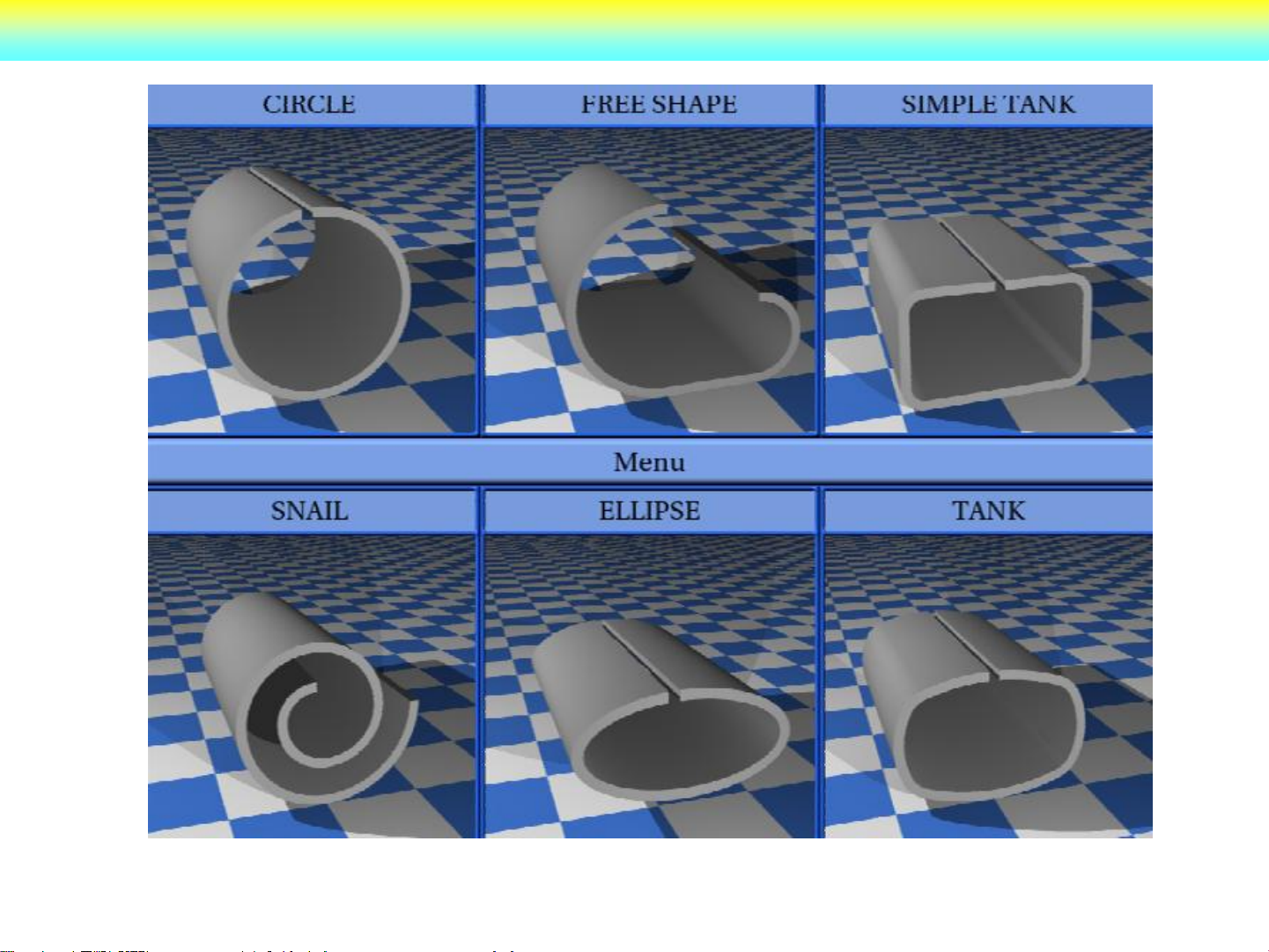

5.1. GIỚI THIỆU CÁC DẠNG SẢN PHẨM PROFILE Các dạng sản phẩm sử dụng công nghệ uốn ngang 4

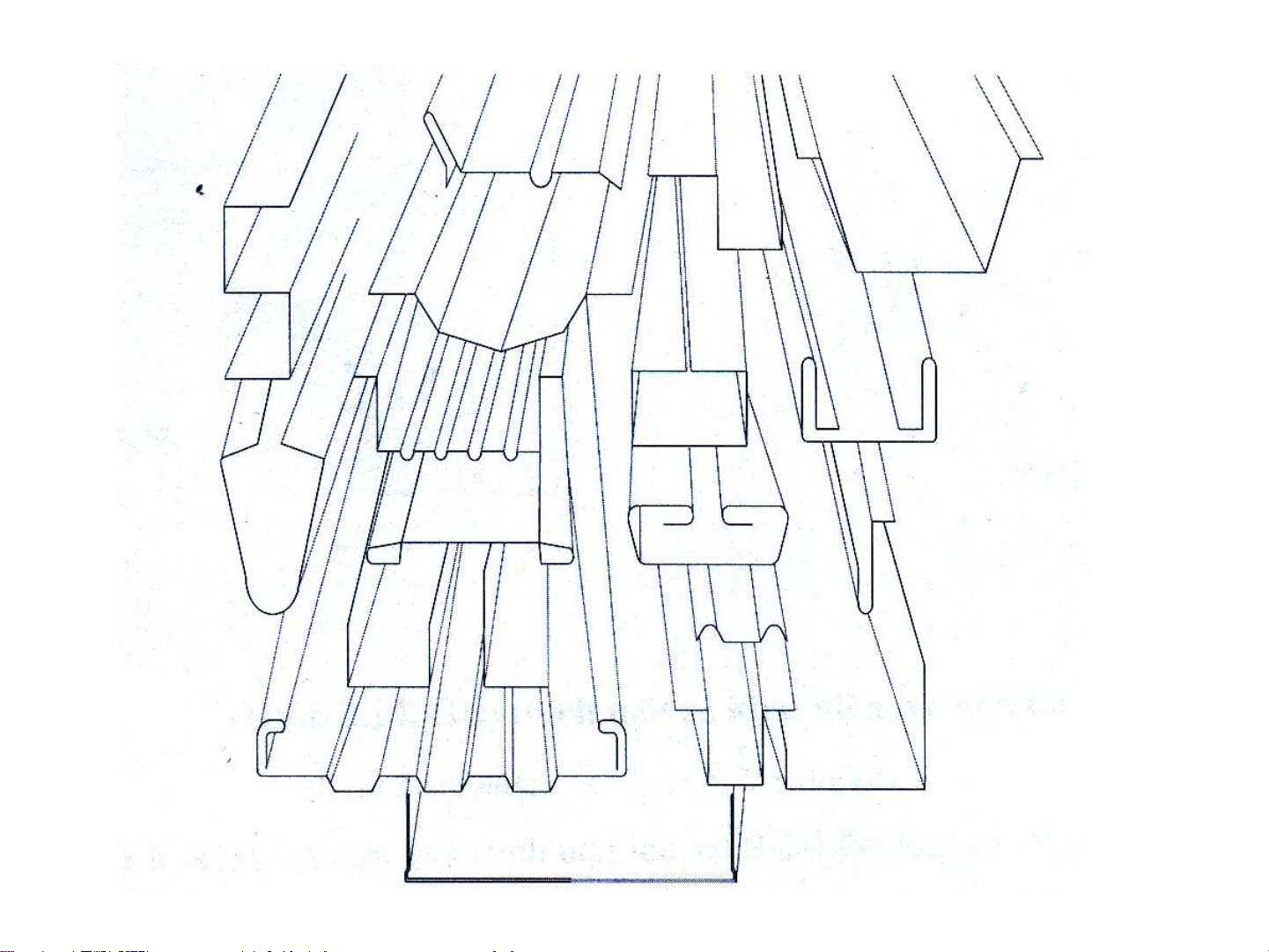

5 Các dạng sản phẩm sử dụng công nghệ uốn dọc
5.2. CÔNG NGHỆ UỐN LỐC HƯỚNG NGANG Uốn ống côn Uốn ống thẳng Máy uốn ngang 3 trục thủy lực 6
Nguyªn t¾c uèn Sơ đồ và mô hình máy uốn 3 trục và 4 trục 7
Quy trình uốn máy 3 trục 8 Quy trình uốn ngang trên may 3 trục
Quy trình uốn máy 4 trục 9
5.2.1. Máy uốn 3 trục 10
11
Sau khi uốn cần lấy phôi ra : có rất nhiều phương pháp – chủ yếu là nâng trục và rút phôi Có thể có nhiều động cơ - Động cơ chính dẫn động trục chính - Động cơ tháo ổ - Động cơ điều chỉnh khoảng cách trục Rút ống Kéo Ngả ra 12
KÑp æ trôc l¨n b»ng ngµm 13
§êng kÝnh uèn lín nhÊt = 5d Víi d : ®êng kÝnh trôc trªn 14
5.2.2. Máy ép 4 trục VIDEO 15
Các động cơ thủy lực dẫn động trục uốn Cơ cấu nâng hạ trục uốn 16
C¸c m¸y uèn ngang kh¸c Máy uốn có trục công xôn - Dùng uốn ống - Dùng uốn các thanh định hình 17
Các máy uốn ngang khác 18
5.3. Công nghệ uốn lốc hướng dọc Công dụng, lĩnh vực hoạt động, sơ đồ công nghệ Máy dùng uốn các sản phẩm dạng tấm có hình dạng profile phức tạp Có khả năng chế tạo sản phẩm có chiều dài theo ý muốn 19
CÁC DẠNG PRÔFILE CƠ BẢN THƯỜNG HAY SỬ DỤNG BẰNG UỐN LỐC 20
