Lựa chọn và kiểm tra dây dẫn trung thế.
Lựa chọn và kiểm tra dây dẫn hạ thế.
Có 3 phương pháp lựa chọn tiết diện dây dẫn:
Chọn theo mật độ dòng kinh tế Jkt.
Chọn theo tổn thất điện áp cho phép Ucp.
Chọn theo dòng điện phát nóng cho phép Icp.
Các điều kiện kỹ thuật lựa chọn tiết diện dây dẫn:
sc cp
max dm
max sc dm
I I
U 5%U
U 10%U
N c
F I t
Với cáp kiểm tra thêm ĐK ổn định nhiệt:
Với cáp đồng =6, với cáp nhôm =11.
Dây dẫn của mạng trung thế lưới cung cấp điện thường được
chọn theo Jkt và kiểm tra theo Ucp , điều kiện ổn định nhiệt.
Trình tự thực hiện theo các bước sau đây:
Xác định tiết diện dây dẫn:
Căn cứ vào loại dây định dùng, vật liệu làm dây và trị số

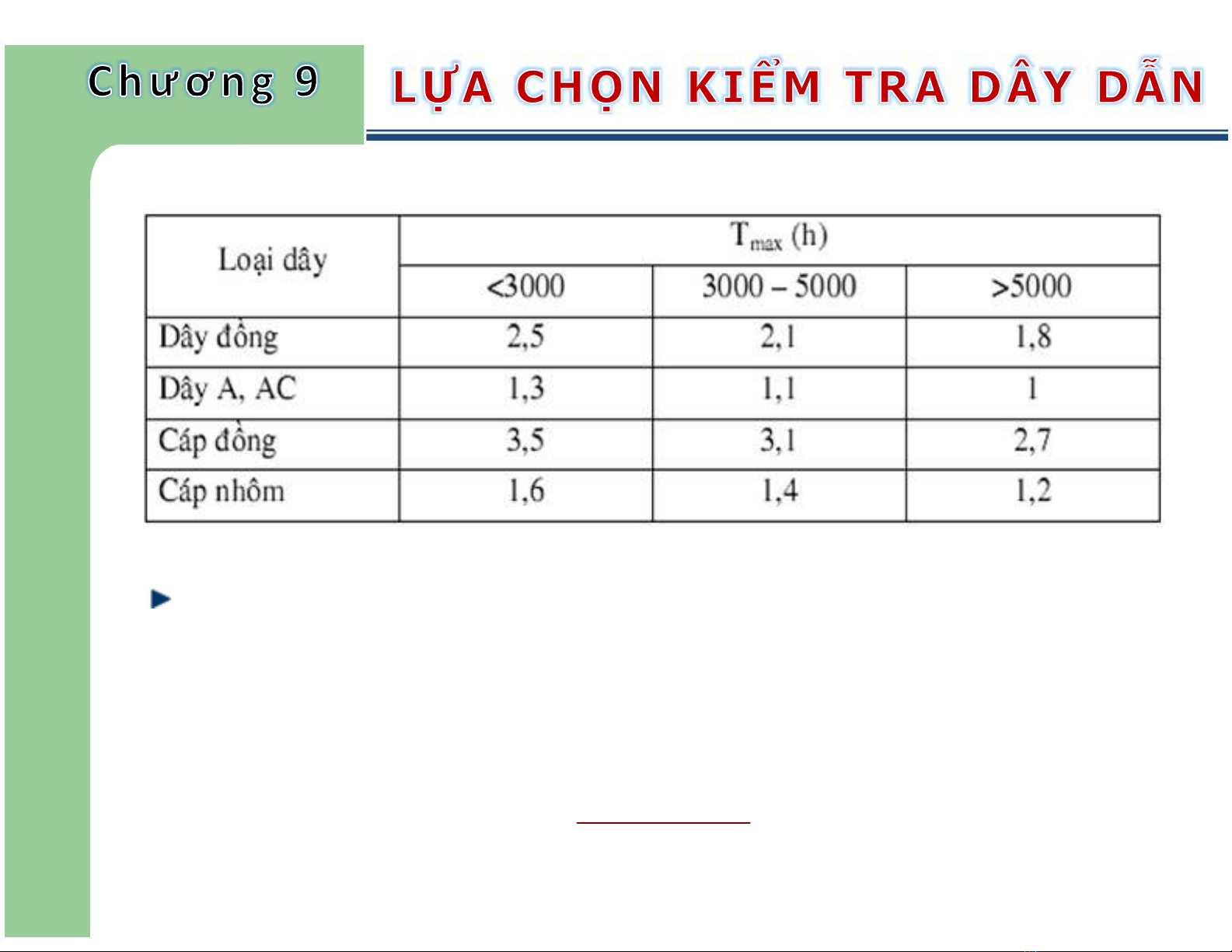

Tmax ta xác định Jkt theo bảng tra sau:
Nếu đường dây cấp điện cho nhiều phụ tải có trị số Tmax khác
nhau thì xác định trị số trung bình của Tmax theo biểu thức:
i m ax i
i
m ax
i
i
S T
TS
