CHƢƠNG 3 :
CƠ CẤU ĐIỆN TỪ
VÀ NAM CHÂM ĐIỆN
Ths. Trần Đình Cương
TỔNG LIÊN ĐOÀN LAO ĐỘNG VIỆT NAM
TRƢỜNG ĐẠI HỌC TÔN ĐỨC THẮNG
KHOA ĐIỆN-ĐIỆN TỬ
1Khí cụ điện hạ áp: 401030
KHÁI NIỆM CHUNG CƠ CẤU ĐIỆN TỪ
Các thiết bị như rơle, công tắc tơ, khởi động từ,
áptômát, ... đều có bộ phận làm nhiệm vụ biến đổi từ
điện năng ra cơ năng. Bộ phận này gồm có : cuộn
dây và mạch từ gọi chung là cơ cấu điện từ.
Mạch từ chia làm các phần chính sau đây :
Thân mạch từ
Nắp mạch từ
Khe hở không khí chính .
2Khí cụ điện hạ áp: 401030
KHÁI NIỆM CHUNG CƠ CẤU ĐIỆN TỪ
3
1
2
r
t

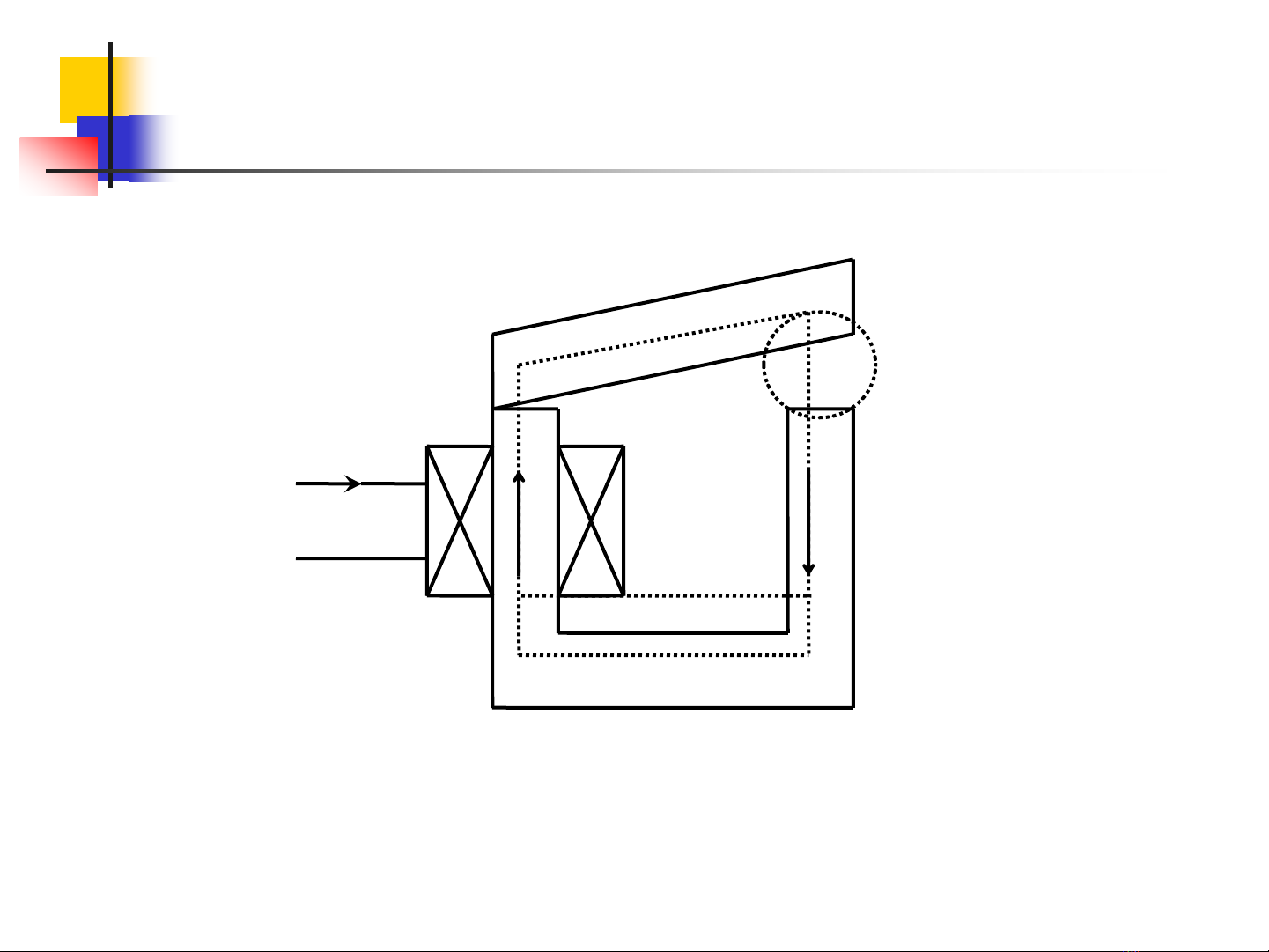

Hình : Kết cấu mạch từ
1.Thân mạch từ; 2. Nắp mạch từ ;3. Cuộn dây
3Khí cụ điện hạ áp: 401030
KHÁI NIỆM CHUNG CƠ CẤU ĐIỆN TỪ
Khi cho dòng điện chạy qua cuộn dây thì trong cuộn
dây có từ thông đi qua, từ thông này cũng chia làm 3 thành
phần :
Từ thông chính : là từ thông đi qua khe hở không khí
chính, đó là từ thông làm việc của cơ cấu điện từ .
Từ thông tản t: là từ thông đi ra ngoài khe hở không
khí chính.
Từ thông rò r: là từ thông khép vòng qua cuộn dây là
thành phần không đi qua khe hở không khí chính mà khép kín
trong không gian giữa lõi và thân mạch từ.
4Khí cụ điện hạ áp: 401030
PHÂN LOẠI CƠ CẤU ĐIỆN TỪ
Phân theo tính chất của nguồn điện
Cơ cấu điện một chiều.
Cơ cấu điện từ xoay chiều.
Theo cách nối cuộn dây vào nguồn điện
Nối nối tiếp.
Nối song song.
Theo hình dạng mạch từ:
Mạch từ hút chập (thẳng).
Mạch từ hút xoay (quanh một trục hay một cạnh), mạch từ hút
kiểu pittông.
