HVKTQS
HỌC VIỆN KỸ THUẬT QUÂN SỰ
KHOA VÔ TUYẾN ĐIỆN TỬ
************
9/2015
BÀI GIẢNG ĐIỆN TỬ SỐ
Chương 4:
Mạch logic tổ hợp
TS Hoàng Văn Phúc, Bộ môn KT Vi xử lý
LOGO
Diagram
Hot Tip
Contents
Chương 4 - Bài giảng Điện tử số 2015
Mạch logic tổ hợp
2

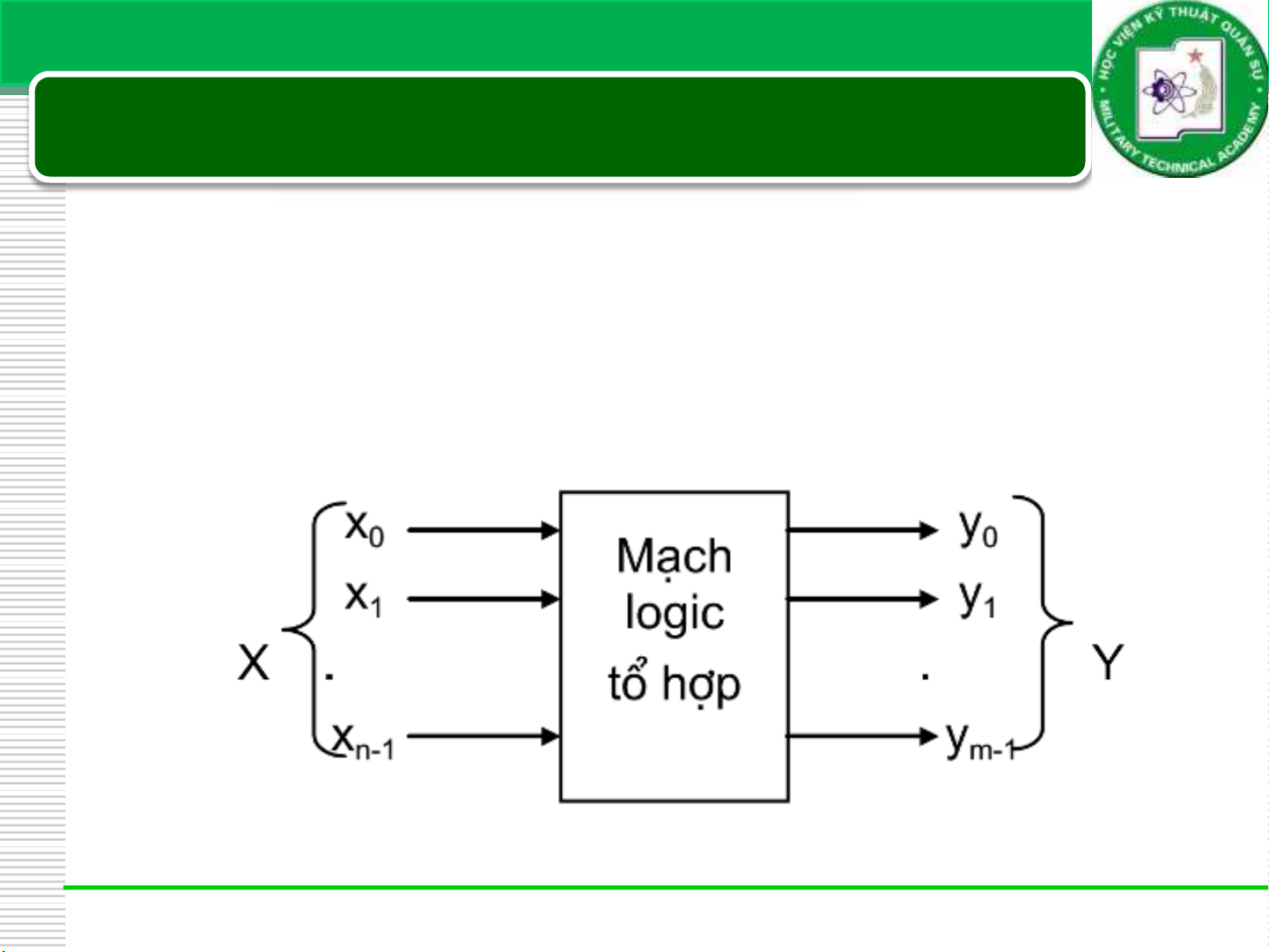

Mạch logic tổ hợp là mạch số mà tín hiệu ra chỉ phụ thuộc
vào tín hiệu vào tại thời điểm hiện tại
Còn được gọi là mạch không có nhớ
Chỉ cần thực hiện bằng những phần tử logic cơ bản
LOGO
Diagram
Hot Tip
Contents
Chương 4 - Bài giảng Điện tử số 2015
Ví dụ: Mạch logic tổ hợp
3

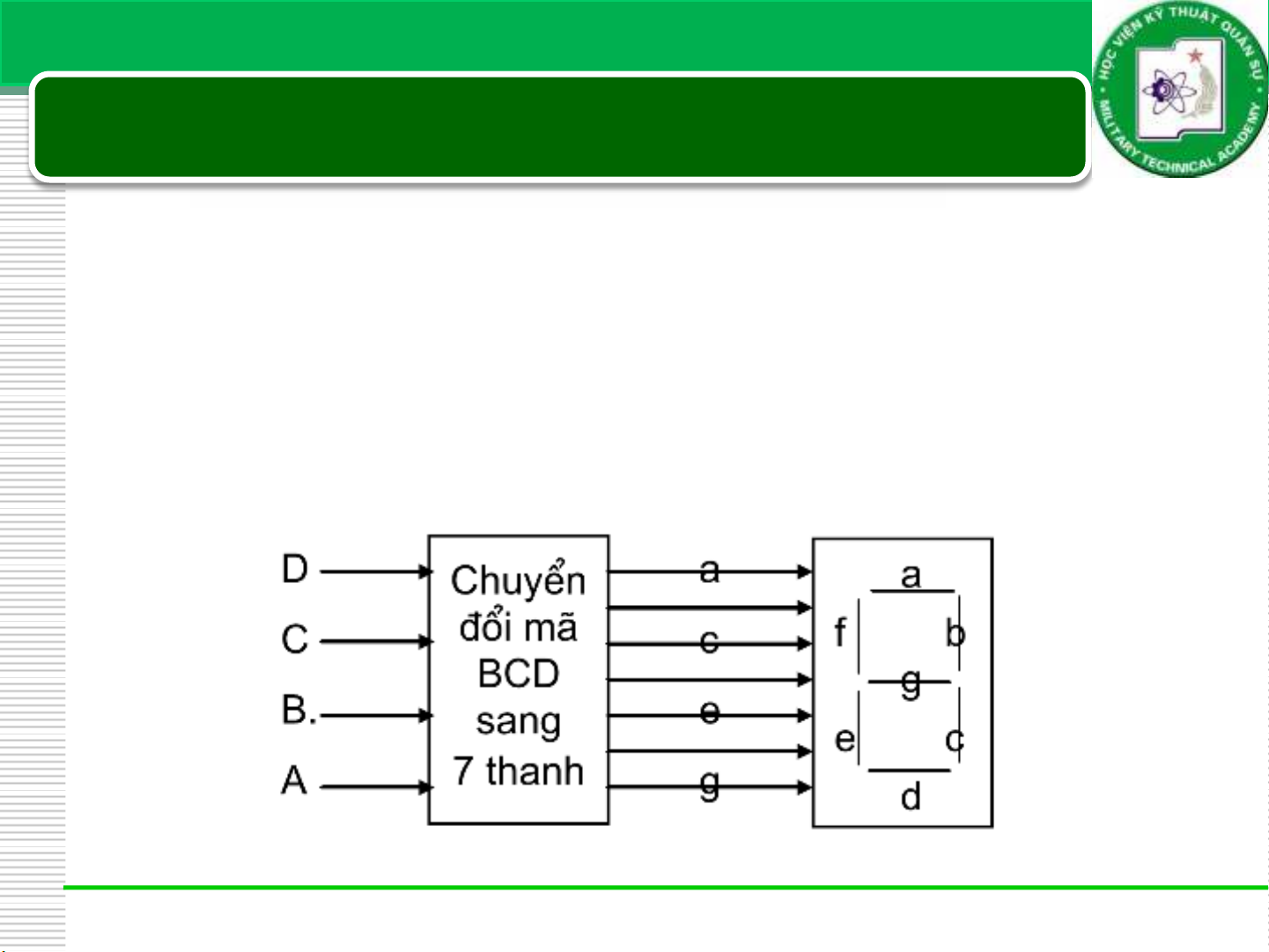

Một mạch chuyển đổi mã BCD sang mã 7 thanh để cung
cấp cho đèn LED 7 thanh mắc A chung sáng các chữ số từ
0 đến 9: ứng với một tổ hợp tín hiệu vào DCBA từ 0000
(chữ số 0) đến 1001 (chữ số 9) thì tổ hợp mã đầu ra
abcdefg sẽ có giá trị để LED 7 thanh sáng chữ số tương
ứng
LOGO
Diagram
Hot Tip
Contents
Chương 4 - Bài giảng Điện tử số 2015
Biểu diễn mạch logic tổ hợp
4
Gồm các phương pháp như với biểu diễn hàm logic
LOGO
Diagram
Hot Tip
Contents
Chương 4 - Bài giảng Điện tử số 2015
Tổng hợp (thiết kế) mạch logic tổ hợp
5
Bước 1. Phân tích bài toán
Từ yêu cầu của nhiệm vụ thiết kế logic, ta mô tả bài toán tỉ
mỉ để xác định được cái nào là nguyên nhân (ứng với tác nhân
đầu vào), cái nào là kết quả (giá trị đầu ra) và mối quan hệ
logic giữa chúng với nhau.
Bước 2. Mô hình toán học
Từ bước 1, mô tả mối quan hệ logic trên bằng một mô hình
logic nào đó. Thông thường, người ta dùng bảng giá trị hàm
để mô tả bài toán thực tế.
Bước 3. Tối thiểu hàm logic.
Bước 4. Biến đổi đại số cho phù hợp yêu cầu
Bước 5. Vẽ sơ đồ mạch logic.
