Slide 1
ET3230 Điện tử tương tự I
Bài giảng: Các khái niệm và tham số
cơ bản của hệ thống điện tử tương tự
Slide 2
Nội dung
• Hệ số khuếch đại
•Định thiên cho bộ khuếch đại làm việc ở
chế độ tuyến tính
•Điểm qua mô hình mạng 4 cực cho bộ
khuếch đại
• Sự phối hợp giữa điện trở nguồn và tải
•Hàm truyền đạt và đáp ứng tần số
Slide 3

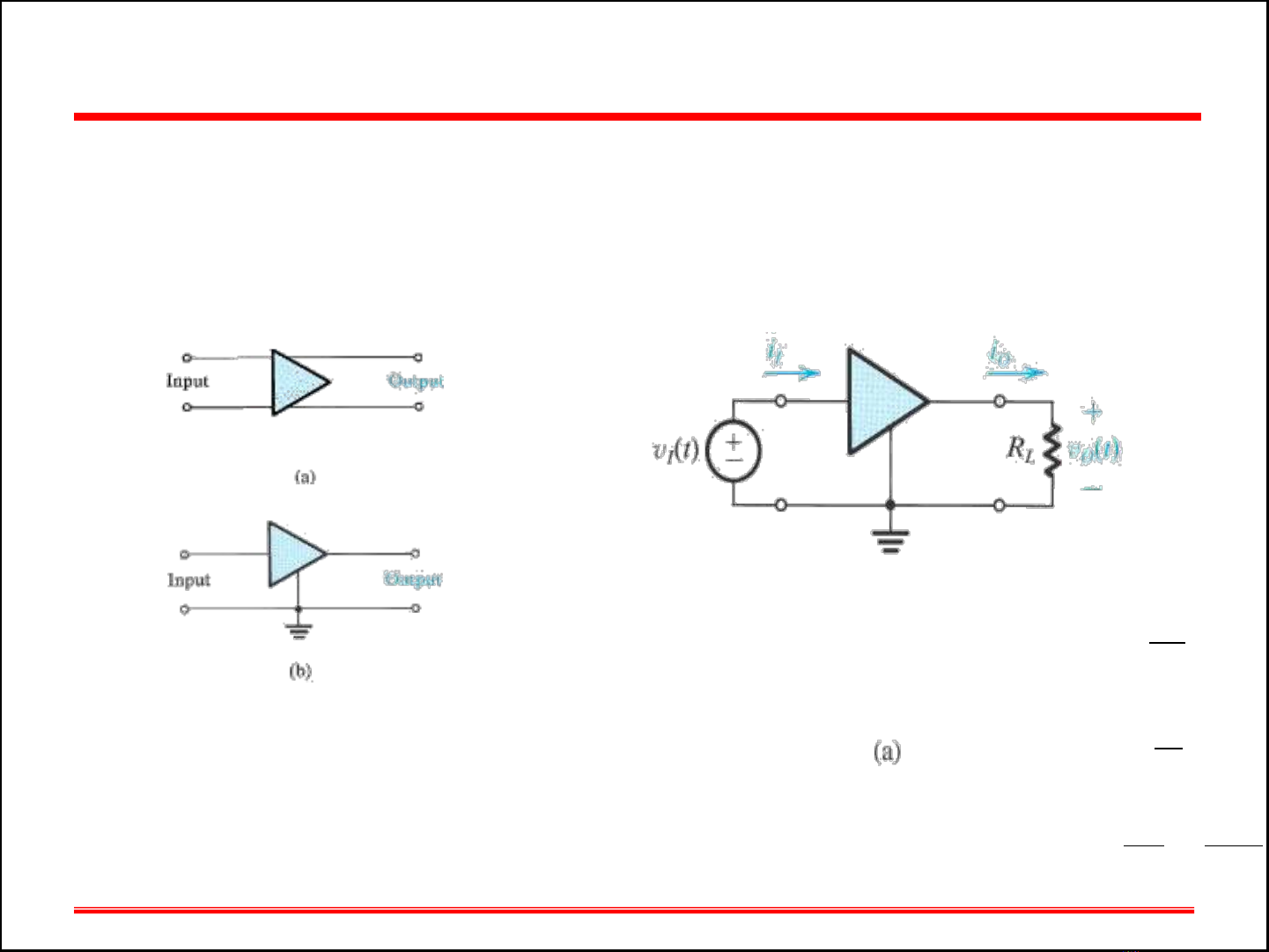

Hệ số khuếch đại
•Các tín hiệu cần xử lý thường rất nhỏ (cỡ
uV, mV) => khuếch đại
- HSKĐ điện áp
- HSKĐ dòng điện
- HSKĐ công suất
o
i
i
i
Ai
=
o
v
i
v
Av
=
ooL
p
i ii
viP
AP vi
= =
Slide 4
Định thiên cho bộ KĐ làm việc ở chế độ tuyến tính
•Khi thực hiện KĐ tín hiệu:
–Thông tin chứa trong tín hiệu cần giữ nguyên
–Không xuất hiện các thông tin mới
• Bất cứ 1 sự thay đổi nào không mong đợi
=> sự méo dạng
• Bộ KĐ tuyến tính
() ()
oi
v t Av t=
là hằng số
A
Slide 5

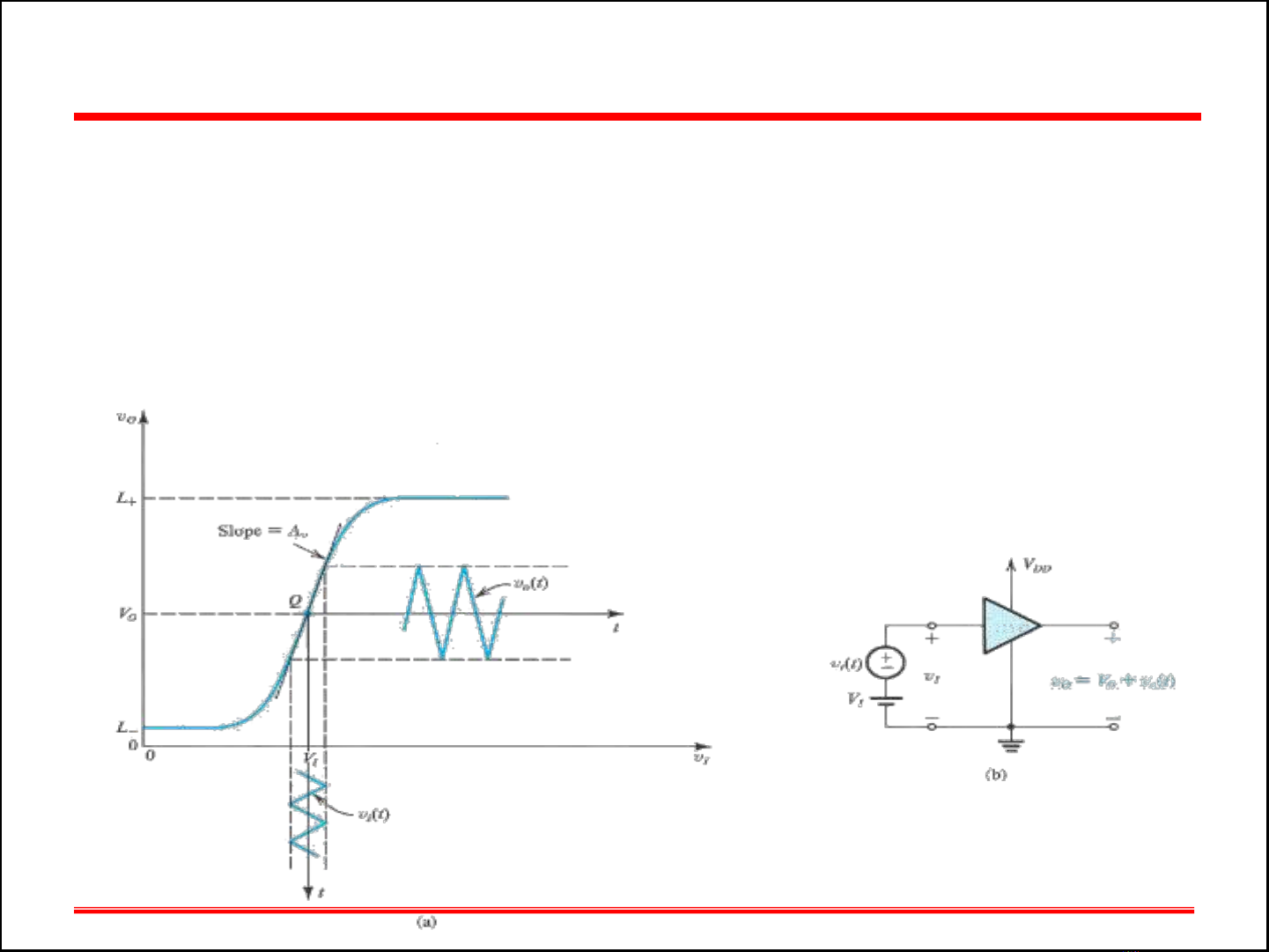

Định thiên cho bộ KĐ làm việc ở chế độ tuyến tính
•Trên thực tế đặc tính truyền đạt của các bộ KĐ là không
tuyến tính => định thiên cho bộ KĐ
•Thực hiện: định điểm làm việc Q + biên độ tín hiệu vào
đủ nhỏ
