Chương 7
Mạch LuậnLý MSI
CO1009 Digital Systems –Chương 7: Mạch LuậnLý MSI
2
Nội dung
Mạch giảimã
Mạch mã hóa
Mạch dồn kênh
Mạch phân kênh
CO1009 Digital Systems –Chương 7: Mạch LuậnLý MSI
3

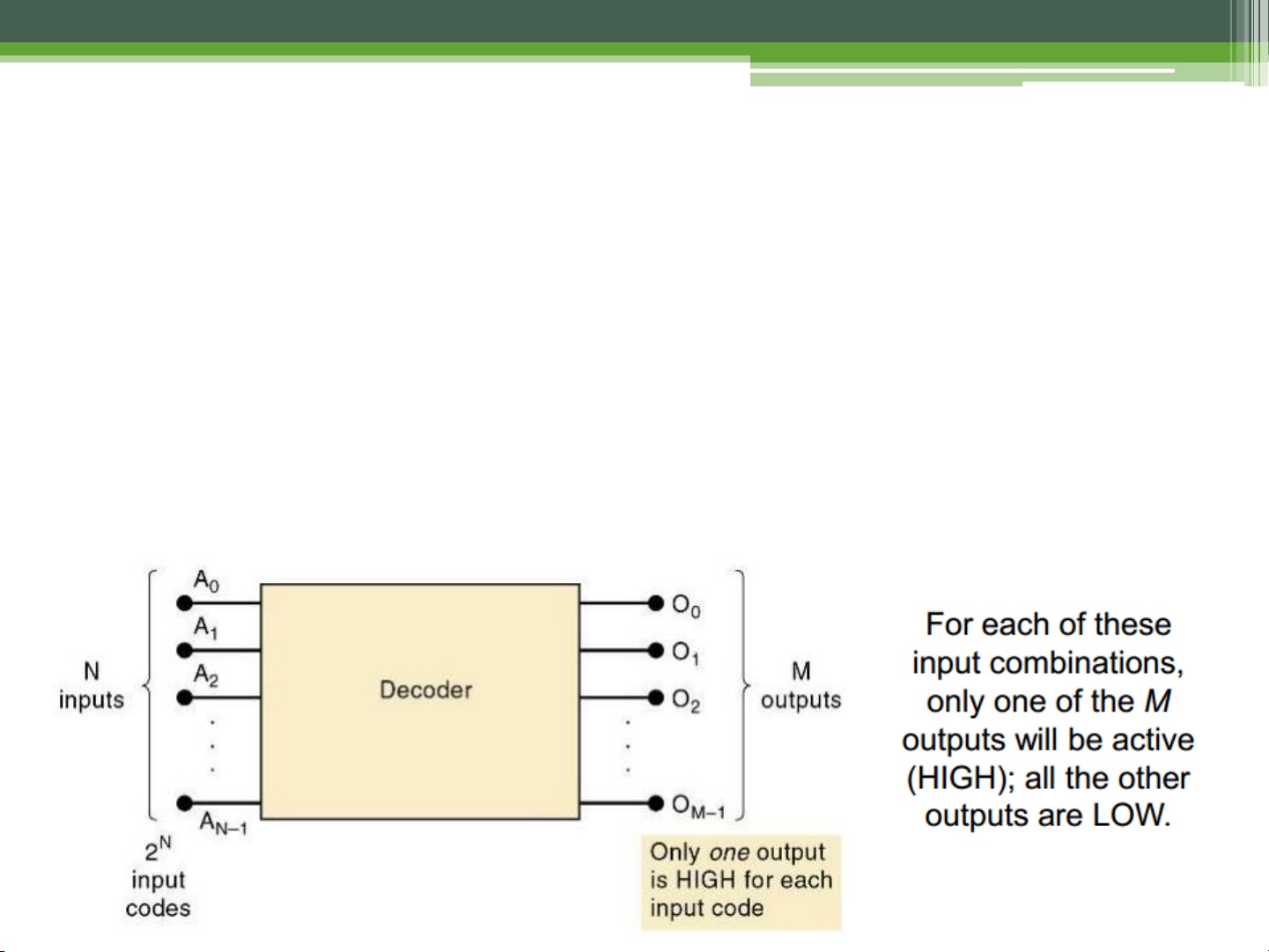

Mạch giảimã được sửdụng khi cần tích cực một tín hiệu
ngõ xuấthoặc một nhóm các ngõ xuất tương ứng với sựxảy
ra đồng thời của một nhóm các tín hiệu ngõ nhập
▫Ví dụ: một tập các ngõ nhậpbiểudiễn một sốnhịphân, mạch
giảimã chỉtích cực ngõ xuấtcó vịtrí tương ứng với giá trịthập
phân của giá trịnhịphân của ngõ nhập.

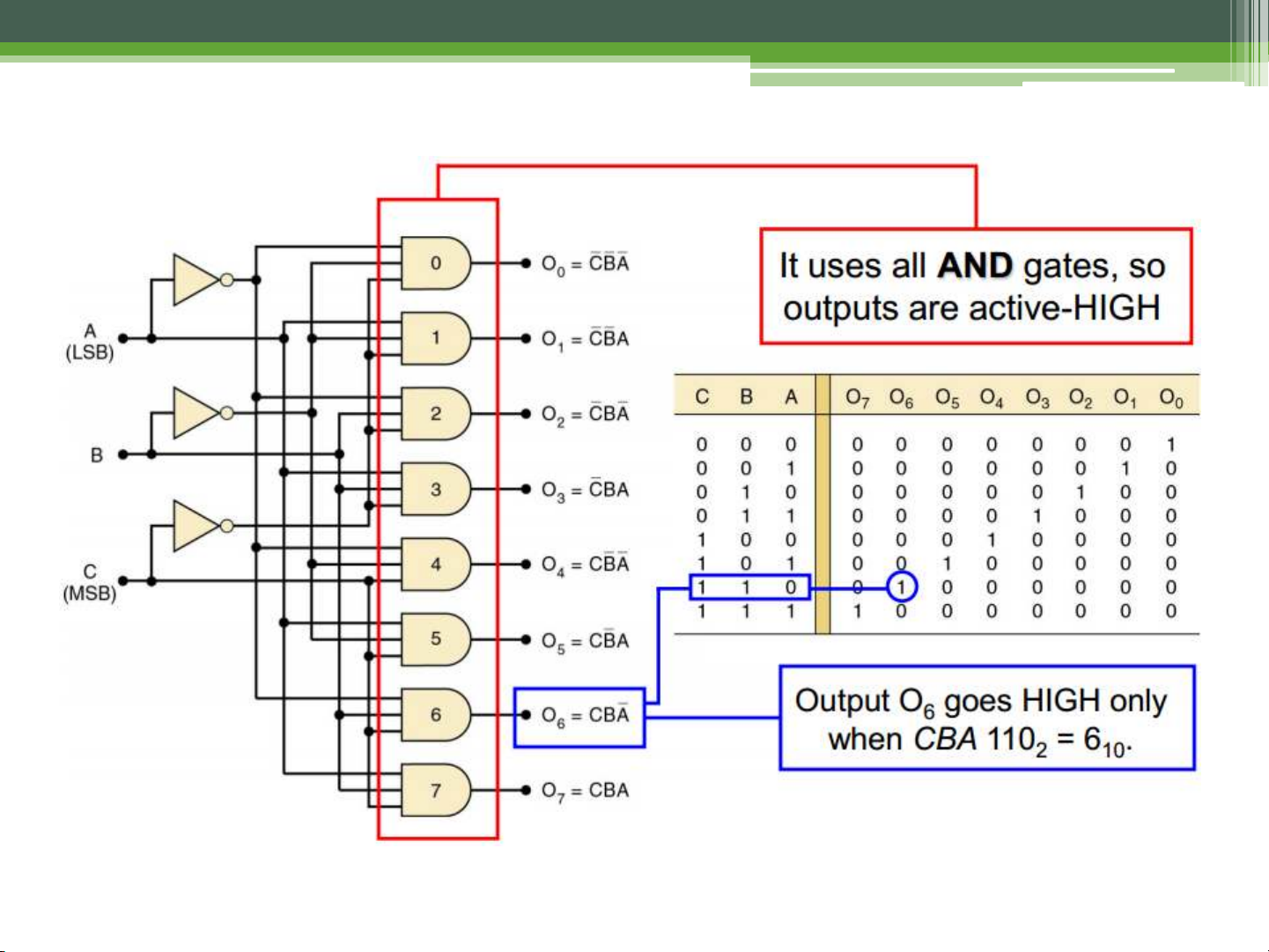

Decoder
CO1009 Digital Systems –Chương 7: Mạch LuậnLý MSI
4
Tuy nhiên, có nhiều bộgiảimã trong thực tếtích cực tín hiệu output
đượcchọnởmứcthấptrong khi các output khác ởmức cao
Decoder
CO1009 Digital Systems –Chương 7: Mạch LuậnLý MSI
5

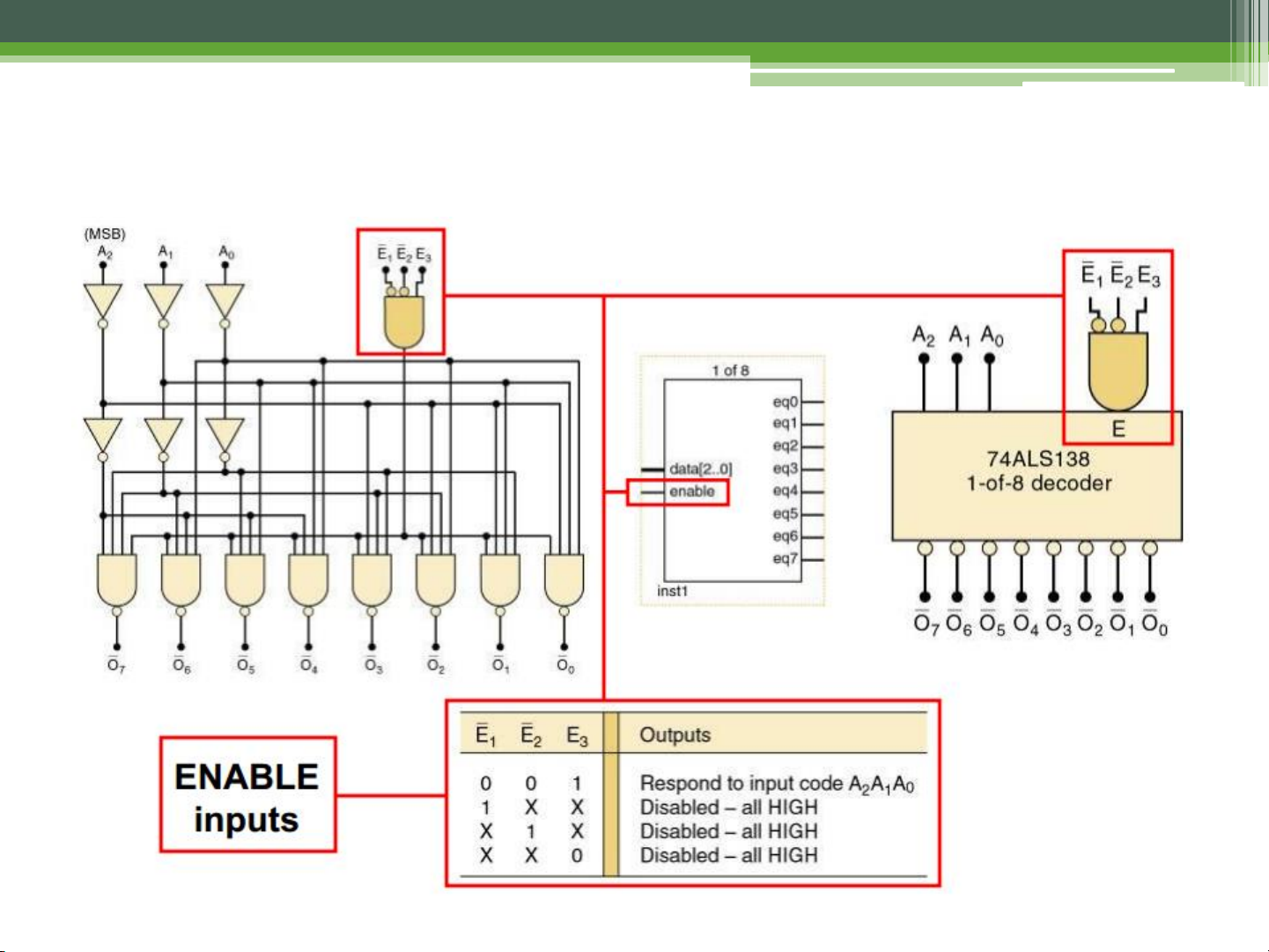

Decoder –74LS138
