Bài giảng Hệ thống khởi động

TRƯỜNG ĐẠI HỌC CÔNG NGHỆ ĐỒNG NAI KHOA CÔNG NGHỆ BỘ MÔN : ĐIỆN ĐỘNG CƠ

BÀI GIẢNG : HỆ THỐNG KHỞI ĐỘNG

Nhiệm Vụ, Yêu Cầu

Phân Loại

Cấu Tạo Máy Khởi Động

Nguyên Lý Tạo Ra Moment

Nguyên Lí Hoạt Động

Kiểm Tra Hư Hỏng

Nhiệm vụ, yêu cầu của hệ thống khởi động ô tô

Nhiệm vụ Hệ thống khởi động trên ô tô có nhiệm vụ khởi động động cơ bằng cách kéo động cơ quay với tốc độ cần thiết, đảm bảo cho động cơ tạo ra hòa khí và nén hòa khí đến nhiệt độ thích hợp để quá trình cháy hòa hí và sinh công diễn ra

Tốc độ vòng quay khởi động tối thiểu của động cơ xăng khoảng 50-100 v/p và của động cơ diesel khoảng 100- 200 v/p.

• yêu cầu kĩ thuật với máy khởi động Máy khởi động phải quay được trục khủyu động cơ với tốc độ thấp nhất mà động cơ có thể nổ đuợc. Nhiệt độ làm việc không được quá giới hạn cho phép. Phải bảo đảm khởi động lại được nhiều lần. Tỉ số truyền từ bánh răng của máy khởi động và bánh răng của bánh đà nằm trong giới hạn (từ 9 đến 18). Chiều dài, điện trở của dây dẫn nối từ accu đến máy khởi động phải nằm trong giới hạn quy định (<1 m). Moment truyền động phải đủ để khởi động động cơ.

Phân Loại

Máy khởi động được phân loại dựa vào hai thành phần Phần motor điện và Phần truyền động

Phần motor điện được phân ra thành nhiều loại theo kiểu đấu dây .

Phần truyền động phân theo cách truyền động của máy khởi động đến động cơ.

Phân loại theo kiểu đấu dây

Phân loại theo truyền động

Truyền động trực tiếp với bánh đà : loại này thường dùng trên xe đời cũ và những động cơ có công suất lớn

Truyền động phải qua hộp giảm tốc:Loại này được sử dụng nhiều trên xe đời mới. Phần motor điện một chiều có cấu tạo nhỏ gọn và có số vòng quay khá cao

CẤU TẠO MÁY KHỞI ĐỘNG

Động Cơ Điện

Cơ Cấu Gài Khớp

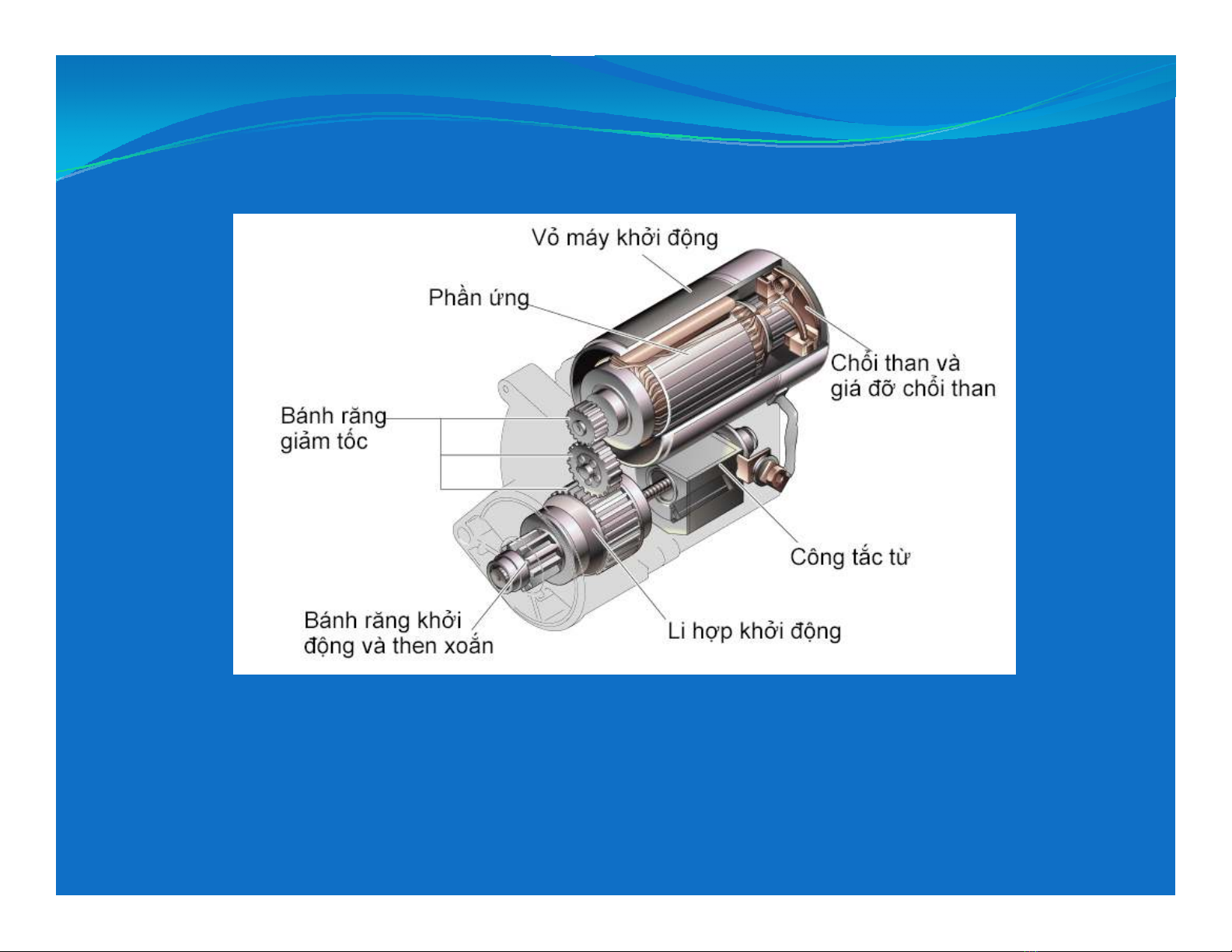

Hình 21. Các bộ phận của máy khởi động

Phần Ứng Công Tắc Từ

Vỏ Máy Khởi Động Bộ Truyền Bánh Răng Giảm Tốc

Li Hợp Khởi Động

Chổi Than Và Giá Đỡ Chổi Than

Bánh Răng Bendix Và Then Xoắn

Phần ứng

Vỏ máy khởi động

Chổi than và giá đỡ chổi than

Công tắc từ

Bộ truyền giảm tốc

Li hợp khởi động

Bánh răng bendix và then xoắn

nguyên lý tạo ra moment

Lực sinh ra giữa các nam châm

Lực từ sinh ra trên khung dây

Nguyên lí hoạt động

Hút Vào

Giữ

Hồi Về

Kiểm Tra Hư Hỏng

Kiểm tra Rotor

Kiểm tra chạm mạch các khung dây rotor

Kiểm tra thông mạch cuộn rotor

Kiểm tra cổ góp

Kiểm tra stator

Kiểm tra thông mạch cuộn Stator

Kiểm tra cách điện stator

Kiểm tra cuộn hút, cuộn giữ
