Bài giảng Hệ thống phun xăng điện tử giới thiệu tổng quát về hệ thống phun xăng điện tử, cách bố trí hệ thống nhiên liệu, cấu trúc tổng quát của hệ thống phun xăng điện tử, phân loại hệ thống phun xăng điện tử, cấu trúc hệ thống LEFI, cấu trúc hệ thống LEFI,...

Chủ đề:
Lưu

Nội dung Text: Bài giảng Hệ thống phun xăng điện tử

  1. HỆ THỐNG PHUN XĂNG ĐIỆN TỬ ------------------- • 1. Hệ thống cung cấp nhiên liệu. • 2. Hệ thống nạp không khí. • 3. Hệ thống điện điều khiển.
  2. CẤU TRÚC TỔNG QUÁT BỘ ĐIỀU ÁP BƠM NHIÊN LIỆU KIM PHUN ĐIỀU KHIỂN BƠM NL PHUN KHỞI ĐÔNG KIM LỌC - BỘ DẬP DAO ĐỘNG TRA - CHẨN ĐOÁN KIỂM

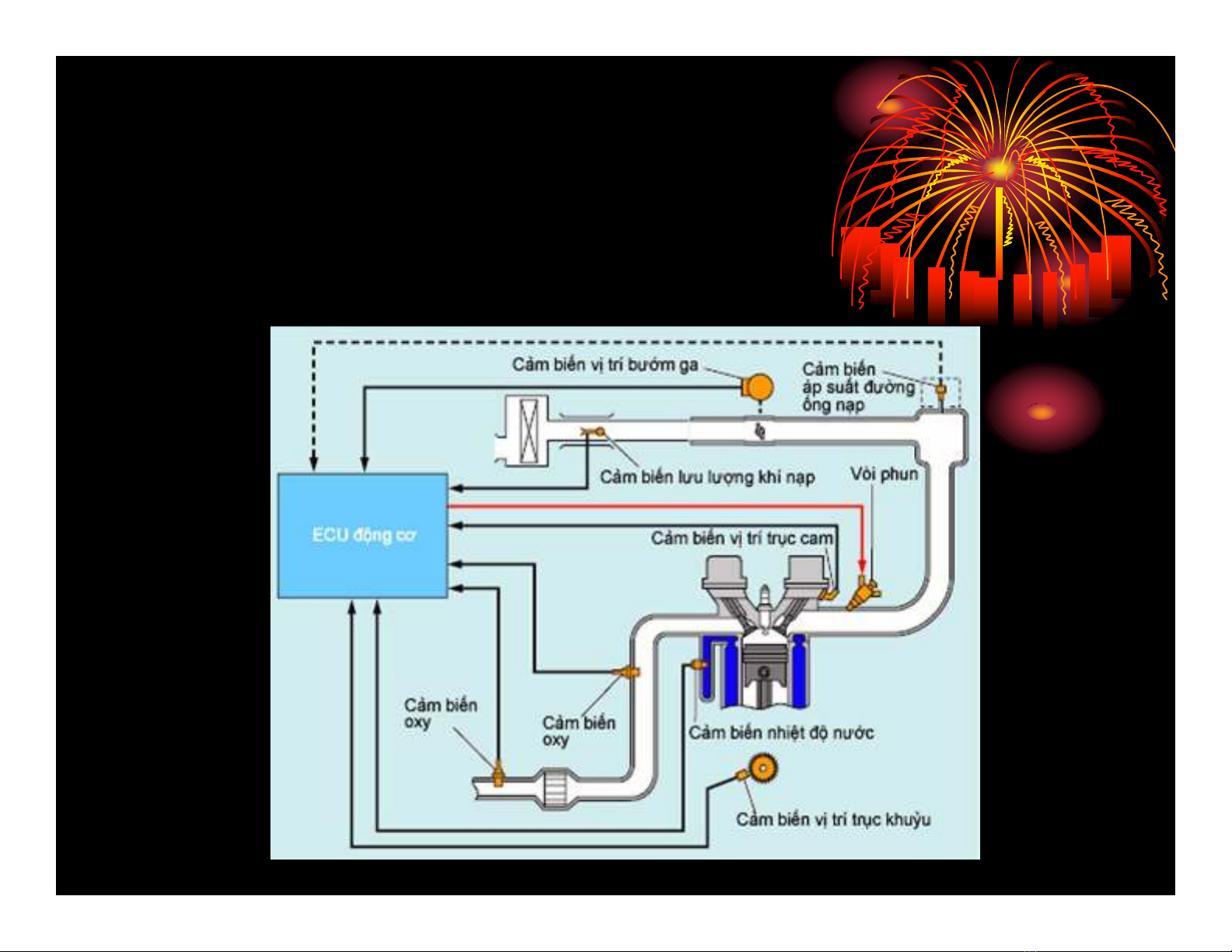

  3. I.KHÁI QUÁT. • ECU CĂN CỨ VÀO CÁC TÍN HIỆU, CÁC CẢM BIẾN ĐỂ ĐIỀU KHIỂN THỜI GIAN MỞ KIM PHUN.
  4. II.BỐ TRÍ HỆ THỐNG NHIÊN LIỆU
  5. III. CẤU TRÚC TỔNG QUÁT Bơm xăng Lọc xăng Thùng xăng Bộ dập dao động ộng Bộ điều áp Ôáng phân phối Các xy lanh Các kim phun
  6. IV.PHÂN LOẠI. CÓ HAI KIỂU: 1.DÙNG BỘ ĐO GIÓ ĐỂ KIỂM TRA LƯU LƯỢNG KHÔNG KHÍ NẠP. 2.KIỂM TRA ÁP SUẤT TRONG ĐƯỜNG ỐNG NẠP.
  7. 1. CẤU TRÚC HỆ THỐNG L - EFI
  8. 2. CẤU TRÚC HỆ THỐNG D- EFI
  9. V.HỆ THỐNG NHIÊN LIỆU.
  10. HỆ THỐNG KHÔNG CÓ ĐƯỜNG HỒI
  11. A. BƠM NHIÊN LIỆU BÔM NHIEÂN LIEÄU KIEÅU TURBINE KIEÅU CON LAÊN
  12. 1. BƠM TURBINE - Động cơ điện 12DCV. - Bơm dạng cánh. - Van một chiều. - Van an toàn. - Bơm được đặt trong thùng nhiên liệu.
  13. 2. BƠM CON LĂN.  Động cơ điện 12DCV.  Bơm dạng con lăn.  Van một chiều.  Van an toàn.  Bộ dập dao động.  Bơm có thể bố trí bên trong hoặc bên ngoài thùng nhiên liệu
  14. 3. BƠM PHUN
  15. B.ĐIỀU KHIỂN BƠM NHIÊN LIỆU PHÖÔNG PHAÙP ÑIEÀU KHIEÅN BÔM ON/OFF MOÄT TOÁC ÑOÄ ON/OFF NHIEÀU TOÁC ÑOÄ DUØNG ECU DUØNG CONTACT BÔM ECU & ECU BÔM NL ECU & RÔ LE BÔM & ÑIEÄN TRÔÛ
  16. 1. DÙNG CONTACT BƠM
  17. 2. ĐIỀU KHIỂN ON /OFF BỞI ECU. KIỂU 1
  18. ĐIỀU KHIỂN ON – OFF BỞI ECU. KIỂU 2
  19. ISUZU – DAEWOO – FORD
