Nội Dung
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Tổ chức bộ vi xử lý (CPU)
•Đơn vị xử lý
•Thanh ghi
•Tập lệnh
•Kỹ thuật ống dẫn Pipeline
•Siêu vô hướng (superscalar)
TỔ CHỨC BỘ VI XỬ LÝ TRUNG TÂM (CPU) – CẤU TRÚC CƠ BẢN
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính

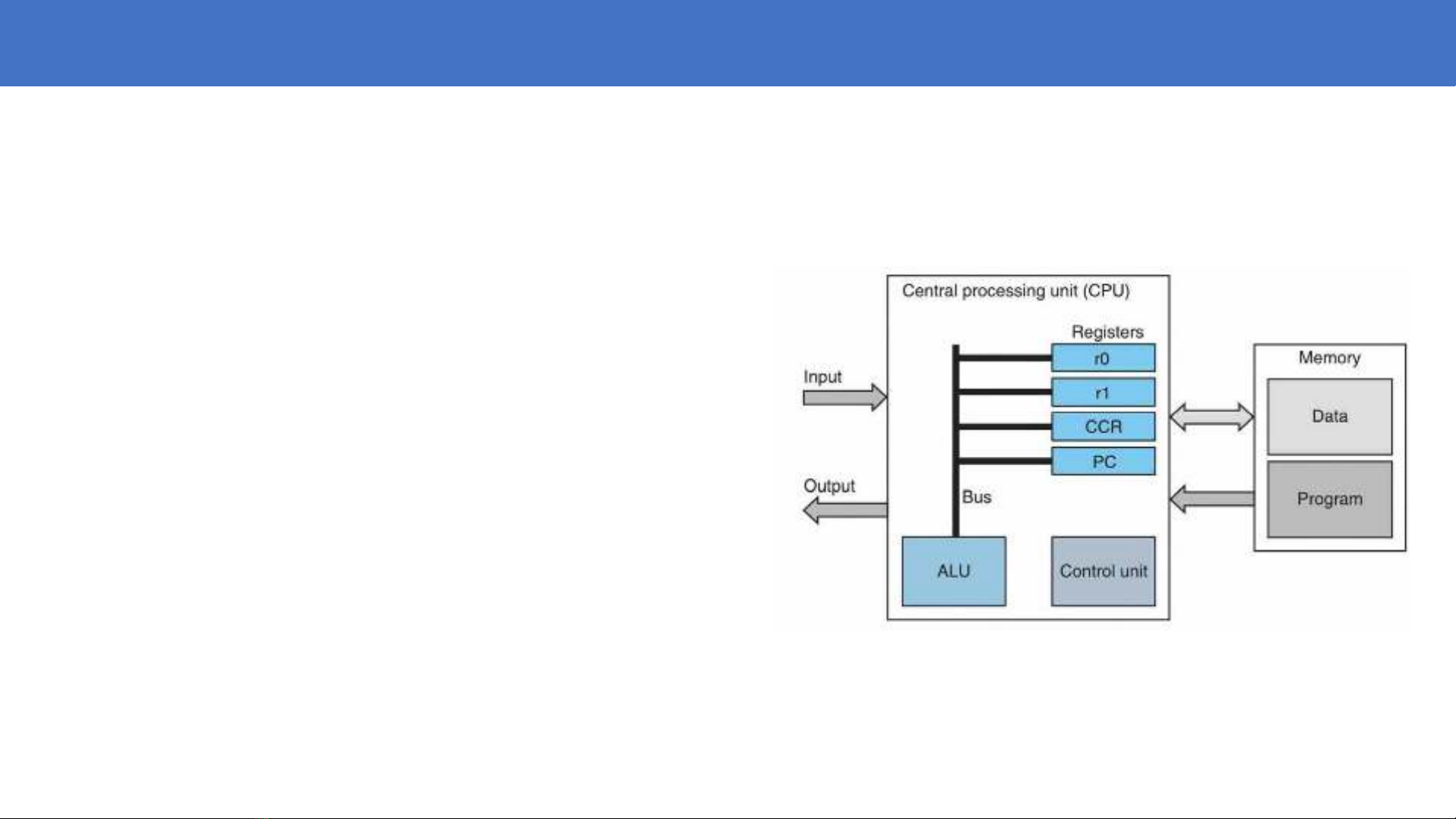

❑Cấu trúc cơ bản bao gồm:
•Đơn vị điều khiển (Control Unit –CU)
•Đơn vị số học và logic (Arithmetic and Logic Unit –
ALU)
•Tập thanh ghi (Register File –RF), bộ nhớ (memory)
và các thanh buses để kết nối các thành phần.
TỔ CHỨC BỘ VI XỬ LÝ TRUNG TÂM (CPU) – CẤU TRÚC CƠ BẢN
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Đơn vị điều khiển (Control Unit –CU): điều khiển hoạt động của máy tính theo chương trình đã thiết
kế sẵn.
•Đơn vị số học và logic (Arithmetic and Logic Unit –ALU): Thực hiện các phép toàn số học và phép toán
logic.
•Tập thanh ghi (Register File –RF):Lưu trữ các thông tin tạm thời phục vụ cho hoạt động của CPU.
•Đơn vị nối ghép bus (Bus Interface Unit –BIU): kết nối và trao đổi thông tin giữa bus bên trong
(Internal Bus) và bus bên ngoài (External Bus)
ĐƠN VỊ ĐIỀU KHIỂN – CONTROL UNIT
Khoa Công Nghệ Thông Tin – Đại học Sài Gòn Kiến Trúc Máy Tính
•Chức năng của đơn vị điều khiển:
oĐiều phối chuỗi di chuyển dữ liệu vào, ra và giữa nhiều đơn
vị của bộ xử lý.
oGiải mã các lệnh để xác định các phép tính mà lệnh yêu cầu.
oĐiều khiển dòng dữ liệu bên trong bộ xử lý.
oNhận chuỗi tín hiệu điều khiển đã chuyển đổi từ tập lệnh
của các thanh ghi.
oĐiều khiển các đơn vị thực thi (ALU, thanh ghi, …)chứa
trong CPU.
oĐảm nhiệm đa tác vụ:Nạp (fetching),giải mã (Decoding),
thực thi lệnh,lưu trữ kết quả.
Tín hiệu xung nhịp từ mạch tạo dao động bên
ngoài
Các cờ cho biết trạng thái của CPU
