QUÁ TRÌNH NÉN KHÍ
TRONG MÁY NÉN
Trường ĐHBK Hà nội -Viện KH&CN Nhiệt-Lạnh -Bộ môn Kỹ thuật nhiệt
Đ/c: Phòng 201 nhà C7 ĐHBK Hà nội ĐT: (04) 8.692.333
ỨNG DỤNG CỦA KHÍ NÉN
•Cấp năng lượng cho các hệ thống điều khiển
•Cấp năng lượng cho một số loại máy công cụ cỡ nhỏ:
khoan, búa, đục, tuốc-nơ-vít, máy mài...
•Thổi sạch các chi tiết trong gia công cơ khí
•Phun sơn
Ưu điểm của khí nén: sạch sẽ, dễ kiếm và an toàn
Trường ĐHBK Hà nội -Viện KH&CN Nhiệt-Lạnh -Bộ môn Kỹ thuật nhiệt
Đ/c: Phòng 201 nhà C7 ĐHBK Hà nội ĐT: (04) 8.692.333
NGUYÊN LÝ HOẠT ĐỘNG
F, L
−=
+
+=
2
2
2
2
ddl
dlddidq
n
n
=− 2
2
dvdp

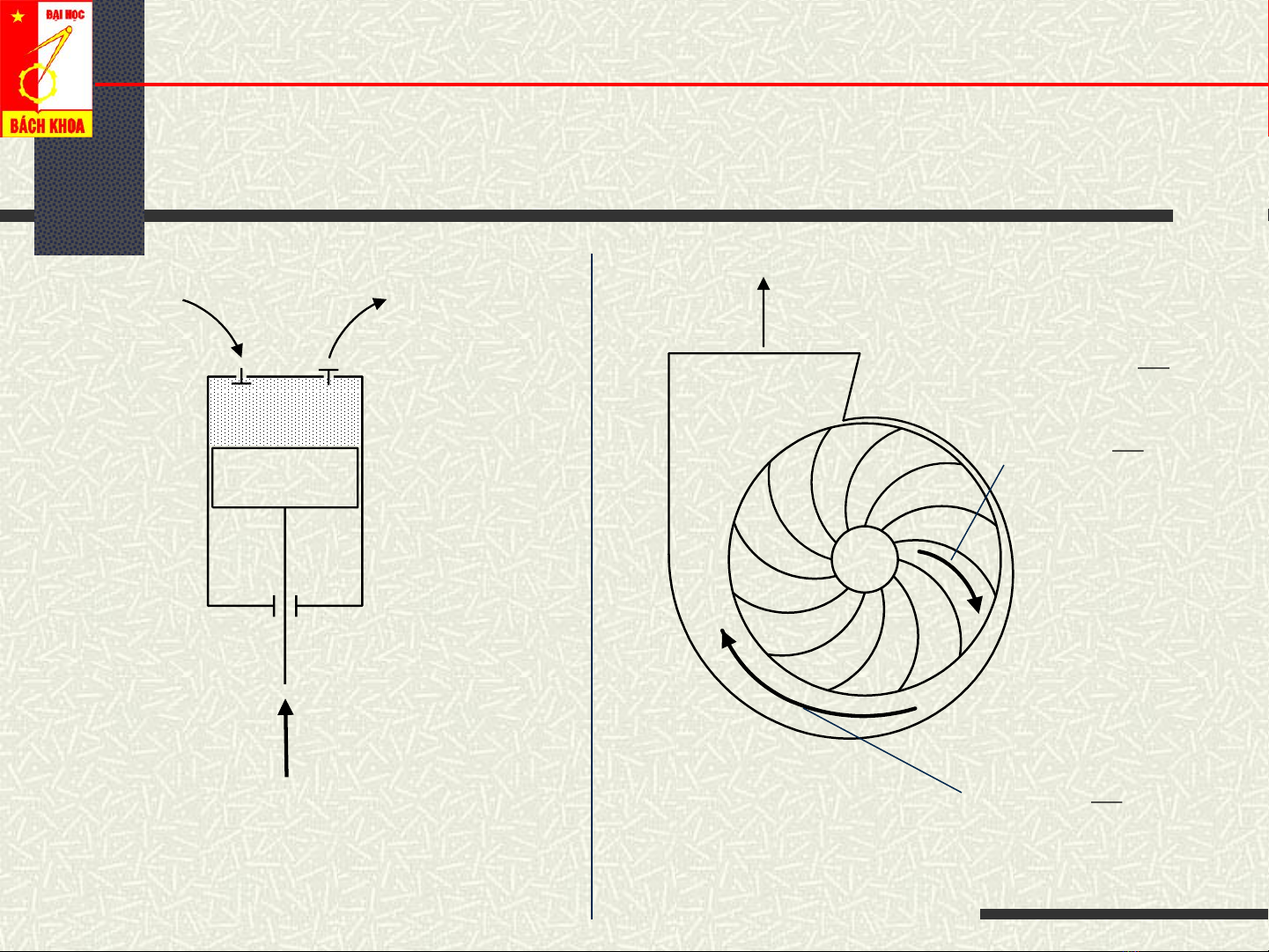

Máy nén tĩnh Máy nén động
Trường ĐHBK Hà nội -Viện KH&CN Nhiệt-Lạnh -Bộ môn Kỹ thuật nhiệt
Đ/c: Phòng 201 nhà C7 ĐHBK Hà nội ĐT: (04) 8.692.333
PHÂN LOẠI MÁY NÉN VÀ ĐẶC ĐIỂM
Trường ĐHBK Hà nội -Viện KH&CN Nhiệt-Lạnh -Bộ môn Kỹ thuật nhiệt
Đ/c: Phòng 201 nhà C7 ĐHBK Hà nội ĐT: (04) 8.692.333
Máy nén tĩnh: pittông (reciprocating), trục
vít (screw), trục xoắn (scroll), rô-to...
* Tỉ số nén lớn, năng suất nhỏ, dòng khí nén
không liên tục nên cần có thêm bình chứa.
Máy nén động: ly tâm (centrifugal), hướng
trục (axial).
* Có đặc điểm ngược so với máy nén tĩnh.
MÁY NÉN PITTÔNG MỘT CẤP LÝ TƯỞNG
Trường ĐHBK Hà nội -Viện KH&CN Nhiệt-Lạnh -Bộ môn Kỹ thuật nhiệt
Đ/c: Phòng 201 nhà C7 ĐHBK Hà nội ĐT: (04) 8.692.333

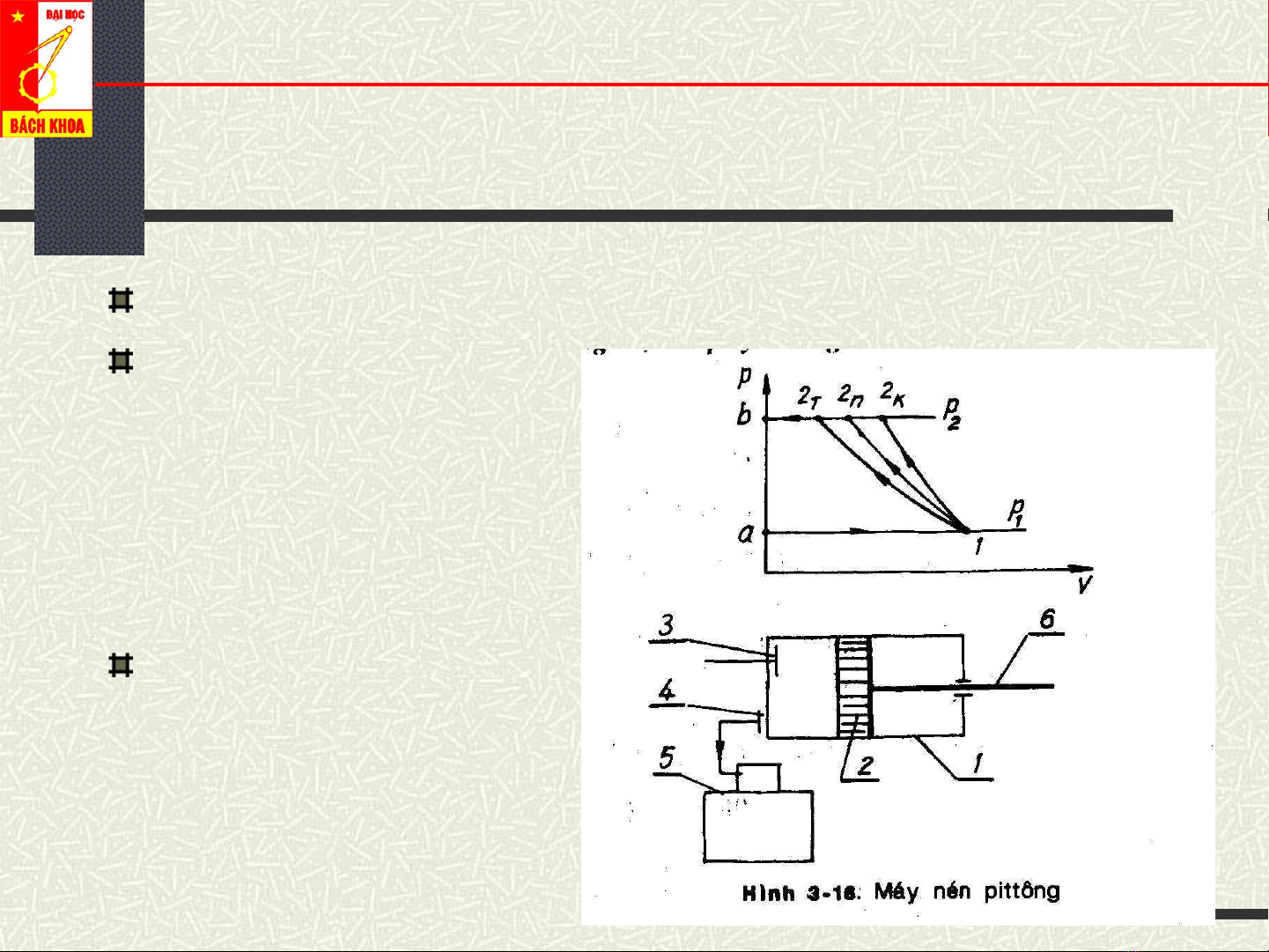

Không có thể tích thừa
Sơđồ:
1: Xy lanh, 2: pittong
3: Van hút; 4: Van xả
5: Bình chứa
6: Thanh truyền
Nguyên lý
a-1: Van hút mở, van xả đóng
1-2: Van hút + van xả đều đóng
2-b: Van hút đóng, van xả mở
