FET - Field-Effect Transistor
FET gồm 2 loại chính:
- JFET: Junction FET
- MOSFET: Metal-Oxide-Semiconductor FET
Trong phần này chúng ta chỉ khảo sát MOSFET, trường hợp JFET có thể
áp dụng tương tự.
Một số ưu điểm của MOSFET so với BJT:
- Kích thước nhỏ hơn, chế tạo đơn giản hơn.
- Tiêu thụ ít công suất hơn
- Các mạch chức năng có thể sử dụng ít điện trở hơn.
1. Giới thiệu
Nguyễn Phước Bảo Duy - HCMUT
CuuDuongThanCong.com https://fb.com/tailieudientucntt
n-channel enhancement-type MOSFET or NMOS:
1. Giới thiệu
Nguyễn Phước Bảo Duy - HCMUT
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Khi điện áp vGS đạt tới một
ngưỡng Vt nhất định thì một kênh
dẫn được tạo ra.
Thông thường Vt ~ 0.3-1.0V.
Đặt vOV = vGS - Vt: overdrive
voltage or effective voltage.
1. Giới thiệu
Nguyễn Phước Bảo Duy - HCMUT
CuuDuongThanCong.com https://fb.com/tailieudientucntt

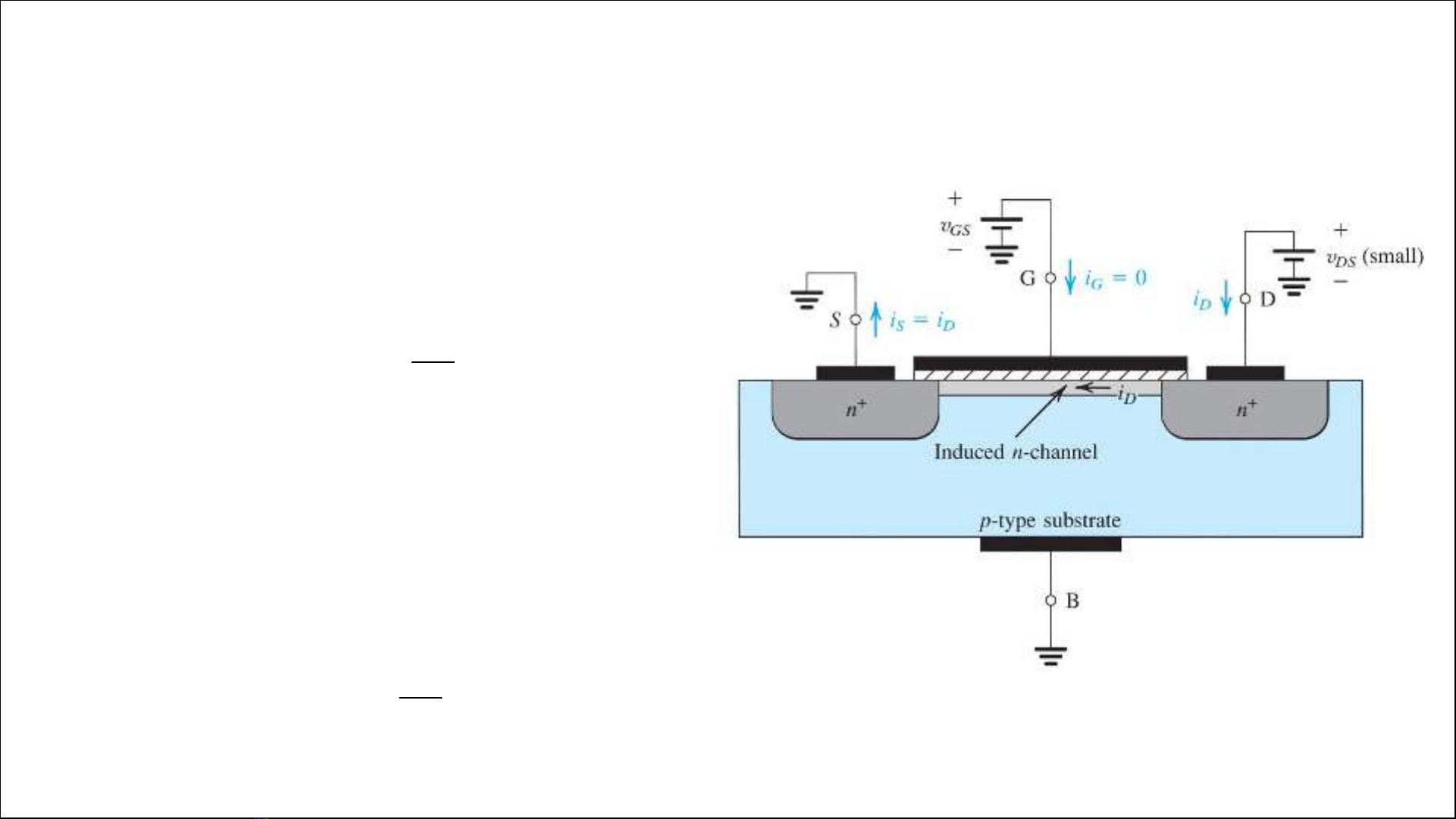

Khi đặt điện áp nhỏ vDS vào cực
D, cố định vGS thì có dòng:
trong đó: kn = (
nCo x )(W/L)
(A/V2) là thông số phụ thuộc vào
quá trình sản xuất MOSFET.
Dẫn nạp:
1. Giới thiệu
Nguyễn Phước Bảo Duy - HCMUT
DSOVoxnD vV
L
W
Ci
)(
OVnOVoxnDS vkV
L
W
Cg
)(
