TS Nguyễn Văn Hạp BM CN Nhiệt Lanh – ĐH Bách Khoa Tp.HCM
Chapter 4: Chu trình thiết bị động lực hơi nước (Vapor power cycles)
4.1 Khái niệm bản
4.2 Chu trình bản của thiết bị động lực hơi nước
1
CuuDuongThanCong.com https://fb.com/tailieudientucntt
LOGO
TS Nguyễn Văn Hạp BM CN Nhiệt Lanh – ĐH Bách Khoa Tp.HCM
Chapter 4: Chu trình thiết bị động lực hơi nước (Vapor power cycles)
4.1 Khái niệm bản
2
thiết bị nhiệt sử dụng môi chất làm việc nước hơi
nước để chuyển nhiệt năng thành năng trên quy lớn.
Đây chu trình thuận chiều,để đánh giá hiệu quả của chu
trình người ta dùng hiệu suất nhiệt.
1
2
1q
q
1
q
w
η

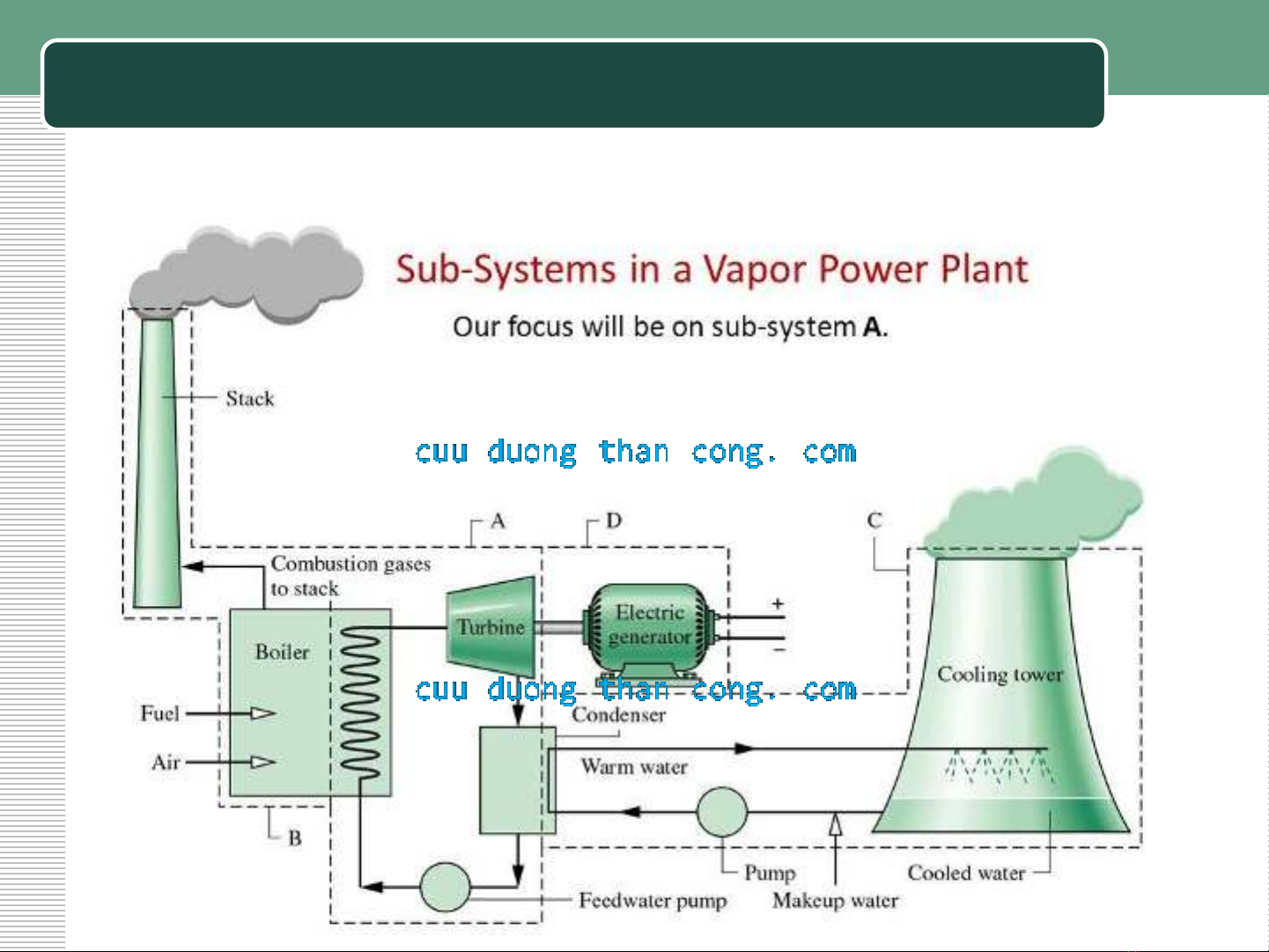

Ứng dụng rộng rãi trong cuộc sống:nhà máy nhiệt điện,
nhà máy điện hạt nhân, địa nhiệt, thu hồi nhiệt thải
CuuDuongThanCong.com https://fb.com/tailieudientucntt
LOGO
TS Nguyễn Văn Hạp BM CN Nhiệt Lanh – ĐH Bách Khoa Tp.HCM
Chapter 4: Pure substance (Chất thuần khiết)
4.1 Khái niệm bản
3
CuuDuongThanCong.com https://fb.com/tailieudientucntt
LOGO
TS Nguyễn Văn Hạp BM CN Nhiệt Lanh – ĐH Bách Khoa Tp.HCM
Chapter 4: Chu trình thiết bị động lực hơi nước (Vapor power cycles)
4

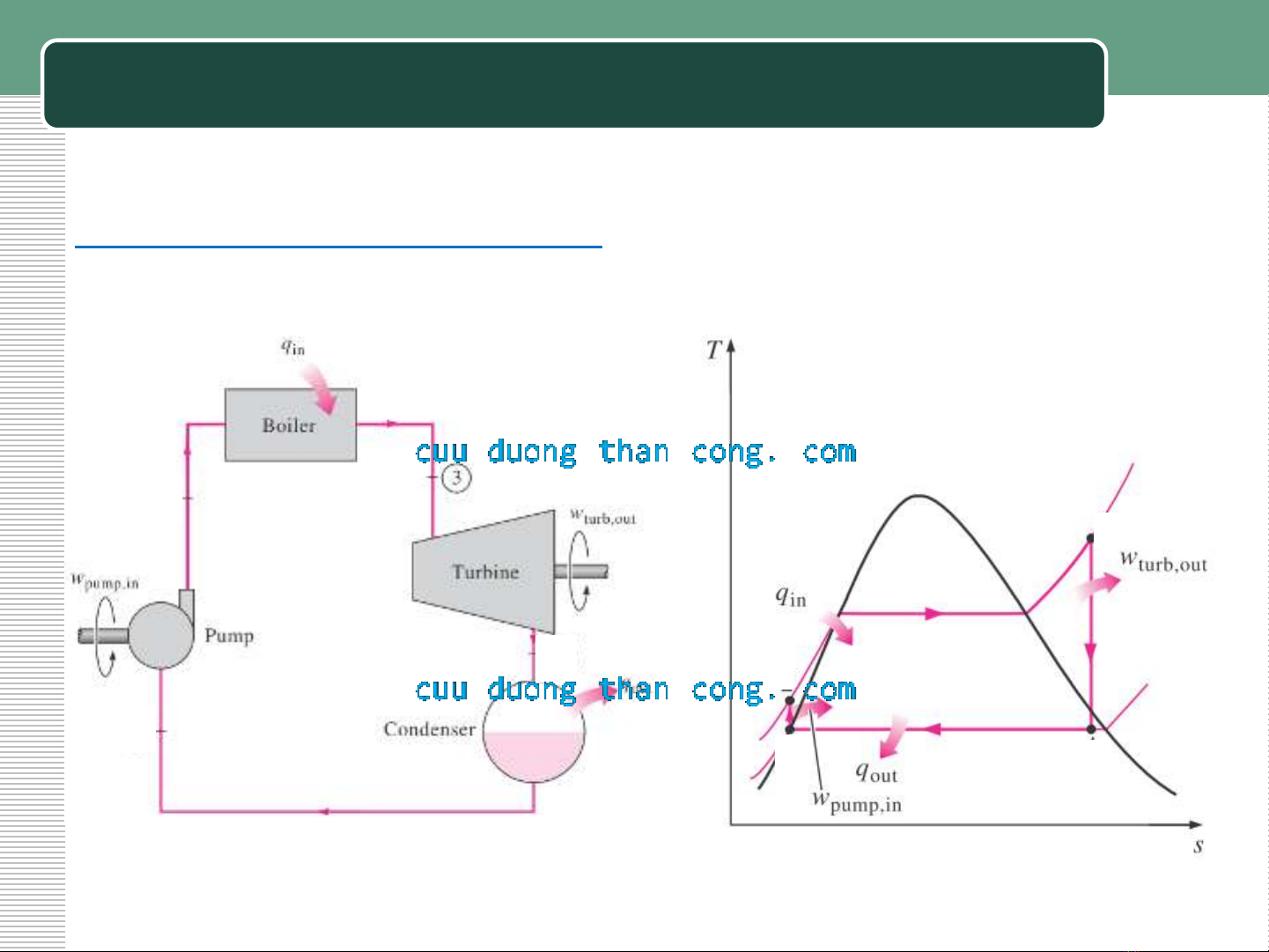

4.2 Chu trình bản của thiết bị động lực hơi nước Chu trình Rankine
đồ nguyên của chu trình Rankine
2
2
3
4
1
3
4
1-2: QT giãn nở đoạn nhiệt trong
turbine
2-3: QT ngưng tụ trong bình ngưng
3-4: QT bơm nước
4-1 QT bay hơi trong hơi
CuuDuongThanCong.com https://fb.com/tailieudientucntt
LOGO
TS Nguyễn Văn Hạp BM CN Nhiệt Lanh – ĐH Bách Khoa Tp.HCM
Chapter 4: Chu trình thiết bị động lực hơi nước (Vapor power cycles)
5
4.2 Chu trình bản của thiết bị động lực hơi nước Chu trình Rankine
Tính toán chu trình Rankine
S
T
1
2
3
5
p=const
4T=const
p=const
x=0
x=1
s1=s2
s3=s4
chu trình carnot
-Nhiệt lượng nhận vào:
q1= i1i4
-Nhiệt lượng nhả ra:
|q2| = i2i3
-Công sinh ra turbine:
wT= i1i2
-Công tiêu hao bơm cấp:
wb= i4i3
-Công sinh ra của chu trình:
w = wT- wb
