BÀI 7.
THIẾT KẾ AN TOÀN BẢO MẬT CHO
HỆ THỐNG MẠNG
Bùi Trọng Tùng, SoICT, HUST
1
Nội dung
•Khái niệm chung về thiết kế hệ thống mạng
•Quá trình thiết kế an toàn bảo mật cho mạng
•Phân tích một số mô hình thiết kế an toàn bảo mật
2
1
2
2
1. TỔNG QUAN VỀ QUY TRÌNH THIẾT KẾ
HỆ THỐNG MẠNG
Bùi Trọng Tùng, SoICT, HUST
3

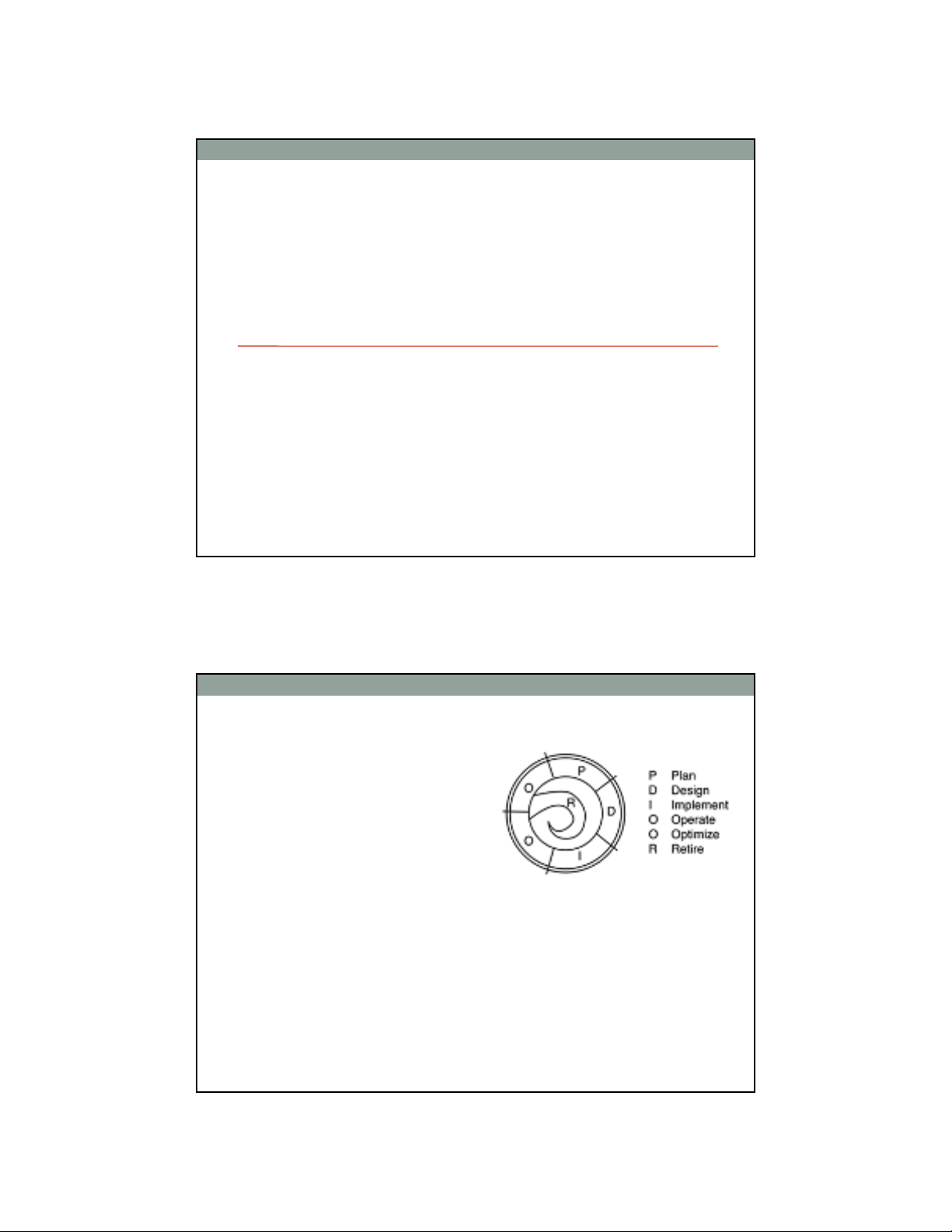

Quy trình thiết kế
•Lập kế hoạch (Planning)
•Xây dựng tiến trình công việc
•Dự trù chi phí
•Dự đoán rủi ro
•Thiết kế (Design)
•Thu thập yêu cầu, khảo sát hiện trạng
•Phân tích
•Đề xuất giải pháp
•Xây dựng sơ đồ thiết kế
•Lập tài liệu
4
3
4
3
Quy trình thiết kế(tiếp)
•Triển khai cài đặt (Implementation)
•Cài đặt phần cứng : triển khai hệ thống cáp mạng, lắp đặt,
cấu hình thiết bị nối kết mạng (hub, switch, router)
•Cài đặt phần mềm
•Cấu hình server, máy trạm
•Cài đặt, cấu hình các dịch vụ mạng
•Tạo người dùng, phân quyền sử dụng
•Vận hành (Operation)
•Kiểm tra
•Sự kết nối giữa các máy tính
•Hoạt động của các dịch vụ
•Mức độ an toàn của hệ thống
Dựa vào bảng đặc tả yêu cầu
•Giám sát : hiệu năng, hiệu suất, độ an toàn mạng
5
Quy trình thiết kế(tiếp)
•Tối ưu hóa (Optimization)
•Đánh giá hiệu năng, hiệu quả mạng
•Xây dựng giải pháp tăng cường hiệu năng, cải thiện hiệu
quả mạng
•Chuẩn bị mở rộng mạng
•Bảo trì (Retirement)
•Khắc phục những vấn đề nảy sinh
6
5
6
4

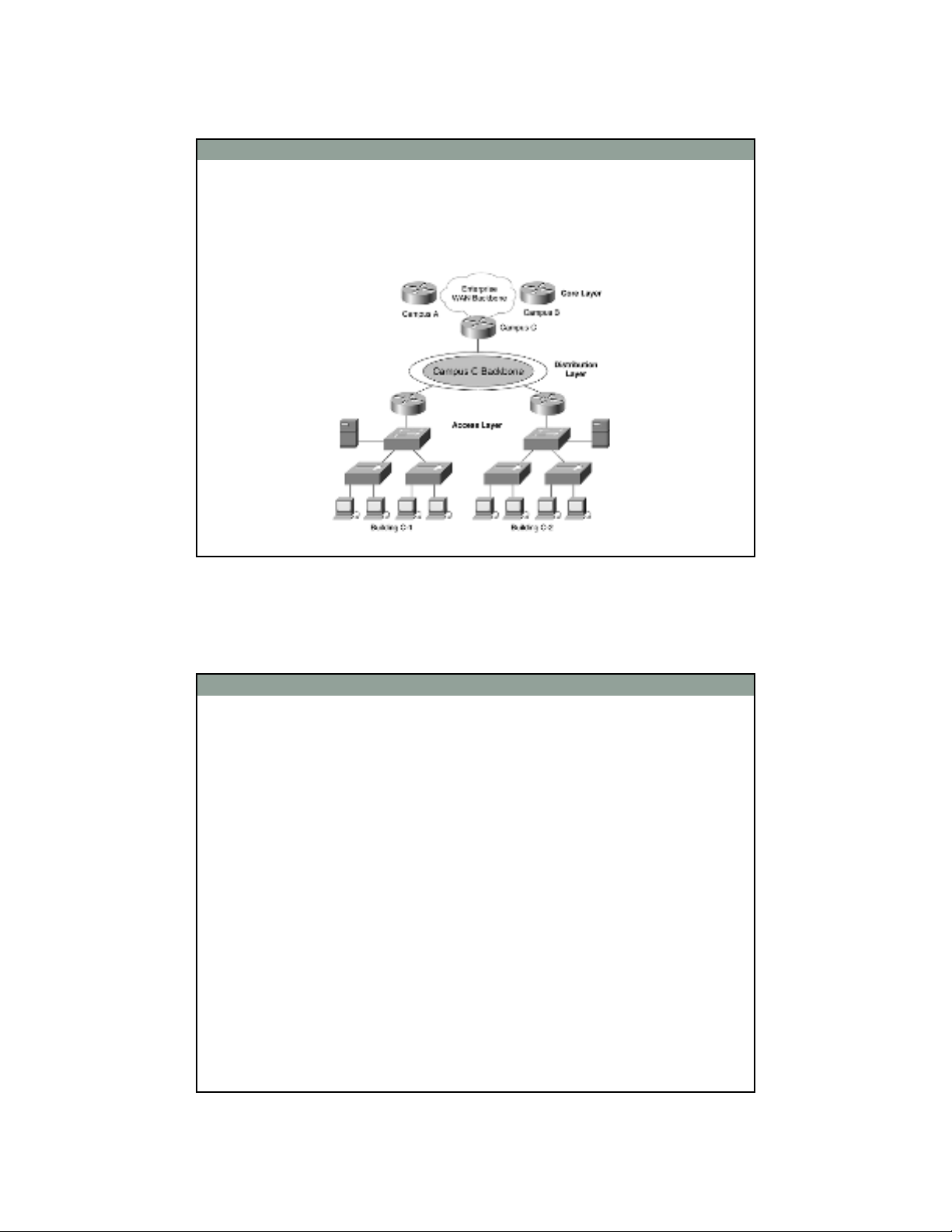

Mô hình thiết kế
•Mô hình phân cấp 3 lớp (3-layer hierarchical topology)
7
Mô hình phân cấp 3 lớp
•Lớp lõi (Core layer)
•Lưu lượng mạng lớn
•Tin cậy, nhanh, chịu lỗi
•Lưu ý :
•Hạn chế thực hiện các cấu hình làm chậm tốc độ xử lý : định
tuyến VLAN, ACL, lọc gói tin...
•Không kết nối trực tiếp máy trạm
•Switch layer 2 : nhanh, dễ mở rộng, rẻ
•Switch layer 3, router : cân bằng tải, giám sát dữ liệu
quảng bá
8
7
8
5
Mô hình phân cấp 3 lớp
•Lớp phân phối (Distribution Layer)
•Triển khai các chính sách của mạng
•ACL, lọc gói, QoS
•Firewall
•Cân bằng tải
•VLAN routing
•Cung cấp các kết nối dự phòng cho lớp truy cập
•Lớp truy cập (Access Layer)
•Có thể triển khai thêm các chính sách từ lớp phân phối
•Cung cấp kết nối tới các nhóm máy trạm
•Phân đoạn mạng
•Lưu ý : không sử dụng router tại lớp này
9

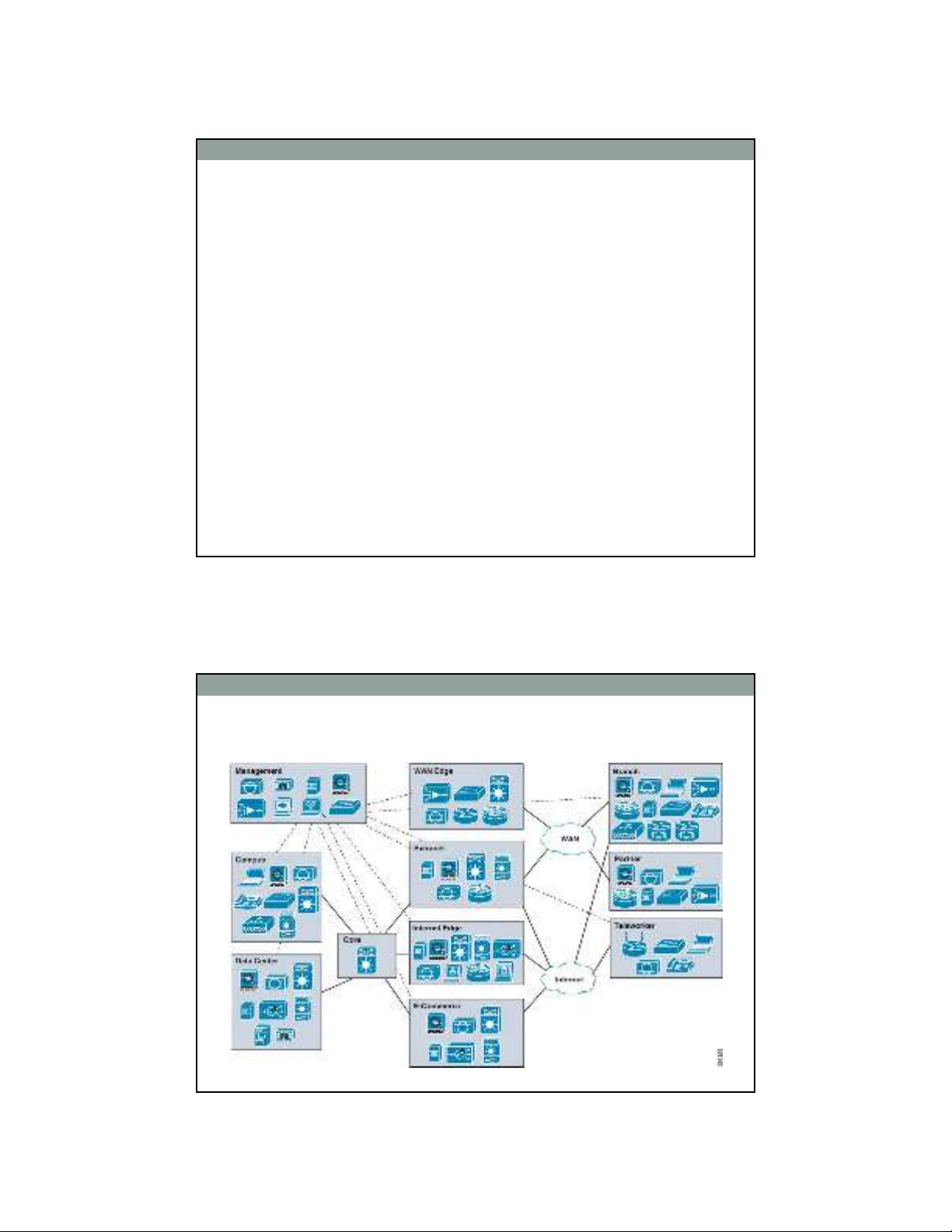

Mô hình mạng doanh nghiệp(1)
