Chương 6
XOẮN THUẦN TÚY THANH
THẲNG
Lê Thị Bích Nam
nam.lethibich@hust.edu.vn
Chương 6
1. Khái niệm chung
1.1. Định nghĩa
1.2. Liên hệ giữa mô men xoắn ngoại lực với công suất và số vòng quay của trục truyền động
1.3. Biểu đồ nội lực
2. Ứng suất trong thanh tròn chịu xoắn
2.1. thí nghiệm
2.2. Các giả thuyết
2.3. Ứng suất trong thanh tròn chịu xoăn
3. Biến dạng trong thanh tròn chịu xoắn
4. Tính thanh tròn chịu xoắn
4.1. Điều kiện bền
4.2. Điều kiện cứng
4.3. Các bài toán cơ bàn
5. Tính lò xo xoắn ốc bước trụ ngắn
6. Bài toán siêu tĩnh khi xoắn

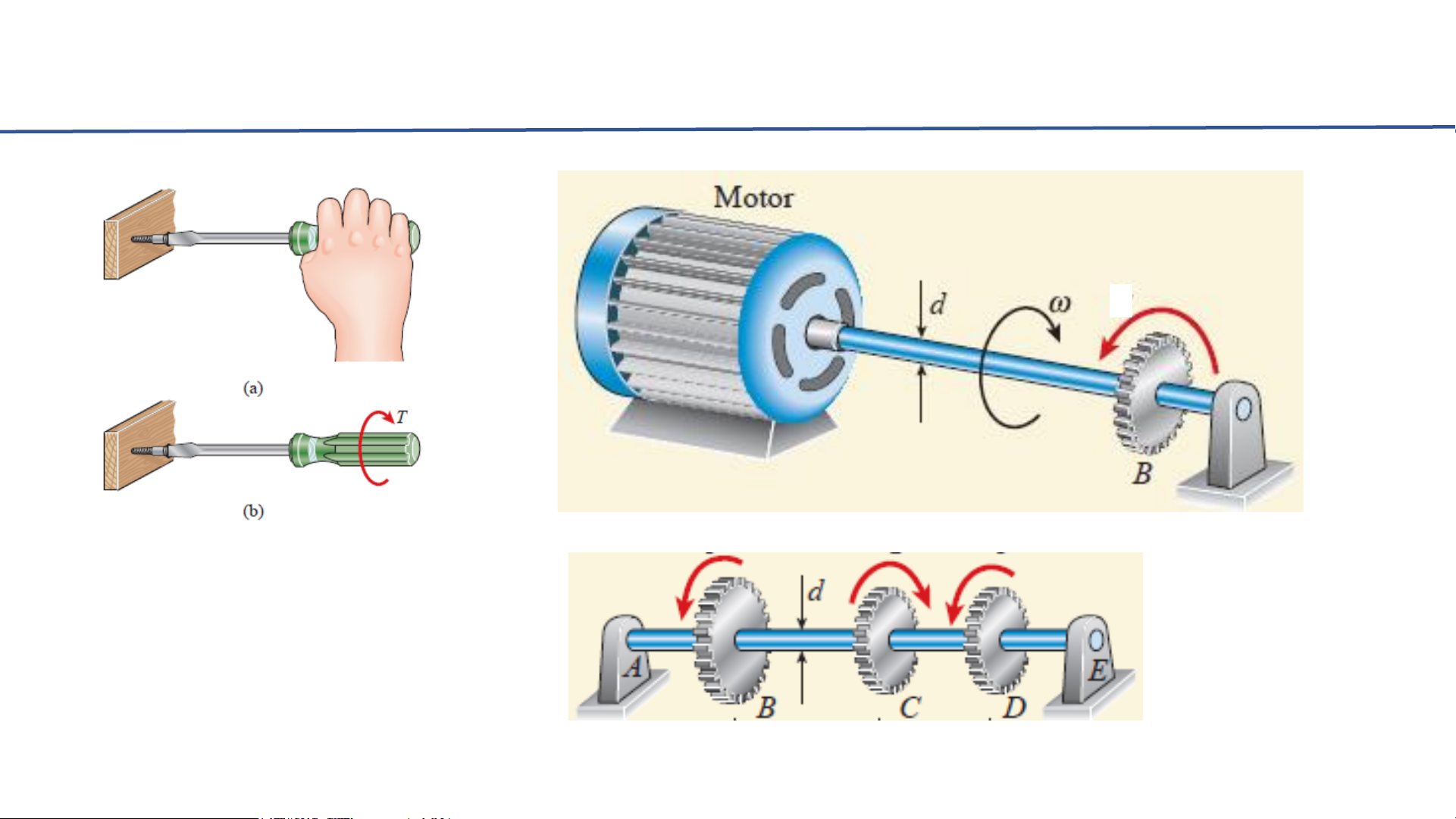

1. Khái niệm chung
M
M1M2M3

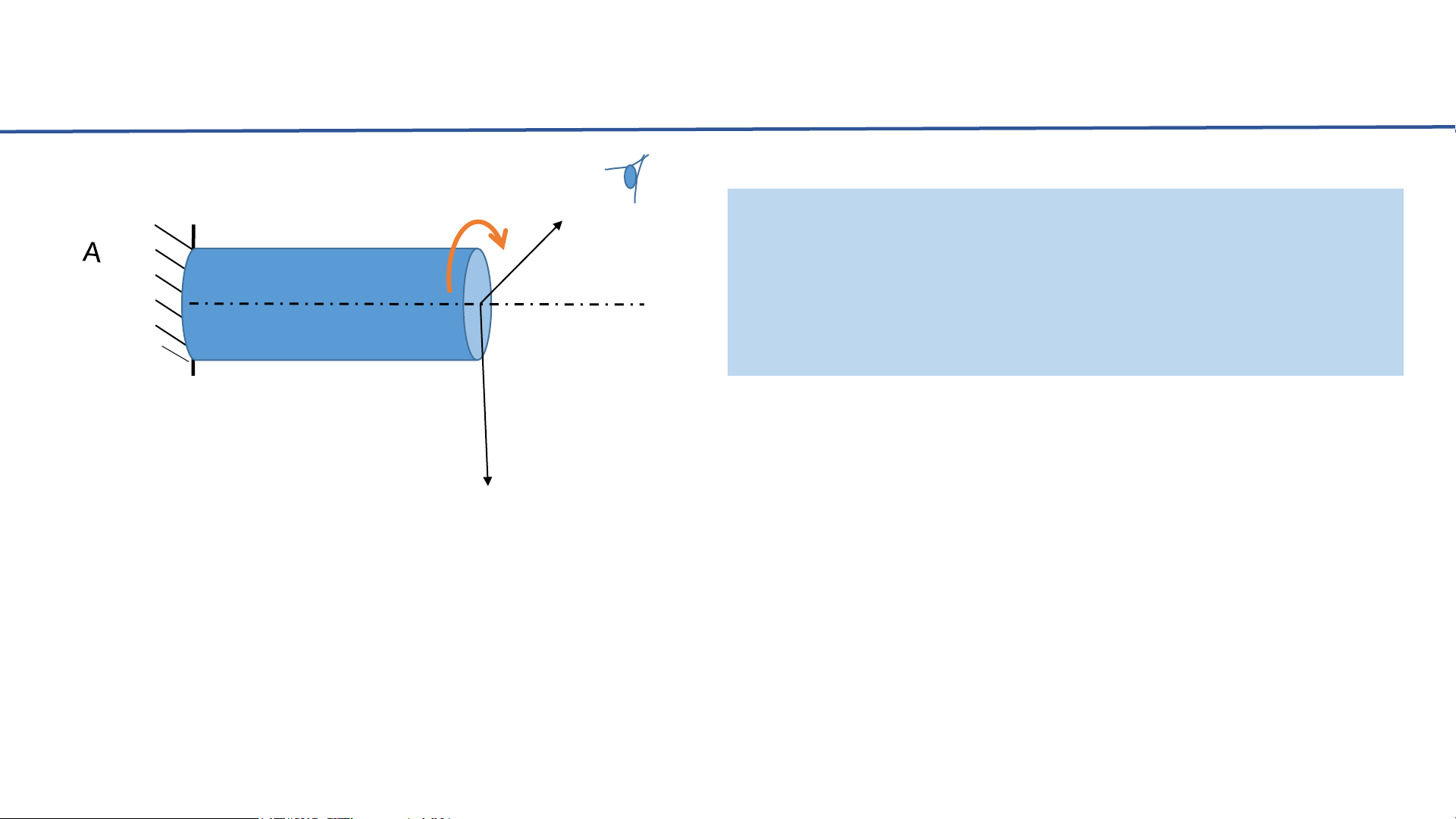

1.1. Định nghĩa
Một thanh được gọi là chịu xoắn thuần túy
nêu như trên các mặt cắt ngang của thanh
chỉ có duy nhất một thành phần nội lực là
mô men xoắn Mzkhác 0
Mz
z
x
yMz> 0 nếu như nhìn vào mặt cắt ta thấy mô men
xoắn nội lực quay cùng chiều kim đồng hồ
Để xác định mô men xoắn tại một mặt cắt bất
kỳ ta dùng phương pháp mặt cắt
1.2. Liên hệ giữa mô men xoắn ngoại lực với công suất
N và số vòng quay n của trục truyền động
Ta có mô men xoắn ngoại lực M được tính như sau:
M (Nm)= 𝑁(𝑊)
𝜔(𝑟𝑎𝑑
𝑠)
M(Nm)=9549𝑁(𝑘𝑊)
𝑛( 𝑣
𝑝ℎ)
M(Nm)=7026𝑁(𝐶𝑣)
𝑛( 𝑣
𝑝ℎ)
Tính theo mã lực 1Cv=736W
