BỘ GIÁO DỤC VÀ ĐÀO VIỆN TIN HỌC XÂY DỰNG – TRƯỜNG ĐẠI HỌC XÂY DỰNG LOGO HỆ THỐNG ĐÀO TẠO XÂY DỰNG RDSIC GIÁO TRÌNH TEKLA STRUCTURE 2019 GV KS.NGUYEN VAN THANH TAM TP HCM 05-2019
Nội dung chính buổi 3: v Mặt phẳng làm việc. v Tạo Liên kết xà gồ (1) v Danh sách vật liệu và tiết diện.

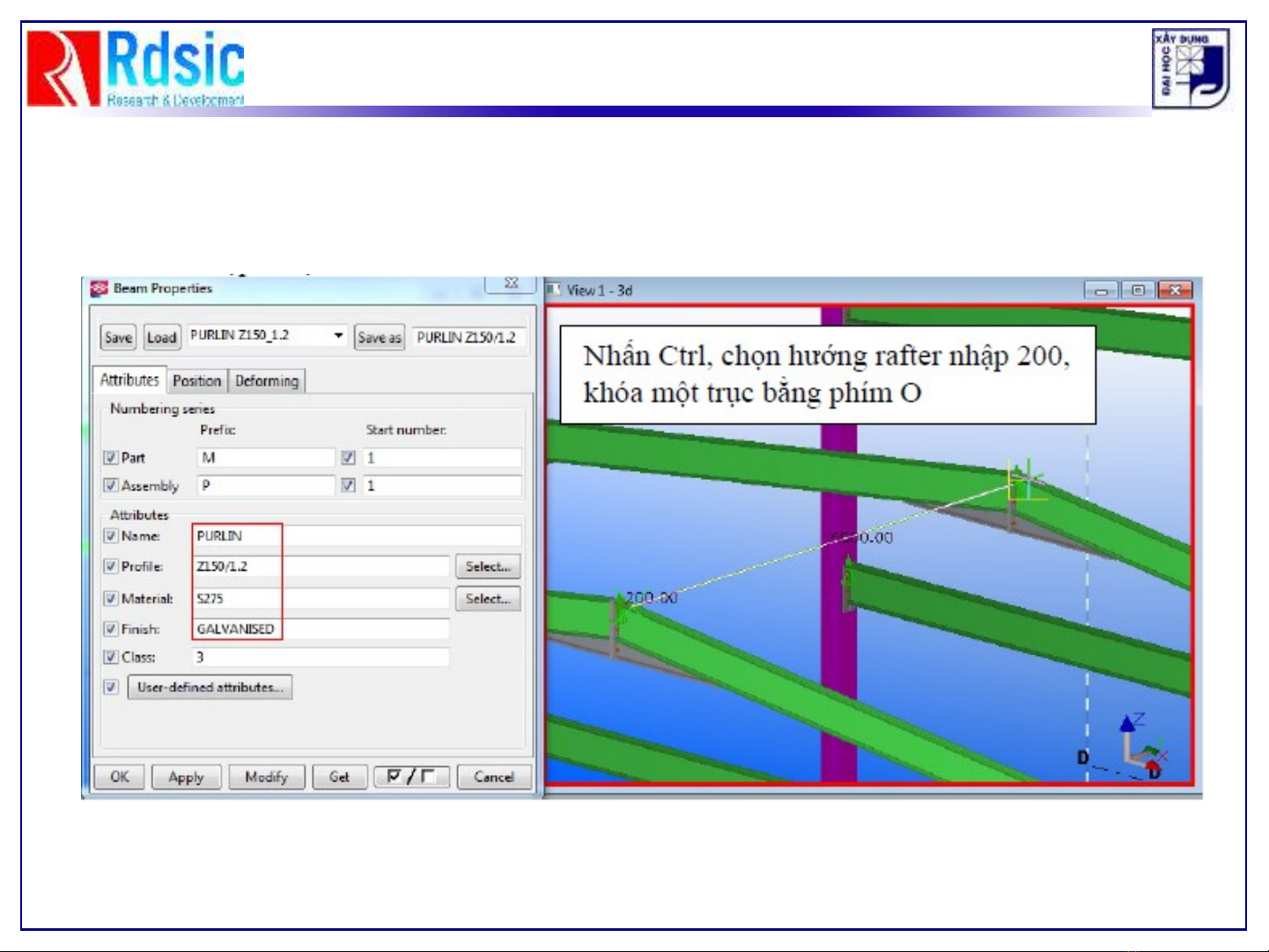

3. Mặt phẳng làm việc: Tạo Purlin theo hộp thoại khai báo sau:

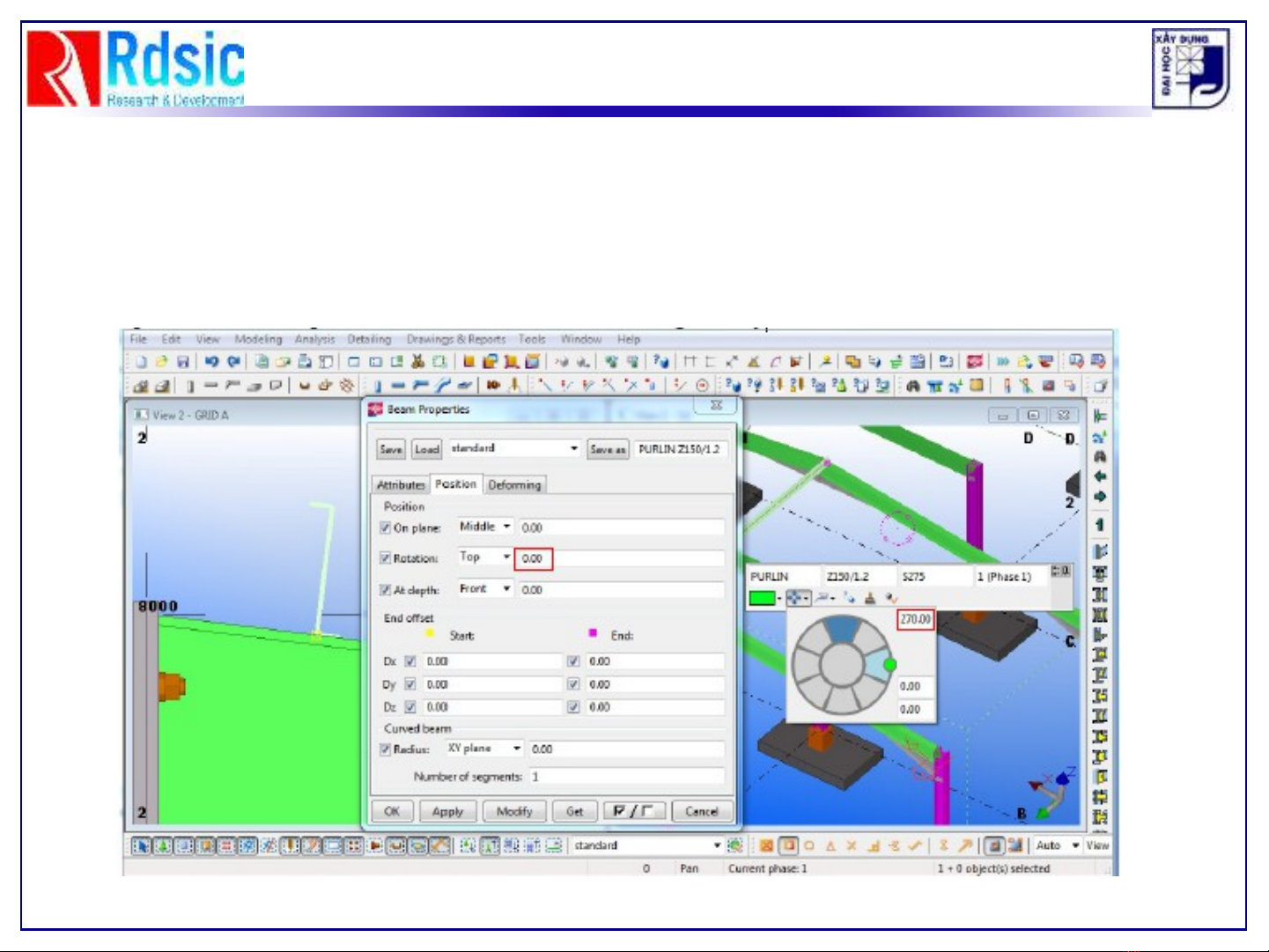

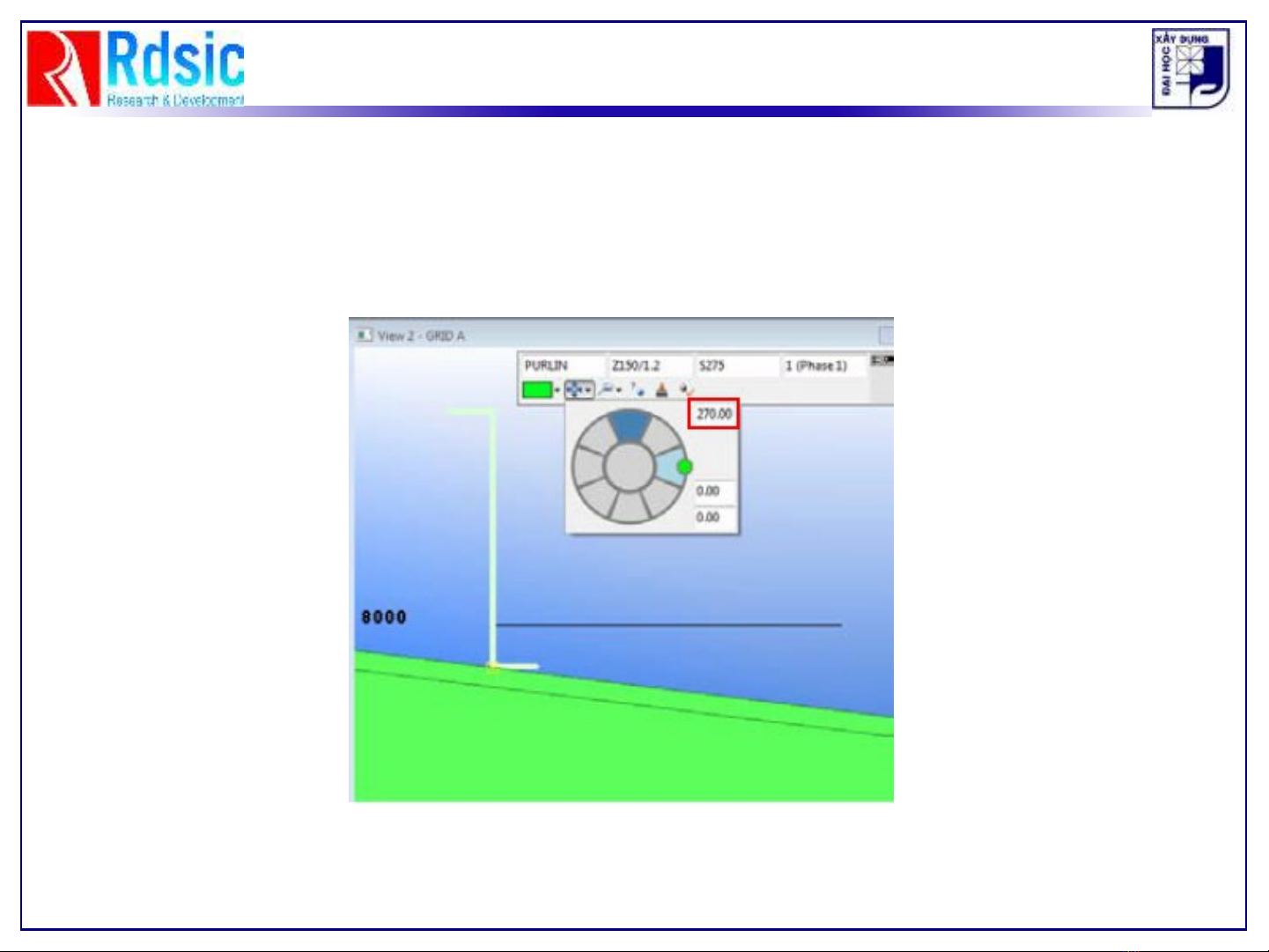

Purlin không nằm thẳng với mặt phẳng rafter, ta có thể dùng công cụ Mini Toolbar để hiệu chỉnh bằng cách nhập góc độ vào nhưng điều này sẽ dễ bị sai sót, vì vậy chúng ta sẽ chuyển đổi mặt phẳng làm việc.
Có thể sử dụng một trong 2 lệnh sau: Set work plane using three points ho ặc Set work plane to part top plane. Có thể sử dụng hộp thoại Beam Properties hoặc Mini Toolbar để chỉnh góc xoay
3.1 Liên kết xà gồ (1) > Detailing > Component > Component Catalog > 1 2
> Trên Tab Selecting > Chọn Select objects in compoments 2 > Click chọn cánh trên kèo > Chọn xà gồ > chọn xà gồ > chuột giữa
Ø Tab Cleat 2
Ø Tab Stays 2
Ø Tab Bolts 2
4. Danh sách vật liệu và tiết diện / Material + Profile catalog 4.1 Danh sách vật liệu > Modeling > Material Catalog 2
4.2 Danh sách tiết diện / Profile catalog > Modeling > Profile Cataloge 2
4.3 Định nghĩa mặt cắt ngang bằng file DWG > Modeling > Profiles > Define cross section Using DWG file 2
5.Tạo sàn thép / Mezzanine 5.1 Tạo cột bằng thanh công cụ Steel 2
Nội dung chính buổi 4: v Tạo sàn thép / Mezzanine v Tạo liên kết dầm vào cột bằng bản mã chịu cắt v Tạo liên kết Beam to column v Tạo cầu thang, lan can / Create Stair, Handrail
5.2 Tạo dầm bằng thanh công cụ Steel 2
2
5.2 Tạo liên kết dầm vào cột bằng bản mã chịu cắt + Tạo bản mã 2
+ Tạo bản mã 2
+ Tạo Bulông : > Click chọn Beam > Chọn plate > chuột giữa > chọn điểm đầu > điểm cuối 2
