CHƯƠNG 5: ĐIỆN DUNG CUỘN
DÂY
THIẾT BỊ ĐIỆN CAO ÁP - TS. NGUYỄN VĂN DŨNG
Cần Thơ, ngày 12 tháng 01 năm 2020
Khoa Công Nghệ

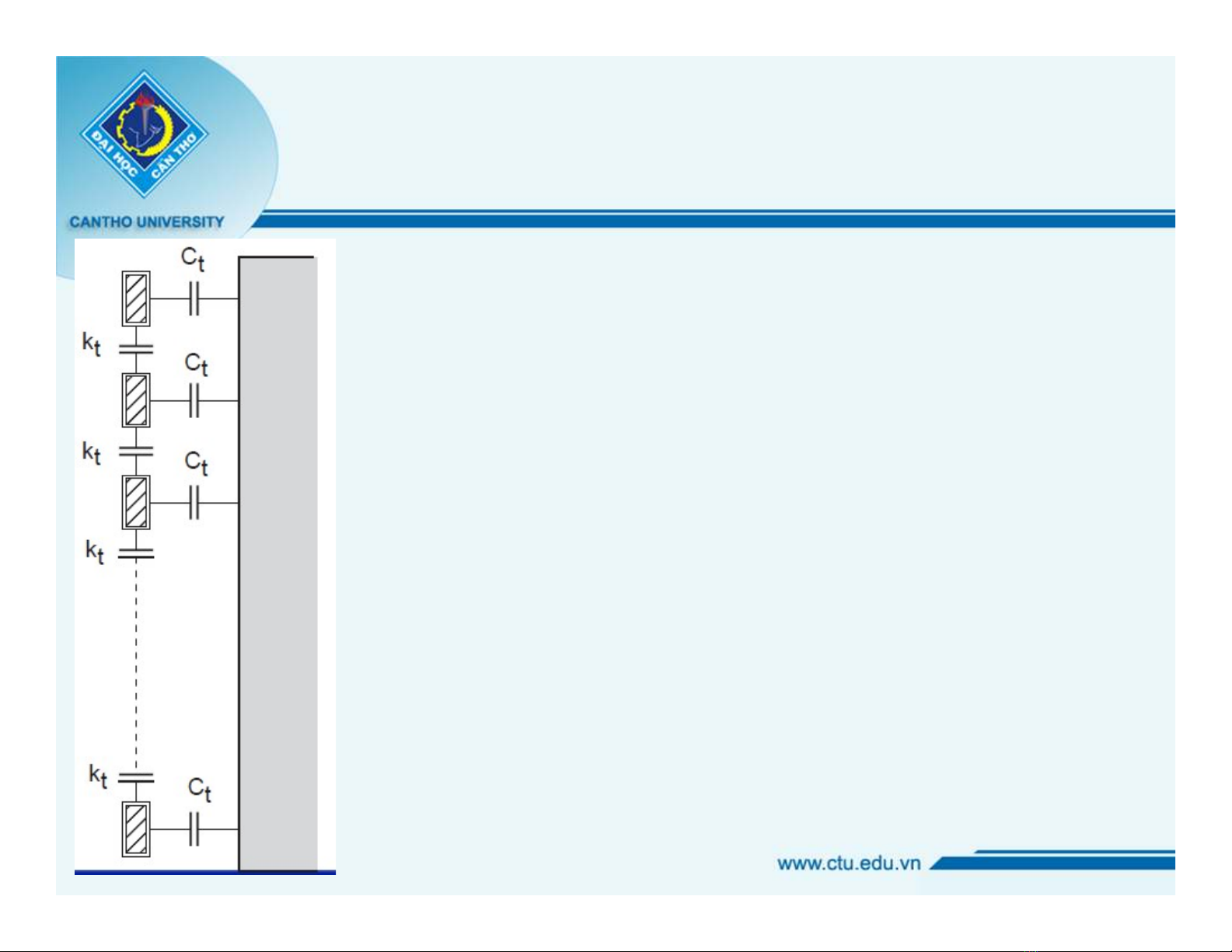

Điện dung trong mô hình đơn
giản của cuộn dây
• Ct: điện dung giữa vòng dây và đất
• kt: điện dung giữa các vòng dây
• Thiết kế và xác định kích thước
MBA phụ thuộc vào tổn thất, lực
tác động, điện kháng, nhiệt độ và
giá thành hạn chế sự thay đổi
thiết kế và kích thước của MBA

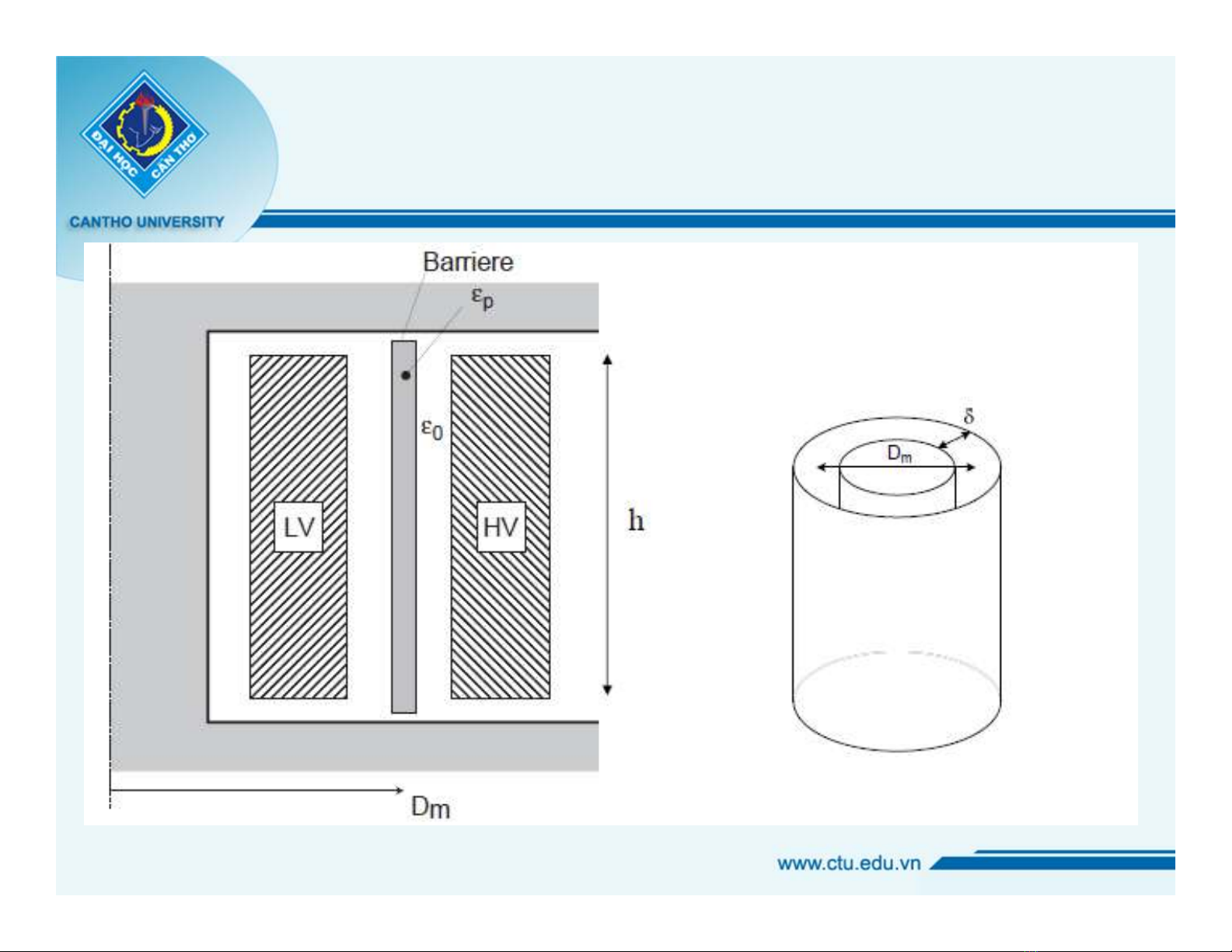

Điện dung giữa cuộn dây với đất và
giữa cuộn cao và hạ thế
Điện dung giữa hai cuộn dây
được xem như giữa hai bản
cực của tụ trụ
Điện dung giữa cuộn dây với đất và
giữa các cuộn dây

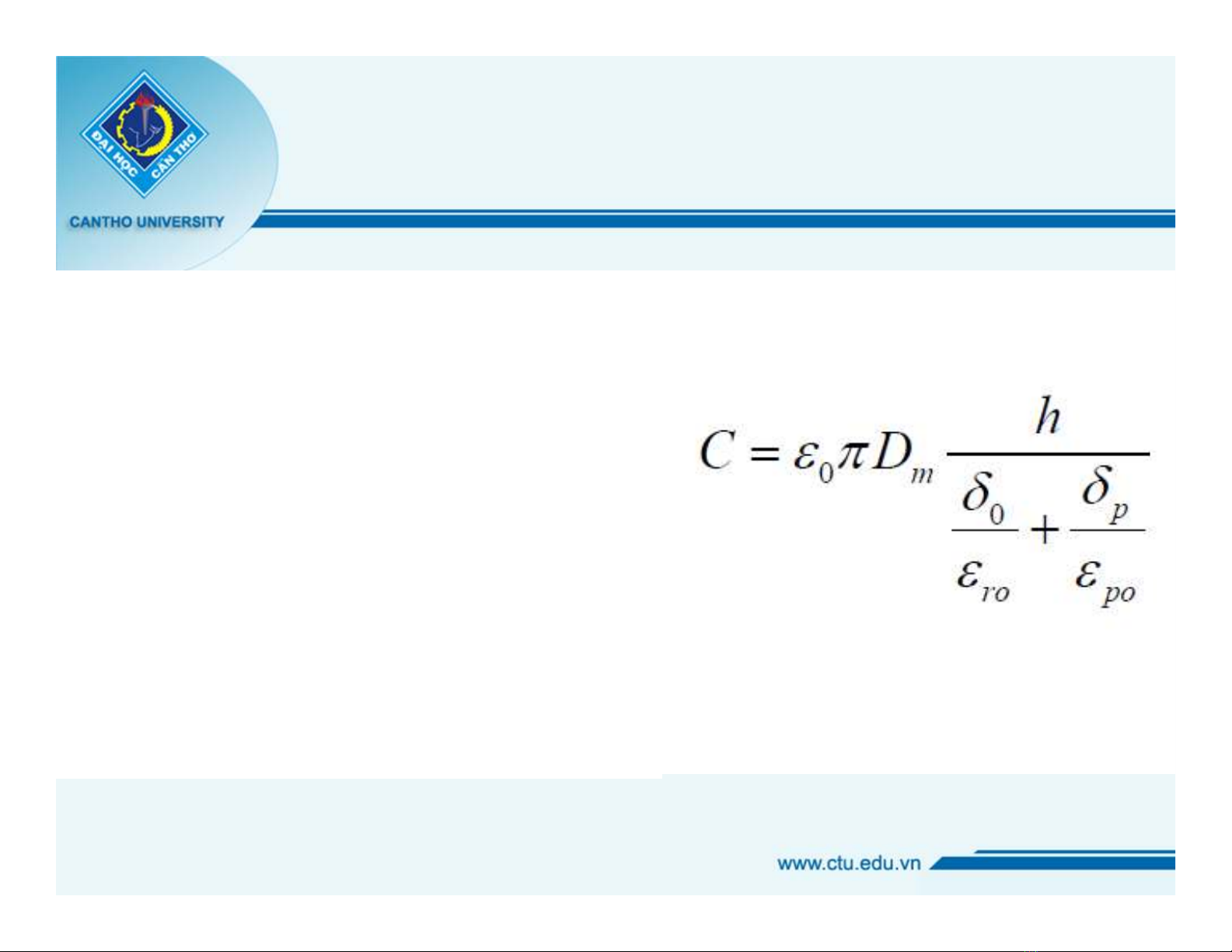

• Xem như điện trường đều giữa
hai bản cực của tụ trụ do <<Dm
• Khe hở giữa hai bản cực chứa
hai chất cách điện ghép nối tiếp
(dầu và bìa cách điện)
• Điện dung C càng nhỏ thì phân
bố điện áp xung sét càng tuyến
tính
- h nhỏ
-lớn
• Tạo ra điện kháng tản lớn

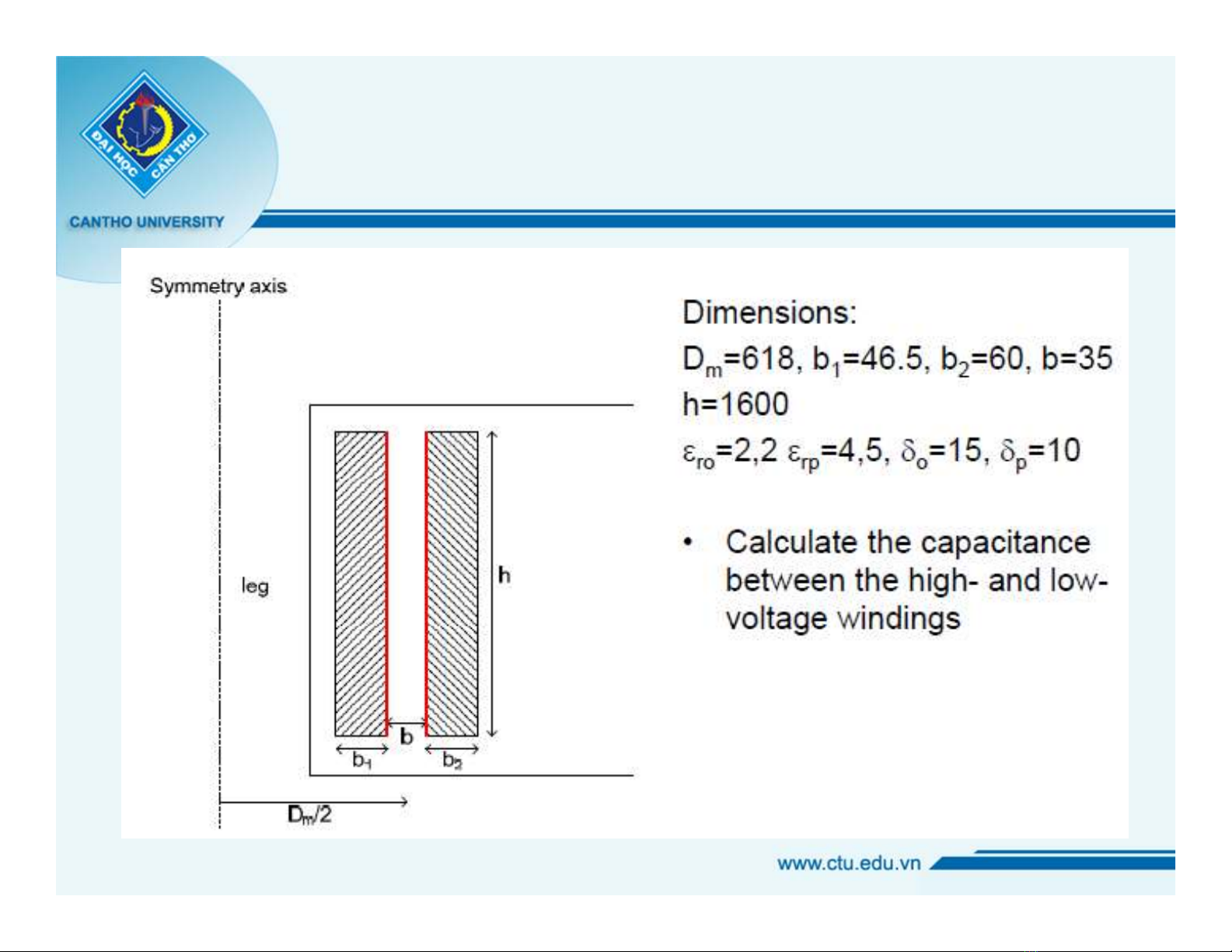

Ví dụ: tính toán điện dung
