Chương 6: Thiết kế
mạng cục bộ
Giới thiệu chương
•Chương này giới thiệu:
•Cơ sở hạ tầng cáp mạng theo chuẩn TIA/EIA
•Thiết kế LAN ở lớp 2 & lớp 3
•Hồ sơ thiết kế mạng và quản trị
•Nguyên tắc lắp đặt thực tế
•Quy trình thiết kế mạng LAN
•Cuối chương có câu hỏi ôn tập & bài tập ứng
dụng

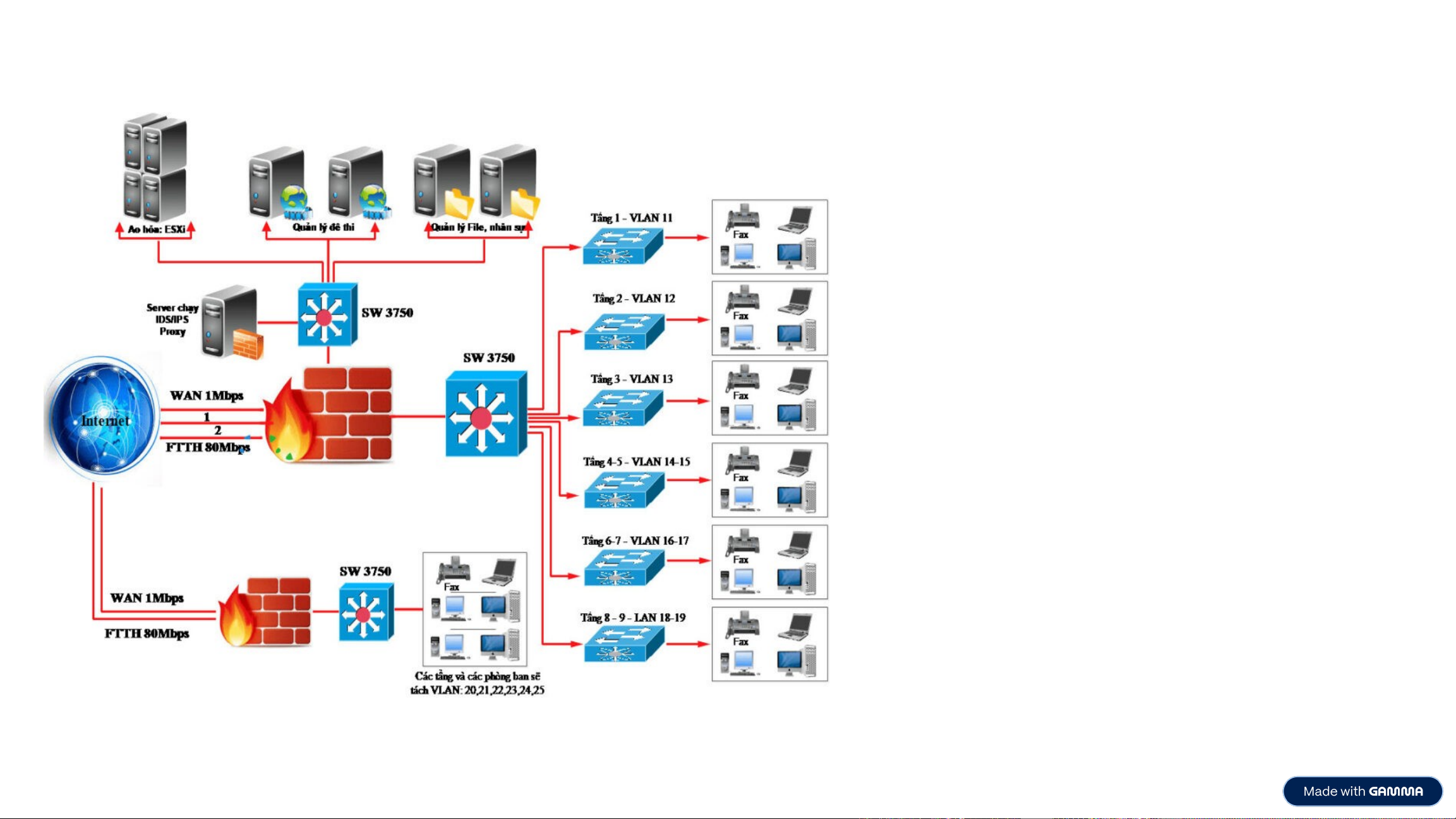

👉 Hình minh họa: sơ đồ LAN trong tòa nhà nhiều
tầng
6.1. Hạ tầng cáp mạng
theo chuẩn TIA/EIA
•Sự cố mạng thường do hệ thống cáp kém chất
lượng
•Cáp có cấu trúc = nền tảng quan trọng cho thoại
– dữ liệu – video
•Được tổ chức thành các khối quản lý → dễ tích
hợp, hiệu năng cao

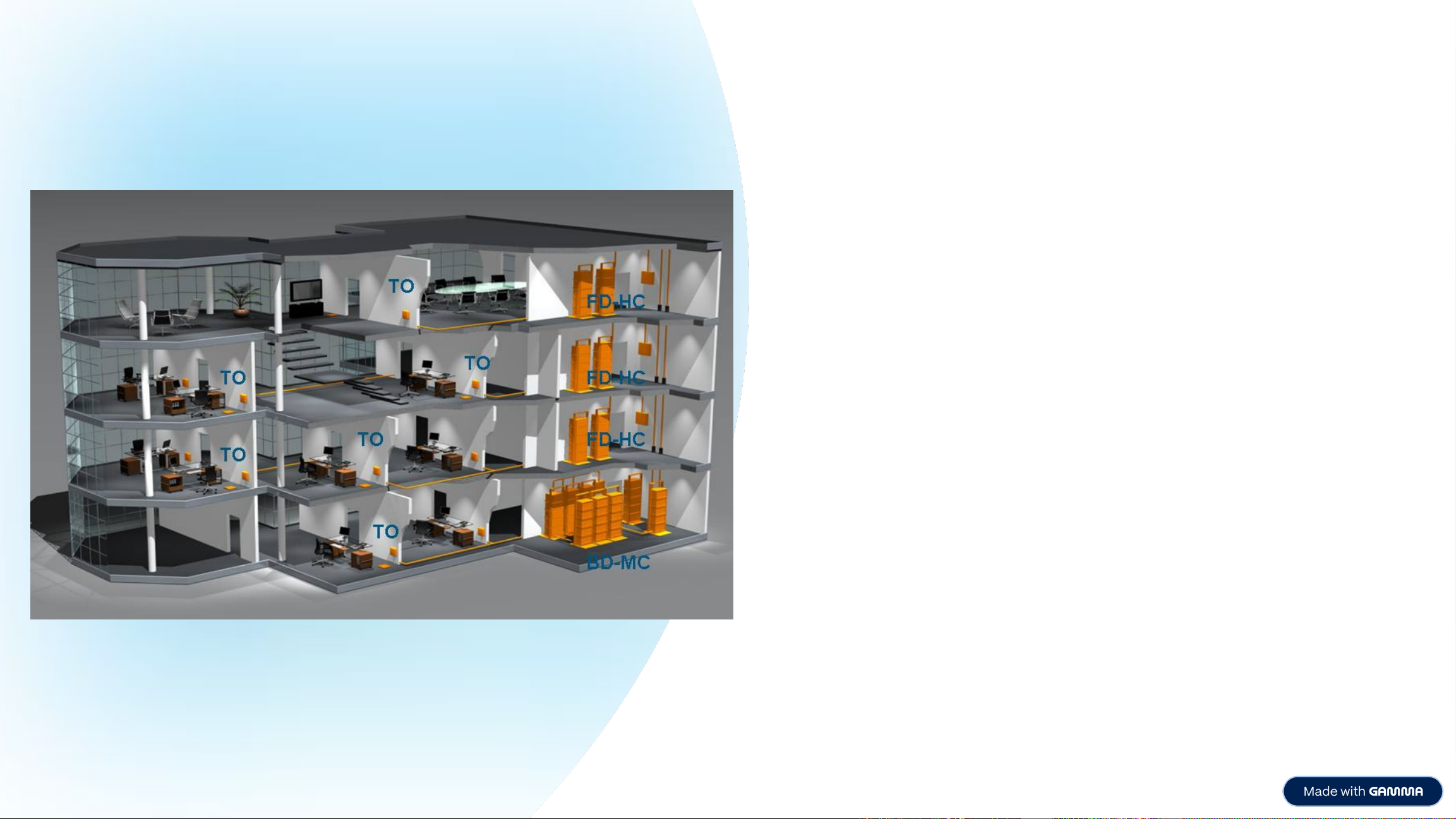

👉 Hình: mô hình hệ thống cáp có cấu trúc
Chuẩn TIA/EIA
•Do TIA & EIA ban hành
•Tạo “ngôn ngữ chung” cho thiết kế mạng
•Đảm bảo:
•Chất lượng, ổn định, giảm lỗi
•Thống nhất giữa các nhà thầu/nhà sản xuất
•Dễ nâng cấp khi công nghệ mới
•Tiết kiệm chi phí bảo trì
Các phiên bản TIA/EIA
Phiên bản Năm Điểm nổi bật Ứng dụng
568A 1980s Dễ thi công LAN truyền thống
568B 1995 Chống nhiễu tốt hơn, hỗ
trợ Gigabit
LAN hiện đại
568C 2009 Hỗ trợ 10Gbps Data center
568D 2018 IoT, smart city Hệ thống thông minh
