6.2: Kết nối
mạng LAN

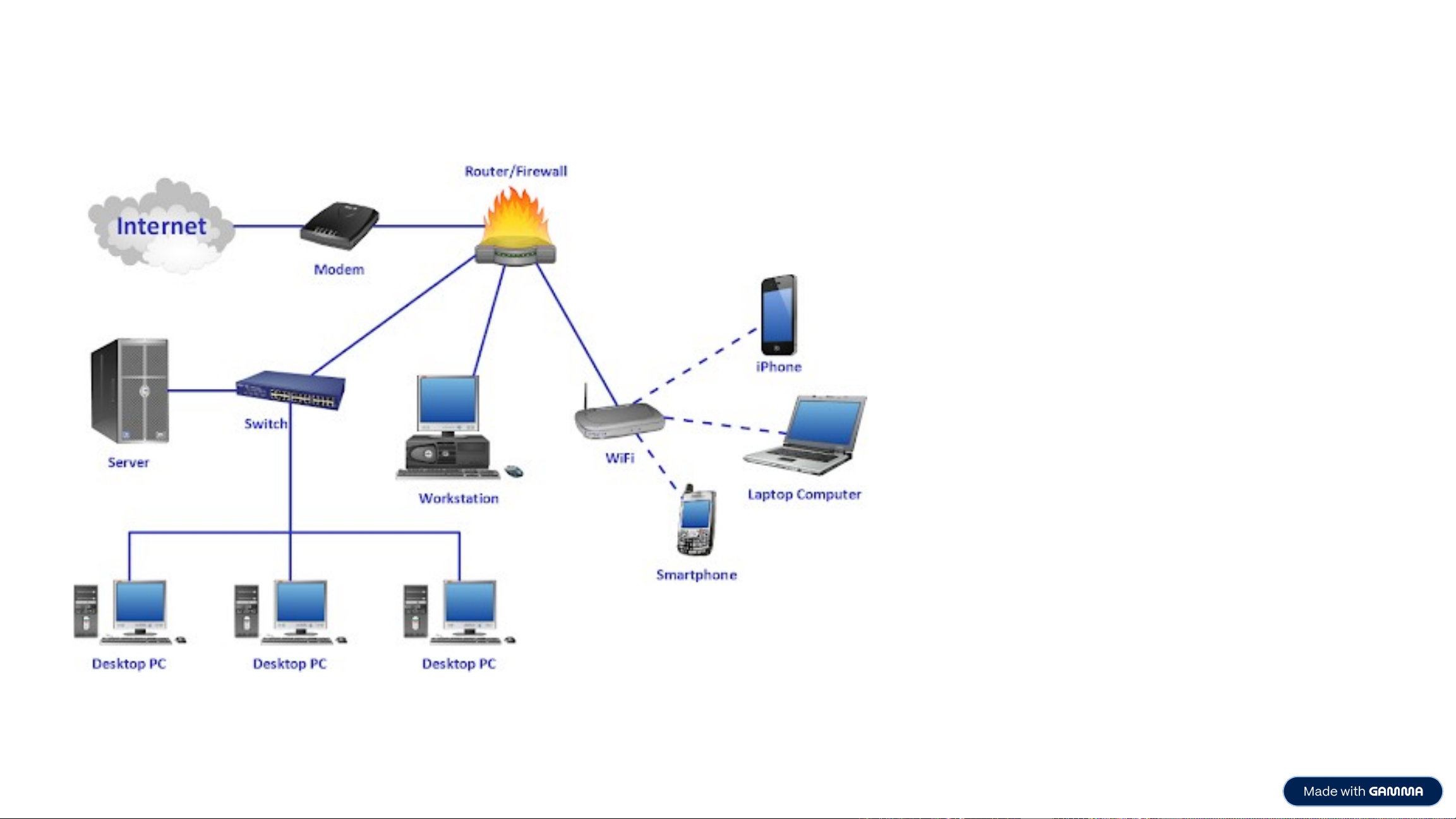

👉 Hình: sơ đồ kết nối LAN trong
văn phòng
Kết nối mạng LAN
•Mục tiêu: Kết nối các thiết bị (PC, máy in, IoT…) thành hệ thống LAN
•Bao gồm:
Xác định vị trí nút mạng Đặt Hub/Switch hợp lý Chọn lộ trình cáp backbone
Kết nối các nhóm làm
việc tại hub trung tâm Kiểm tra và đánh giá
kế hoạch
Vị trí các nút mạng
•Nút mạng = mỗi thiết bị trong LAN
•Cần lập bản đồ vị trí để thiết kế tổng thể
•Xác định trước khi đi dây để tối ưu chi phí
Vị trí Hub/Switch
•Nguyên tắc:
Đặt tại vị trí trung
tâm để giảm chiều
dài cáp
Trong phòng/tủ
chuyên dụng để đảm
bảo an toàn
Một hub/switch có thể
phục vụ nhiều tầng
qua backbone

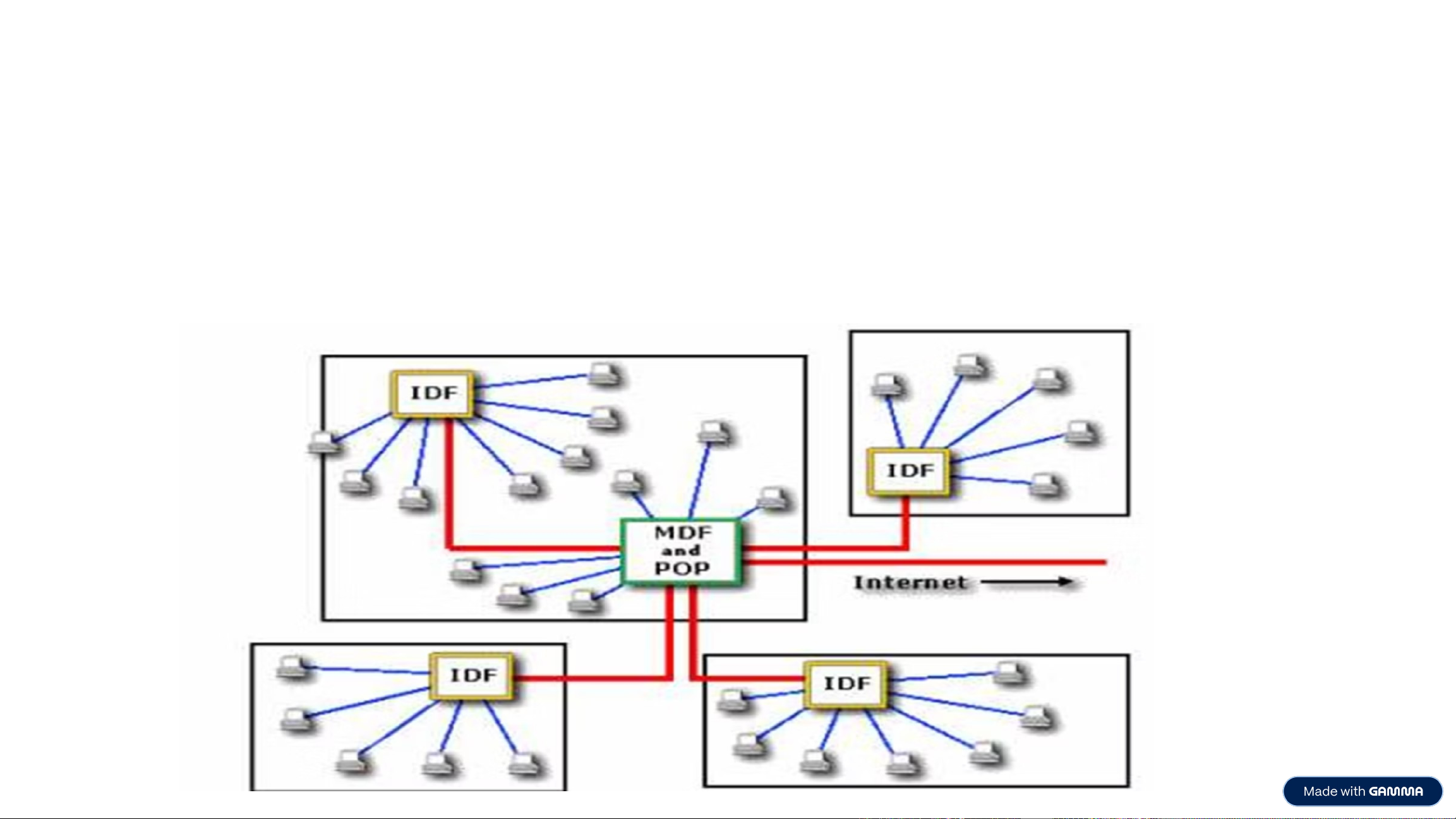

•Có một hub trung tâm (MDF) để quản lý toàn mạng
👉 Hình: switch trung tâm kết nối nhiều nhóm
Kết nối giữa các tòa nhà
•Các phương án đi dây:
Cáp ngầm dưới đất
(bền, chống ẩm) Cáp trên cao trong máng cápCáp treo (dùng cho
công trình nhỏ, tạm
thời)

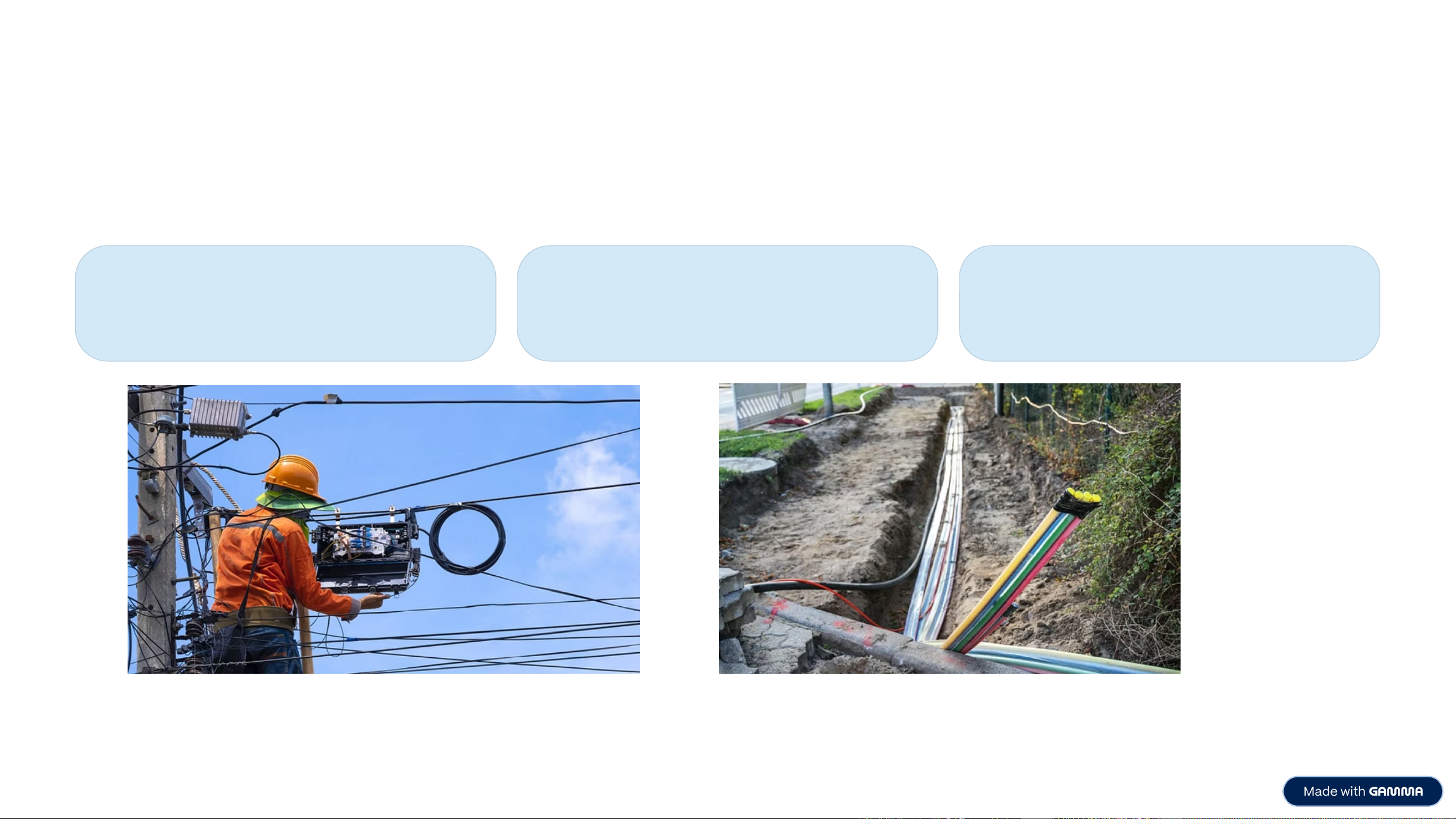

👉 Hình: minh họa cáp ngầm vs cáp trên cao
Cáp trục chính (Backbone)
•Nhiệm vụ: kết nối các hub/switch nhóm làm việc về hub trung tâm
•Lựa chọn:
•Cáp quang → băng thông lớn, khoảng cách xa
•Cáp Cat5/5e → dùng trong cùng tòa nhà, ≤ 100m
•Các mô hình backbone:
Sao (Star)
Vòng (Ring)
Đường thẳng (Bus)
