Bài giảng Thiết kế mạng máy tính: Chương 6.4 - Một số nguyên tắc hướng dẫn thực tiễn

Tài liệu này trình bày các nguyên tắc thực tiễn thiết yếu trong việc lắp đặt cáp mạng, nhằm đảm bảo hiệu suất, độ bền của hệ thống và tuân thủ các tiêu chuẩn kỹ thuật, đồng thời tránh các lỗi phổ biến trong quá trình thi công.

Tài liệu này dành cho các kỹ thuật viên mạng, chuyên gia công nghệ thông tin, quản trị viên hệ thống và bất kỳ ai tham gia vào việc lập kế hoạch, lắp đặt hoặc bảo trì hạ tầng cáp mạng.

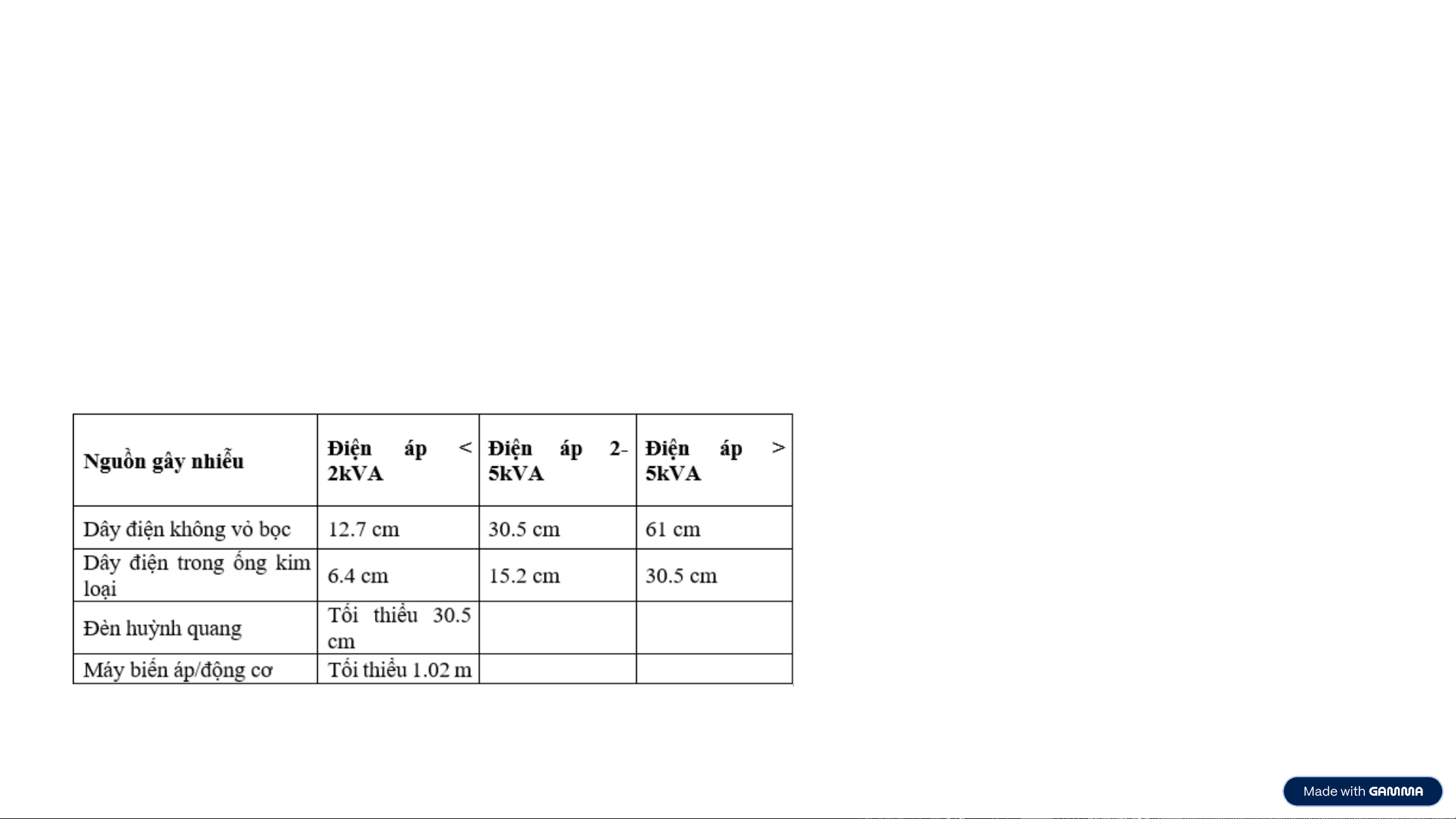

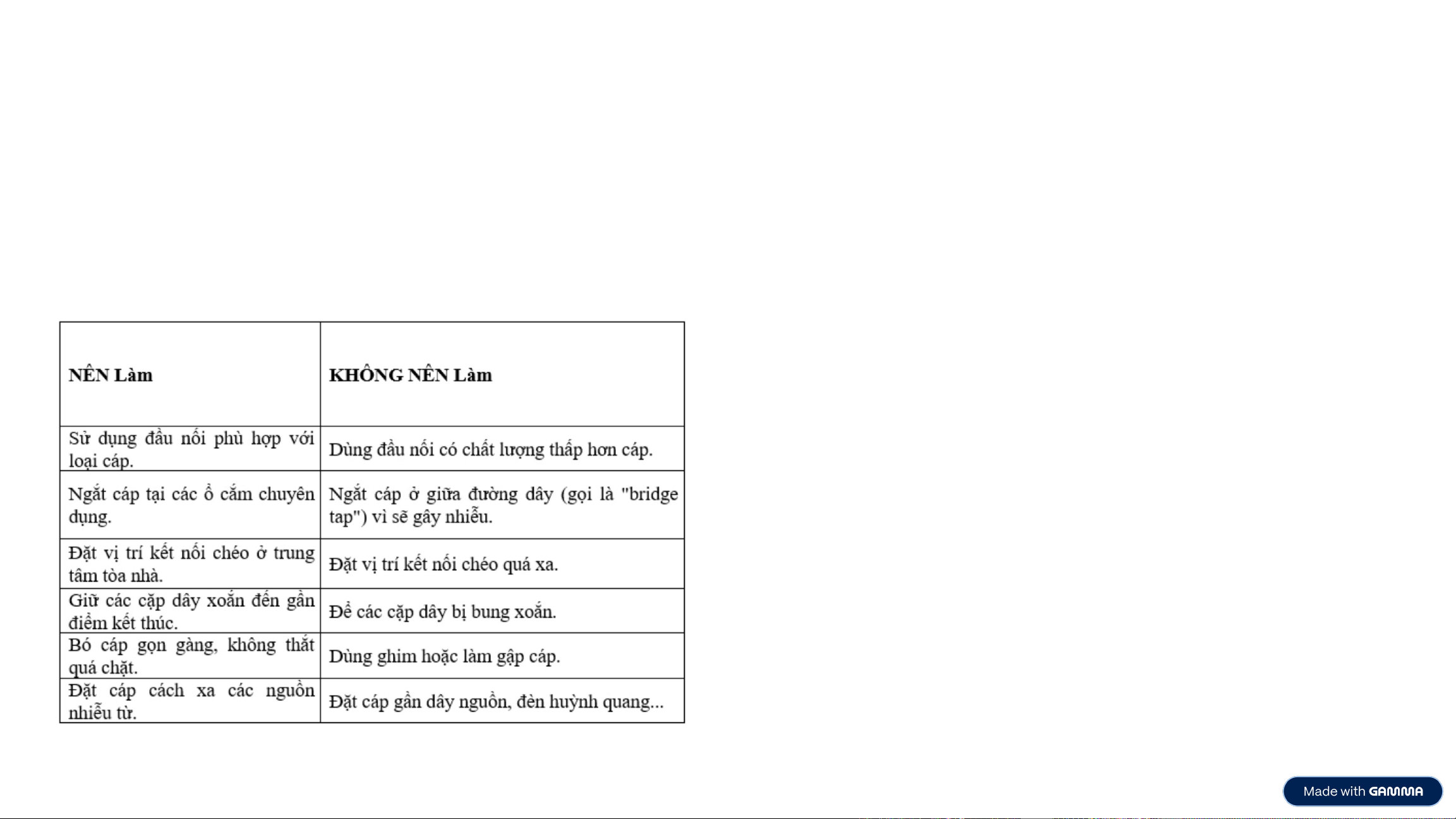

Tài liệu này cung cấp các nguyên tắc thực tiễn toàn diện cho việc lắp đặt cáp mạng, nhấn mạnh tầm quan trọng của việc đảm bảo hiệu suất và độ bền của hệ thống. Nó trình bày chi tiết các hướng dẫn lắp đặt chung, bao gồm việc tuân thủ các tiêu chuẩn kỹ thuật khi đi dây và tránh các lỗi thường gặp như nhiễu điện từ (EMI), uốn cong cáp quá mức và kết nối không đúng chuẩn. Tài liệu đưa ra các khuyến nghị cụ thể để giảm thiểu nhiễu điện từ bằng cách chỉ rõ khoảng cách tối thiểu cần thiết từ các nguồn gây nhiễu khác nhau như dây điện, đèn huỳnh quang và máy biến áp. Hơn nữa, nó xác định bán kính uốn cong tối thiểu cho các loại cáp khác nhau, đặc biệt là cáp UTP và cáp quang, nhằm ngăn ngừa hư hỏng. Một phần riêng biệt về các khuyến cáo thực tiễn (NÊN/KHÔNG NÊN) bao gồm việc sử dụng đầu nối đúng loại, duy trì độ xoắn của cặp dây, quản lý cáp gọn gàng và đặt cáp chiến lược tránh xa các nguồn gây nhiễu. Cuối cùng, tài liệu cung cấp các lưu ý cụ thể khi lắp đặt cáp UTP, như lực kéo tối đa và bán kính uốn cong, cũng như đối với cáp quang, bao gồm bảo vệ đầu nối, yêu cầu không gian tủ rack và sự cần thiết của việc kiểm tra hiệu suất sau khi lắp đặt.
