Computer Organization and Architecture
(T chc v Kin trc My t nh)
Chương 4:
Mạch số | Digital Circuit
Đại số Boolean
Tham khảo:
Chương 3, Digital Systems Principles and Applications, Ronald J. Tocci
Review
05/15/2025 2Copyrights 2016 UIT-CE. All Rights Reserved.
Thit k mạch số từ biểu thc logic
X =
05/15/2025 3Copyrights 2016 UIT-CE. All Rights Reserved.
Thit k mạch số thực hiện biểu thc logic sau:
Chỉ sử dụng cng logic OR, AND, NOT
Chỉ sử dụng cng logic NOR v NAND
Lưu ý: Nu đề không yêu cầu cng logic sử dụng có bao
nhiêu ngõ vo, thì người thit k có thể chọn cng logic
có bao nhiêu ngõ vo cũng được.
Xc định biểu thc logic của một mạch số

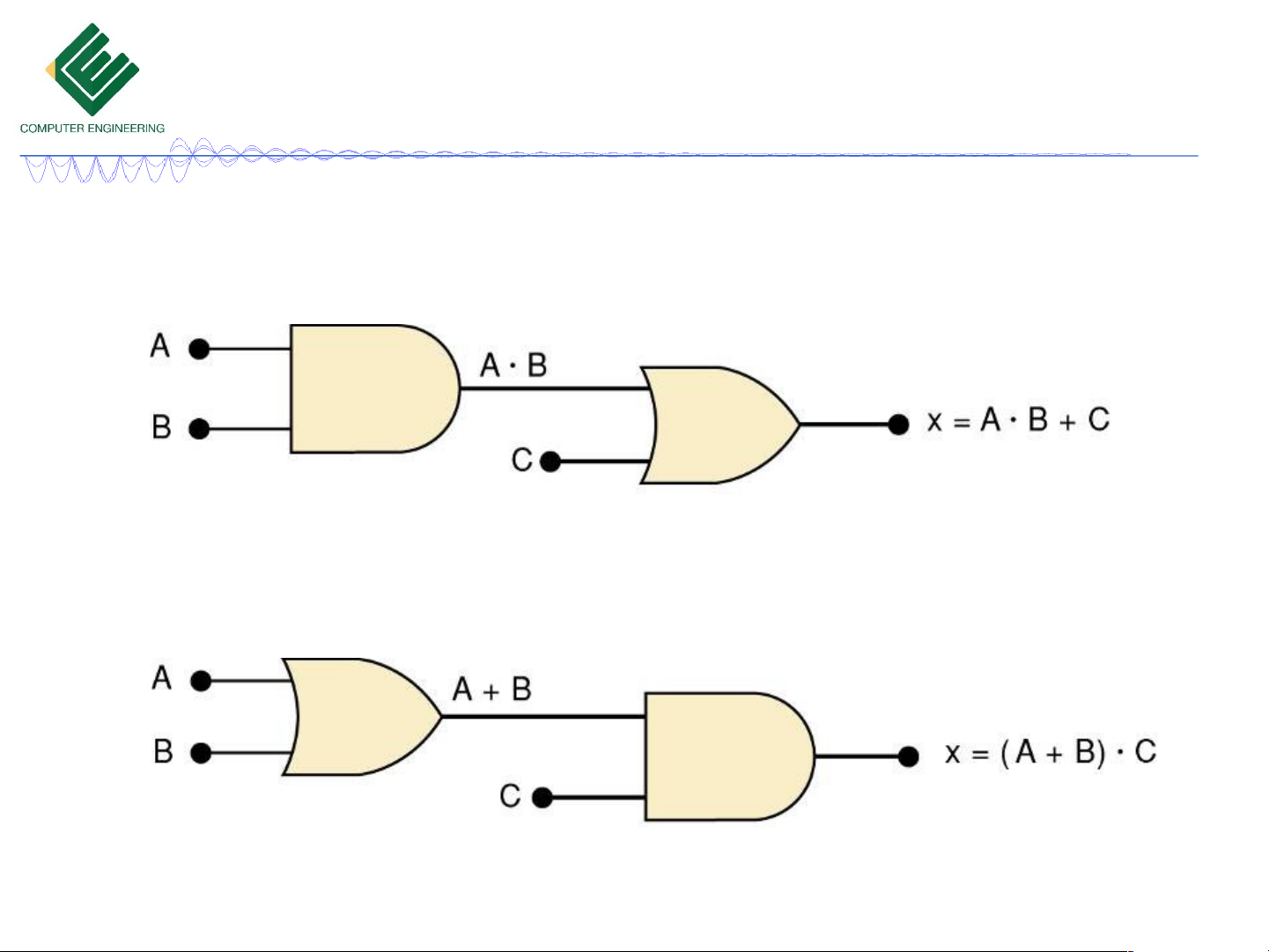

Nu một biểu thc có cha cả hai cng Logic AND v
OR, thì cng logic AND sẽ được thực hiện trước :
Trừ khi có một dấu ngoặc trong biểu thc
05/15/2025 4Copyrights 2016 UIT-CE. All Rights Reserved.
Xc định biểu thc logic của một mạch số

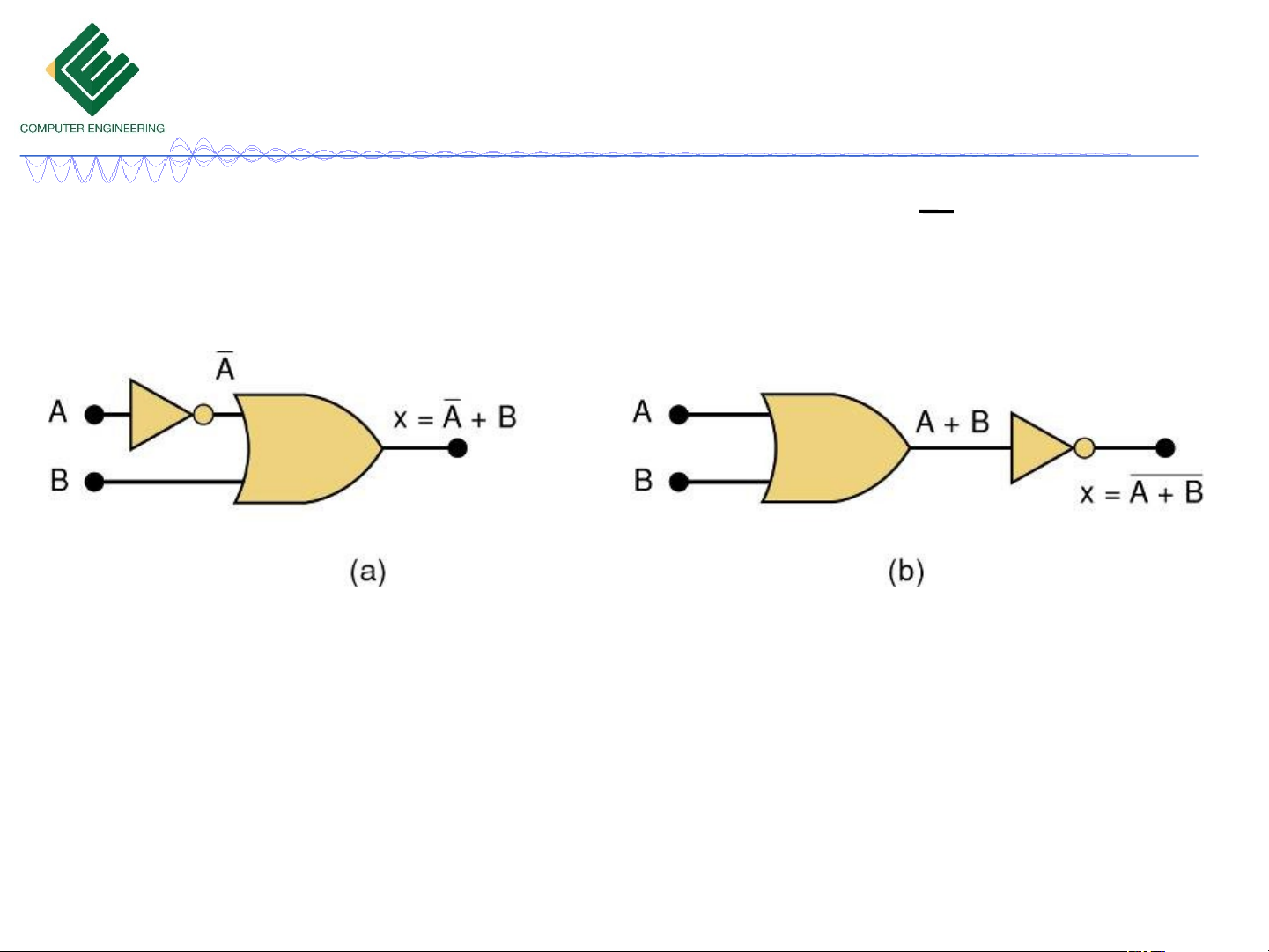

Input A qua một inverter sẽ có output lA
05/15/2025 5Copyrights 2016 UIT-CE. All Rights Reserved.
