1
VẬN HÀNH VÀ ĐIỀU KHIỂN
HỆ THỐNG ĐIỆN
Chương 7
Công Tác Vận Hành Đường Dây
2

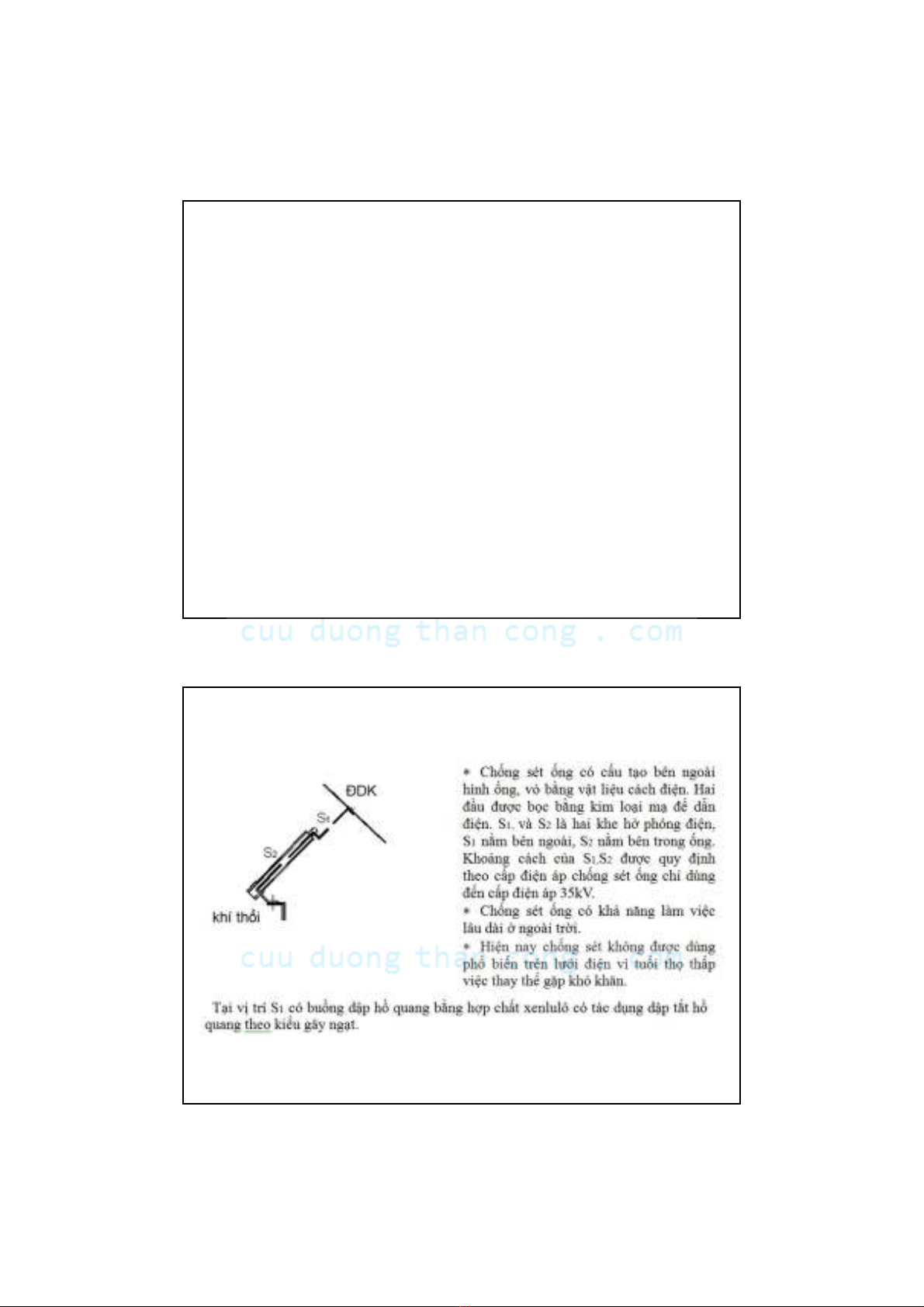

*Chống sét ống CSO:
-Các đường dây trên không dù có được bảo vệ
chống sét hay không thì các thiết bị điện nối với
chúng đều phải chịu tác dụng của sóng sét
truyền từ đường dây đến.
- Biên độ của quá điện áp khí quyển có thểlớn
hơn nhiềuđiện áp cách điện của thiết bịvà sứ
cách điện dẫnđến chọc thủng cách điện phá
hoại thiết bị.
I. Thiết bị điện trên đường dây trên không
CuuDuongThanCong.com https://fb.com/tailieudientucntt
2
3
-Để bảo vệcác thiết bịtrong trạm biến áp triệt
tiêu hoặc giảm bớt sóng quá điện áp truyền từ
đường dây vào phải dùng các thiết bịchống sét.
- Các thiết bịchống sét này sẽhạthấp biên độ
sóng quá điện áp đến trịsốan toàn cho cách
điện cầnđược bảo vệ.
I. Thiết bị điện trên đường dây trên không
4
I. Thiết bị điện trên đường dây trên không
CuuDuongThanCong.com https://fb.com/tailieudientucntt
3
5
I. Thiết bị điện trên đường dây trên không

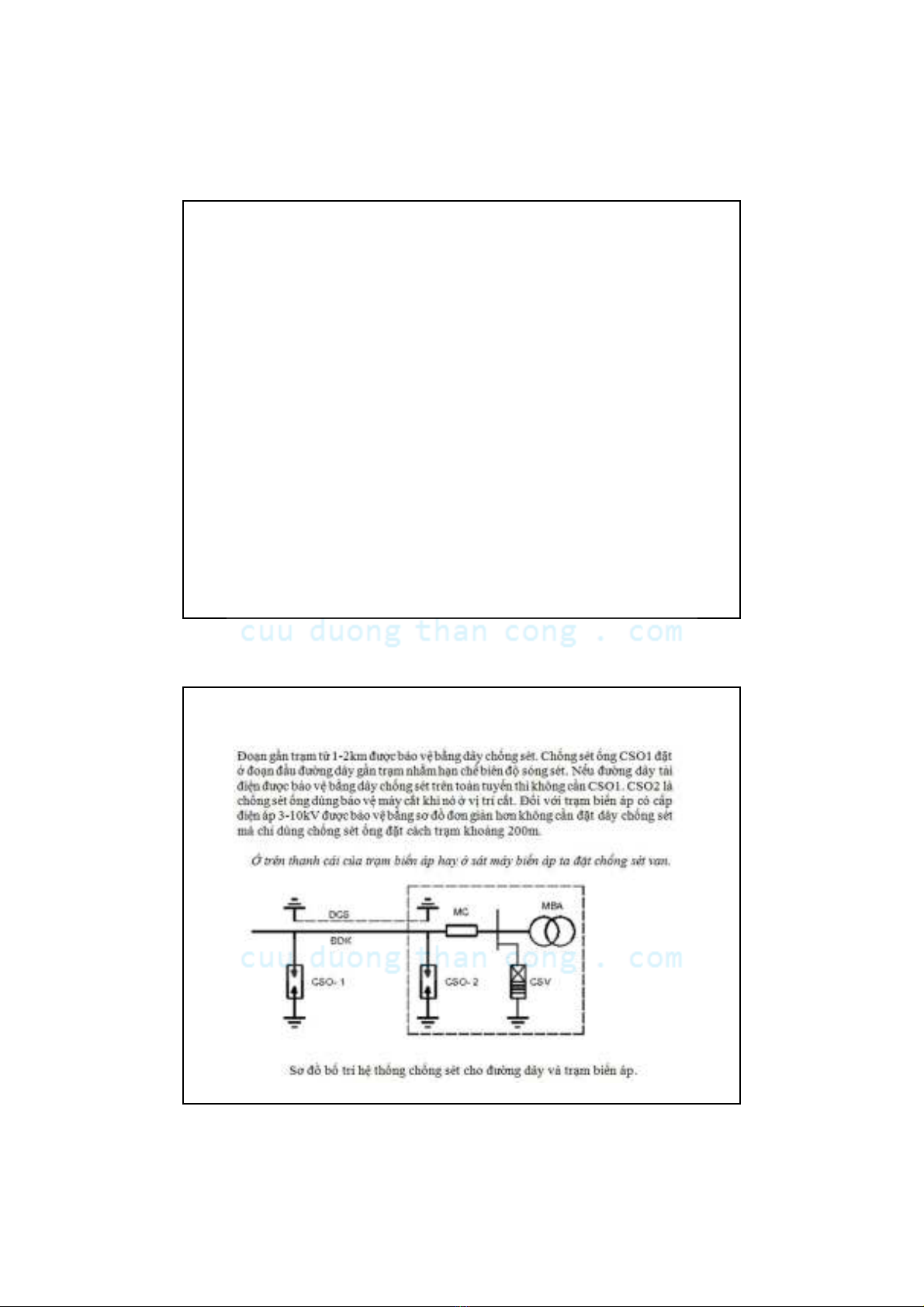

*Dây chống sét:
-Dây chống sét được làm bằng thép tròn có tiết
diện 50mm2được dùng để bảo vệ đường dây
điện áp cao từ110kV trởlên.
- Vùng có mậtđộ sét lớn thường dùng dây
chống sét toàn tuyến.
- Thông thường dây chống sét được dùng kết
hợp với các thiết bịchống sét khác.
6
I. Thiết bị điện trên đường dây trên không
CuuDuongThanCong.com https://fb.com/tailieudientucntt
4
7
I. Thiết bị điện trên đường dây trên không
*Mỏphóng điện tạiđầu sứ:
-Mỏphóng điện là thiết bịbảo vệchống sét đơn giản.
- Một cực của mỏphóng điệnđược nối trực tiếp vào dây
dẫn, một cực còn lạiđược nối xuống đất.
- Khi làm việc bình thường khe hởcách ly dây dẫn mang
điện tích vớiđất.
- Khi có sóng quá điện áp chạy trên đường dây khe hở
sẽphóng điện và truyền dòng điện sét xuống đất.
-Ưuđiểm của mỏphóng điện là cấu tạođơn giản rẻtiền
nhưng vì nó không có bộdập hồquang nên khi nó làm
việc tại mỏphóng hồquang sinh ra lớn rất dễlàm cho
bảo vệrơle tác động.
8
I. Thiết bị điện trên đường dây trên không
*Mỏphóng điện tạiđầu sứ:
-Chính vì vậy mỏphóng điện thường đóng vai trò bảo vệ
phụthường được lắpởngay đầu sứ đường dây hoặc sứ
đầu vào máy biến áp có cấpđiện áp từ35kV trởxuống.
* Cuộn cản tần số50Hz:
-Cuộn cản tần số đặtởtrên đường dây và sát các động
cơ điện có công suất lớn nhằm mụcđích hạn chếdòng
điện khởiđộng và dòng điện ngắn mạch xung kích.
-Vềcấu tạo nó là 1 cuộnđiện cảm không có lõi thép có
điện kháng lớn hơnđiện trởrất nhiều. Trong hệthống
điện cuộn kháng điện thường được bốtrí sau máy cắt và
trước các đầu cáp xuất tuyến.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
5
9
I. Thiết bị điện trên đường dây trên không
*Cầu dao đường dây:
-Cầu dao đường dây thường dùng loại ngoài trời có
nhiệm vụchính là để cách ly và phân đoạn các đoạn
đường dây trong vận hành hoặc khi sựcố đường dây.
-Việc sửdụng cầu dao đường dây phải tuân theo quy
định của quy trình thao tác phân đoạn sựcố.
-Tuyệtđối không được thao tác cầu dao đường dây
trong điều kiệnđường dây có tải và khi có sóng sét đang
lan truyền trên đường dây.
10
I. Thiết bị điện trên đường dây trên không
*Cầu dao phụtải ngoài trời:
-Cầu dao phụtải ngoài trời cũng đóng vai trò nhưcầu
dao đường dây nhưng vì cầu dao phụtải 3 pha được
trang bịthêm bộdập hồquang và lò xo thếnăng nên nó
có thể đóng cắt trong điều kiện có tải.
- Tuy vậyđiều kiện làm việc của cầu dao ngoài trời còn
nhiều hạn chếso với máy cắt vì dòng điện cắt của cầu
dao nhỏvà không được trang bịbộbảo vệrơle.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
