Các mô hình diode (chưa xét đến đánh thủng ngược)

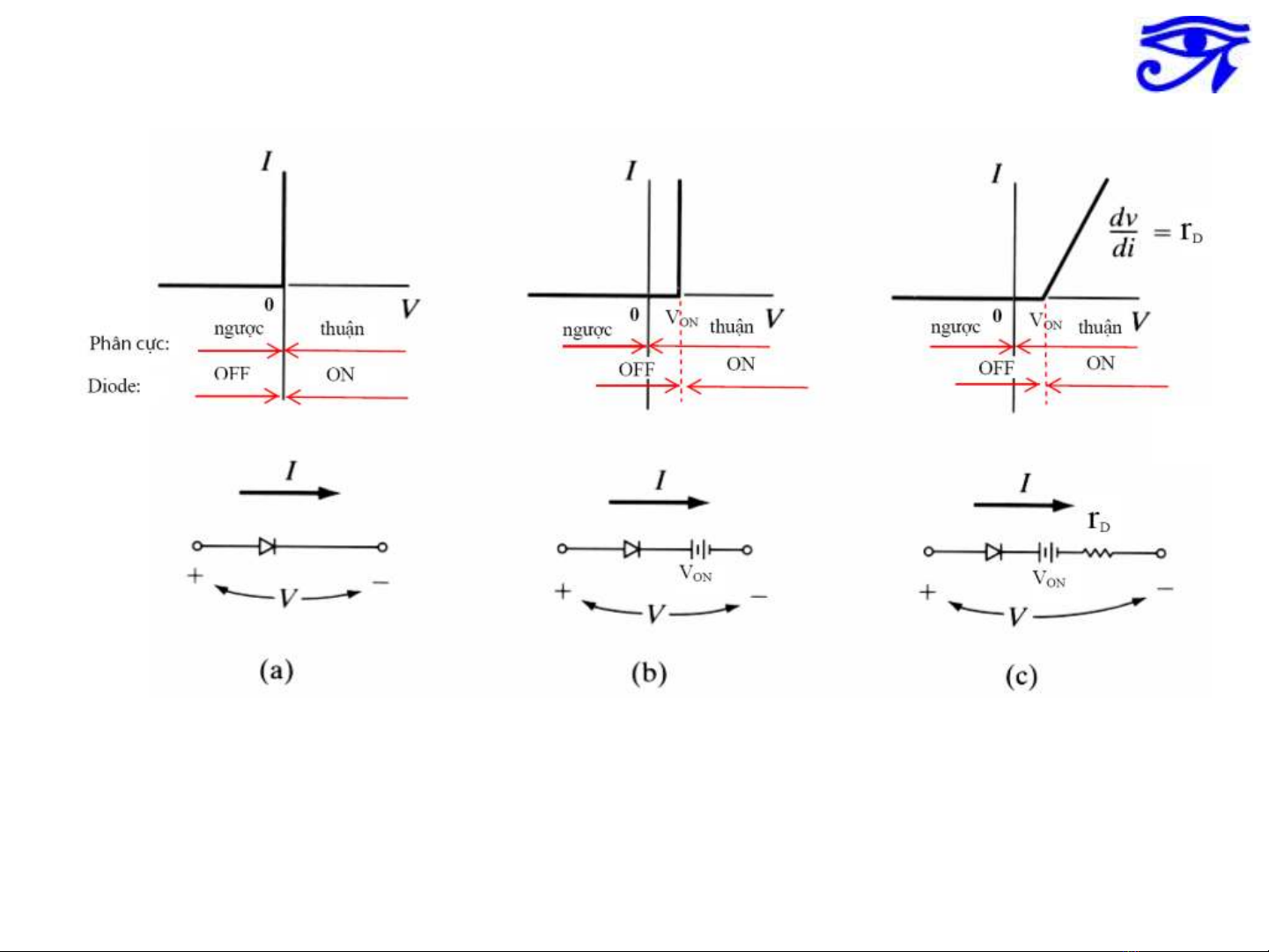

Mô hình diode lý tưởng
(xấp xỉbậc 1)
Mô hình sụt áp hằng
(xấp xỉbậc 2)
Mô hình với điện trởthuận
(xấp xỉbậc 3)
• VON = 0.7V với Si
•rDlà điện trởthuận = dV/dI tại điểm Q (có VDQ >VON) = VT/IDQ
•Q = Quiescent point = điểm tĩnh = điểm hoạt động DC (IDQ, VDQ)
4.6 Các mô hình của diode bán dẫn

4

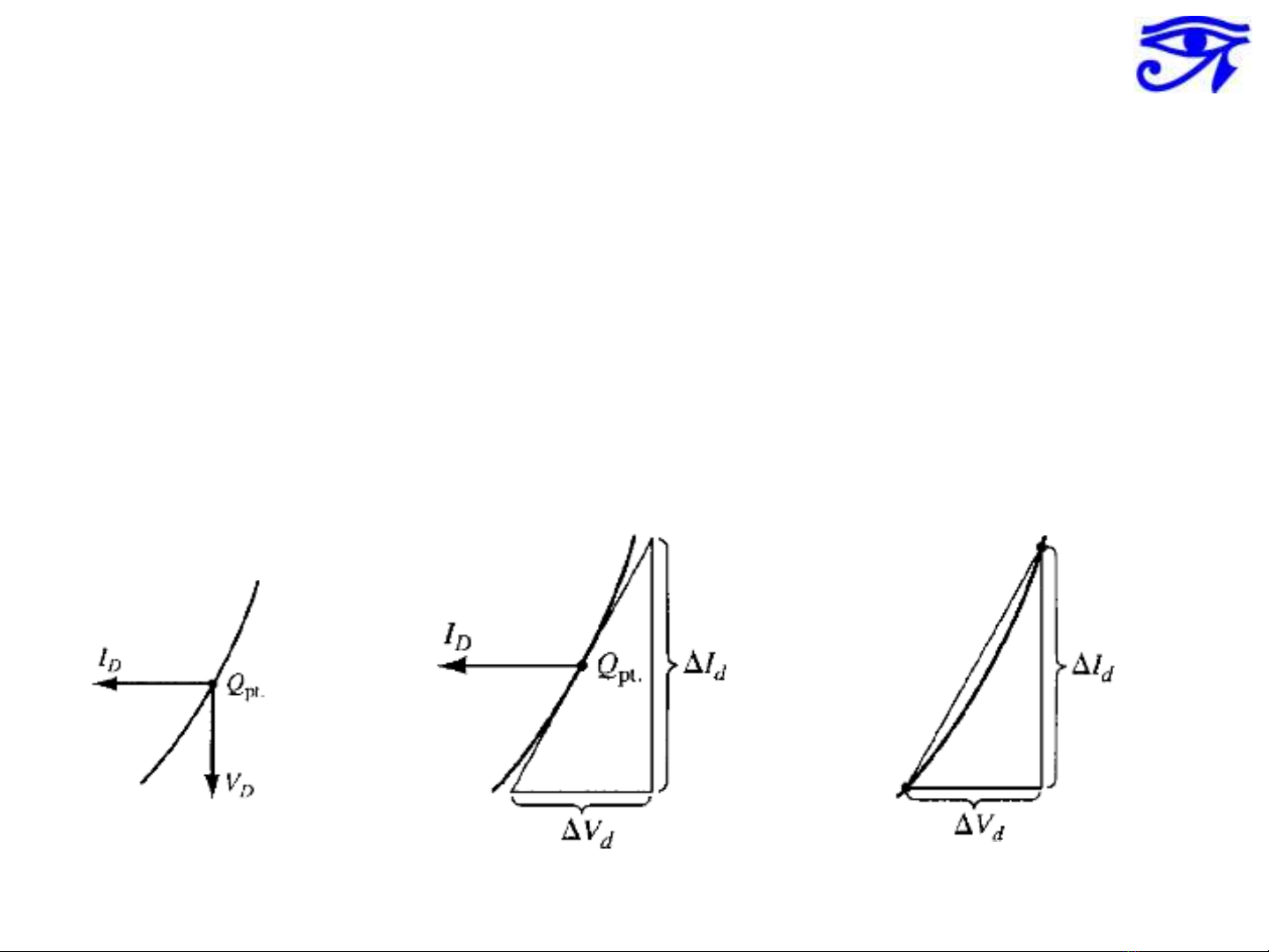

Các cấp điện trở
•Bán dẫn hoạt động khác nhau với dòng điện DC và AC.
•Có 3 loại điện trở
–Điện trởtĩnh hay DC : RD= VD/ID
–Điện trở động hay AC: rd= ∆VD/ ∆ID
định nghĩa tổng quát hơn rd = dVD/dID( = VT/IDởđiểm VD > VON)
–Điện trởAC trung bình: rd= ∆VD/ ∆ID (từđiểm đến điểm)
Điện trởtĩnh RDĐiện trở động rdĐiện trởAC trung bình

5

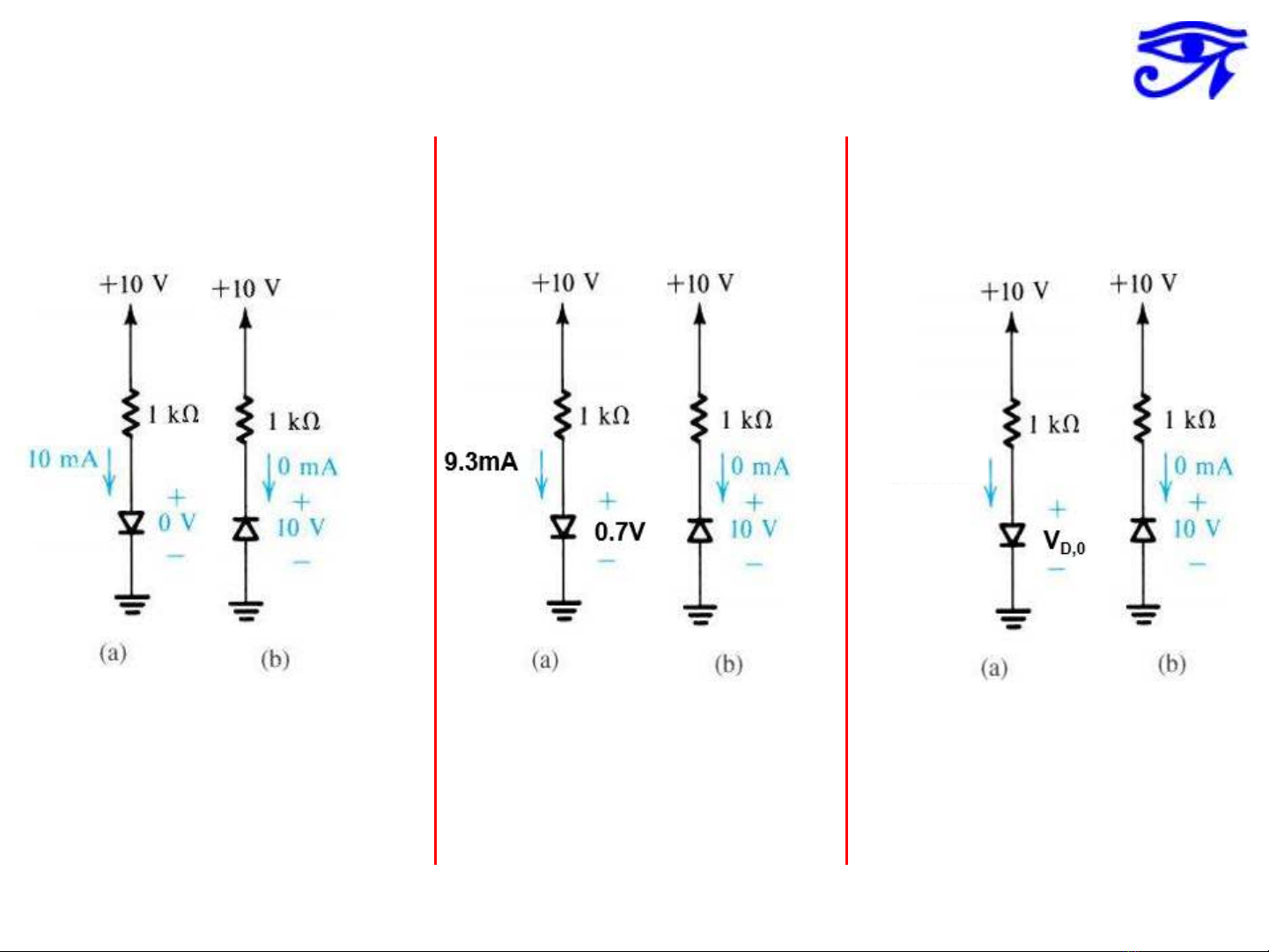

TD: Áp dụng mô hình diode để tìm điểm tĩnh Q của diode
Mô hình lý tưởng Mô hình sụt áp hằng
(TD: VON = 0.7 V)
Mô hình có rD
a) Phân cực thuận
VD= 0
⇒ID= 10V/1k = 10 mA
b) Phân cực ngược
ID= 0 ⇒VD= –10 V
a) Phân cực thuận
VD= 0.7 V
⇒ID= (10 – 0.7)/1k = 9.3mA
b) Phân cực ngược
ID= 0 ⇒VD= –10 V
a) Phân cực thuận
VD= 0.7 V + VT= 0.726 V
⇒ID= (10 - VD)/1k = 9.274mA
b) Phân cực ngược
ID= 0 ⇒VD= –10 V
9.274 mA
