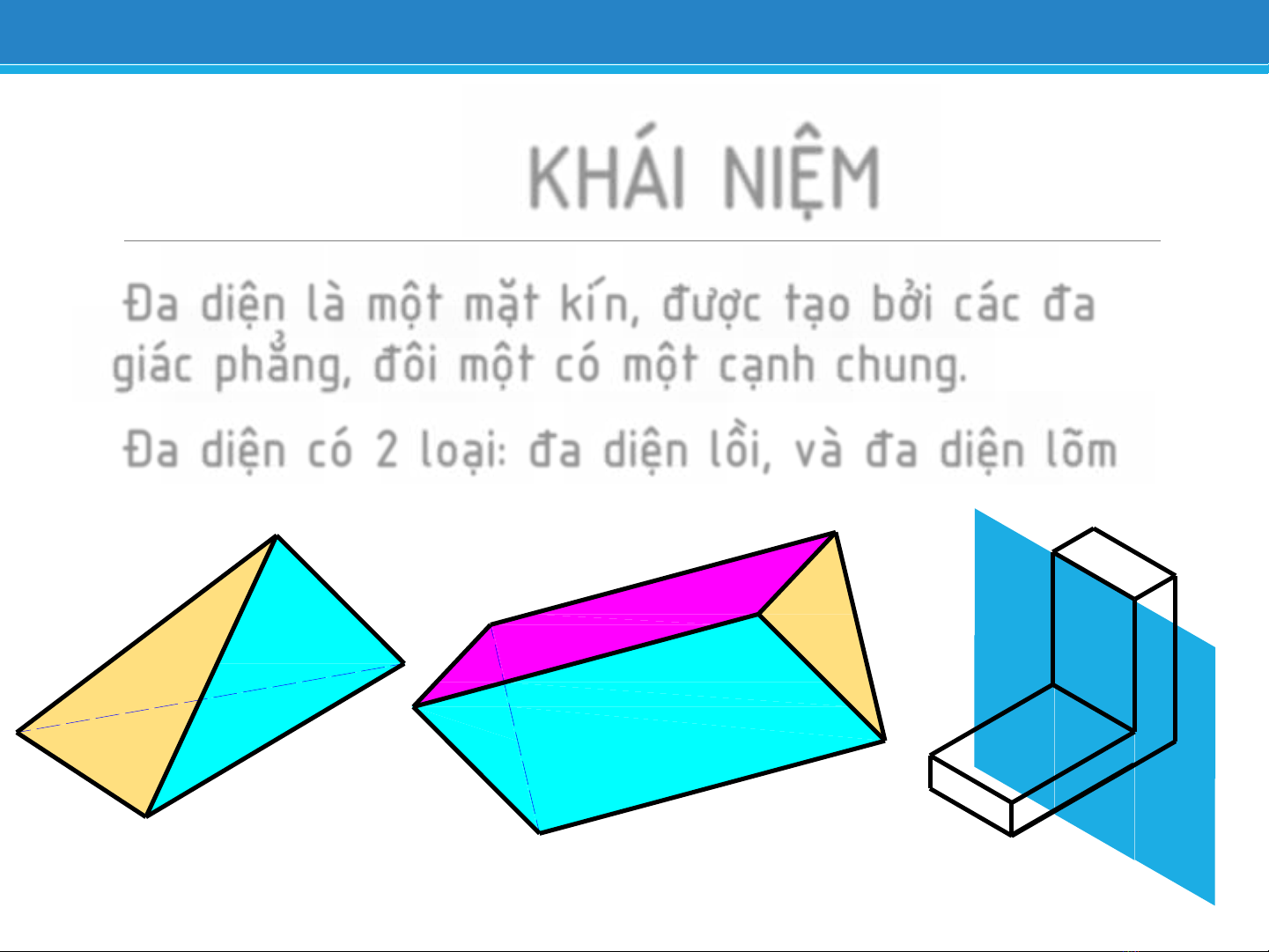

- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 1 KHÁI NIỆM Đa diện là một mặt kín, được tạo bởi các đa giác phẳng, đôi một có một cạnh chung. Đa diện có 2 loại: đa diện lồi, và đa diện lõm

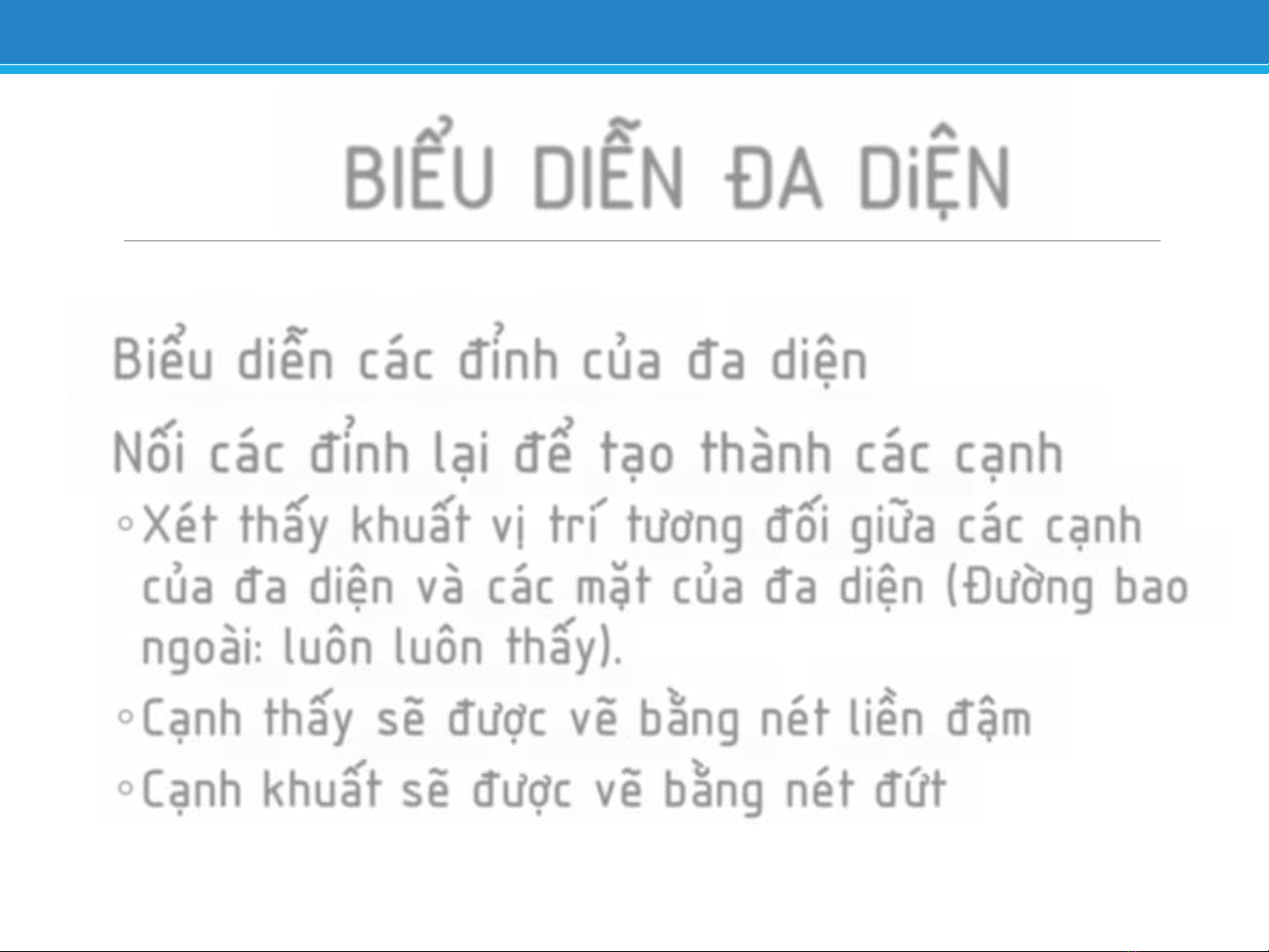

- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 2 BIỂU DIỄN ĐA DiỆN Biểu diễn các đỉnh của đa diện Nối các đỉnh lại để tạo thành các cạnh ◦Xét thấy khuất vị trí tương đối giữa các cạnh của đa diện và các mặt của đa diện (Đường bao ngoài: luôn luôn thấy). ◦Cạnh thấy sẽ được vẽ bằng nét liền đậm ◦Cạnh khuất sẽ được vẽ bằng nét đứt

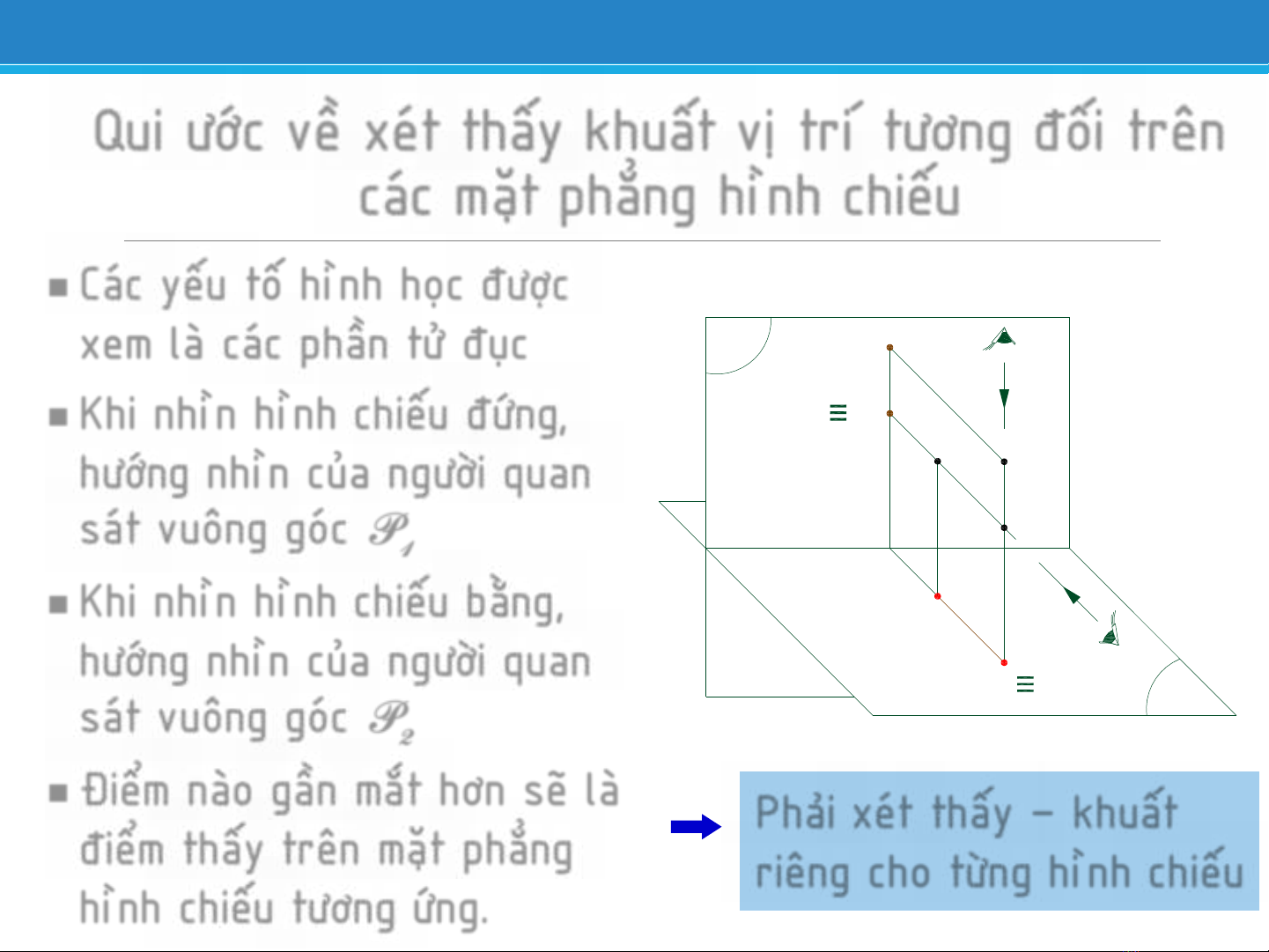

- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 3 Qui ước về xét thấy khuất vị trí tương đối trên các mặt phẳng hình chiếu Các yếu tố hình học được xem là các phần tử đục P1 C1 Khi nhìn hình chiếu đứng, A1 B1 A C hướng nhìn của người quan sát vuông góc P1 x B Khi nhìn hình chiếu bằng, A2 d2 hướng nhìn của người quan B2 C2 P2 sát vuông góc P2 Điểm nào gần mắt hơn sẽ là Phải xét thấy – khuất điểm thấy trên mặt phẳng riêng cho từng hình chiếu hình chiếu tương ứng.

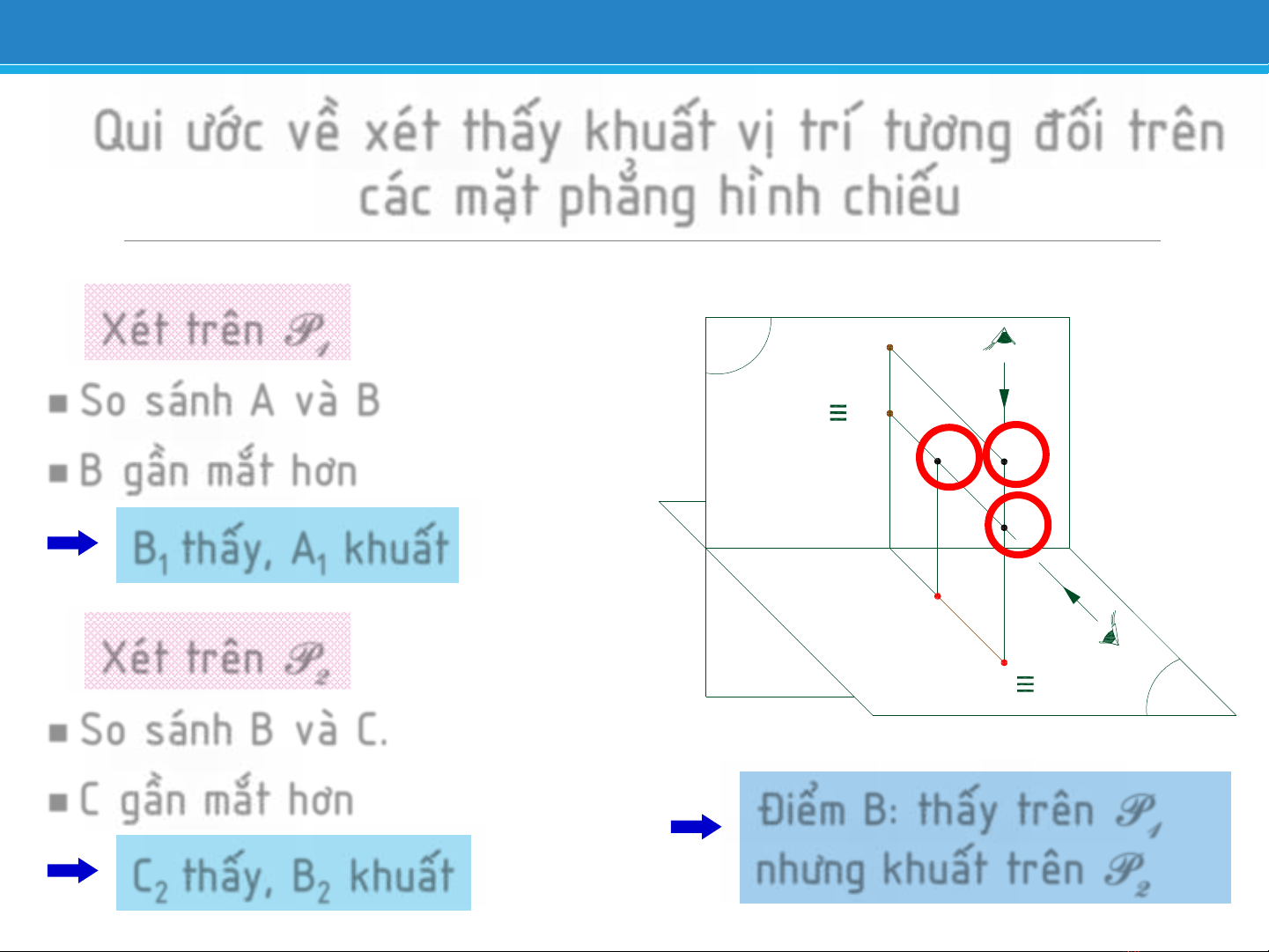

- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 4 Qui ước về xét thấy khuất vị trí tương đối trên các mặt phẳng hình chiếu Xét trên P1 P1 C1 So sánh A và B A1 B1 A C B gần mắt hơn x B B1 thấy, A1 khuất A2 d2 Xét trên P2 B2 C2 P2 So sánh B và C. C gần mắt hơn Điểm B: thấy trên P1 C2 thấy, B2 khuất nhưng khuất trên P2

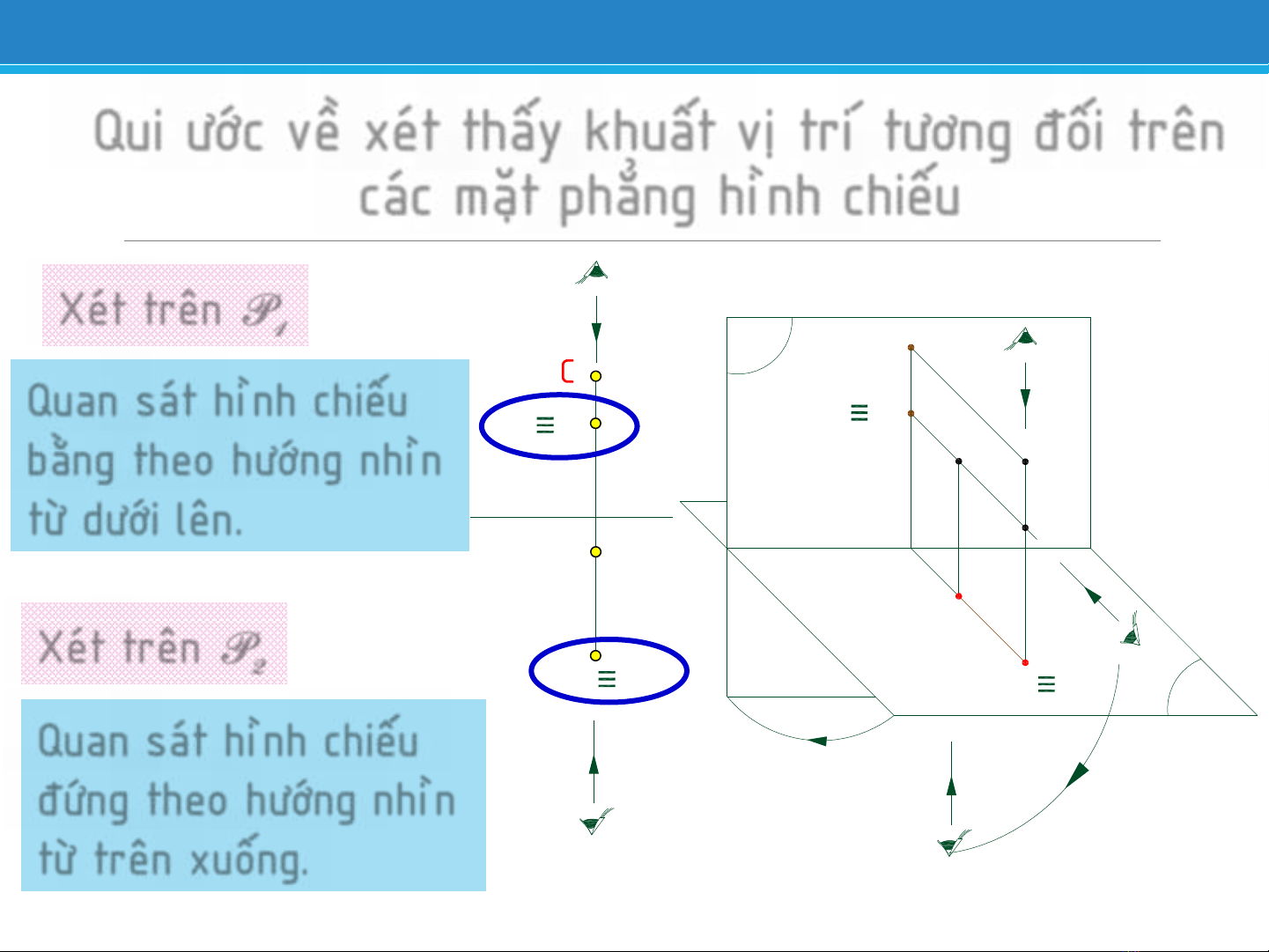

- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 5 Qui ước về xét thấy khuất vị trí tương đối trên các mặt phẳng hình chiếu Xét trên P1 P1 C1 1 Quan sát hình chiếu A1 B1 A1 B1 bằng theo hướng nhìn A C x từ dưới lên. x B A2 A2 Xét trên P2 d2 B2 C2 B2 C2 P2 Quan sát hình chiếu đứng theo hướng nhìn từ trên xuống.
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 6 BIỂU DIỄN ĐA DIỆN S1 Ví dụ: Biểu diễn tháp (SABC) với vị trí các đỉnh của tháp đã C1 cho như sau: A1 Số đỉnh, cạnh, mặt của tháp? B1 Tháp có 4 đỉnh: S, A, B, C A2 C2 Tháp có 6 cạnh: SA, SB, SC, AB, AC, BC Tháp có 4 mặt: (SAB), (SAC), B2 S2 (SBC), (ABC)
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 7 BIỂU DIỄN ĐA DIỆN S1 Xét thấy khuất các cạnh của tháp? Xét trên hình chiếu đứng: C1 SA, AB, BC, SC: là các A1 cạnh thấy B1 So sánh SB và AC A2 C2 SB : thấy AC: khuất B2 S2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 8 BIỂU DIỄN ĐA DIỆN S1 Xét thấy khuất các cạnh của tháp? Xét trên hình chiếu bằng: C1 SB, BA, AC, SC: là các A1 cạnh thấy B1 So sánh SA và BC: A2 C2 SA : thấy BC: khuất B2 S2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 9 9 BIỂU DIỄN ĐA DIỆN A'1 B'1 C'1 Ví dụ 2: Biểu diễn lăng trụ (AA’, BB’, CC’) với vị trí các đỉnh của lăng trụ đã cho A1 B1 C1 như sau: C2 A2 C' A'2 B2 B'2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 10 ĐIỂM THUỘC ĐA DIỆN 1 Phải thuộc một mặt nào đó của đa diện. M1 C1 A1 Ví dụ: Biết hình chiếu đứng M1 của điểm M thuộc mặt tháp B1 (SABC). Hãy vẽ M2. A2 C2 B2 S2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 11 ĐIỂM THUỘC ĐA DIỆN 1 M có thể thuộc mặt nào của tháp? M (SAB) M1 C1 M (SAC) A1 21 11 M (SAB) gắn M vào S1 (SAB) B1 Xác định được M2 A2 22 C2 M (SAC) gắn M vào S2 (SAC) 12 M'2 Xác định được M’2 M2 B2 S2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 12 ĐIỂM THUỘC ĐA DIỆN A'1 B'1 C'1 Ví dụ 2: Biết hình chiếu đứng M1 M1 của điểm M thuộc mặt tháp (SABC). Hãy vẽ M2. A1 B1 C1 C2 A2 C' A'2 B2 B'2
- 24/09/2016 CHƯƠNG 4 - ĐA DIỆN - TRIỂN KHAI ĐA DIỆN 13 ĐIỂM THUỘC ĐA DIỆN A'1 B'1 C'1 M thuộc mặt nào của lăng trụ? (AA’,CC’), (BB’,CC’) M1 M’1 Có 2 nghiệm (M và M’)A C1 1 B1 M thuộc (AA’,CC’) C2 M’ thuộc (BB’,CC’) A2 M2 C' A'2 Vẽ M2, M’2 M’2 B2 B'2
- 9/24/2016 14 Ví dụ 3: Hoàn tất hình biểu diễn của F1 đa diện. D1 E1 A1 B1 C1 B2 A2 C2 D2
- KHAI TRIỂN CÁC MẶT Bản vẽ hình khai triển của vật thể là bản vẽ hình thật các bề mặt của vật thể trải trên mặt phẳng.
- 1. Khai triển hình hộp
- 2. Khai triển hình chóp
