CHƯƠNG 3: BIỂU DIỄN CÁC CHI TIẾT VÀ MỐI GHÉP THÔNG DỤNG

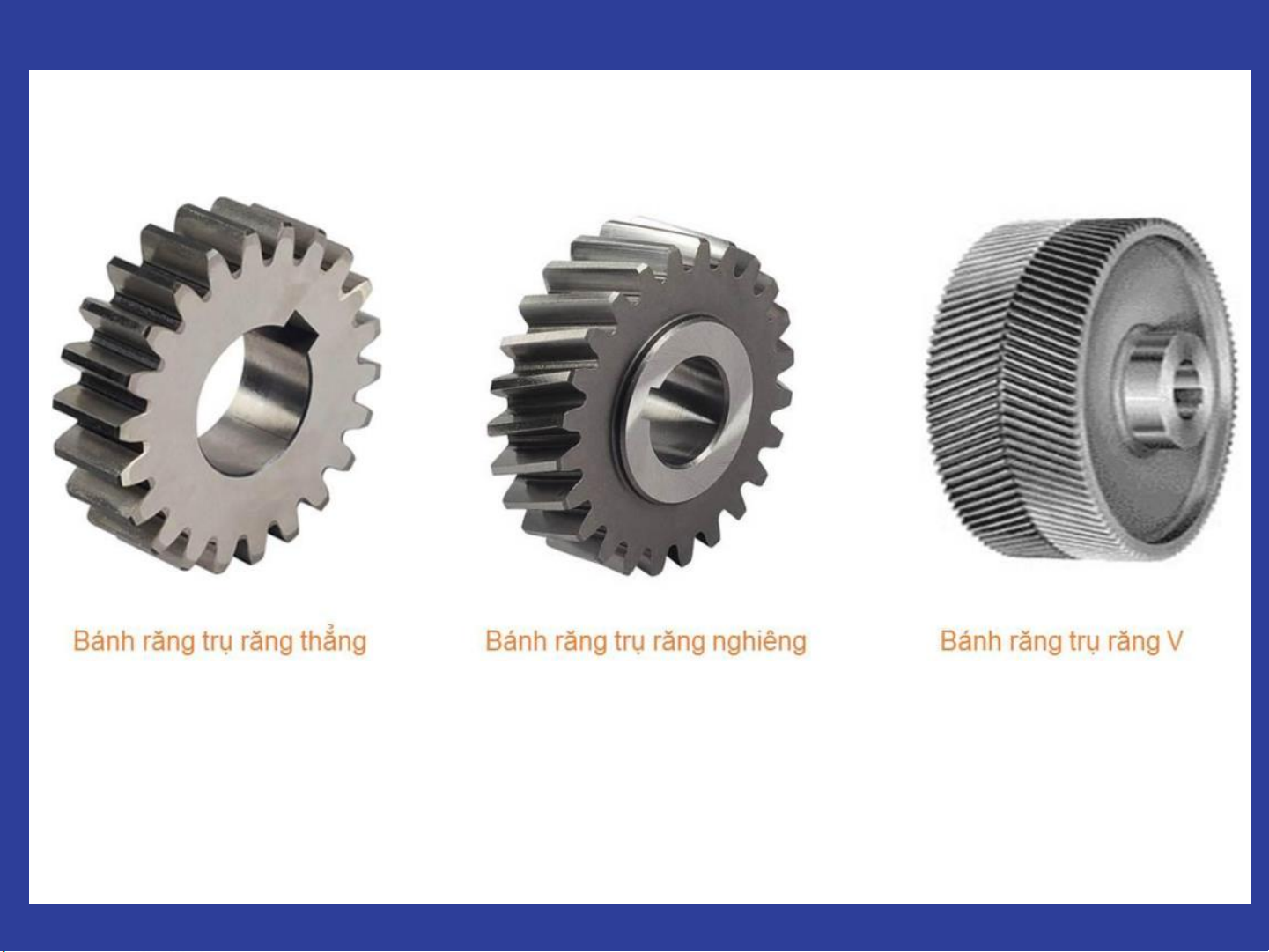

3.1. VẼ QUY ƯỚC BÁNH RĂNG TRỤ
1
CHƯƠNG 3: BIỂU DIỄN CÁC CHI TIẾT VÀ MỐI GHÉP THÔNG DỤNG
3.1. VẼ QUY ƯỚC BỘ TRUYỀN BÁNH RĂNG TRỤ
2

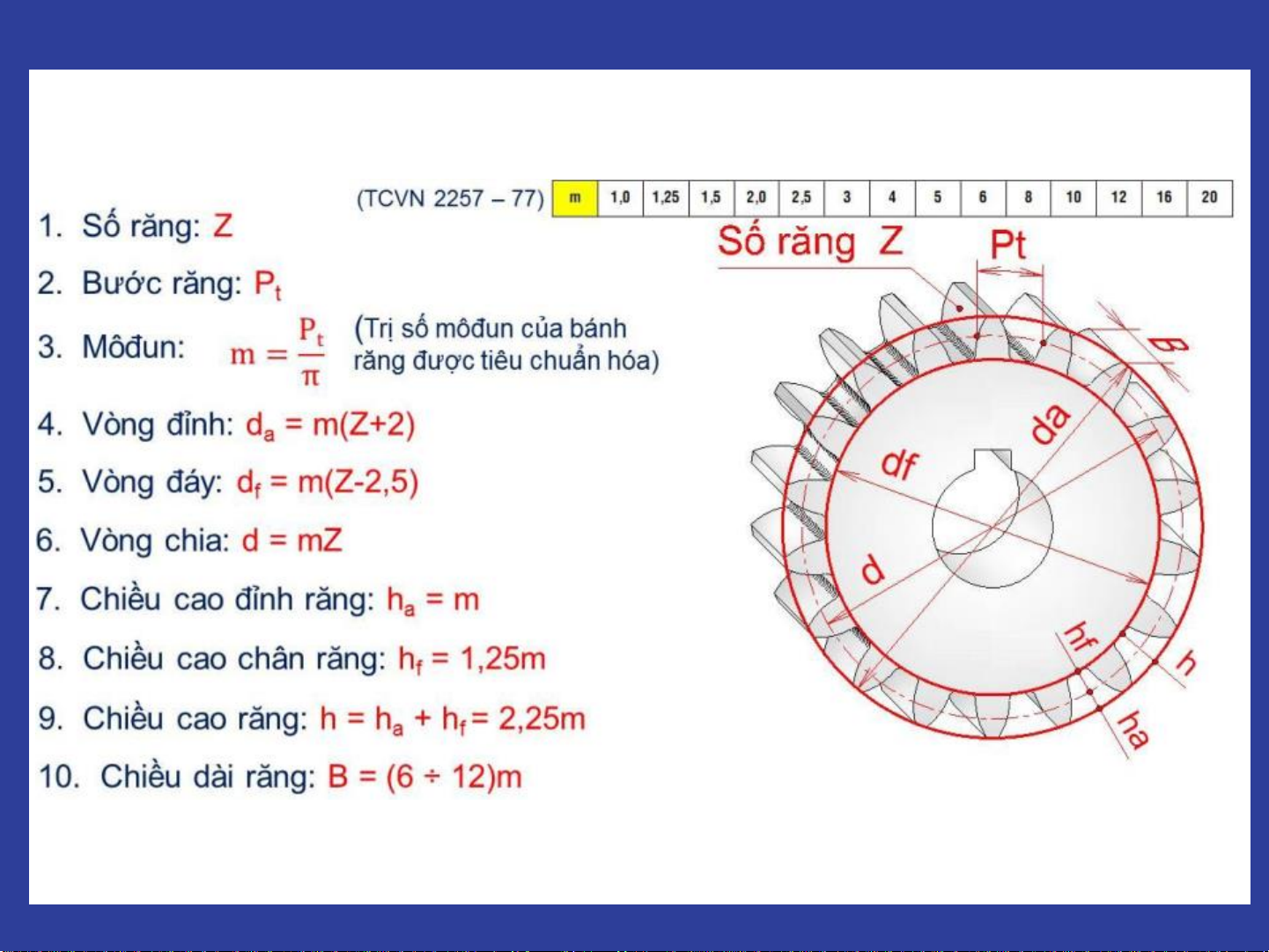

a. Các thông số hình học của bánh răng trụ
CHƯƠNG 3: BIỂU DIỄN CÁC CHI TIẾT VÀ MỐI GHÉP THÔNG DỤNG
3.1. VẼ QUY ƯỚC BỘ TRUYỀN BÁNH RĂNG TRỤ
3

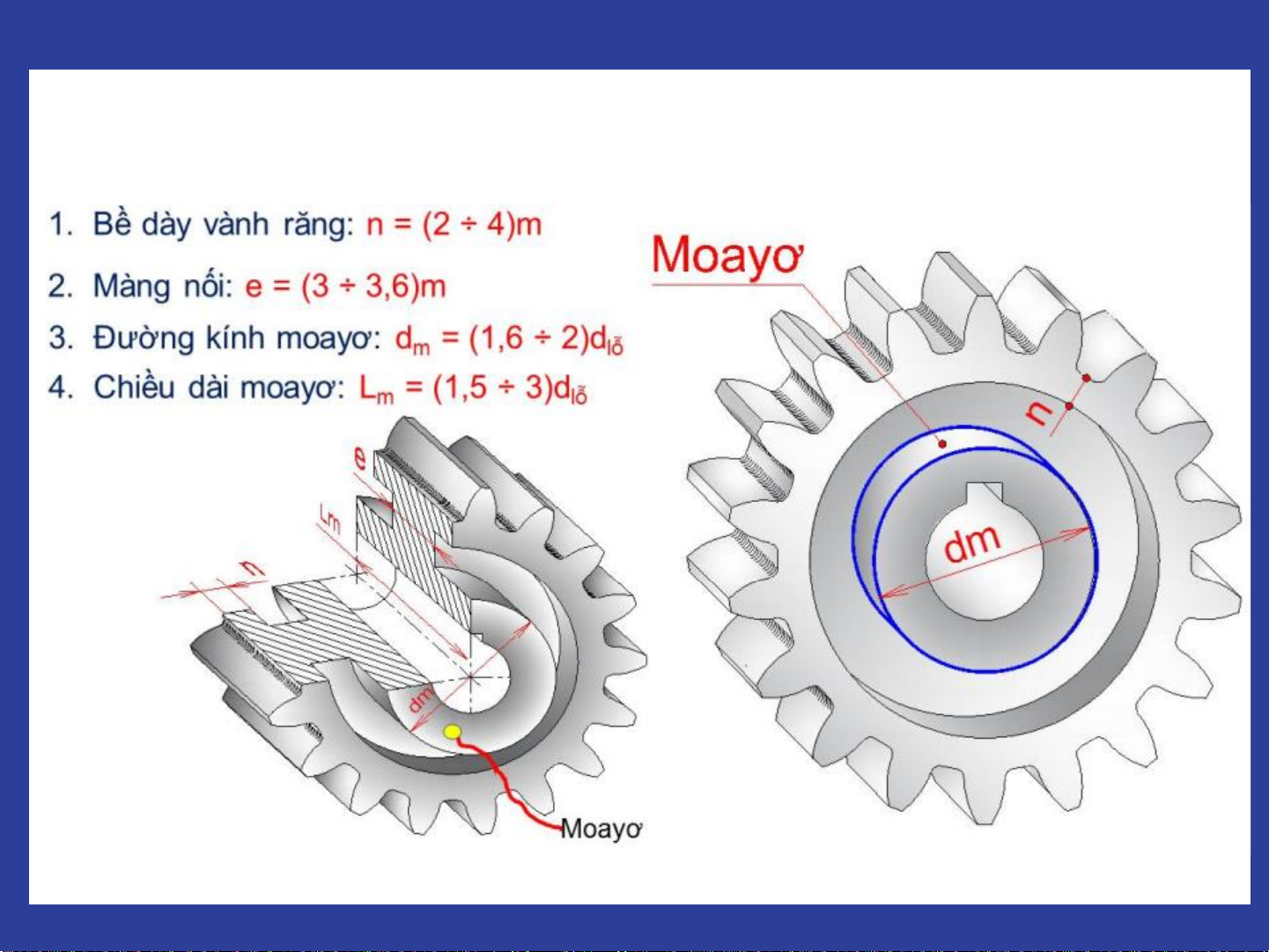

a. Các thông số hình học của bánh răng trụ
CHƯƠNG 3: BIỂU DIỄN CÁC CHI TIẾT VÀ MỐI GHÉP THÔNG DỤNG
3.1. VẼ QUY ƯỚC BỘ TRUYỀN BÁNH RĂNG TRỤ
4

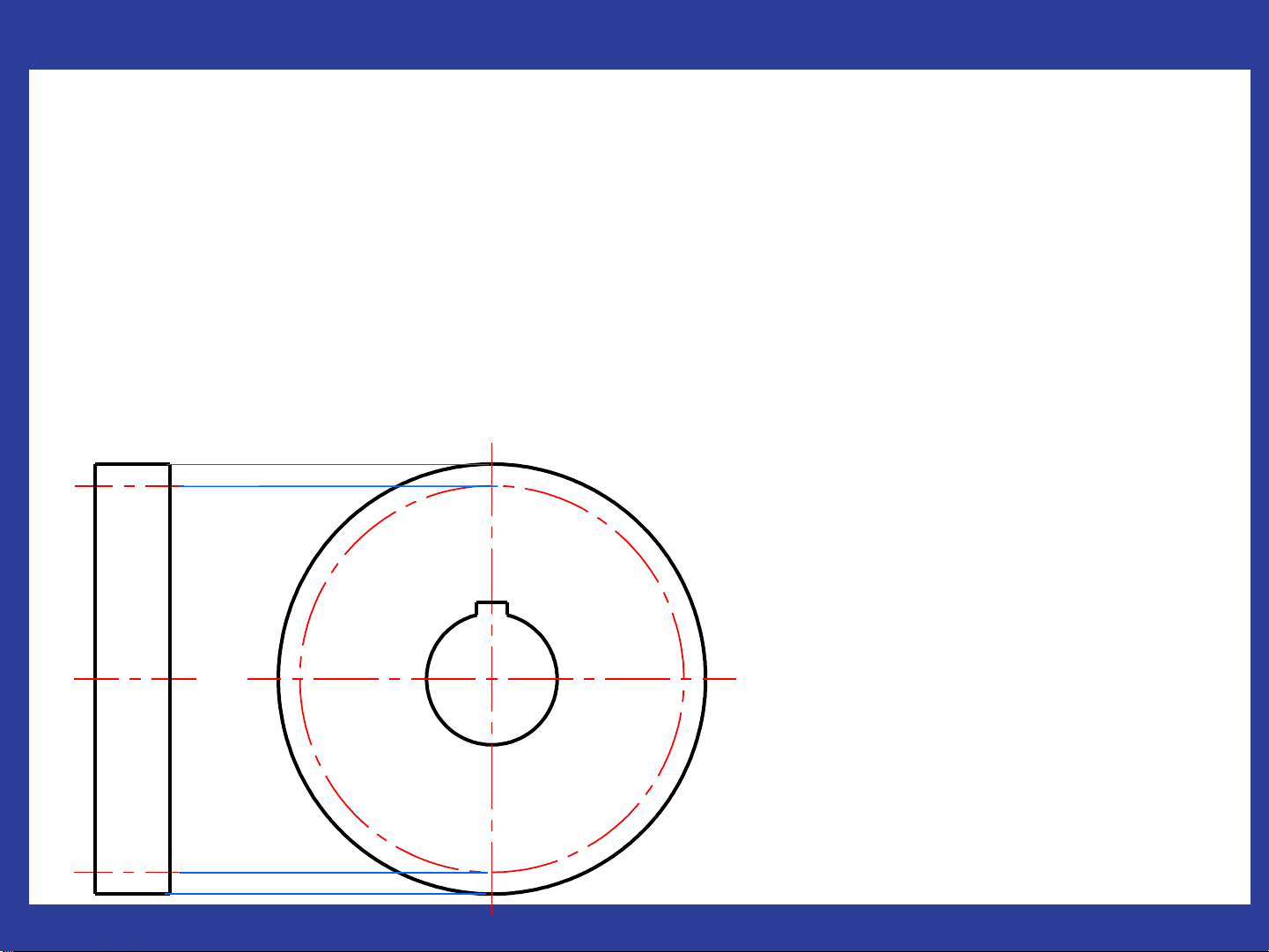

b. Quy ước vẽ bánh răng trụ
Các loại bánh răng được vẽ quy ước theo TCVN 13-78 (tương ứng với
ISO 2203:1973):
- Vòng đỉnh và đường đỉnh răng được vẽ bằng nét liền đậm;
- Vòng chia và đường chia được vẽ bằng nét gạch chấm mảnh;
CHƯƠNG 3: BIỂU DIỄN CÁC CHI TIẾT VÀ MỐI GHÉP THÔNG DỤNG
3.1. VẼ QUY ƯỚC BỘ TRUYỀN BÁNH RĂNG TRỤ

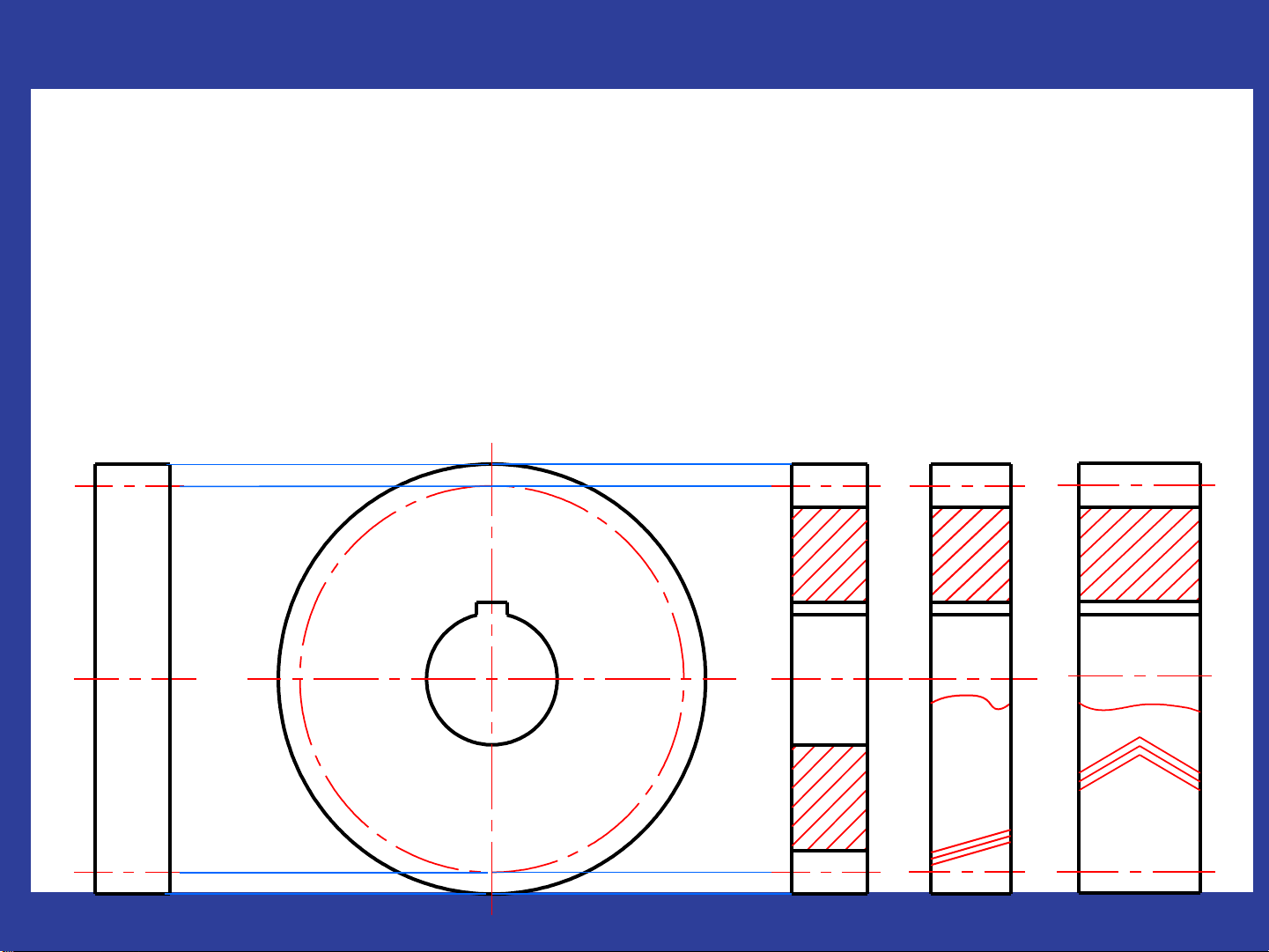

b. Quy ước vẽ bánh răng trụ
➢Trên hình cắt răng, đường chân được vẽ bằng nét liền đậm và phần răng
không kẻ gạch mặt cắt;
➢Hướng răng của răng nghiêng và răng chữ Vđược vẽ bằng các nét liền
mảnh.
5
