10/26/2011
1
Hoàng Văn Hiệp
Bộ môn Kỹ thuật máy tính
Viện Công nghệ thông tin và Truyền thông
Email: hiephv@soict.hut.edu.vn
Xử lý ảnh
1
Nội dung
Chương 1. Giới thiệu chung
Chương 2. Thu nhận & số hóa ảnh
Chương 3. Cải thiện & phục hồi ảnh
Chương 4. Phát hiện tách biên, phân vùng
ảnh
Chương 5. Trích chọn các đặc trưng trong
ảnh
Chương 6. Nén ảnh
Chương 7. Lập trình xử lý ảnh bằng
Matlab và C
2
10/26/2011
2
Chương 4. Phân vùng ảnh
3
Hai phương pháp chính áp dụng trong
phân vùng ảnh
Phương pháp dựa trên biên: phát hiện biên
Phương pháp dựa trên vùng ảnh
Phương pháp phân vùng dựa trên
biên
4
Phát hiện sự không liên tục (biến đổi bất
thường)
Phát hiện điểm ảnh
Phát hiện đường thẳng
Phát hiện biên
Các phương pháp nối biên
Các phương pháp làm mảnh đường
biên đến 1 pixel
10/26/2011
3

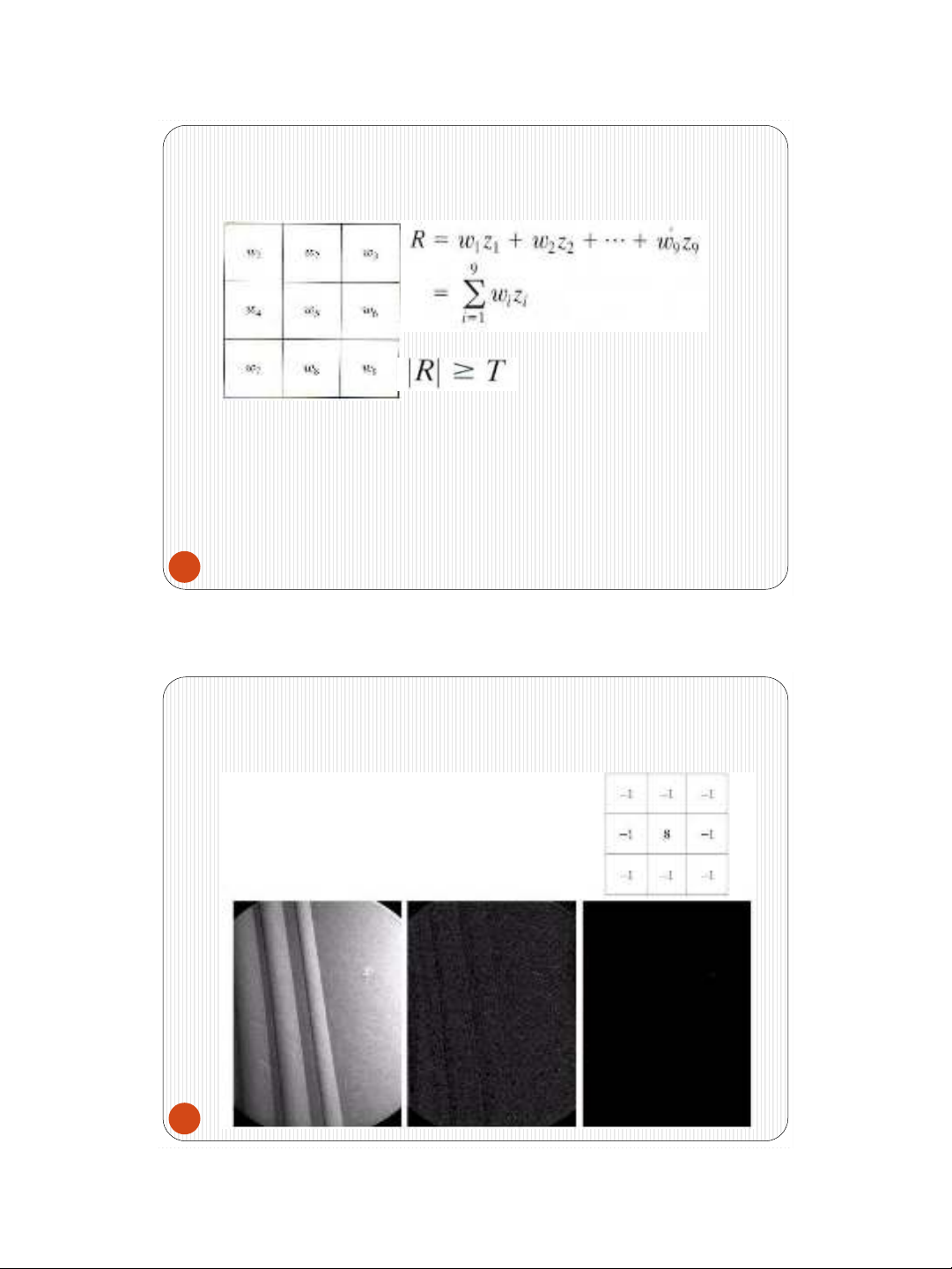

Phát hiện điểm ảnh
5
Phát hiện điểm ảnh
6
T = 90% giá trị
max của mức xám
10/26/2011
4

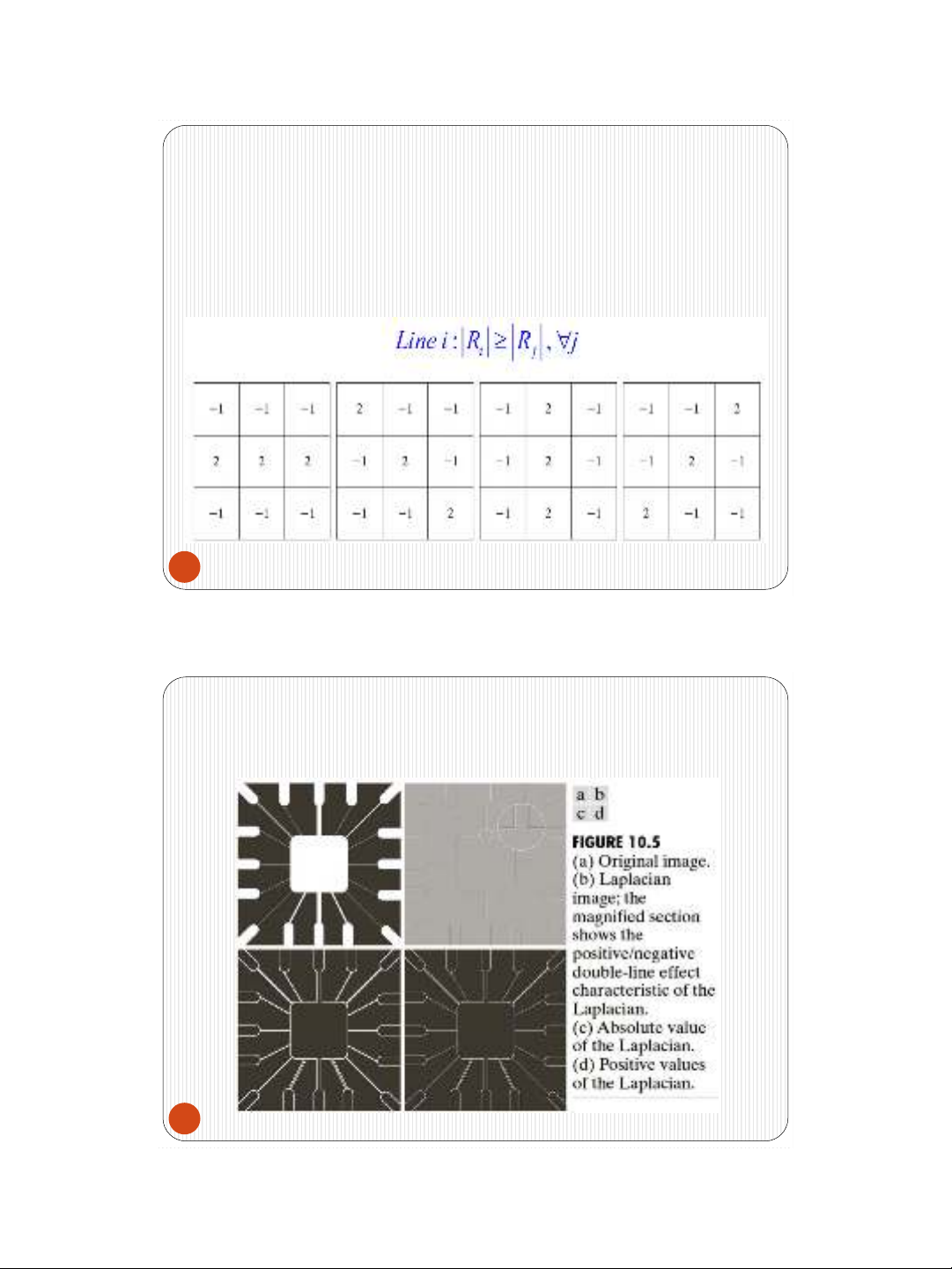

Phát hiện đường thẳng
7
Chọn mặt nạ thích hợp để phát hiện
Lấy ngưỡng (thresholding)
Phát hiện đường thẳng
8
10/26/2011
5

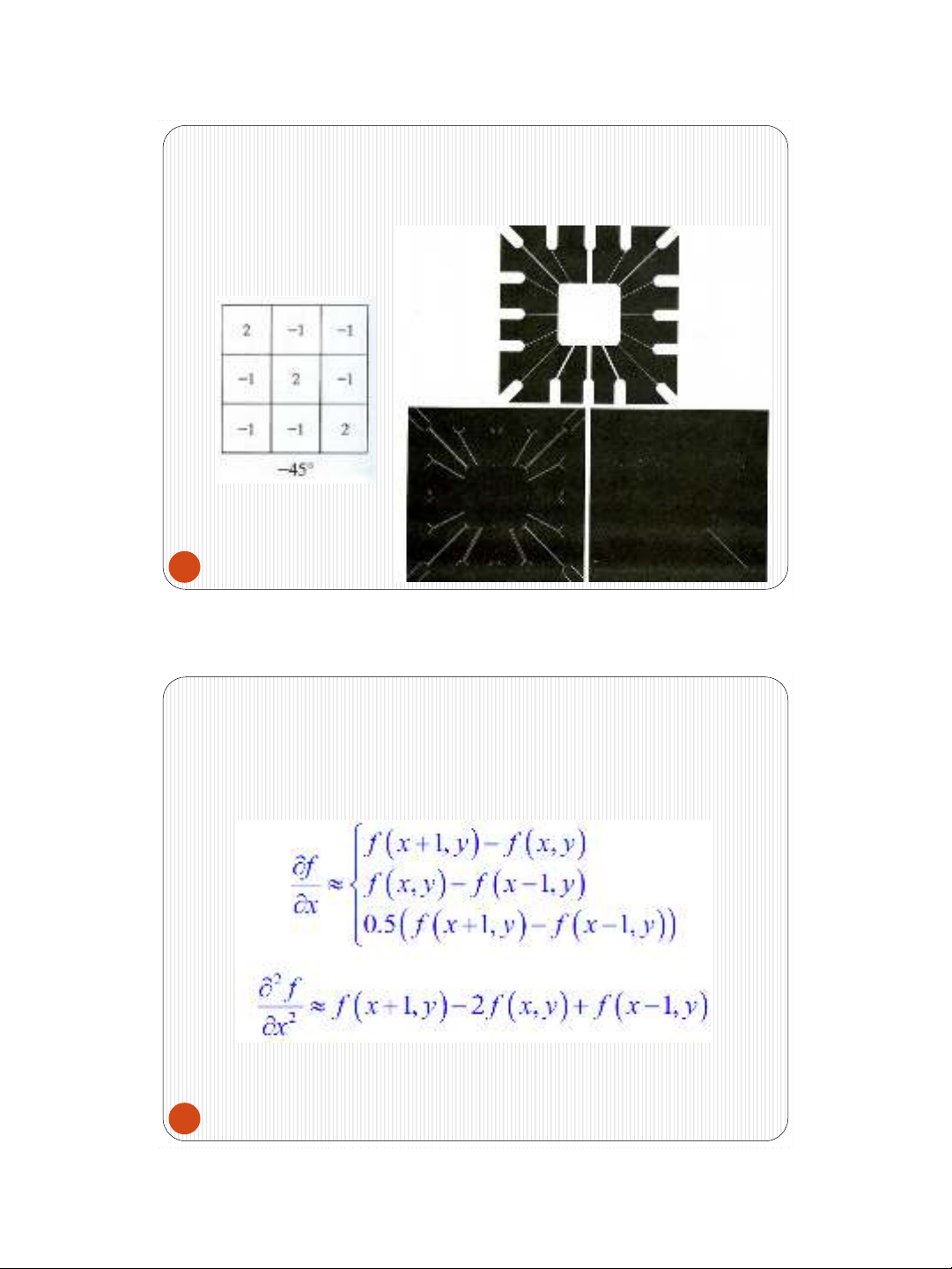

Phát hiện đường thẳng
9
Giả sử muốn tìm các đường thẳng theo
hướng -45 độ
Phát hiện biên
10
Xấp xỉ đạo hàm cấp 1, và cấp 2
