BÀI BÁO CÁO Đ ÁNỒ
ĐỀ TÀI : LED CUBE
5x5x5
GVHD: Ths. Nguyễn Lý Thiên
Trường
SVTH: Nguyễn Hoàng Ni
MSSV: 41004193

A. GI I THI U: LED CUBE 5x5x5Ớ Ệ
•LED l p ph ng 5x5x5 ậ ươ
bao g m 125 led hàn ồ
thành kh i h p vuông 3 ố ộ
chi u trong đó m i ề ỗ
chi u có 5 led ề
o
xy
z
•Kh i led cube là s n ố ả
ph m trang trí d th ng ẩ ễ ươ
r t phù h p đ làm món ấ ợ ể
quà đc đáo, h p d n đ ộ ấ ẫ ể
t ng b n bè ho c ng i ặ ạ ặ ườ
thân.
• Kh i led s đc n i vào ố ẽ ượ ố
đ là m ch đi u khi n đã ế ạ ề ể
đc l p trình s n.ượ ậ ẵ

B. CHU N B :Ẩ Ị
1. M ch đi u khi nạ ề ể
Ta c n 1 boad đng kích th c kho ng 12x12 cm.Làm s ch ầ ồ ướ ả ạ
in m ch và r a đng. Hàn các linh ki n đi u khi n lên m ch đi u ạ ử ồ ệ ề ể ạ ề
khi n.ể
2. Nguồn điện
Ta có thể dùng pin hay sạc điều được,nguồn ở đây được dùng là
5v.

3. Led
Led có nhiều màu sắc vì vậy khi làm ta cần chọn màu mình thích. Ta có
thể chọn nhiều led với nhiều màu sắc khác nhau để tạo khối led,làm ra
được nhiều hiệu ứng dẹp hơn.
4. Trở
Tùy vào ngu n c p và lo i led mà ta đã dùng đ ch n lo i đi n tr cho phù h p ồ ấ ạ ể ọ ạ ệ ở ợ
đ led có th sáng t t mà không nguy h i đn các linh ki n khác.Trong bài này ể ể ố ạ ế ệ
em dùng ngu n 5v nên tr đc dùng là 150 (bao g m 25 con tr ng v i 25 Ωồ ở ượ ồ ở ứ ớ
c t led). Ngoài ra còn có 5 con tr 10k dùng cho 5 con transistorΩộ ở
5. Ngoài các dụng cụ chính trên chúng ta cần có các dụng cụ điện như: mũi
hàn,mũi khoan,đồng hồ đo điện tử,kiềm,cưa,………

C. THI T K VÀ TH C HI NẾ Ế Ự Ệ
1. Thiết kế khối led

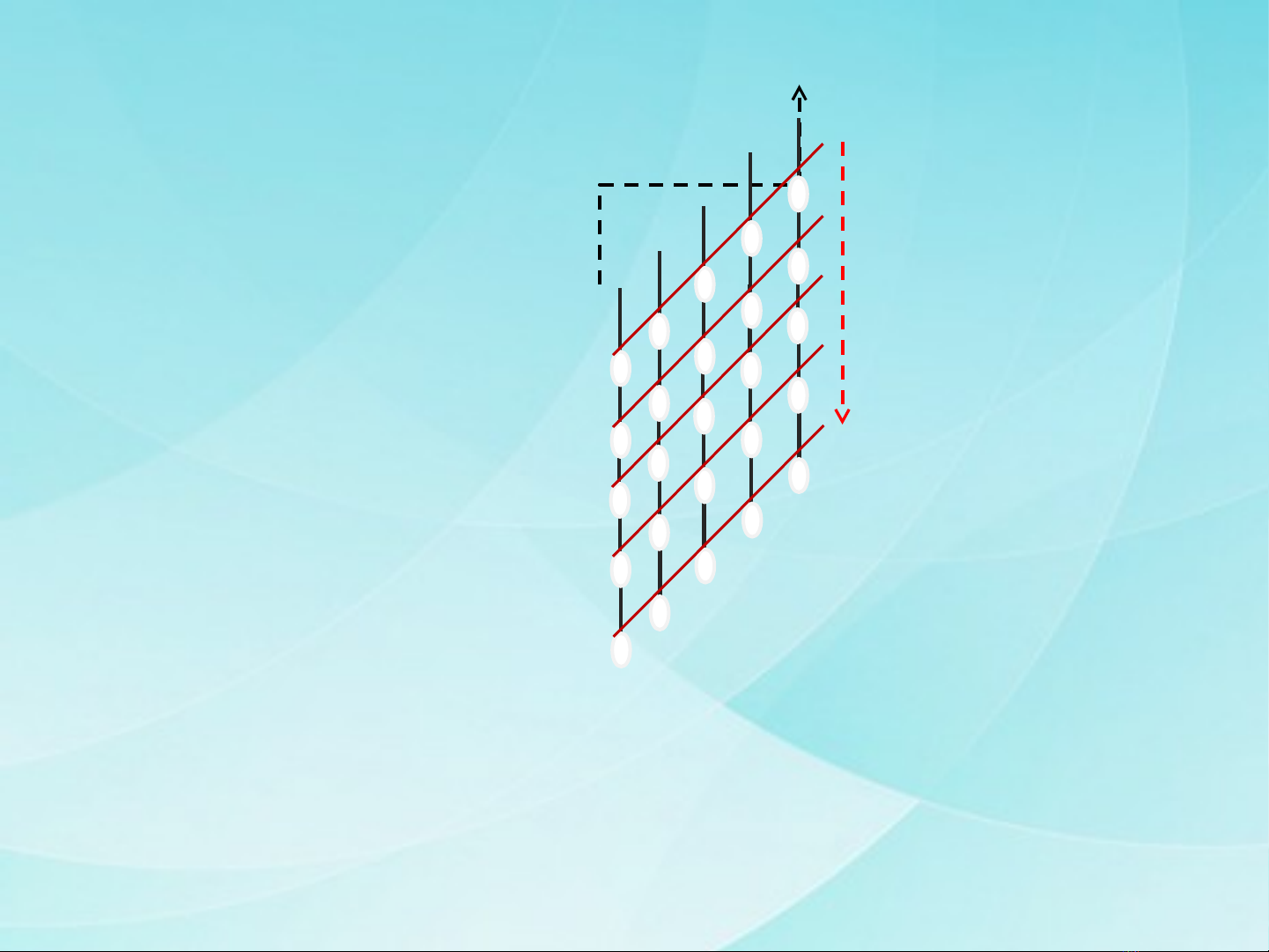

a. Hàn 5 m t LED: Mõi m t g m 5 hàng v i mõi hàng g m 5 led n i ặ ặ ồ ớ ồ ố
chân d ng v i nhau và 5 c t âm v i mõi c t g m 5 led n i chân âm ươ ớ ộ ớ ộ ồ ố
v i nhau.ớ
E
5 CT ÂM
Ộ
5 HÀNG D NGƯƠ
D
C
B
A
