Tài liệu tham khỏa dành cho các bạn sinh viên kỹ thuật, giúp ích cho các bạn trong quá trình học tập. Nội dung báo cáo gồm: Phần 1. Cấu tạo; Phần 2. Nguyên lý hoạt động; Phần 3. Ưu điểm và nhược điểm; Phần 4. Ứng dụng; Phần 5. Video Clip minh họa; Phần 6. Tài liệu tham khảo.

Chủ đề:
Lưu

Nội dung Text: Báo cáo: Thiết bị sấy kiểu thùng đứng

  1. NHÓM: 1 LỚP : CCNTP12B GVHD : Thầy Tân MÔN : CB4008
  2. THÀNH VIÊN NHÓM 1 THÀNH VIÊN NHÓM 1 1. Nguyễn Thị Kim Ngọc 2. Trần Thị Như 3. Thị Thảo Biên 4. Nguyễn Thị Tuyết Nhung 5. Huỳnh Thị Kim Đào 6. Lê Thị Kim Thảo 7. Nguyễn Thanh Ngọc Qúy 8. Nguyễn Trần Lâm Thái Tân 9. Nguyễn Tuấn Anh 10.Lê Nhựt Trường
  3. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG PHẦN 1. CẤU TẠO PHẦN 2. NGUYÊN LÝ HOẠT ĐỘNG PHẦN 3. ƯU ĐIỂM & NHƯỢC ĐIỂM PHẦN 4. ỨNG DỤNG PHẦN 5. VIDEO CLIP MINH HỌA PHẦN 6. TÀI LIỆU THAM KHẢO

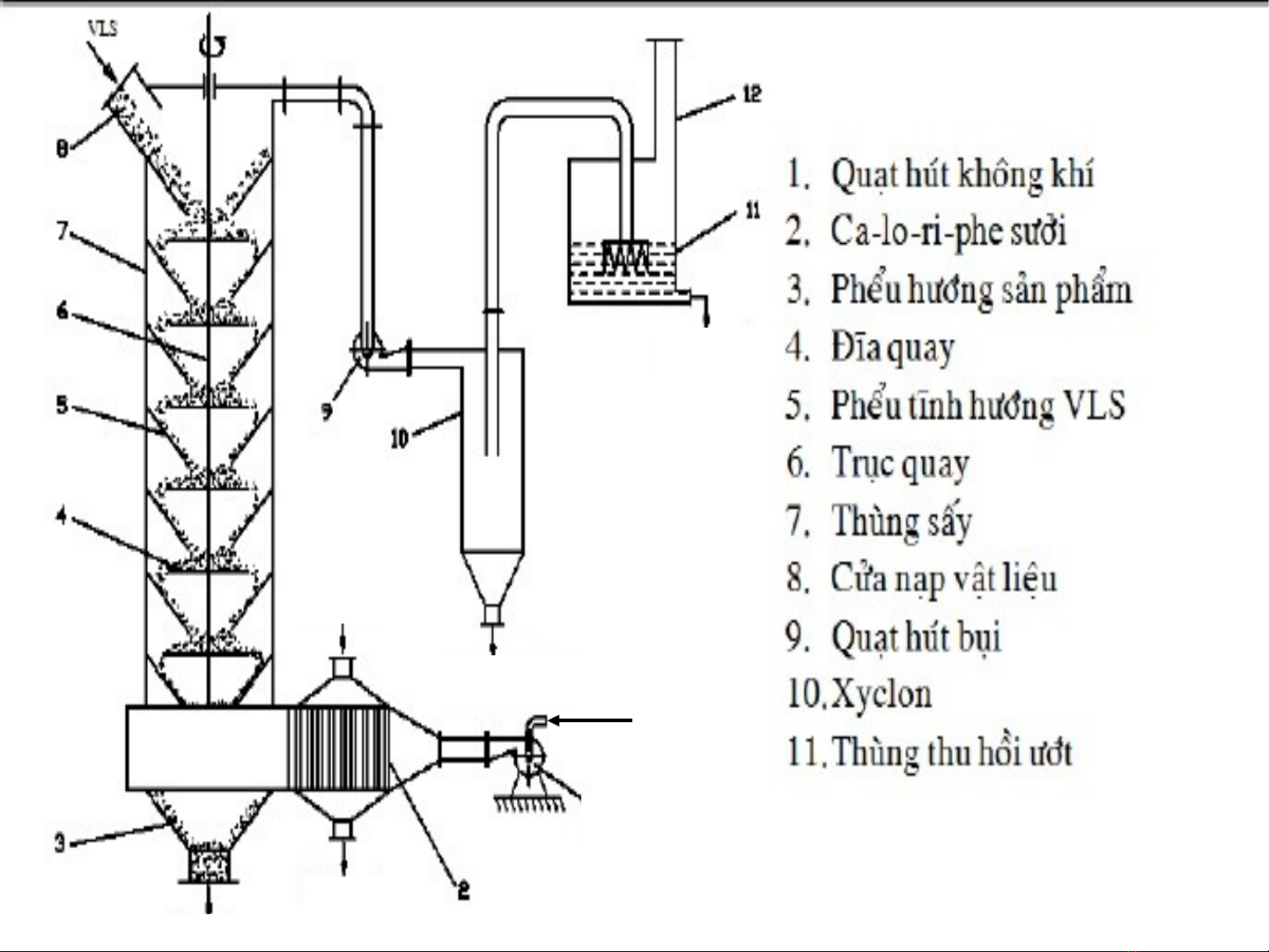

  4. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 1. Cấu tạo: Gồm 12 bộ phận: 1. Quạt thổi không khí 2. Buồng gia nhiệt (Ca-lo-ri-phe-sưởi) 3. Phểu hướng sản phẩm 4. Dĩa quay 5. Phểu hướng liệu (dạng tĩnh hướng VLS) 6. Trục quay 7. Thùng sấy (kiểu đứng) 8. Cửa nạp vật liệu 9. Quạt hút bụi 10. Cyclon 11. Thiết bị thu hồi ướt 12. Khí thải
  5. Dịch thu hồi Hơi đốt Sản phẩm thu hồi Không khí 1 12. Khí thải Nước ngưng Sản phẩm
  6. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 1. Cấu tạo: XYCLON
  7. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 1. Cấu tạo: Buồng gia nhiệt (Ca-lo-ri-phe-sưởi)
  8. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 1. Cấu tạo: Quạt hút
  9. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 1. Cấu tạo: Thiết bị thu hồi ướt
  10. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 2. Nguyên lý hoạt động
  11. Close fan: quạt hút THIẾT BỊ SẤY KIỂU THÙNG ĐỨNG Bộ phận phối nhiệt Dòng khí nóng (Tách bụi) bụi Bơm áp lực Sản phẩm thu hồi phun sấy Hơi đốt Khí thải hơi ẩm Không khí Nước ngưng Quạt hút khí nóng Dịch thu hồi
  12. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 3. Ưu điểm & nhược điểm • Ưu điểm: - Việc bố trí 2 quạt là cần thiết để đảm bảo cho tác nhân sấy thắng được trở lực và lưu thông trong toàn bộ h ệ thống. - Thiết bị sấy kiểu thùng đứng ít tốn năng lượng h ơn máy sấy thùng quay & ít chiếm mặt bằng hơn. - Tốc độ khí chuyển trong buồng sấy là rất cao, thời gian nguyên liệu bị dừng lại ngắn, nên đạt hiệu quả sản xu ất cao, tốc độ nhanh, thiết bị nhỏ, sản xuất lớn.  Nhược điểm: - Vật liệu dễ bị vỡ vụn nhiều khi sấy.
  13. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 4. Ứng dụng • Thường dùng để sấy các sản phẩm như: đậu nành, hột bắp, cafe….
  14. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 5. Video clip minh họa
  15. THIẾT BỊỊSẤY KIỂU THÙNG ĐỨNG THIẾT B SẤY KIỂU THÙNG ĐỨNG 6. Tài liệu tham khảo • http://tailieu.vn • http://violet.vn • http://google.com.vn • http://www.ptmaycongnghiep.com • tmindustry.vn • dryer.vn • http://www.maysaycongnghiep.net
