CẢM BIẾN NHIỆT LÀ CÁC PHẦN TỬ HAY CÁC LINH KIỆN CÓ CÁC THÔNG SỐ VẬT LÝ THAY ĐỔI THEO NHIỆT ĐỘ MÔI TRƯỜNG, TẠI VỊ TRÍ CẦN GIÁM SÁT HAY THEO DÕI NHIỆT ĐỘ. CÁC CẢM BIẾN NHIỆT ĐỘ THÔNG DỤNG BAO GỒM CÁC DẠNG SAU: RTD (RESISTANCE TEMPERATURE DETECTORS). THERMOCOUPLE. THERMISTOR RTD LÀ CẢM BIẾN PHÁT HIỆN SỰ THAY ĐỔI NHIỆT ĐỘ THÔNG QUA SƯ THAY ĐỔI TUYẾN TÍNH ĐIỆN TRỞ CỦA PHẦN TỬ. THERMOCOUPLE LÀ PHẦN TỬ CẢM BIẾN JOẠT ĐỘNGDỰA...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Cảm biến nhiệt

1
1. PHÂN LOẠI CẢM BIẾN NHIỆT CẢM BIẾN NHIỆT LÀ CÁC PHẦN TỬ HAY CÁC LINH KIỆN CÓ CÁC THÔNG SỐ VẬT LÝ THAY ĐỔI THEO NHIỆT ĐỘ MÔI TRƯỜNG, TẠI VỊ TRÍ CẦN GIÁM SÁT HAY THEO DÕI NHIỆT ĐỘ. CÁC CẢM BIẾN NHIỆT ĐỘ THÔNG DỤNG BAO GỒM CÁC DẠNG SAU: RTD (RESISTANCE TEMPERATURE DETECTORS). THERMOCOUPLE. THERMISTOR RTD LÀ CẢM BIẾN PHÁT HIỆN SỰ THAY ĐỔI NHIỆT ĐỘ THÔNG QUA SƯ THAY ĐỔI TUYẾN TÍNH ĐIỆN TRỞ CỦA PHẦN TỬ. THERMOCOUPLE LÀ PHẦN TỬ CẢM BIẾN JOẠT ĐỘNGDỰA THEO NGUYÊN LÝ NHIỆT ĐIỆN (HIỆU ỨNG SEEBACK). 2 • THERMISTOR LÀ PHẦN TỬ CẢM BIẾN, ĐO LƯỜNG NHIỆT

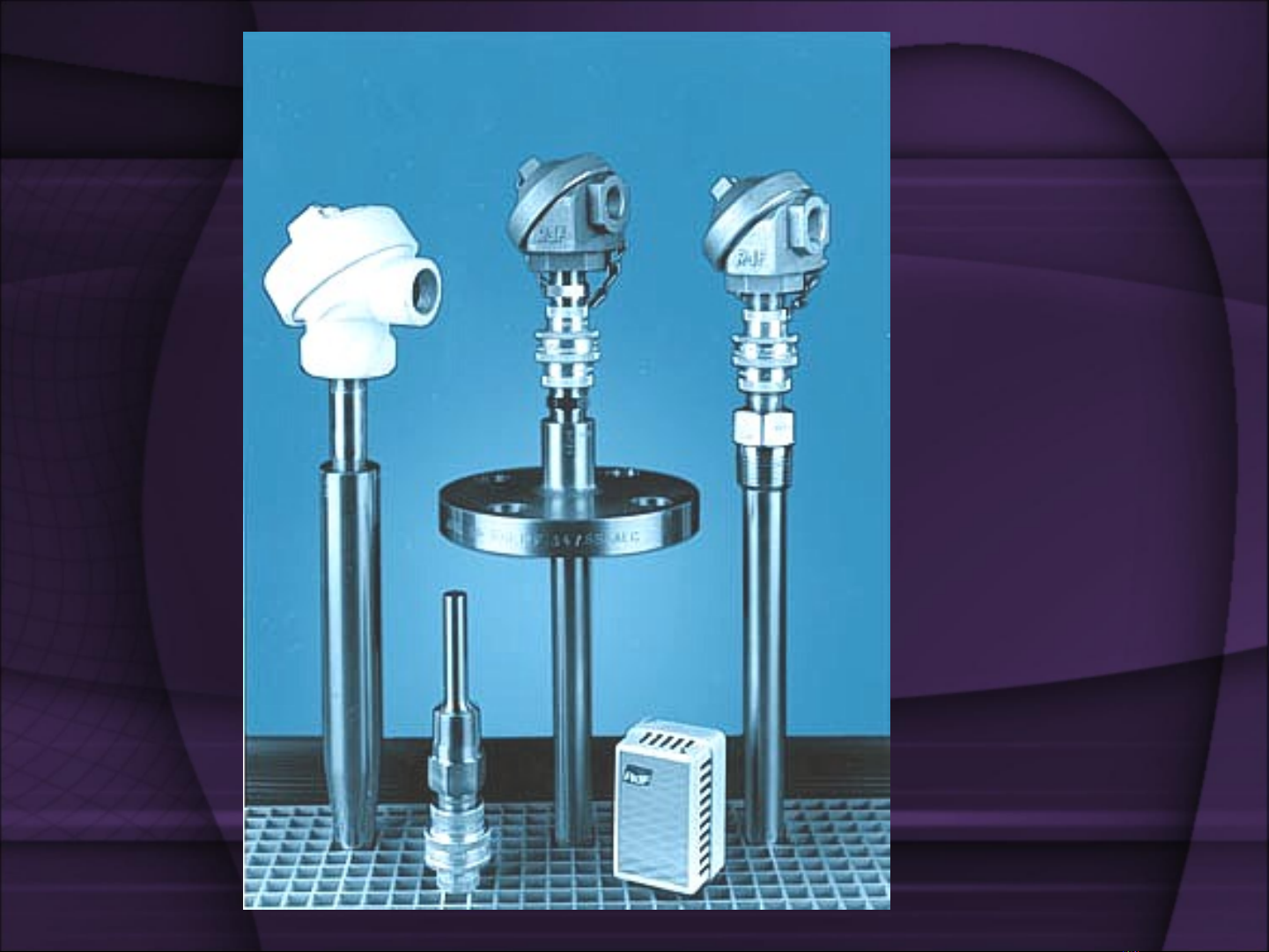

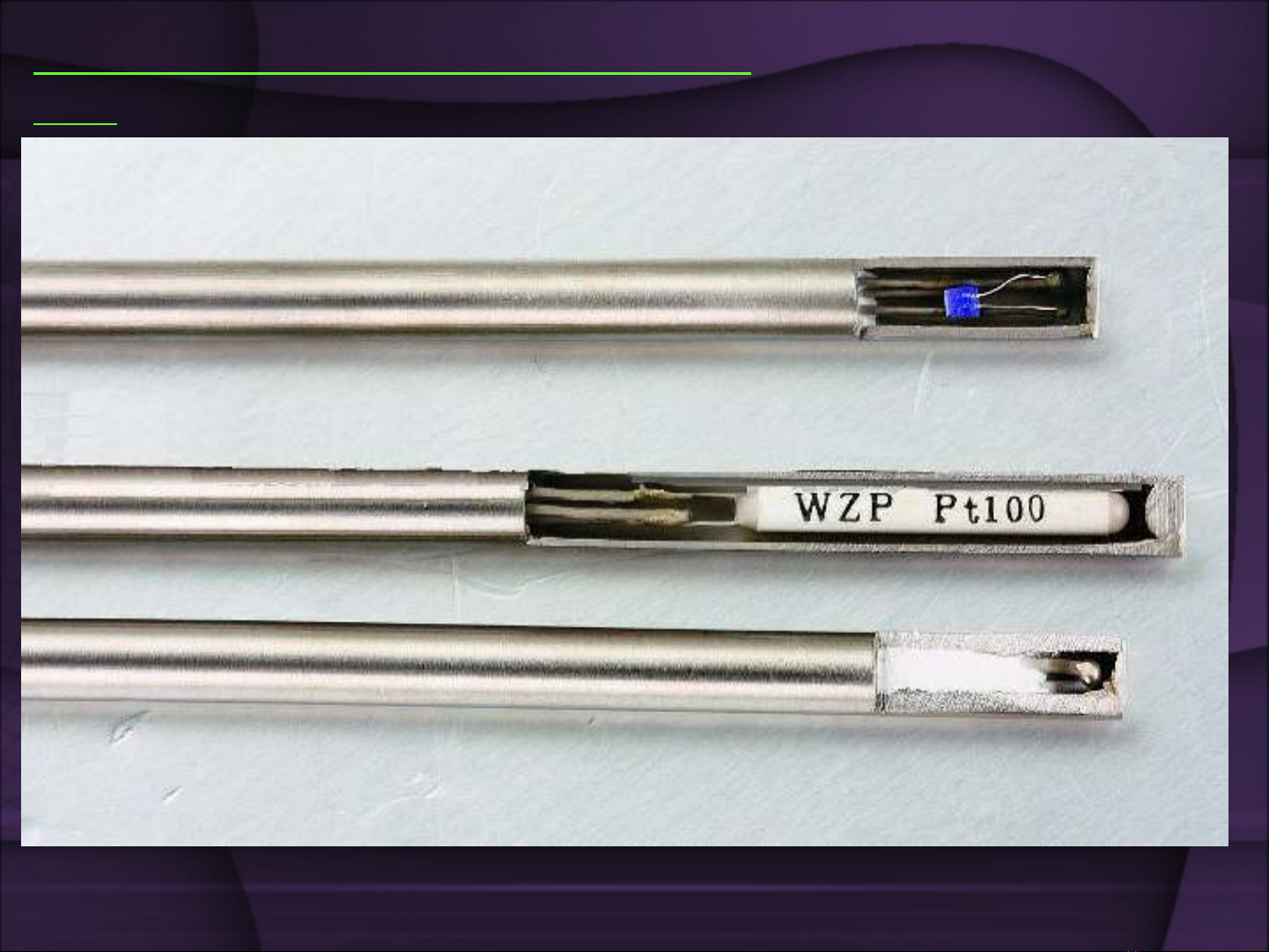

HÌNH DẠNG CỦA MỘT SỐ CẢM BIẾN RTD 3
4

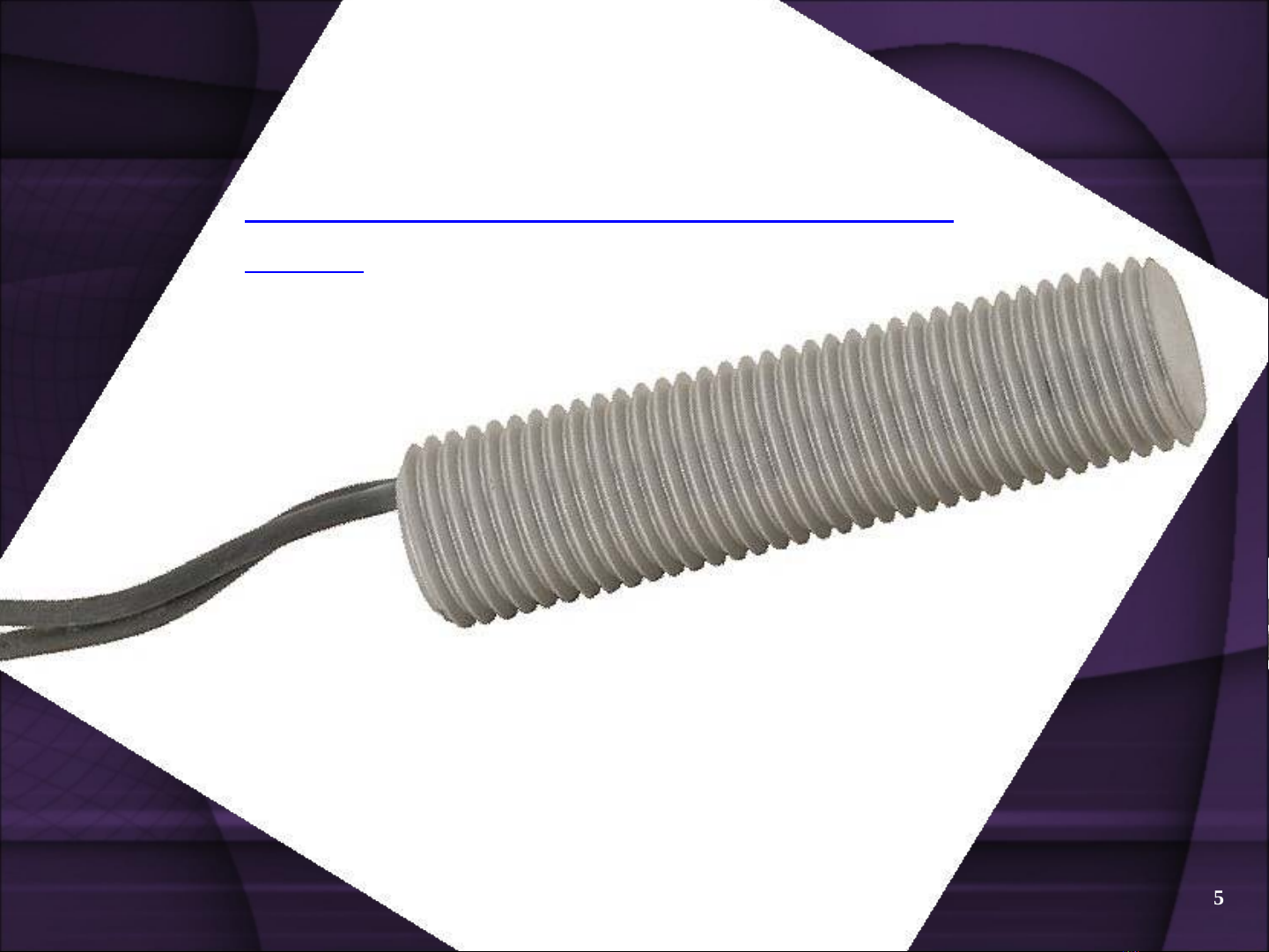

CẢM BIẾN RTD NGÂM TRONG CHẤT LỎNG 5
6
RTD VÀ DÂY CABLE NỐI (DÂY BÙ) 7
8
9
RTD SỬ DỤNG Ở MÔI TRƯỜNG NHIỆT ĐỘ CAO 10
RTD ĐANG LẮP ĐẶT ĐỂ ĐO NHIỆT ĐỘ 11
12
13
HÌNH DẠNG CỦA MỘT SỐ CẢM BIẾN THERMOCOUPLE 14
15
16
CÁC LỌAI CABLE NỐI THERMOCOUPLE ĐẾN MẠCH ĐO 17
TỔ HỢP LIỆN KẾT NHIỀU THERMOCOUPLE 18
HỘP GIỮ CABLE RA CỦA NHIỀU THERMOCOUPL E 19
20
