CÂU HỎI ÔN TẬP
HỌC PHẦN: ĐIỀU KHIỂN LẬP TRÌNH PLC
HÀ NỘI – 2022
CÂU HỎI LÝ THUYẾT
Câu 1. Trình bày về cấu trúc chung bộ điều khiển lập trình PLC?
Câu 2. Dòng sản phẩm PLC S7-1200 và PLC S7-1500 phù hợp cho những ứng dụng như
thế nào?
Câu 3. Trình bày cấu trúc phần cứng của PLC S7-1200?
Câu 4. Trình bày cấu trúc phần cứng của PLC S7-1500?
Câu 5. PLC S7-1200 và PLC S7-1500 truy xuất Tag nhớ hay địa chỉ trực tiếp?
Câu 6. PLC S7-1200 và PLC S7-1500 có bao nhiêu ngôn ngữ lập trình? Kể tên các ngôn
ngữ trên?
Câu 7. Trình bày về lập trình cấu trúc của PLC S7-1200 và S7-1500, hàm chức năng FC
và khối hàm chức năng FB?
Câu 8. Trình bày về vòng quét chương trình của PLC S7-1200 và S7-1500 trên phần mềm
TIA PORTAL?
Câu 9. Trình bày địa chỉ MAC, IP Address là gì?
Câu 10. Trình bày địa Subnet Mask là gì? Phân chia lớp mạng với IP và Subnet mask?
Câu 11. Trình bày các bước cấu hình địa chỉ IP cho máy tính?
Câu 12. Trình bày các bước cấu hình địa chỉ IP cho PLC S7-1200/1500?
Câu 13. Trình bày các bước cấu hình PLC S7-1200 và S7-1500 chuẩn dựa theo phần cứng
PLC?
Câu 14. Trình bày các bước thực hiện mô phỏng (phần mềm giả lập) cho PLC S7-
1200/1500?
Câu 15. Trình bày ưu điểm lập trình I/O Mapping và các bước lập trình với I/O Mapping
trên phần mềm TIA Portal?
Câu 16. Kể tên các tập lệnh logic và chức năng ứng dụng của nó?
Câu 17. Bộ định thì khai báo theo chuẩn IEC timer có những đặc trưng gì?
Câu 18. Trình bày nguyên lý hoạt động của bộ định thì tạo xung TP của PLC S7-1200 và
S7-1500? Nêu ví dụ minh họa?
Câu 19. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn lên không nhớ TON của
PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Câu 20. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn xuống TOFF của PLC S7-
1200 và S7-1500? Nêu ví dụ minh họa?
Câu 21. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn lên có nhớ TONR của
PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Câu 22. Trình bày nguyên lý hoạt động của bộ đếm lên CTU của PLC S7-1200 và PLC
S7-1500? Nêu ví dụ minh họa?
Câu 23. Trình bày nguyên lý hoạt động của bộ đếm xuống CTD của PLC S7-1200 và PLC
S7-1500? Nêu ví dụ minh họa?
Câu 24. Trình bày nguyên lý hoạt động của bộ đếm lên xuống CTUD của PLC S7-1200
và PLC S7-1500? Nêu ví dụ minh họa?
Câu 25. Trình bày các phép toán so sánh bằng, so sánh khác, so sánh lớn hơn và so sánh
lớn hơn bằng trong TIA Portal cho PLC S7-1200 và PLC S7-1500? Lấy ví dụ minh hoạ?
Câu 26. Trình bày các phép toán so sánh lớn hơn, so sánh lớn hơn bằng, so sánh nhỏ hơn
và so sánh nhỏ hơn bằng trong TIA Portal cho PLC S7-1200 và PLC S7-1500? Lấy ví dụ
minh hoạ?
Câu 27. Trình bày các bước tổng hợp mạch trình tự bằng phương pháp hàm tác động và
phương pháp Grafcet?
Câu 28. Trình bày các bước tổng hợp mạch trình tự bằng phương pháp bảng trạng thái và
phương pháp Grafcet?
Câu 29. Trình bày lập trình xử lý tín hiệu Analog input?
Câu 30. Trình bày lập trình xử lý tín hiệu Analog output? Lập trình xử lý tín hiệu nhiệt?
Câu 31. Trình bày câu lệnh NORM_X và lệnh SCALE_X trong TIA PORTAL?
Câu 32. Trình bày các tập lệnh xử lý PID trong TIA cho PLC S7-1200 và PLC S7-1500?
Câu 33. Trình bày đặc tính giao tiếp mạng truyền thông ASI?
Câu 34. Trình bày kiến trúc trong mạng ASI?
Câu 35. Trình bày tổng quan về mạng truyền thông Modbus? Các dạng mạng truyền thông
Modbus?
Câu 36. Trình bày tập lệnh truyền thông cho mạng truyền thông Modbus trên phần mềm
TIA PORTAL?
Câu 37. Trình bày tổng quan về mạng truyền thông Profibus? Truyền thông dữ liệu với
mạng Profibus DP?
Câu 38. Trình bày tập lệnh truyền thông mạng Profibus DP trên phần mềm TIA PORTAL?
Câu 39. Trình bày tổng quan mạng truyền thông Profinet? Truyền thông dữ liệu với mạng
truyền thông Profinet?
Câu 40. Trình bày tập lệnh truyền thông mạng Profinet trên phần mềm TIA PORTAL?
CÂU HỎI BÀI TẬP 01

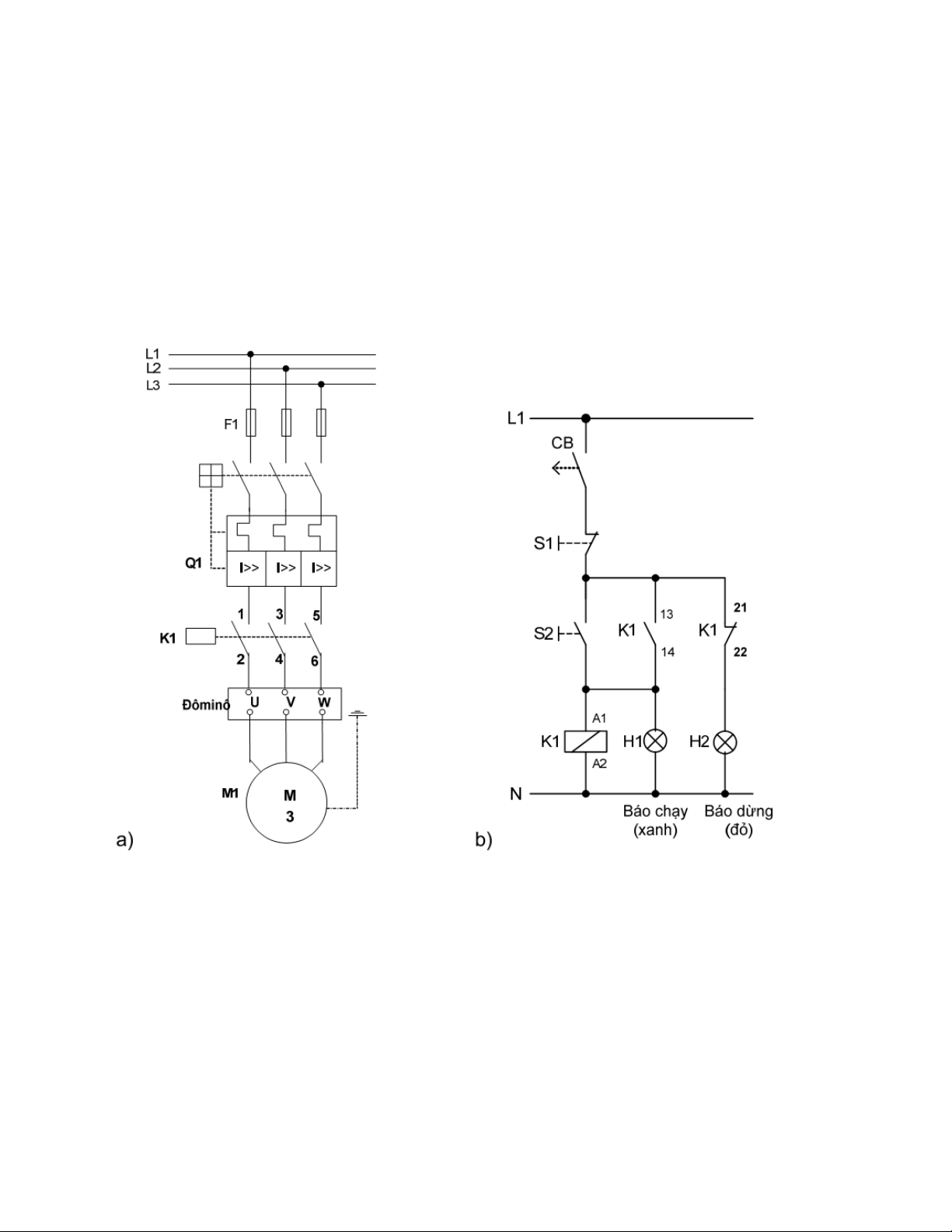

Bài tập 1: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển ON/OFF động
cơ có chỉ báo theo yêu cầu:
Một động cơ điện 3 pha được điều khiển bằng một PLC S7-300. Khi nhấn nút S2 (thường
hở) thì động cơ sẽ chạy. Khi nhấn nút S1 (thường đóng) thì động cơ sẽ dừng lại. Các chế
độ hoạt động chạy và dừng được báo bằng 2 đèn báo H1 và H2.

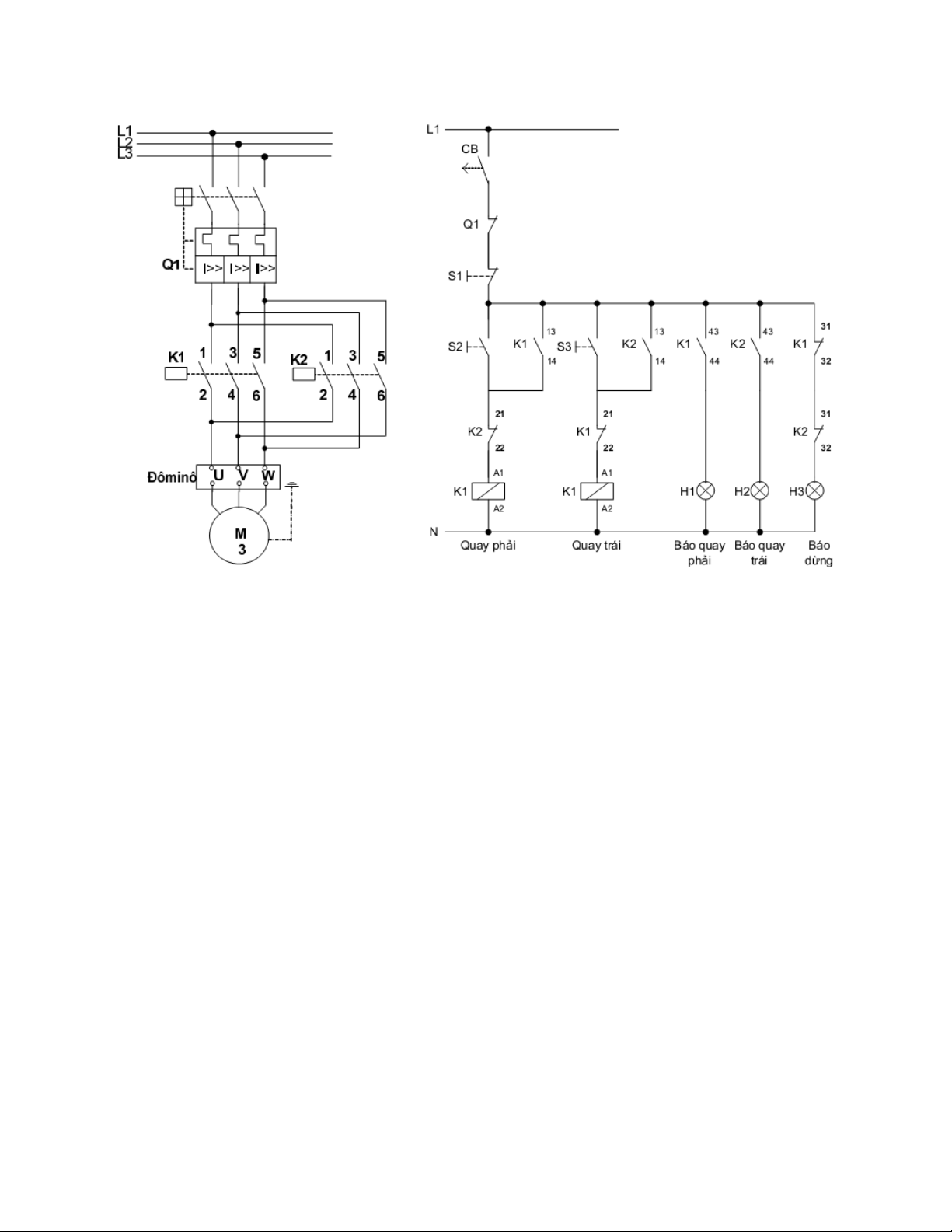

Bài tập 2: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển đảo chiều quay
động cơ theo yêu cầu:
Một động cơ điện 3 pha cần được điều khiển đảo chiều. Khi ấn S1 (thường hở) thì động
cơ sẽ quay phải và đèn H1 sáng báo động cơ đang quay phải. Khi nhấn nút S2 (thường hở)
thì động cơ quay trái và đèn H2 sáng báo động cơ đang quay trái. Động cơ có thể dừng bất
cứ lúc nào nếu ấn nút dừng S3 (thường đóng) hoặc động cơ xảy ra sự cố quá dòng làm cho
tiếp điểm của thiết bị bảo vệ Q1 tác động (tiếp điểm 13, 14 của Motor CB). Khi động cơ
dừng đèn báo H3 sáng.
Bài tập 3: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển tuần tự 3 động
cơ không đồng bộ xoay chiều 3 pha theo yêu cầu:
Khi ấn nút START thì động cơ Đ1 làm việc, sau 10 giây thì động cơ Đ2 làm việc, sau 15
giây tiếp theo thì động cơ Đ3 làm việc, Nhấn nút STOP thì dừng hệ thống
Bài tập 4: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển tuần tự 4 động
cơ không đồng bộ xoay chiều 3 pha theo yêu cầu:
Khi nhấn nút M thì sau 5s động cơ Đ1 làm việc, sau 10 giây thì động cơ Đ2 làm việc,
sau 15 giây tiếp theo thì động cơ Đ3 làm việc, sau 20s động cơ Đ4 làm việc. Hệ thống làm
việc lặp lại 5 lần sau đó dừng. Nhấn nút D thì dừng hệ thống
Bài tập 5: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển cơ cấu máy dập
theo yêu cầu:
Một cơ cấu dập trong một máy dập nguyên liệu (ví dụ dập ra các vỏ hộp) có thể chuyển
động nâng lên hay hạ xuống nhờ một động cơ điện M1 quay 2 chiều. Để đảm bảo an toàn
cho tay người vận hành thì chỉ khi nào người vận hành dùng cả 2 tay nhấn đồng thời 2 nút
nhấn S1 (NO) và S2 (NO) thì bàn dập mới hạ xuống. Khi hạ xuống đụng công tắc hành
trình giới hạn dưới S3 (NC) thì tự chạy nâng lên cho tới khi đụng công tắc hành trình giới
hạn trên S4 (NC) thì dừng lại. Chu kỳ lặp lại khi nào người vận hành lại nhấn 2 nút nhấn
S1 và S2.
