CÂU HỎI ÔN TẬP
HỌC PHẦN: LÝ THUYẾT MẠCH
I. Gói câu hỏi thi “I”
Câu 1* (2 điểm, 10 phút): Trình bày khái niệm và kết cấu hình học của mạch điện,
cho ví dụ minh họa
Câu 2* (2 điểm, 10 phút): Phát biểu định luật Ohm và hai định luật Kirchhoff cho
nút và mạch vòng khép kín, lấy ví dụ minh họa
Câu 3* (2 điểm, 10 phút): Trình bày các khái niệm về đại lượng hình sin 1 pha và
trị số hiệu dụng của dòng điện, điện áp, công suất
Câu 4* (2 điểm, 10 phút): Trình bày mối liên hệ giữa dòng điện và điện áp hình sin
1 pha và đồ thị công suất trong nhánh thuần trở
Câu 5* (2 điểm, 10 phút): Trình bày mối liên hệ giữa dòng điện và điện áp hình sin
1 pha và đồ thị công suất trong nhánh thuần cảm
Câu 6* (2 điểm, 10 phút): Trình bày mối liên hệ giữa dòng điện và điện áp hình sin
1 pha và đồ thị công suất trong nhánh thuần dung
Câu 7* (2 điểm, 10 phút): Trình bày về các loại công suất trong mạch hình sin một
pha và nêu phương pháp nâng cao hệ số công suất
Câu 8* (2 điểm, 10 phút): Trình bày khái niệm về mạch điện 3 pha đối xứng,
không đối xứng; cách nối sao - tam giác và xác định các điện áp dây, điện áp pha,
dòng điện dây, dòng điện pha trong các sơ đồ.
Câu 9*(2 điểm, 10 phút): Trình bày cách tính công suất mạch 3 pha khi mạch đối
xứng và không đối xứng
Câu 10*(2 điểm, 10 phút): Trình bày định nghĩa, phân loại và phương trình trạng
thái của mạng một cửa tuyến tính
Câu 11*(2 điểm, 10 phút): Trình bày định nghĩa, phân loại và vẽ sơ đồ minh họa
về mạng 2 cửa 4 cực tuyến tính hình T và Π
Câu 12*(2 điểm, 10 phút): Trình bày khái niệm về quá trình quá độ trong mạch
điện và 02 quy tắc đóng-mở.

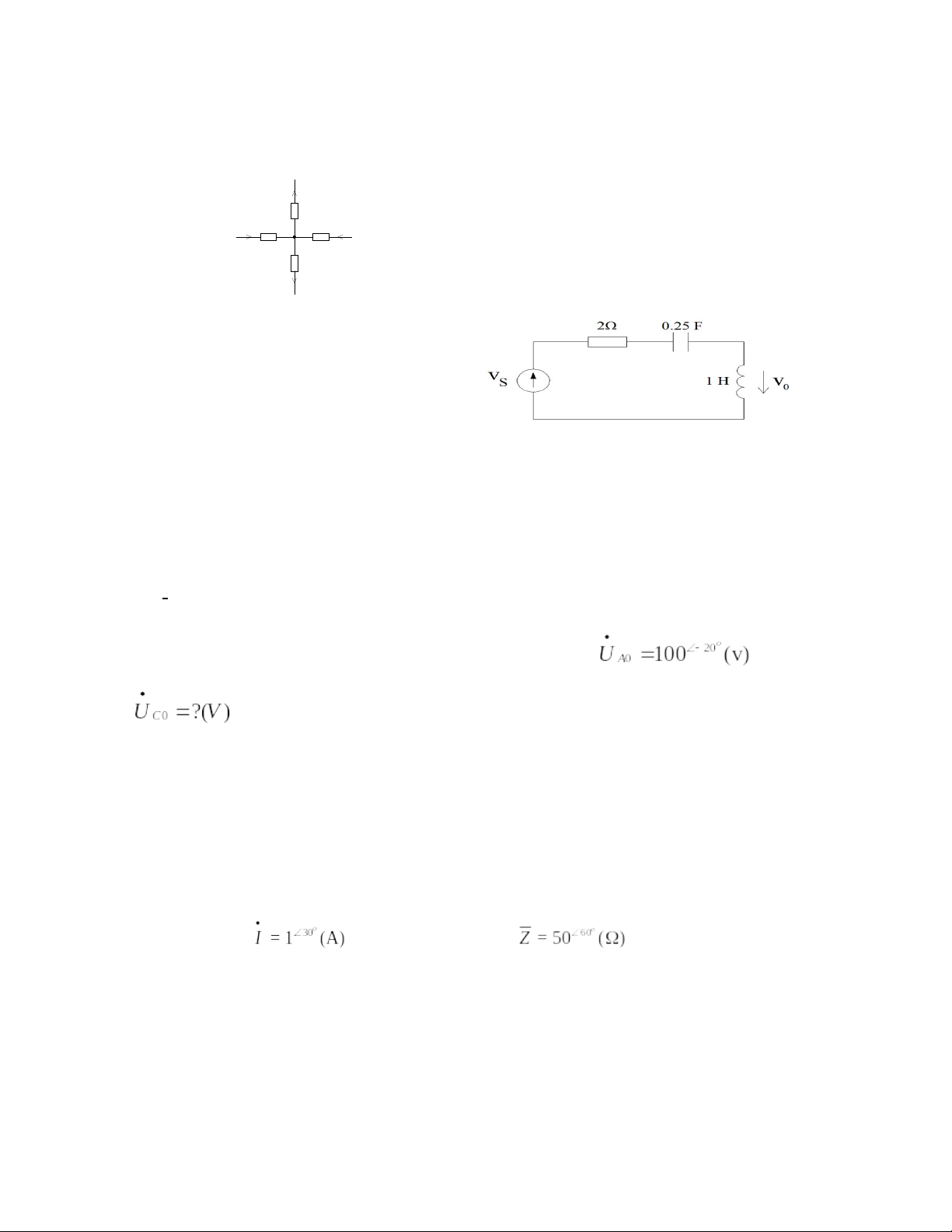

Câu 13*(2 điểm, 10 phút):
a/ Tính dòng điện Io?
10A
I
4A2A
0
b/Cho mạch điện xoay chiều có tải R-L-C
nối tiếp, dùng Vônkế đo điện áp có
UR=12V, UL=7V, UC=5V. Vậy điện áp
nguồn cấp cho mạch R-L-C đo được trên
Vônkế là bao nhiêu? Tính góc lệch pha
giữa dòng điện và điện áp nguồn?
Câu 14*(2 điểm, 10 phút):
Tìm điện áp vo(t) biết điện áp nguồn
vs(t) = 10 sin100t (V)
Câu 15*(2 điểm, 10 phút):
a/ Tìm công suất tác dụng P biết u(t)=80 sin(10t +20◦)(V) và i(t)=15 sin(10t +60◦)
(A)
b/ Nếu điện áp 3 pha theo thứ tự acb, điện áp thì điện áp
Câu 16*(2 điểm, 10 phút):
a/ Phụ tải (R-L-C) là gì? nếu biết dòng điện xoay chiều chạy qua là
i(t)=10 sin(377t +30◦)(A) và điện áp là u(t)= 65 sin(377t -60◦)(V).
b/ Dòng điện chạy qua tổng trở .Tìm công suất tác dụng P
của mạch?
II. Gói câu hỏi thi “II”

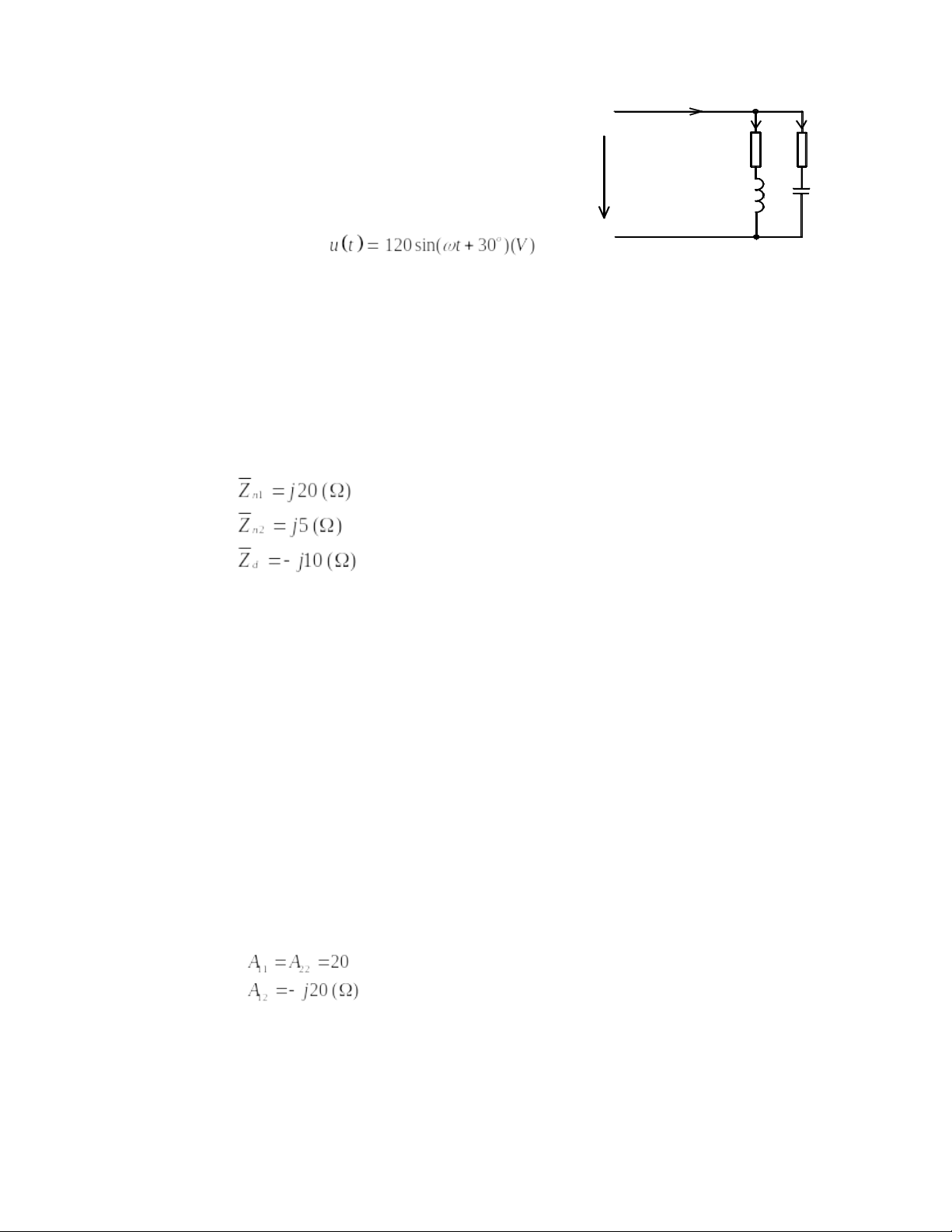

Câu 17** (3 điểm, 25 phút)
Cho mạch điện như hình vẽ biết
R1 = 60(Ω); R2 = 120 (Ω) ; L = 0,2 (H) ;
C = 25 (mF), tần số f = 50 (Hz)
Điện áp đặt vào mạch
Hãy tính i(t), i1(t), i2(t) và công suất P, Q
của toàn mạch.
u(t)
i(t)
i (t)
1
i (t)
2
R
2
R
1
LC
Câu 18** (3 điểm, 25 phút):
Tính các hệ số
Aik
của mạng 2 cửa hình π dựa vào sơ đồ mạch.
Biết

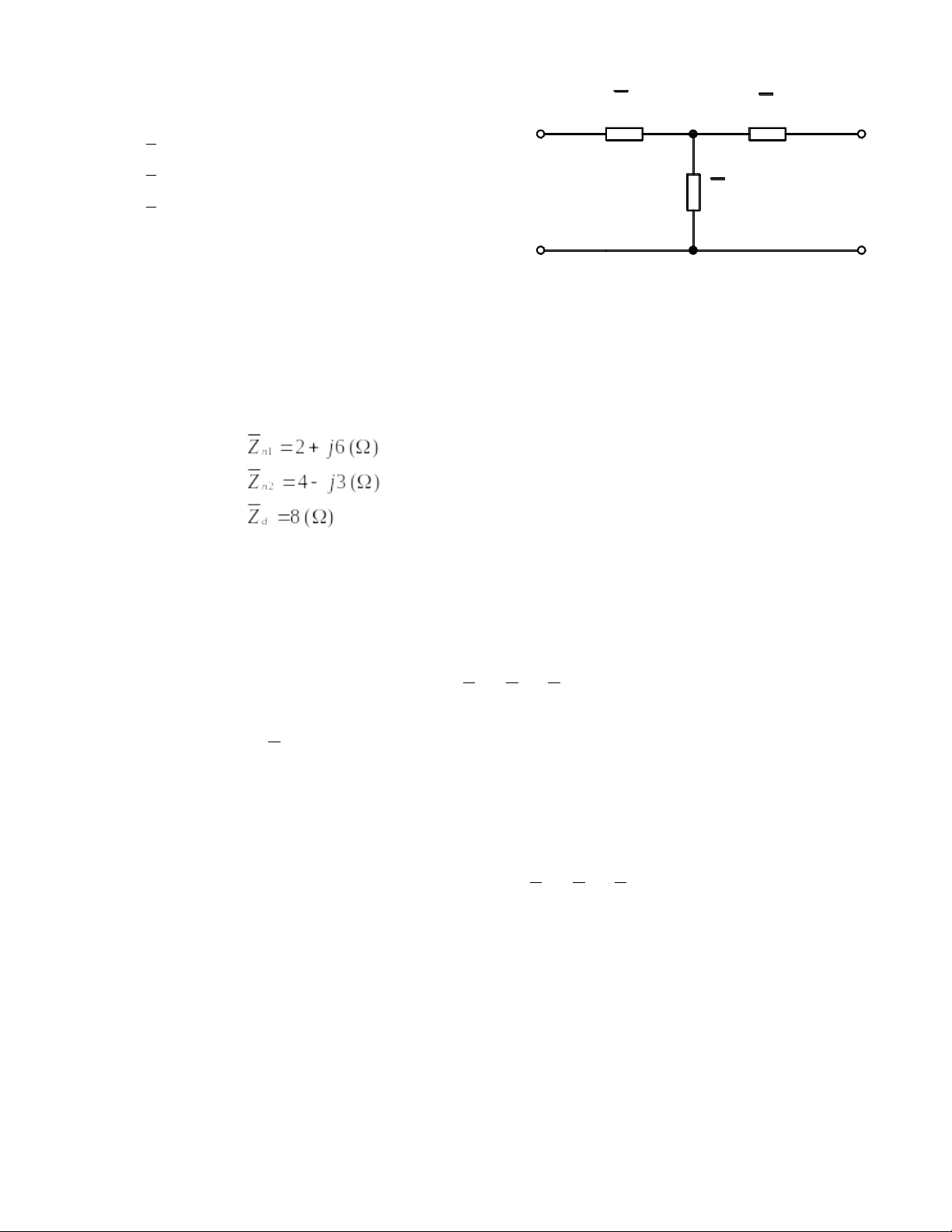

Câu 19** (3 điểm, 25 phút):
Cho mạng 2 cửa 4 cực có các thông số sau
A11 = 20
A12 = 8 + 10j (Ω)
A21 = 4 - j6 (S)
Hãy xác định sơ đồ tương mạng hai cửa hình T và π
Câu 20**(3 điểm, 25 phút):
Cho mạng 2 cửa có các hệ số
Aik
:
Hãy xác định các thông số sơ đồ T và π tương đương
Câu 21** (3 điểm, 25 phút):
Cho mạch điện như hình vẽ biết:
Z1=j5(Ω)
Z2=10+2j(Ω)
Z3=− j4(Ω)
Tính các hệ số
Aik
của mạng hai cửa dựa
vào kết cấu sơ đồ mạch
1
Z3
Z1Z2
1'
2
2'
Câu 22** (3 điểm, 25 phút):
Cho sơ đồ mạng 2 cửa hình
với các thông số như sau:
Hãy xác định các hệ số
Aik
của mạng 2 cửa.
Câu 23** (3 điểm, 25 phút):
Một nguồn điện 3 pha nối sao đối xứng có Up= 230 V, cung cấp cho một tải đối
xứng nối hình sao có tổng trở phức
ZA=ZB=ZC=20+j10
(
Ω
)
qua đường dây có
tổng trở phức
Zd=2+j
(
Ω
)
. Hãy vẽ lại sơ đồ mạch điện trên, điền các đại lượng
dây và pha; tính dòng điện dây, dòng điện pha và công suất 3 pha.
Câu 24** (3 điểm, 25 phút):
Cho phụ tải 3 pha có tổng trở phức mỗi pha
ZA=ZB=ZC=20+j10
(
Ω
)
nối hình
sao được cấp nguồn 3 pha nối sao đối xứng có điện áp dây là 220V. Hãy vẽ lại sơ
đồ mạch điện trên, điền các đại lượng điện áp-dòng điện dây và pha; tính dòng điện
dây, dòng điện pha và công suất 3 pha.
Câu 25** (3 điểm, 25 phút):
Cho phụ tải 3 pha có tổng trở phức mỗi pha
ZAB=ZBC =ZCA =20+j50
(
Ω
)
nối hình tam
giác được cấp nguồn 3 pha nối sao đối xứng có điện áp dây là 220V. Hãy vẽ lại sơ
đồ mạch điện trên, điền các đại lượng điện áp-dòng điện dây và pha; tính dòng điện
dây, dòng điện pha và công suất 3 pha.

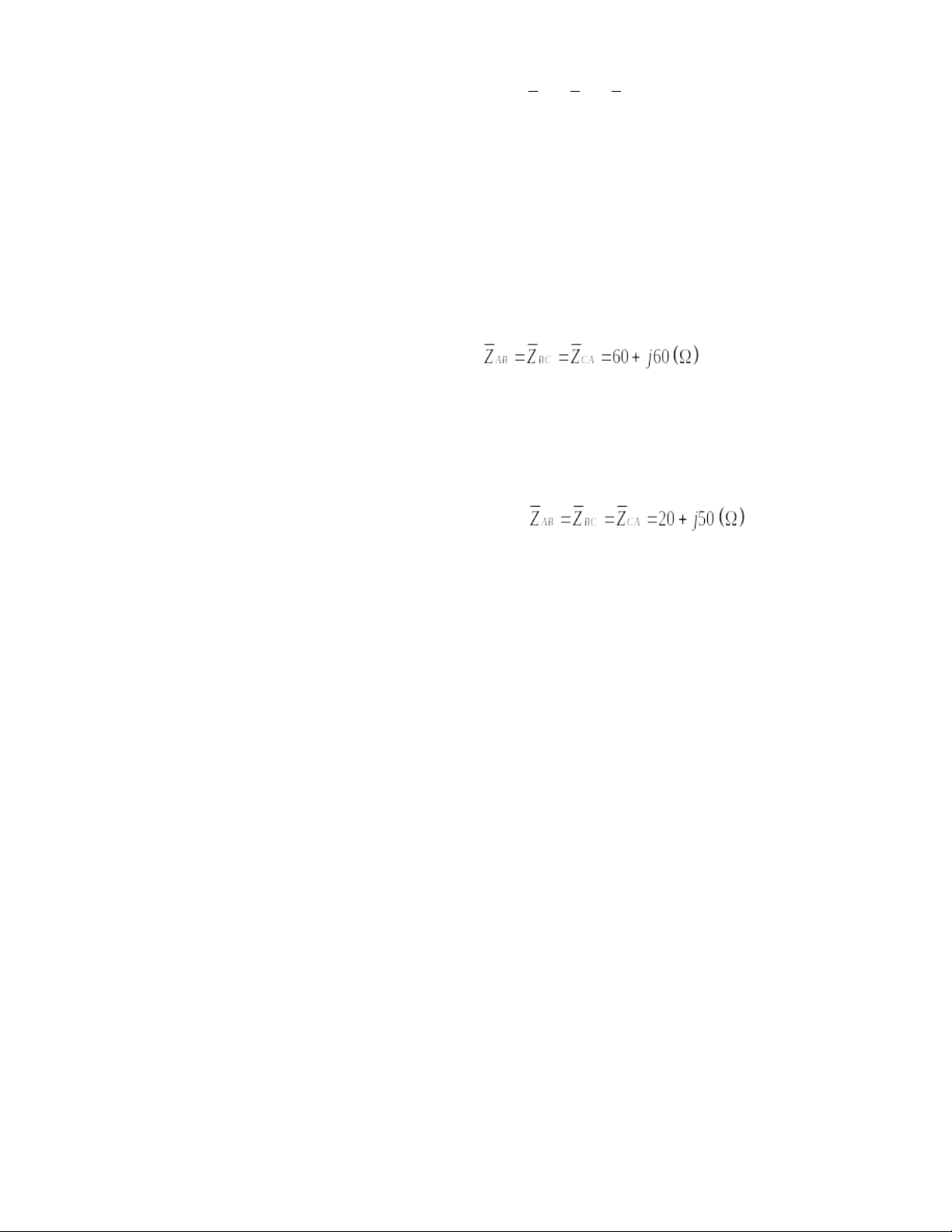

Câu 26** (3 điểm, 25 phút):
Một nguồn điện 3 pha nối sao đối xứng có Up= 380 V, cung cấp cho một tải
đối xứng nối tam giác có tổng trở phức qua đường dây có
tổng trở phức Zd = 1+j2 (Ω). Hãy vẽ lại sơ đồ mạch điện trên, điền các đại lượng
dây và pha; tính dòng điện dây, dòng điện pha và công suất 3 pha.
Cho phụ tải 3 pha có tổng trở phức mỗi pha nối hình tam
giác được cấp nguồn 3 pha nối tam giác đối xứng có điện áp dây là 220V. Hãy vẽ
lại sơ đồ mạch điện trên, điền các đại lượng điện áp-dòng điện dây và pha; tính
dòng điện dây, dòng điện pha và công suất 3 pha.
Câu 28** (3 điểm, 25 phút):
Cho mạch điện gồm có 2 phần tử R-L mắc nối tiếp, cho biết R = 3200(
Ω
); L =
210(
mH
). Hãy tính dòng điện quá độ chạy trong mạch khi mạch này được đóng
vào nguồn điện 1 chiều có điện áp U = 100(V) bởi một khóa K (yêu cầu tính theo
phương pháp tích phân kinh điển)
Câu 29** (3 điểm, 25 phút):
Cho mạch điện gồm có 2 phần tử R-L mắc nối tiếp, cho biết R = 3200(
Ω
); L =
210(
mH
). Hãy tính dòng điện quá độ chạy trong mạch khi mạch này được đóng
vào nguồn điện xoay chiều có điện áp u(t) = 100sin(100t+30o)(V) bởi một khóa K
(yêu cầu tính theo phương pháp tích phân kinh điển)
Câu 30**(3 điểm, 25 phút):
Cho mạch điện R-C mắc nối tiếp R = 3000(
Ω
);C = 200(
μF
). Tính dòng điện quá
độ trong mạch khi đóng vào nguồn một chiều U = 50(V) bằng phương pháp tích
phân kinh điển
