CÂU HỎI ÔN TẬP
MÔN: ĐIỀU KHIỂN LẬP TRÌNH PLC
Mã câu hỏi 1_1. Trình bày về cấu trúc chung bộ điều khiển lập trình PLC?
Mã câu hỏi 1_2. Dòng sản phẩm PLC S7-1200 và PLC S7-1500 phù hợp cho
những ứng dụng như thế nào?
Mã câu hỏi 1_3. Trình bày cấu trúc phần cứng của PLC S7-1200?
Mã câu hỏi 1_4. Trình bày cấu trúc phần cứng của PLC S7-1500?
Mã câu hỏi 1_5. PLC S7-1200 và PLC S7-1500 truy xuất Tag nhớ hay địa chỉ trực
tiếp?
Mã câu hỏi 1_6. PLC S7-1200 và PLC S7-1500 có bao nhiêu ngôn ngữ lập trình?
Kể tên các ngôn ngữ trên?
Mã câu hỏi 1_7. Trình bày về lập trình cấu trúc của PLC S7-1200 và S7-1500,
hàm chức năng FC và khối hàm chức năng FB?
Mã câu hỏi 1_8. Trình bày về vòng quét chương trình của PLC S7-1200 và S7-
1500 trên phần mềm TIA PORTAL?
Mã câu hỏi 1_9. Trình bày địa chỉ MAC, IP Address là gì?
Mã câu hỏi 1_10. Trình bày địa Subnet Mask là gì? Phân chia lớp mạng với IP và
Subnet mask?
Mã câu hỏi 1_11. Trình bày các bước cấu hình địa chỉ IP cho máy tính?
Mã câu hỏi 1_12. Trình bày các bước cấu hình địa chỉ IP cho PLC S7-1200/1500?
Mã câu hỏi 1_13. Trình bày các bước cấu hình PLC S7-1200 và S7-1500 chuẩn
dựa theo phần cứng PLC?
Mã câu hỏi 1_14. Trình bày các bước thực hiện mô phỏng (phần mềm giả lập) cho
PLC S7-1200/1500?
Mã câu hỏi 1_15. Trình bày ưu điểm lập trình I/O Mapping và các bước lập trình
với I/O Mapping trên phần mềm TIA Portal?
Mã câu hỏi 1_16. Kể tên các tập lệnh logic và chức năng ứng dụng của nó?
Mã câu hỏi 1_17. Bộ định thì khai báo theo chuẩn IEC timer có những đặc trưng
gì?
Mã câu hỏi 1_18. Trình bày nguyên lý hoạt động của bộ định thì tạo xung TP của
PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_19. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn lên
không nhớ TON của PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_20. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn xuống
TOFF của PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_21. Trình bày nguyên lý hoạt động của bộ định thì trễ sườn lên có
nhớ TONR của PLC S7-1200 và S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_22. Trình bày nguyên lý hoạt động của bộ đếm lên CTU của PLC
S7-1200 và PLC S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_23. Trình bày nguyên lý hoạt động của bộ đếm xuống CTD của
PLC S7-1200 và PLC S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_24. Trình bày nguyên lý hoạt động của bộ đếm lên xuống CTUD
của PLC S7-1200 và PLC S7-1500? Nêu ví dụ minh họa?
Mã câu hỏi 1_25. Trình bày các phép toán so sánh bằng, so sánh khác, so sánh lớn
hơn và so sánh lớn hơn bằng trong TIA Portal cho PLC S7-1200 và PLC S7-1500?
Lấy ví dụ minh hoạ?
Mã câu hỏi 1_26. Trình bày các phép toán so sánh lớn hơn, so sánh lớn hơn bằng,
so sánh nhỏ hơn và so sánh nhỏ hơn bằng trong TIA Portal cho PLC S7-1200 và
PLC S7-1500? Lấy ví dụ minh hoạ?
Mã câu hỏi 1_27. Trình bày các bước tổng hợp mạch trình tự bằng phương pháp
hàm tác động và phương pháp Grafcet?
Mã câu hỏi 1_28. Trình bày các bước tổng hợp mạch trình tự bằng phương pháp
bảng trạng thái và phương pháp Grafcet?
Mã câu hỏi 1_29. Trình bày lập trình xử lý tín hiệu Analog input?
Mã câu hỏi 1_30. Trình bày lập trình xử lý tín hiệu Analog output? Lập trình xử lý
tín hiệu nhiệt?
Mã câu hỏi 1_31. Trình bày câu lệnh NORM_X và lệnh SCALE_X trong TIA
PORTAL?
Mã câu hỏi 1_32. Trình bày các tập lệnh xử lý PID trong TIA cho PLC S7-1200
và PLC S7-1500?
Mã câu hỏi 1_33. Trình bày đặc tính giao tiếp mạng truyền thông ASI?
Mã câu hỏi 1_34. Trình bày kiến trúc trong mạng ASI?
Mã câu hỏi 1_35. Trình bày tổng quan về mạng truyền thông Modbus? Các dạng
mạng truyền thông Modbus?
Mã câu hỏi 1_36. Trình bày tập lệnh truyền thông cho mạng truyền thông Modbus
trên phần mềm TIA PORTAL?
Mã câu hỏi 1_37. Trình bày tổng quan về mạng truyền thông Profibus? Truyền
thông dữ liệu với mạng Profibus DP?
Mã câu hỏi 1_38. Trình bày tập lệnh truyền thông mạng Profibus DP trên phần
mềm TIA PORTAL?
Mã câu hỏi 1_39. Trình bày tổng quan mạng truyền thông Profinet? Truyền thông
dữ liệu với mạng truyền thông Profinet?
Mã câu hỏi 1_40. Trình bày tập lệnh truyền thông mạng Profinet trên phần mềm
TIA PORTAL?

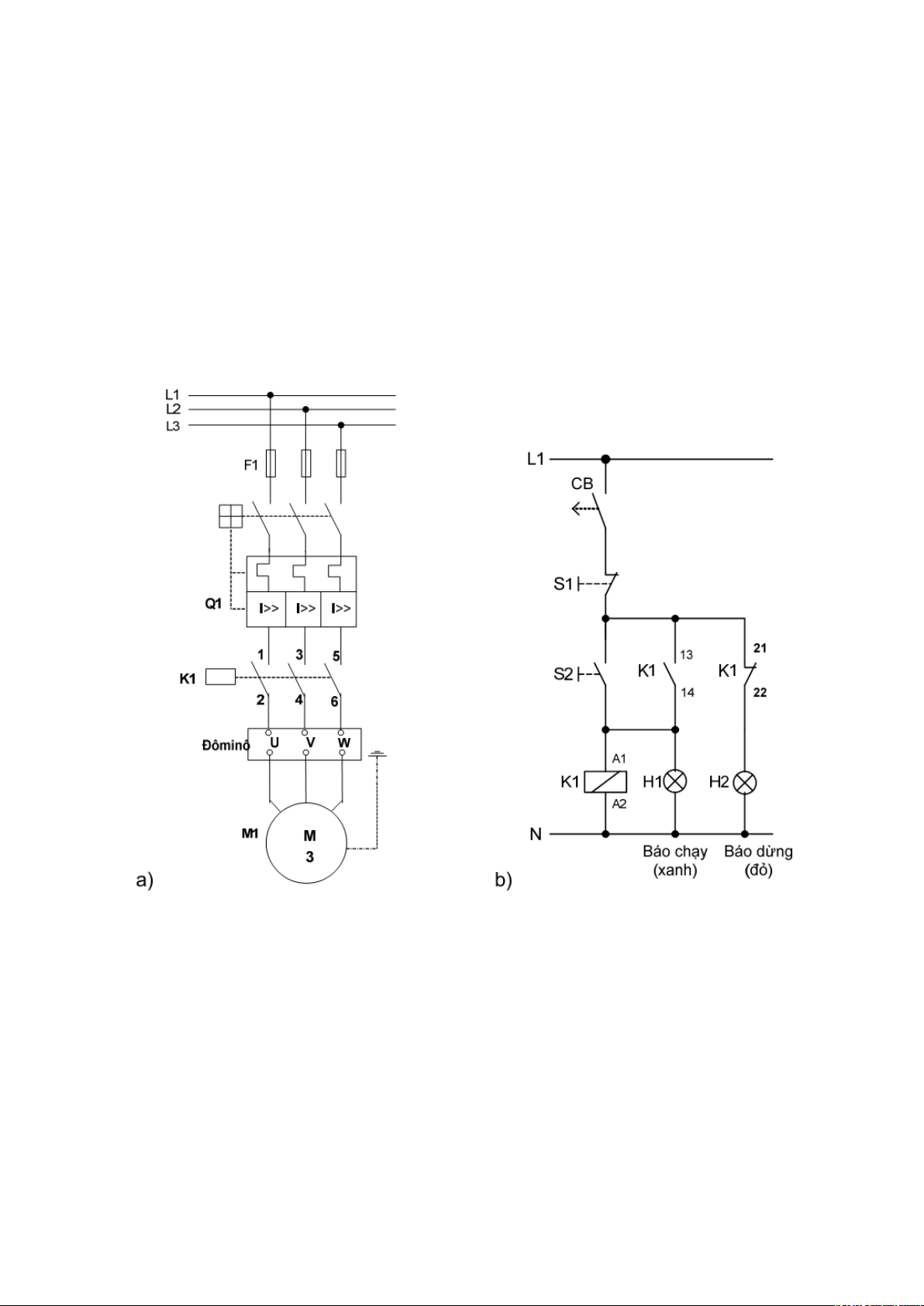

Mã câu hỏi 2_1: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển
ON/OFF động cơ có chỉ báo theo yêu cầu:
Một động cơ điện 3 pha được điều khiển bằng một PLC S7-300. Khi nhấn nút S2
(thường hở) thì động cơ sẽ chạy. Khi nhấn nút S1 (thường đóng) thì động cơ sẽ
dừng lại. Các chế độ hoạt động chạy và dừng được báo bằng 2 đèn báo H1 và H2.

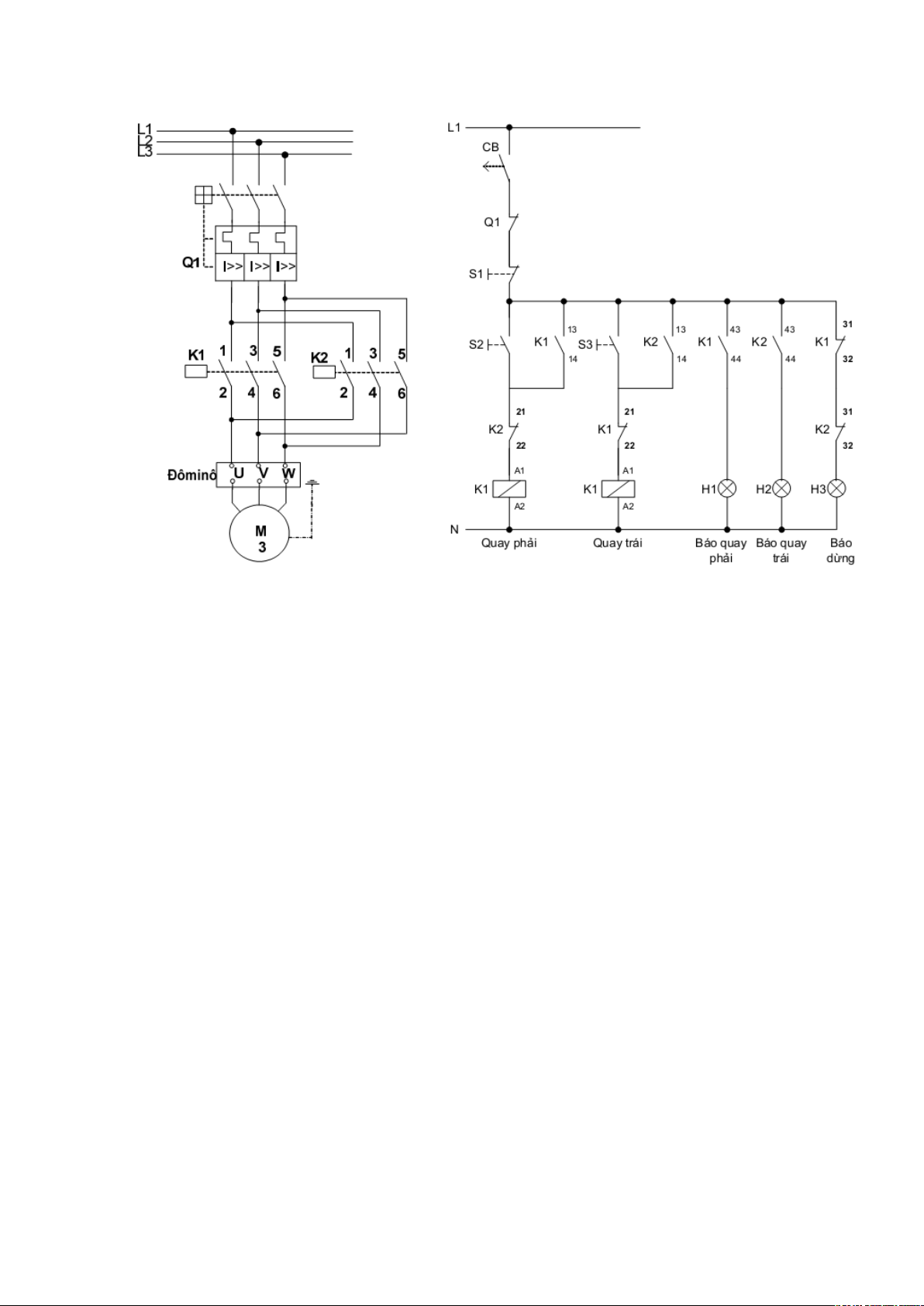

Mã câu hỏi 2_2: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển
đảo chiều quay động cơ theo yêu cầu:
Một động cơ điện 3 pha cần được điều khiển đảo chiều. Khi ấn S1 (thường hở) thì
động cơ sẽ quay phải và đèn H1 sáng báo động cơ đang quay phải. Khi nhấn nút
S2 (thường hở) thì động cơ quay trái và đèn H2 sáng báo động cơ đang quay trái.
Động cơ có thể dừng bất cứ lúc nào nếu ấn nút dừng S3 (thường đóng) hoặc động
cơ xảy ra sự cố quá dòng làm cho tiếp điểm của thiết bị bảo vệ Q1 tác động (tiếp
điểm 13, 14 của Motor CB). Khi động cơ dừng đèn báo H3 sáng.
Mã câu hỏi 2_3: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển
tuần tự 3 động cơ không đồng bộ xoay chiều 3 pha theo yêu cầu:
Khi ấn nút START thì động cơ Đ1 làm việc, sau 10 giây thì động cơ Đ2 làm
việc, sau 15 giây tiếp theo thì động cơ Đ3 làm việc, Nhấn nút STOP thì dừng hệ
thống
Mã câu hỏi 2_4: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển
tuần tự 4 động cơ không đồng bộ xoay chiều 3 pha theo yêu cầu:
Khi nhấn nút M thì sau 5s động cơ Đ1 làm việc, sau 10 giây thì động cơ Đ2 làm
việc, sau 15 giây tiếp theo thì động cơ Đ3 làm việc, sau 20s động cơ Đ4 làm việc.
Hệ thống làm việc lặp lại 5 lần sau đó dừng. Nhấn nút D thì dừng hệ thống
Mã câu hỏi 2_5: Sử dụng PLC S7-1200 hoặc PLC S7-1500 lập trình điều khiển cơ
cấu máy dập theo yêu cầu:
Một cơ cấu dập trong một máy dập nguyên liệu (ví dụ dập ra các vỏ hộp) có thể
chuyển động nâng lên hay hạ xuống nhờ một động cơ điện M1 quay 2 chiều. Để
đảm bảo an toàn cho tay người vận hành thì chỉ khi nào người vận hành dùng cả 2
tay nhấn đồng thời 2 nút nhấn S1 (NO) và S2 (NO) thì bàn dập mới hạ xuống. Khi
hạ xuống đụng công tắc hành trình giới hạn dưới S3 (NC) thì tự chạy nâng lên cho
tới khi đụng công tắc hành trình giới hạn trên S4 (NC) thì dừng lại. Chu kỳ lặp lại
khi nào người vận hành lại nhấn 2 nút nhấn S1 và S2.
