Nhiệm vụ: Là thiết bị xuất dữ liệu từ máy tính tạo ra các bản hardcopy (bản in ra giấy). Phân loại: Máy in ma trận điểm: Dot Matrix Máy in phun Laser: Laser Jet Máy in phun màu: InkJet

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: CHUONG 4: PRINTER

PRINTER 1
Nhiệm vụ và phân loại  Nhiệm vụ:  Là thiết bị xuất dữ liệu từ máy tính tạo ra các bản hardcopy (bản in ra giấy).  Phân loại:  Máy in ma trận điểm: Dot Matrix  Máy in phun Laser: Laser Jet  Máy in phun màu: InkJet 2

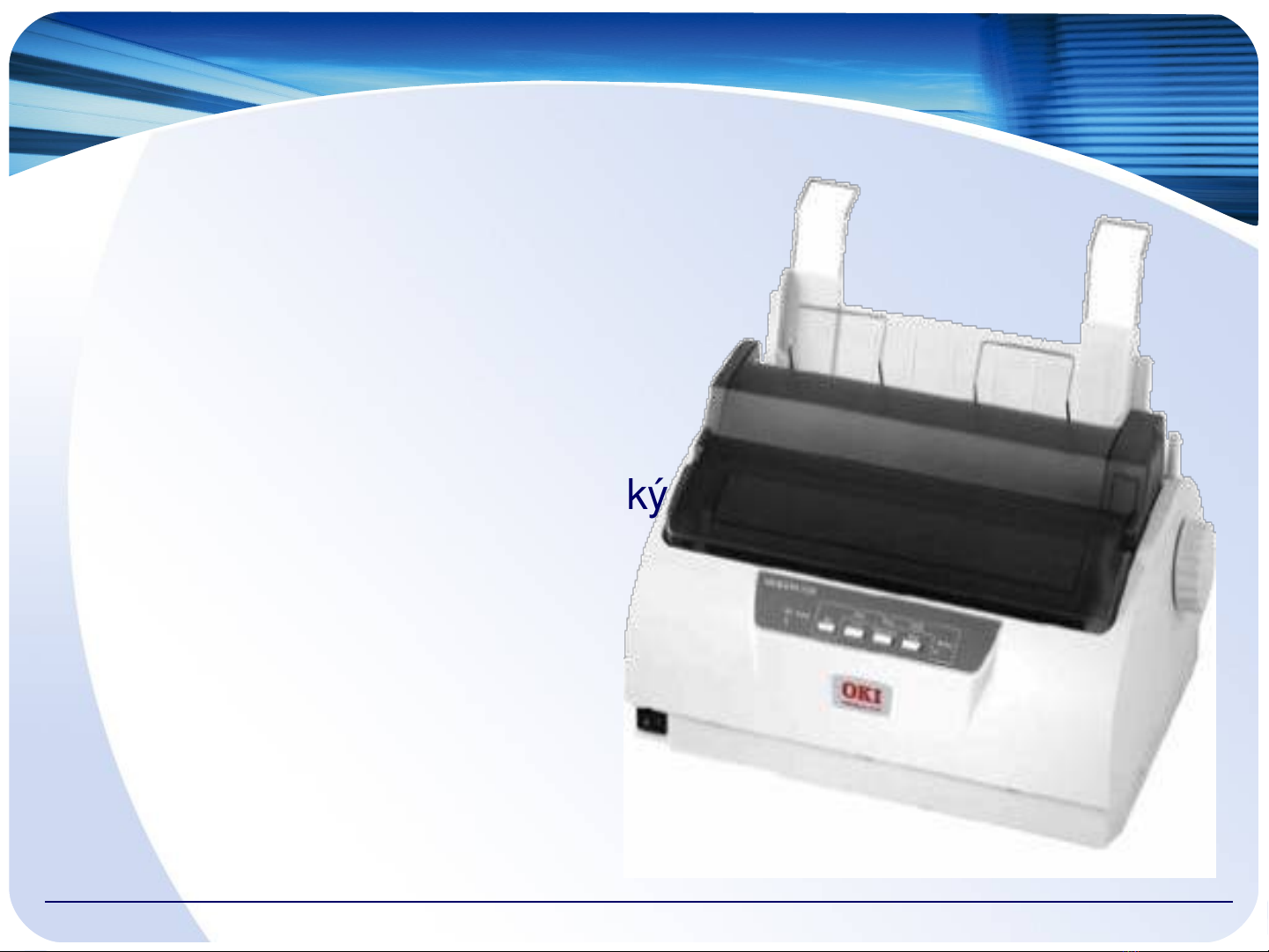

Máy in ma trận điểm: Dot Matrix  Loai may in go, tao nên cac văn ban va đô hinh băng ̣ ́ ̃ ̣ ́ ̉ ̀ ̀ ̀ ̀ cach go cac dâu kim lên băng mưc theo môt hinh ́ ̃ ́ ́ ̣ ̣ ̀ mâu (ma trân) gôm nhiêu điêm. ̃ ̣ ̀ ̀ ̉  Nhiêu loai may in kim hiên nay dùng đầu in là một ̀ ̣ ́ ̣ ma trận các kim in gồm 9,18 hoặc 24 kim. 3
Dot Matrix  Số đầu kim:24 kim Khổ giấy:A4  Tốc độ in:333 ký tự/giây  Số liên:1 original + 4 copy  Giao tiếp:cổng USB 2.0, Parallel, cổng serial  Tuổi thọ đầu kim:200 triệu ký tự  Tuổi thọ ribbon:4 triệu ký tự  Tốc độ in333 ký tự / giây  Độ phân giải360x360dpi 4
Máy in phun Laser: Laser Jet  Cấu tạo và nguyên lý hoạt động  Khối nguồn : Ổn định điện áp và cung cấp năng lượng điện cho toàn máy  Khối data :Còn gọi là khối giao tiếp • Đầu vào : Nhận lệnh in và dữ liệu từ PC gửi sang • Đầu ra : Xuất tín hiệu cho mạch quang và mạch điều khiển  Khối quang : • Đầu vào : Bao gồm tín hiệu 2 tín hiệu – Tín hiệu điều khiển motor lệch tia, được gửi đến từ mạch điều khiển. – Điện áp điều khiển cường độ phát xạ laser, được gửi đến từ khối data. • Đầu ra : Là các tia laser được trải đều trên suốt chiều dài của trống (drum), với mục đích làm suy giảm hoặc triệt tiêu tĩnh điện trên mặt trống trong quá trình tạo bản in. 5
Khối quang 6
Máy in laser  Khối sấy: thực hiện 3 nhiệm vụ • Tạo ra nhiệt độ cao (với máy HP5L/6L là 1820C, máy Canon LBP là 1830C) để nung chảy bột mực. • Tạo ra lực ép để ép mực (đã được nung chảy) thấm vào xơ giấy để cố định điểm ảnh trên giấy. • Tạo ra lực kéo để kéo giấy ra khỏi máy in sau khi đã sấy_ép.  Khối cơ:Bao gồm tập hợp các bánh răng, trục lăn_ép thực hiện các nhiệm vụ sau : • Nạp giấy • Kéo giấy di chuyển đúng đường đi theo thiết kế, đảm bảo cho giấy được tiếp xúc với trống. • Đẩy giấy (đã hoàn thành bản in) ra khỏi máy.  Khối điều khiển: Điều hành toàn bộ mọi hoạt động của máy. 7
Khối điều khiển 8
Máy in phun màu: InkJet  Inkjet printer phun một lượng mực rất nhỏ và chính xác (thông thường là vài picolít) lên môi trường (giấy). 9
InkJet  Máy in này có một đầu phun để tạo ra các bong bóng mực rất nhỏ, các bong bóng này sẽ chuyển thành các giọt mực cực nhỏ. Các chấm được tạo ra có kích thước bằng các pixel cực nhỏ. 10
InkJet  Máy in phun có thể mạng lại chất lượng in văn bản và hình hảnh cao, hầu như không gây tiếng ồn trong quá trình in 11
