PHÒNG GD&ĐT ĐẠI LỘC
TRƯỜNG TH&THCS ĐẠI THẠNH
KIỂM TRA CUỐI KỲ II -NĂM HỌC 2023 - 2024
MÔN : Công nghệ - KHỐI LỚP 9
Thời gian làm bài: 45 phút
Họ và tên:..................................................-Lớp:............... SBD………… Phòng thi:………..
I/ TRẮC NGHIỆM: (5,0 điểm). Chọn một phương án trả lời đúng của mỗi câu sau và điền vào bảng:
Câu 1. Khi lắp đặt dây dẫn các phụ kiện đi kèm theo ống luồn dây gồm:
A : Ống nối chữ L. B . Ống nối nối tiếp. C. Ống nối chữ T D. Cả 3 đáp án.
Câu 2: Thiết bị điện nào dưới đây là thiết bị vừa đóng cắt vừa bảo vệ mạng điện trong nhà?
A. Phích cắm điện B. Ổ cắm điện. C.Cầu chì. D.Aptomat.
Câu 3: Công tắc ba cực gồm có các cực sau:
A. Một động, Hai tĩnh. B. Một tĩnh, Hai động C.Một tĩnh, một động. D. Tất cả đều đúng.
Câu 4: Khi lắp đặt dây dẫn thì tổng tiết diện của dây dẫn điện trong ống luồn dây không vượt
quá :
A .60% tiết diện ống B . 56% tiết diện ống C.50% tiết diện ống D. 40%tiết diện ống
Câu 5: Có 1 mạch điện gồm 1 đèn muốn đóng, ngắt mạch điện ở 2 nơi ta phải dùng
A. Hai công tắc 3 cực C. Hai công tắc 2 cực
B. Một công tắc 2 cực, 1 công tắc 3 cực D. Cả 3 trên đều đúng
Câu 6: Một thiết bị điện có ghi 220V- 60W, trong đó số 60W có ý nghĩa là :
A.Công suất định mức của thiết bị điện C.Điện áp định mức của thiết bị điện
B.Cường độ dòng điện định mức của thiết bị điện D.Công suất tiêu thụ thực tế của thiết bị điện
Câu 7: Có 1 mạch điện gồm 2 đèn muốn thắp sáng luân phiên ta phải dùng:
A. Hai công tắc 2 cực C. Hai công tắc 3 cực
B. Một công tắc 3 cực D. Một công tắc 2 cực và 1 công tắc 3 cực
Câu 8: Trong mạch điện 1 công tắc 3 cực điều khiển 2 đèn, cầu chì được mắc như sau:
A. Mắc nối tiếp phía sau các thiết bị cần bảo vệ C. Mắc trên dây trung tính.
B. Mắc song song với các thiết bị cần bảo vệ. D. Mắc trên dây pha trước các thiết bị cần
bảo vệ.
Câu 9: Quy trình lắp đặt mạch điện hai công tắc ba cực điều khiển một bóng đèn, người ta vạch
dấu vị trí như sau:
A. Vạch dấu vị trí thiết bị điện C. Vạch dấu vị trí đèn.
B. Vạch dấu đường đi dây của mạch điện D. Cả 3 đáp án trên.
Câu 10: Sơ đồ nguyên lý mạch điện cho ta biết:
A. Cách nối dây tới các thiết bị điện khi lắp đặt C.Số lượng các phần tử và mối liện hệ điện
giữa các phần tử có trong mạch điện đó.
B. Cách bố trí các thiết bị trên bảng điện. D. Lượng dây dẫn cần chuẩn bị.
Câu 11: Trước khi vẽ sơ đồ lắp đặt của một mạch điện, cần xác định yếu tố nào sau đây?
A. Mục đích sử dụng, vị trí lắp đặt bảng điện. C. Các thiết bị cần lắp vào bảng điện.
B. Cách lắp đặt các phần tử trong mạch điện. D. Cả 3 phương án trên
Câu 12: Mạng điện lắp đặt kiểu ngầm có nhược điểm nào?
A. Mĩ thuật. C. Khó sửa chữa.
B. Tránh được ảnh huởng xấu của môi trường. D. Dễ sửa chữa.
Câu 13: Công tắc hai cực được mắc vào mạch điện như sau:
A. Mắc song song với cầu chì. C. Mắc nối tiếp sau cầu chì.
B. Mắc nối tiếp với đèn, không qua cầu chì. D. Mắc nối tiếp với đèn
ĐỀ CHÍNH THỨC
Câu 14. Mạch đèn 2 công tắc 3 cực điều khiển 1 đèn được lắp đặt trong những trường hợp sau:
A. Lắp đặt ở những nơi điện áp không ổn định.
B. Vừa làm đèn ngủ, vừa làm đèn chiếu sáng.
C. Lắp đặt ở những vị trí đặc biệt cần điều khiển tắt mở ở 2 nơi.
D. Cả 3 câu trên đều sai
Câu 15. Biện pháp nào sau là SAI khi kiểm tra cầu chì?
A. Cầu chì được lắp ở dây pha, bảo vệ cho các thiết bị và đồ dùng điện.
B. Cầu chì phải có nắp che.
C. Cầu chì không cần có nắp che, để hở.
D. Kiểm tra sự phù hợp của số liệu định mức cầu chì.
II. Tự luận (5 điểm)
Câu 1. (1,5đ). Trình bày các yêu cầu kỹ thuật của việc lắp đặt dây dẫn mạng điện trong nhà kiểu nổi.
Câu 2. (1,5đ). So sánh ưu nhược điểm của phương pháp lắp đặt dây dẫn kiểu nổi và kiểu ngầm.

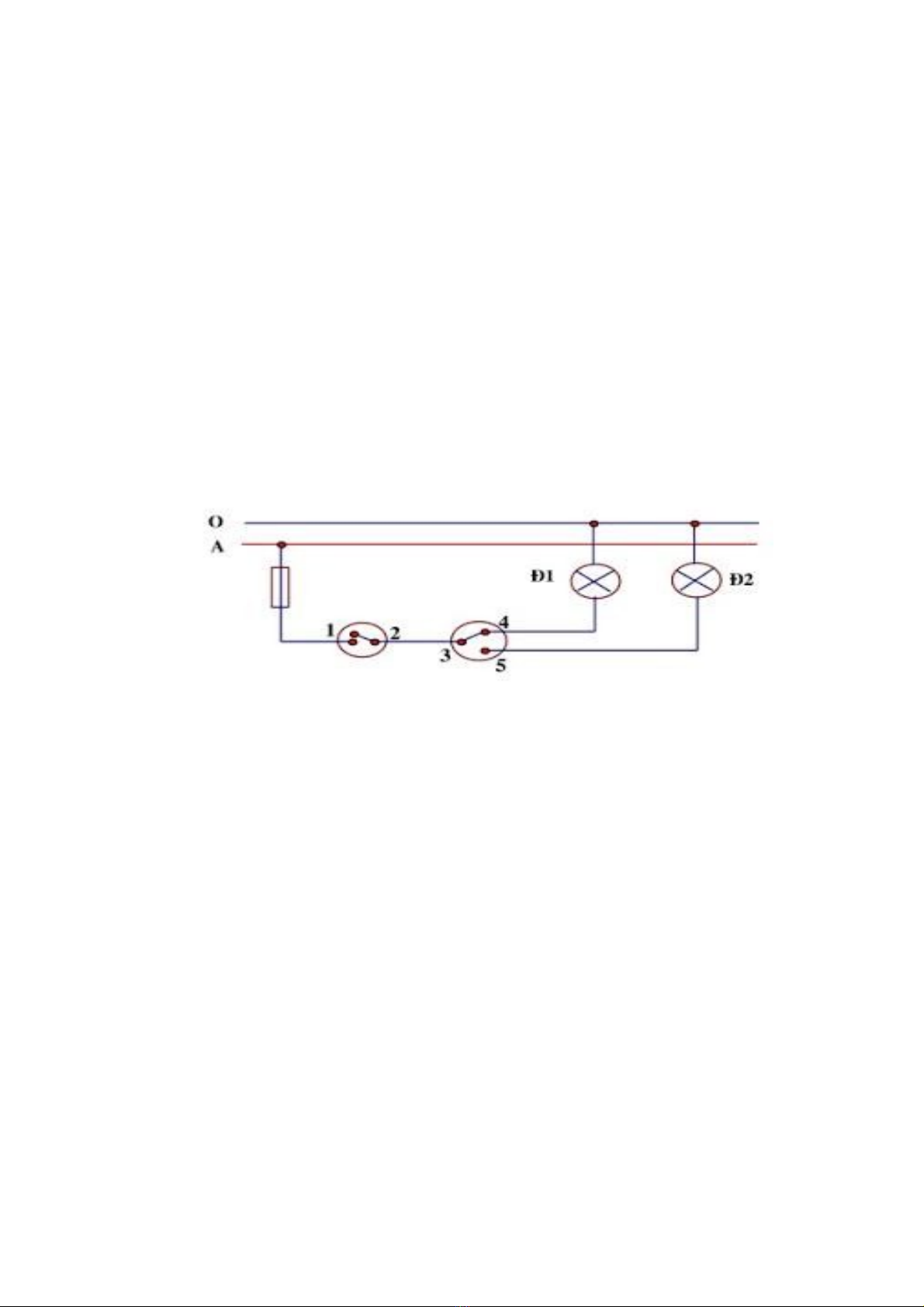

Câu 3 (2,0đ): Cho sơ đồ nguyên lí mạch điện như hình vẽ sau:
a. Em hãy nêu tên gọi và công dụng của mạch điện này là gì?
b. Hãy vẽ sơ đồ lắp đặt của mạch điện .
-----------------------------------
