PHÒNG GD&ĐT TIÊN PHƯỚC
TRƯỜNG THCS LÊ HỒNG PHONG
ĐỀ KIỂM TRA CUỐI KỲ II NĂM HỌC 2023-2024
MÔN: CÔNG NGHỆ 9
Thời gian: 30 phút (Không kể thời gian giao đề)
I. TRẮC NGHIỆM (2,75 điểm) Chọn phương án trả lời đúng nhất trong các câu dưới đây rồi ghi
vào giấy bài làm.
Câu 1: Bảng điện của mạng điện trong nhà phải cách mặt đất tối thiểu là
A. 1 m - 2 m. B. 1,3 m - 1,5 m. C. 2,3 m - 3,3 m. D. 0,5 m - 1 m.
Câu 2: Kẹp đỡ ống luồn dây dẫn dùng để
A. nối 2 ống vuông góc. B. cố định ống luồn dây dẫn.
C. nối tiếp 2 ống luồn dây lại với nhau. D. để phân nhánh dây dẫn.
Câu 3: Công dụng của ống chữ T là
A. để phân nhánh dây dẫn mà không sử dụng nối rẽ. B. để phân nhánh dây dẫn.
C. để khi nối 2 ống luồn dây vuông góc với nhau. D. để nối tiếp 2 ống luồn dây.
Câu 4: Mạng điện lắp đặt kiểu ngầm có nhược điểm gì?
A. Khó sửa chữa. B. Tránh được ảnh huởng xấu của môi trường.
C. Dễ sửa chữa. D. Vẻ đẹp mĩ thuật.
Câu 5: Để vẽ được một sơ đồ lắp đặt cần tiến hành theo
A. 1 bước. B. 3 bước. C. 4 bước. D. 2 bước.
Câu 6: Phát biểu sau đây đúng với yêu cầu kĩ thuật của lắp đặt mạng điện dây dẫn kiểu nổi là
A. bảng điện phải cách mặt đất tối thiểu từ 0.5m - 1 m.
B. đường dây dẫn song song với vật kiến trúc.
C. tổng tiết diện của dây dẫn trong ống phải vuợt quá 40% tiết diện ống.
D. khi dây dẫn đổi hướng hoặc phân nhánh không cần phải thêm kẹp ống.
Câu 7: Công dụng của ống nối tiếp là gì?
A. Nối 2 ống vuông góc với nhau. B. Được dùng để nối tiếp 2 ống luồn dây với nhau.
C. Được sử dụng để phân nhánh dây dẫn. D. Kẹp đỡ ống.
Câu 8: Khi bật công tắc về vị trí 1 đèn 1 sáng, đèn 2 tắt và ngược lại, là nói về nguyên lí hoạt động của
mạch điện
A. 2 công tắc 2 cực điều khiển 2 đèn. B. Không có mạch điện nào.
C. 2 công tắc 3 cực điều khiển 1 đèn D. 1 công tắc 3 cực điều khiển 2 đèn.
Câu 9: Thiết bị vừa đóng cắt vừa bảo vệ mạch điện là thiết bị nào?
A. Cầu chì . B. Công tắc. C. Cầu dao. D. Aptomát.
Câu 10: Biện pháp nào sai khi kiểm tra cầu chì?
A. Cầu chì được lắp ở dây pha. B. Cầu chì không cần có nắp che, để hở.
C. Cầu chì phải có nắp che. D. Kiểm tra sự phù hợp của số liệu định mức cầu chì.
Câu 11: Mạch điện dùng 1công tắc 3 cực điều khiển 2 đèn nhằm mục đích gì?
A. Chỉ để chiếu sáng bình thường. B. Sử dụng lắp đặt mạch điện cầu thang.
C. Để an toàn điện. D. Chuyển đổi thắp sáng luân phiên 2 đèn.
II. TỰ LUẬN (2,25 điểm)

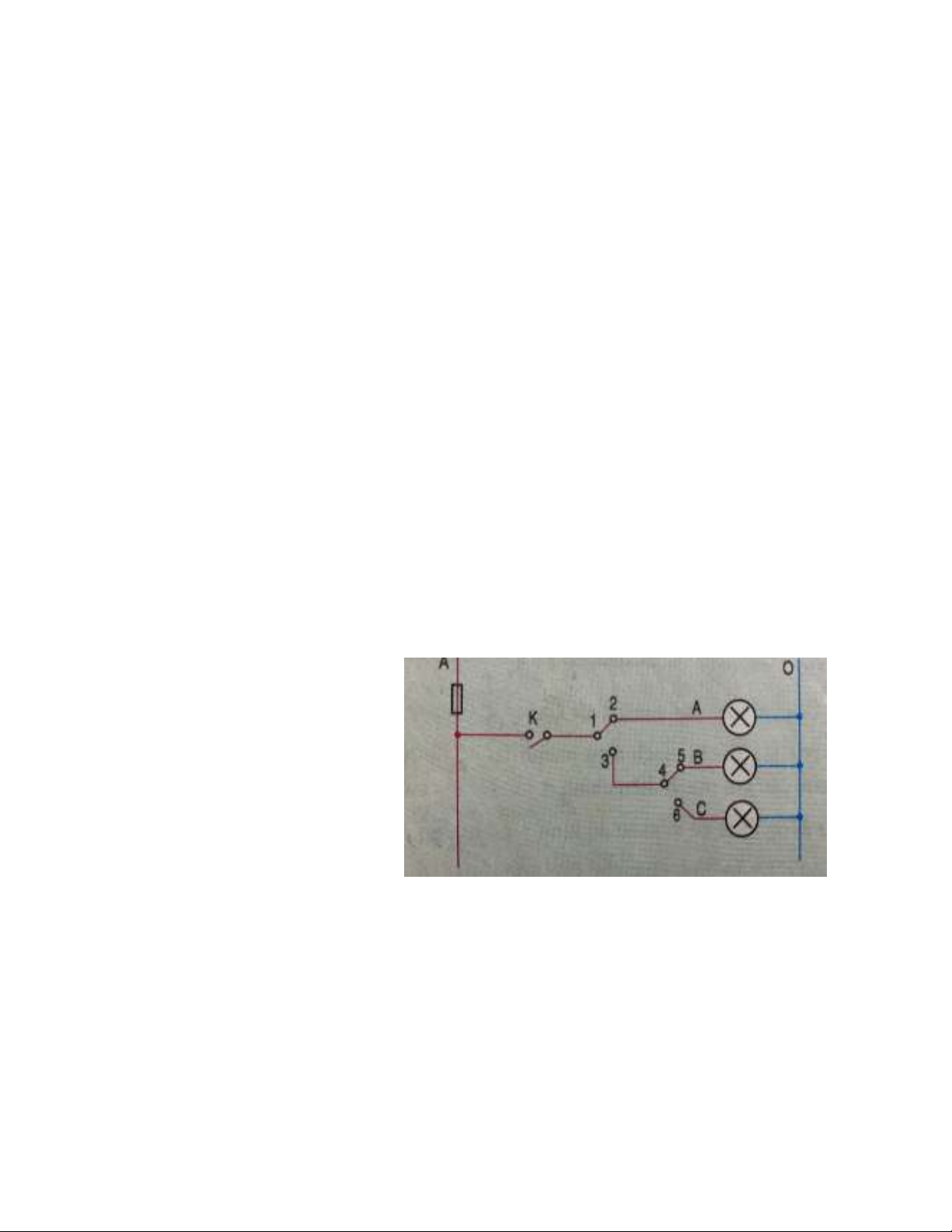

Câu 12: (1,25 điểm) Cho mạch điện chiếu sáng xâu chuỗi như hình vẽ. Em hãy mô tả bằng tiếp xúc
của các tiếp điểm để biểu thị:
a) Khi nào đèn A sáng.
b) Khi nào đèn B sáng.
c) Khi nào đèn C sáng.
Câu 13: (1,0 điểm) Em hãy vẽ sơ đồ lắp đặt mạch điện gồm: 1 cầu chì, 1 công tắc 3 cực điều khiển 2
đèn?
-------------------------Hết-------------------------
(Cán bộ coi thi không giải thích gì thêm)
ĐÁP ÁN VÀ BIỂU DIỄN ĐIỂM ĐỀ THI CUỐI KÌ II MÔN CÔNG NGHỆ 9
NĂM HỌC 2023 - 2024
I. TRẮC NGHIỆM (2,75 điểm) Mỗi câu trả lời đúng được 0,25 điểm
Câu hỏi 1 2 3 4 5 6 7 8 9 10 11
Đáp án B B A A C B B D D B D
II. TỰ LUẬN: (2,25 điểm)
Câu 1 2 : (1,25 điểm)
a. K-1-2 (0,25đ)
b. K-1-3-4-5 (0,5đ)
c. K-1-3-4-6 (0,5đ)
Câu 13: (1,0 điểm)
- Vẽ đúng vị trí bảng điện, vị trí các đèn (0,25đ)
- Vẽ đúng các dây dẫn bảng điện, bóng đèn. (0,25đ)
- Vẽ đúng các điểm nối, dây nguồn. (0,25 đ)
- Hình vẽ đẹp (0,25đ)
* Sơ đồ lắp đặt mạch điện: Một công tắc ba cực điều khiển hai đèn.
PHÒNG GD&ĐT TIÊN PHƯỚC
TRƯỜNG THCS LÊ HỒNG PHONG
ĐỀ KIỂM TRA CUỐI KỲ II NĂM HỌC 2023-2024
MÔN: CÔNG NGHỆ 9 (HSKT)
Thời gian: 30 phút (Không kể thời gian giao đề)
I. TRẮC NGHIỆM (4,4 điểm) Chọn phương án trả lời đúng nhất trong các câu dưới đây rồi ghi
vào giấy bài làm.
Câu 1: Bảng điện của mạng điện trong nhà phải cách mặt đất tối thiểu là
A. 1 m - 2 m. B. 1,3 m - 1,5 m. C. 2,3 m - 3,3 m. D. 0,5 m - 1 m.
Câu 2: Kẹp đỡ ống luồn dây dẫn dùng để
A. nối 2 ống vuông góc. B. cố định ống luồn dây dẫn.
C. nối tiếp 2 ống luồn dây lại với nhau. D. để phân nhánh dây dẫn.
Câu 3: Công dụng của ống chữ T là
A. để phân nhánh dây dẫn mà không sử dụng nối rẽ. B. để phân nhánh dây dẫn.
C. để khi nối 2 ống luồn dây vuông góc với nhau. D. để nối tiếp 2 ống luồn dây.
Câu 4: Mạng điện lắp đặt kiểu ngầm có nhược điểm gì?
A. Khó sửa chữa. B. Tránh được ảnh huởng xấu của môi trường.
C. Dễ sửa chữa. D. Vẻ đẹp mĩ thuật.
Câu 5: Để vẽ được một sơ đồ lắp đặt cần tiến hành theo
B. 1 bước. B. 3 bước. C. 4 bước. D. 2 bước.
Câu 6: Phát biểu sau đây đúng với yêu cầu kĩ thuật của lắp đặt mạng điện dây dẫn kiểu nổi là
A. bảng điện phải cách mặt đất tối thiểu từ 0.5m - 1 m.
B. đường dây dẫn song song với vật kiến trúc.
C. tổng tiết diện của dây dẫn trong ống phải vuợt quá 40% tiết diện ống.
D. khi dây dẫn đổi hướng hoặc phân nhánh không cần phải thêm kẹp ống.
Câu 7: Công dụng của ống nối tiếp là gì?
A. Nối 2 ống vuông góc với nhau. B. Được dùng để nối tiếp 2 ống luồn dây với nhau.
C. Được sử dụng để phân nhánh dây dẫn. D. Kẹp đỡ ống.
Câu 8: Khi bật công tắc về vị trí 1 đèn 1 sáng, đèn 2 tắt và ngược lại, là nói về nguyên lí hoạt động của
mạch điện
A. 2 công tắc 2 cực điều khiển 2 đèn. B. Không có mạch điện nào.
C. 2 công tắc 3 cực điều khiển 1 đèn D. 1 công tắc 3 cực điều khiển 2 đèn.
Câu 9: Thiết bị vừa đóng cắt vừa bảo vệ mạch điện là thiết bị nào?
A. Cầu chì . B. Công tắc. C. Cầu dao. D. Aptomát.
Câu 10: Biện pháp nào sai khi kiểm tra cầu chì?
A. Cầu chì được lắp ở dây pha. B. Cầu chì không cần có nắp che, để hở.
C. Cầu chì phải có nắp che. D. Kiểm tra sự phù hợp của số liệu định mức cầu chì.
Câu 11: Mạch điện dùng 1công tắc 3 cực điều khiển 2 đèn nhằm mục đích gì?
A. Chỉ để chiếu sáng bình thường. B. Sử dụng lắp đặt mạch điện cầu thang.
C. Để an toàn điện. D. Chuyển đổi thắp sáng luân phiên 2 đèn.
II. TỰ LUẬN (0,6 điểm)
Câu 12: (0,6 điểm) Cho mạch điện chiếu sáng xâu chuỗi như hình vẽ. Em hãy mô tả bằng tiếp xúc của
các tiếp điểm để biểu thị:
a. Khi nào đèn A sáng.
b. Khi nào đèn B sáng.
c. Khi nào đèn C sáng.
-------------------------Hết-------------------------
(Cán bộ coi thi không giải thích gì thêm)
