TRÜÖNG BAI HQC S Ü PHAM KY THUÄT
THÄNH PHÖ HO CHI MINH
KHOA CO K1U CHE TAO MAY
BÖ MÖN CO SÖ THIET KE MAY

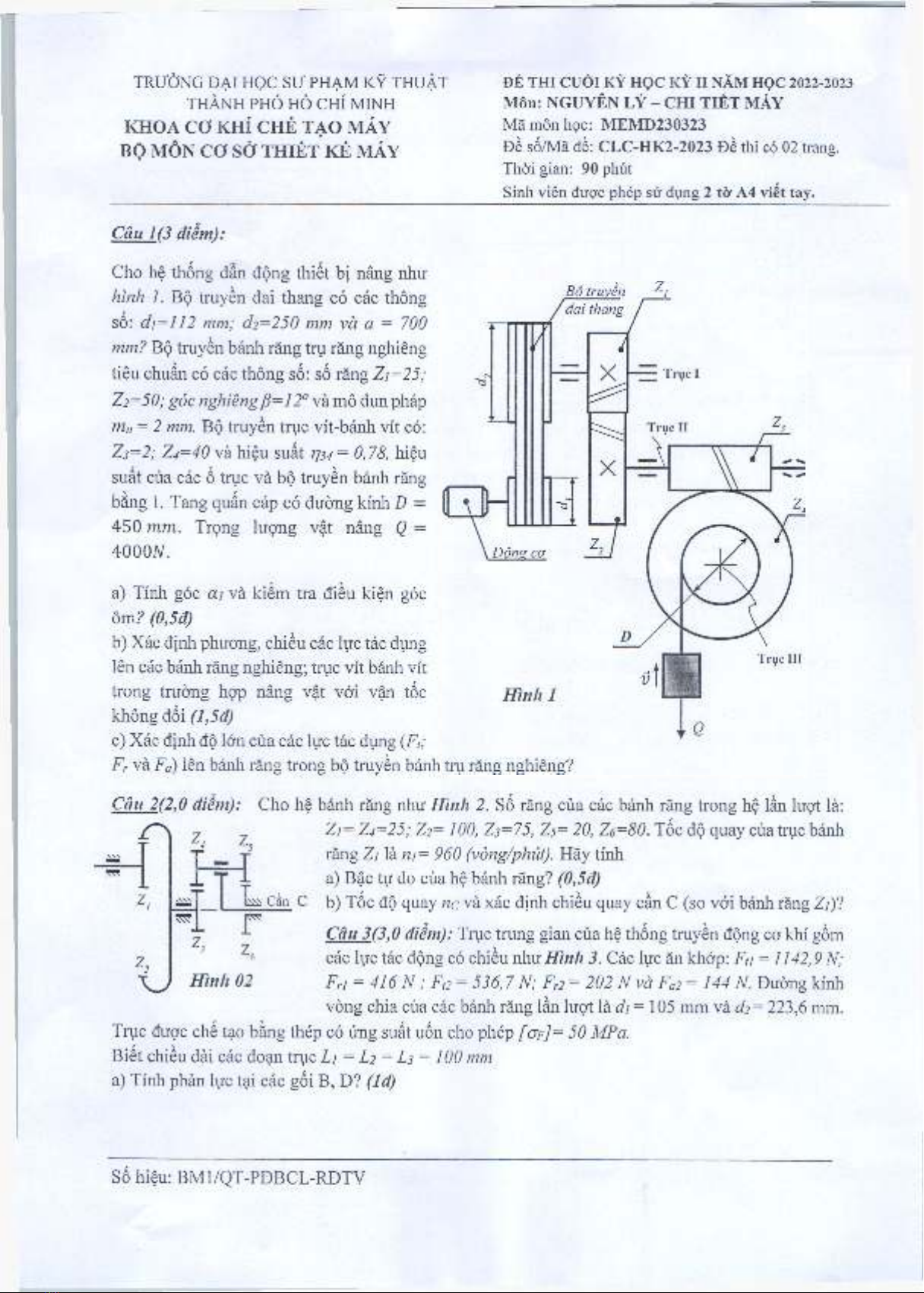

DE THI CUÖI KY HOC KY II NÄM HQC 2022-2023
Mön: NGUYEN LY - CHI TIET MAY
Mä mön hoc: MEMD230323
Be sö/Mä de: CLC-HK2-2023 Be thi co 02 trang.
Thai gian: 90 phüt
Sinh vien duoc phep su düng 2 to1 A4 viet tay.
Cäu 1(3 dient):
Cho he thöng dän döng thiet bi näng nhir
hinh 1. Bo truyen dai thang co cäc thöng
so: di=112 mm; d2=250 mm vä a = 700
mm? Bo truyen bänh räng tru räng nghieng
tieu chuän cö cäc thöng so: so räng Zi=25;
Z2=50; göc nghieng ß=12° vä mö dun phäp
m„ = 2 mm. Bö truyen truc vit-bänh vft cö:
Zj=2; Z4=40 vä hieu suät T/34 = 0,78, hieu
suät cüa cäc ö truc vä bö truyen bänh räng
> r
bäng 1. Tang quän cäp cö duöng ldnh D =
450 mm. Trong lugng vat näng Q =
4000N.
a) Tinh göc ai vä kiem tra dieu kien göc
öm? (0,5d)
b) Xäc dinh phuong, chieu cäc lirc täc düng
len cäc bänh räng nghieng; truc vit bänh vit
trong truöng hop näng vat vai van töc
khöng döi (l,5d)
c) Xäc dinh dö Ion cüa cäc lirc täc düng (Ft;
Fr vä Fa) len bänh räng trong bö truyen bär
Cäu 2(2.0 dient): Cho he bänh räng nhu Hinh 2. So räng cüa cäc bänh räng trong he län lugt lä:
Zi= Z4=25; Z2= 100, Z3=75, Zs= 20, Z6=80. Töc dö quay cüa truc bänh
räng Zi lä m= 960 (vöng/phüt). Häy tinh
a) Bäc tu do cüa he bänh räng? (0,5d)
b) Töc dö quay nc vä xäc dinh chieu quay cän C (so vai bänh räng Z/)?
Cäu 3(3,0 dient): Truc trung gian cüa he thöng truyen döng ca khi göm
cäc lirc täc döng cö chieu nhu Hinh 3. Cäc lirc än khöp: Fti = 1142,9 N;
Fri = 416 N ; Fa = 536,7 N; Fr2 = 202 N vä Fa2 = 144 N. Buong kinh
vöng chia cüa cäc bänh räng län lugt lä di - 105 mm vä d2= 223,6 mm.
Truc dirgc che tao bäng thep cö üng suät uön cho phep [<j f ] = 50 MPa.
Biet chieu däi cäc doan truc Li = L2 = L3 = 100 mm
a) Tinh phän lirc tai cäc göi B, D? (Id)
02V Z5
- T
"Eü C ä n
r
Z3 z.
z. 6
Hinh 02
Sö hieu: BM1/QT-PBBCL-RBTV

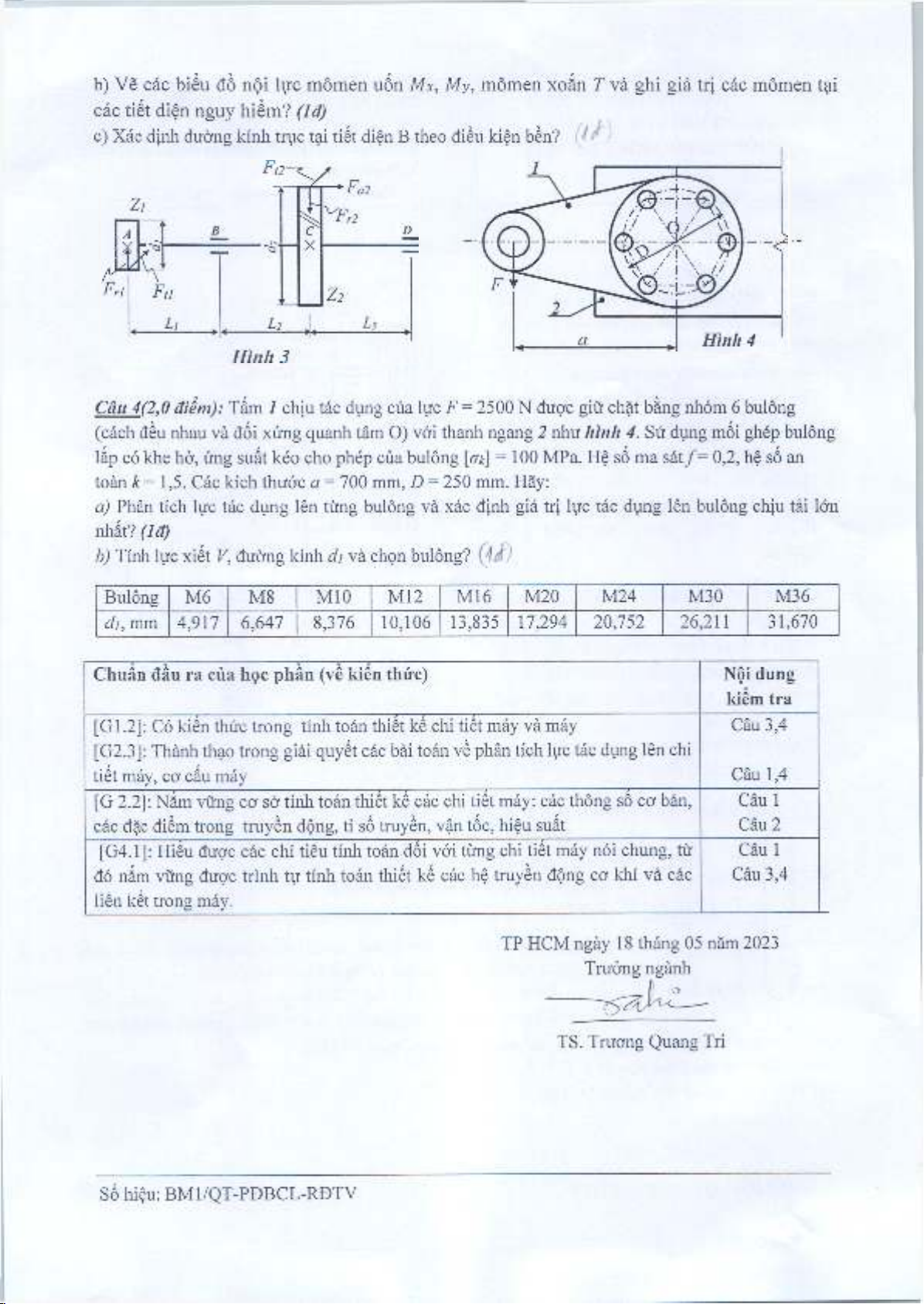

b) Ve cäc bieu dö nöi ltrc mömen uön Mx, My, mömen xoän T vä ghi giä tri cäc mömen tai
cäc tiet dien nguy hiem? (Id)
c) Xäc ainh duang kinh truc tai tiet dien B theo dieu kien ben? (if.
Cäu 4(2,0 dient): Täm 1 chiu täc düng cüa lyc F - 2500 N dugc giü chät bäng nhöm 6 bulöng
(cäch deu nhau vä döi xüng quanh täm O) vai thanh ngang 2 nhir hink 4. Sü düng möi ghep bulöng
läp cö khe hö, üng suät keo cho phep cüa bulöng [ok\ = 100 MPa. He so ma sät/ = 0,2, he so an
toän k = 1,5. Cäc klch thuac a = 700 mm, D = 250 mm. Häy:
a) Phän tlch lyc täc düng len timg bulöng vä xäc dinh giä tri lyc täc düng len bulöng chiu täi Ion
nhät? (Id)
b) Tlnh lyc xiet V, dirang klnh di vä chon bulöng? ('f/)
Bulöng M6 M8 MIO M12 M16 M20 M24 M30 M36
di, mm 4,917 6,647 8,376 10,106 13,835 17,294 20,752 26,211 31,670
Chuän däu ra cüa hoc phän (ve kien thüc) Nöi düng
kiem tra
[Gl.2]: Cö kien thüc trong tinli toän thiet ke chi tiet mäy vä mäy Cäu 3,4
[G2.3]: Thänh thao trong giäi quyet cäc bäi toän ve phän tlch lyc täc düng len chi
tiet mäy, ca cäu mäy Cäu 1,4
[G 2.2]: Näm vüng ca sa tlnh toän thiet ke cäc chi tiet mäy: cäc thöng so ca bän, Cäu 1
cäc däc diem trong truyen döng, ti so truyen, van töc, hieu suät Cäu 2
[G4.1]: Hiöu dugc cäc chi tieu tlnh toän döi vai tüng chi tiet mäy nöi chung, tü Cäu 1
dö näm vüng dugc trinli tu tlnh toän thiet ke cäc he truyen döng ca khl vä cäc Cäu 3,4
lien ket trong mäy.
TP HCM ngäy 18 thäng 05 näm 2023
Truöng ngänh
----
-
TS. Truofng Quang Tri
So hieu: BM1/QT-PDBCL-RDTV
