TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN TỬ - VIỄN THÔNG
ĐỀ THI HỌC PHẦN ET2012: Kỹ thuật Điện tử
Kỳ thi: Giữa kỳ Ngày thi: 26/11/2021
Thời gian làm bài: 60 phút
(Nộp bài làm trên MS Teams)
Ký
duyệt
Trưởng nhóm môn học:
PGS. TS. Nguyễn Tiến Dũng
Trưởng Bộ môn:
Câu 1: (5đ)

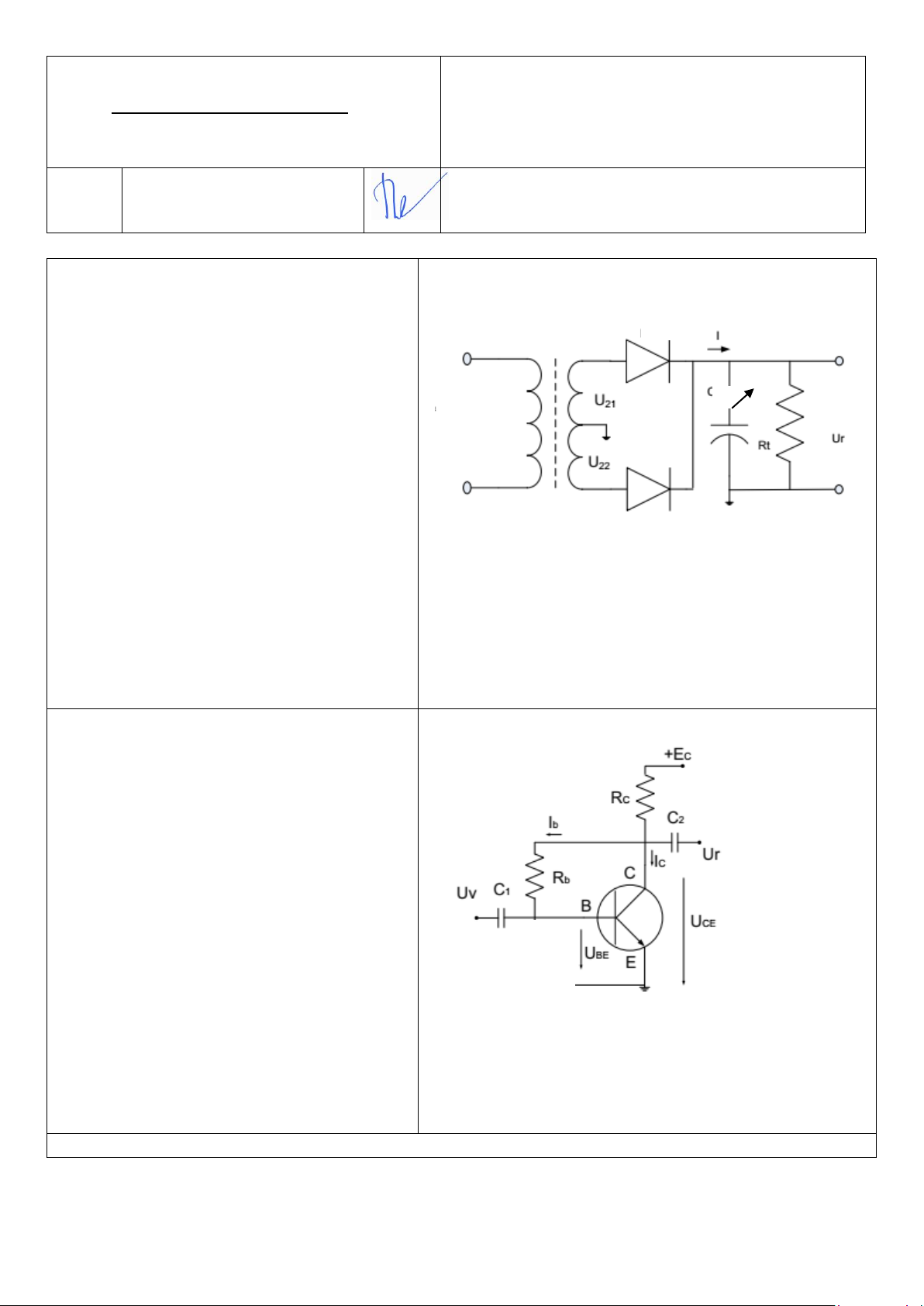

1. Nêu nguyên lý làm việc của mạch cho
trong Hình 1 khi K mở và đóng, D1 D2
là các Đi-ôt lý tưởng (1đ). Nêu chức
năng của mô hình biến áp 1:2, nêu quan
hệ U21 U22 với Uv (1đ).
2. Giả thiết mạch ở câu 1, khóa K mở.
Cho Uv(t) = 110.cos(50t) V. Vẽ đồ thị
của điện áp ra Ur(t) theo đồ thị thẳng
hàng. (1đ)
3. Giả thiết mạch câu 1, thực hiện đóng
khóa K, mô tả hoạt động của mạch và
tính điện áp trung bình ở đầu ra Ur (1đ)
4. Giả thiết D1, D2 loại Si, có nội trở là
3Ω, điện áp mở UD=0,7V. Khóa K đóng,
tính điện áp trung bình trên Rt, biết Rt =
60Ω. (1đ)
Hình 1
Câu 2 (5đ)
Cho mạch điện trong Hình 2, nguồn
phân cực Ec, biết transistor loại Si có β
= 80.
1. Nêu chức năng và nguyên lý làm việc
của mạch (1đ). Nêu phương pháp phân
cực của mạch (0,5đ)
2. Lập phương trình đường tải một chiều
(tải tĩnh) của mạch (1đ).
3. Cho RC=5kΩ, EC=16V, UBE=0,7V
Xác định Rb để điểm làm việc Q nằm
chính giữa đường tải tĩnh. (1,5đ)
3. Xét mạch Hình 2, Nếu ngắt chân nối
cực C của Rb ra để cấp nguồn EC, thì
mạch thay đổi cách phân cực thế nào,
viết lại phương trình đường tải tĩnh khi
đó. (1đ)
Hình 2
Đề số: 2
Tổng số trang: 1
K
C
1:2
D1
D2
Uv
