KHAI THÁC K THU T H TH NG ĐÁNH L A XE VIOSỸ Ậ Ệ Ố Ử
M C L CỤ Ụ
L I M ĐUỜ Ở Ầ
Chi cế ô tô không còn xa lạ v iớ t tấ cả m iọ ng i,ườ nó có tính cơ đngộ cao và ph m ạvi
SVTH: VŨ ĐÌNH TH YỦ 1
KHAI THÁC K THU T H TH NG ĐÁNH L A XE VIOSỸ Ậ Ệ Ố Ử
ho t đng r ng. Do v y, trên toàn th gi i ô tô đóng vai trò r t quan tr ng, ph c v ạ ộ ộ ậ ế ớ ấ ọ ụ ụ
cho s phát tri n kinh t xã h i và an ninh qu cự ể ế ộ ố phòng.
Năm 1885, đánh d u s ra đi c a chi c ô tô đu tiên do Kral Benz ch t o. Năm 1891,ấ ự ờ ủ ế ầ ế ạ
ô tô đi n ra đi M .ệ ờ ở ỹ
Năm 1892, Rudolf Diesel cho ra đi đng c Diesel và ch t o hàng lo t.ờ ộ ơ ế ạ ạ
Cu c cách m ng ô tô th c s b t đu năm 1896 khi Henry Ford hoàn thi n và cho l p ộ ạ ự ự ắ ầ ệ ắ
ráp hàng lo t l n.ạ ớ
Cho t iớ nay, ô tô không ng ngừ đcượ chế t oạ và phát tri n,ể ngành ô tô đã trở thành
ngành công nghi p đaệ ngành.
Ở Vi tệ Nam, ngành ô tô đã trở thành ngành công nghi pệ tr ngọ đi mể và đtạ đc nhi uượ ề
b c ti n v t b c v i nhi u nhà máy l p ráp, các trung tâm d ch v b o d ng, s a ướ ế ượ ậ ớ ề ắ ị ụ ả ưỡ ử
ch a và trung tâm ph tùng l n c a nhi u hãng xe l n nh Toyota, Ford, GM, Mazda, ữ ụ ớ ủ ề ớ ư
Hyundai, Kia, Misubishi, Mecxedec Benz, Renault, ... Vì v y ngu n nhân l c cho ngànhậ ồ ự
ô tô r t l n, đòi h i ph i có trình đ và kh năng làm vi cấ ớ ỏ ả ộ ả ệ trong môi tr ngườ công
nghi p.ệ Nên vi cệ đào t oạ ngu nồ nhân l cự r tấ đcượ chú tr ng.ọ
Sau ba năm h cọ t pậ t iạ tr ng,ườ em đã đcượ các th yầ cô trang bị cho nh ngữ ki n th cế ứ
cơ b nả về chuyên ngành. Để t ngổ k tế và đánh giá quá trình rèn luy nệ em đc ượ khoa cơ
khí và b môn ô tô giao cho nhi m v hoàn thành đ án môn h c v i n i dung: “ Khai ộ ệ ụ ồ ọ ớ ộ
thác kĩ thu t h th ng đánh l a trên xe Toyota Vios”. V i kinh nghi m ít i và ki n ậ ệ ố ử ớ ệ ỏ ế
th c còn h n ch nh ng v i s t n tình ch b o c a th y ứ ạ ế ư ớ ự ậ ỉ ả ủ ầ Lê Quang Th ngắ em đã
hoàn thành đc đ án này. Đ án g m có 4 ch ng, baoượ ồ ồ ồ ươ g m:ồ
CH NG 1: T NG QUAN V H TH NG ĐÁNH L A.ƯƠ Ổ Ề Ệ Ố Ử
CH NG 2. H TH NG ĐÁNH L A TRÊN XE ƯƠ Ệ Ố Ử TOYOTA VIOS
CH NG 3. THI T B CHU N ĐOÁN OBD IIƯƠ Ế Ị Ẩ
CH NG 4 : KHAI THÁC H TH NG ĐÁNH L AƯƠ Ệ Ố Ử
M c dù đã h t s c c g ng và đc s ch b o t n tình c a th y ặ ế ứ ố ắ ượ ự ỉ ả ậ ủ ầ Lê Quang Th ngắ và
các b n nh ng do kh năng c a b n thân em có h n nên đ án không tránh kh i nh ngạ ư ả ủ ả ạ ồ ỏ ữ
SVTH: VŨ ĐÌNH TH YỦ 2
KHAI THÁC K THU T H TH NG ĐÁNH L A XE VIOSỸ Ậ Ệ Ố Ử
thi u sót. Vì v y, em mong nh n đc s ch đo và góp ý c a các th y cô và ế ậ ậ ượ ự ỉ ạ ủ ầ các b n ạ
đ đ án c a em đc hoàn thi n h n.ể ồ ủ ượ ệ ơ
Em xin trân thành c m n th y Lê Quang Th ng đã t n tình ch b o, các th y cô trong ả ơ ầ ắ ậ ỉ ả ầ
b môn đã giúp đ và t o đi u ki n cho em hoàn thành đ án này.ộ ỡ ạ ề ệ ồ
Vĩnh Yên, ngày ..... tháng …. năm 2019
. Sinh viên th c hi nự ệ
VŨ ĐÌNH TH YỦ
SVTH: VŨ ĐÌNH TH YỦ 3
KHAI THÁC K THU T H TH NG ĐÁNH L A XE VIOSỸ Ậ Ệ Ố Ử
CH NG 1: T NG QUAN V H TH NG ĐÁNH L AƯƠ Ổ Ề Ệ Ố Ử
1.1: Nhi m v và yêu c u c a h th ng đánhệ ụ ầ ủ ệ ố l a.ử
1.1.1: Nhi m v .ệ ụ
H th ng đánh l a (HTĐL) có nhi m v bi n dòng đi n m t chi u th hi u th p (6, ệ ố ử ệ ụ ế ệ ộ ề ế ệ ấ
12 hay 24) ho c các xung đi n xoay chi u th hi u th p thành các xung đi n cao th ặ ệ ề ế ệ ấ ệ ế
(12000 ÷ 24000V) đ đ t o nên tia l a đt cháy h n h p làm vi c trong các xi lanh ủ ể ạ ử ố ỗ ợ ệ
c a đng c vào nh ng th i đi m thích h p và t ng ng v i trình t xi lanh và ch ủ ộ ơ ữ ờ ể ợ ươ ứ ớ ự ế
đ làm vi c c a đng c .ộ ệ ủ ộ ơ
Trong m tộ số tr ngườ h p,ợ hệ th ngố đánh l aử còn dùng để hỗ trợ kh iở đngộ t oạ đi u ề
ki n kh i đng đng c đc d dàng nhi t đệ ở ộ ộ ơ ượ ễ ở ệ ộ th p.ấ
1.1.2: Yêu c uầ.
H th ng đánh l a ph i đáp ng các yêu c u chính sau:ệ ố ử ả ứ ầ
Ph iả đmả b oả thế hi uệ đủ để t oạ ra đcượ tia l aử đi nệ phóng qua khe hở gi a ữcác đi nệ
c c c a buji.ự ủ
Tia l a đi n ph i có năng l ng đ l n đ đt cháy đc h n h p làm ử ệ ả ượ ủ ớ ể ố ượ ỗ ợ vi c ệtrong m i ọ
đi u ki n làm vi c c a đngề ệ ệ ủ ộ c .ơ
Th iờ đi mể đánh l aử ph iả t ngươ ngứ v iớ góc đánh l aử s mớ h pợ lý nh tấ ở m i ọch đ ế ộ
làm vi c c a đngệ ủ ộ c .ơ
Độ tin c yậ làm vi cệ c aủ hệ th ngố đánh l aử ph iả t ngươ ngứ v iớ độ tin c yậ làm vi c ệ
c a đng c .ủ ộ ơ
K t c u đn gi n, b o d ng, s a ch a d dàng, giá thànhế ấ ơ ả ả ưỡ ử ữ ễ r .ẻ
1.2. Phân lo i h th ng đánhạ ệ ố l a.ử
1.2.1. H th ng đánh l aệ ố ử th ng.ườ
Bi n áp đánh l a có hai cu n dây: cu n s c p Wế ử ộ ộ ơ ấ 1 có kho ng 250 ÷ 400 vòng, cu n ả ộ
th c p Wứ ấ 2 có kho ng 19000 ÷ 26000 vòng.ả
SVTH: VŨ ĐÌNH TH YỦ 4
KHAI THÁC K THU T H TH NG ĐÁNH L A XE VIOSỸ Ậ Ệ Ố Ử
Cam 1 c a b chia đi n đc d n đng quay t tr c phân ph i, làm nhi m ủ ộ ệ ượ ẫ ộ ừ ụ ố ệ v ụđóng
m ởti p đi m KK’, t c là n i ng t m ch s c p c a bi n áp đánh l a.ế ể ứ ố ắ ạ ơ ấ ủ ế ử

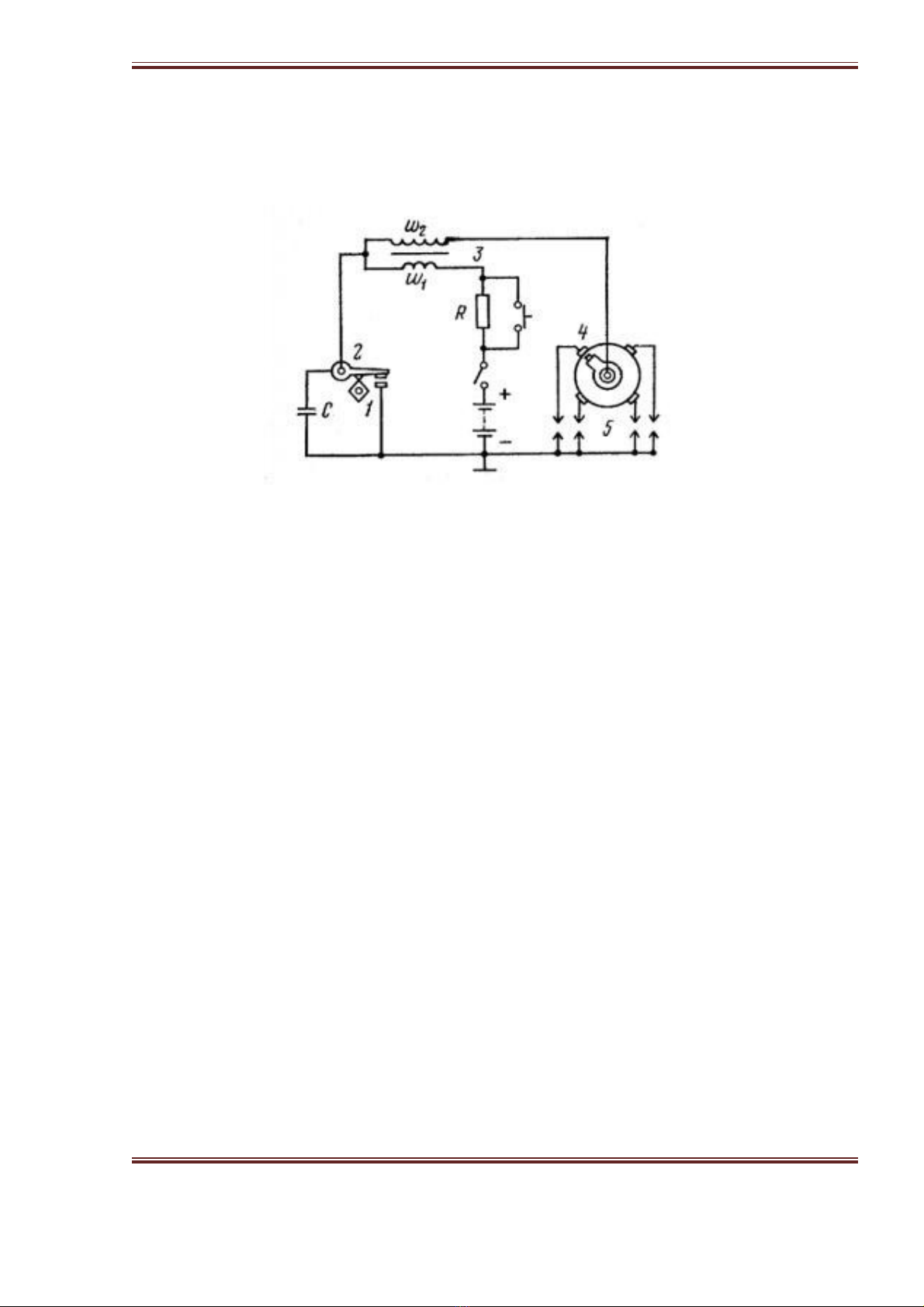

Hình 1.1 S đ nguyên lý c a h th ng đánh l a th ng.ơ ồ ủ ệ ố ử ườ
1- cam; 2- c n ti p đi m; 3- bobin đánh l a; 4- b chia đi nầ ế ể ử ộ ệ
5- buji; R- đi n tr ; C- t đi n; Wệ ở ụ ệ 1- cu n s c p; Wộ ơ ấ 2- cu n th c pộ ứ ấ
+ Khi KK’ đóng: trong m ch s c p xu t hi n dòng đi n s c p iạ ơ ấ ấ ệ ệ ơ ấ 1. Dòng này t o nên ạ
m t t tr ng khép m ch qua lõi thép và hai cu n dây c a bi n áp đánh l a.ộ ừ ườ ạ ộ ủ ế ử
+ Khi KK’ m :ở m chạ sơ c pấ bị ng t,ắ dòng i1 và từ tr ngườ do nó t oạ nên m tấ đi. Do đó,
trong c hai cu n dây s xu t hi n các s c đi n đng t c m t l thu n v i t c đ ả ộ ẽ ấ ệ ứ ệ ộ ự ả ỷ ệ ậ ớ ố ộ
bi n thiên c a t thông. B i vì cu n Wế ủ ừ ở ộ 2 có s vòng dây l n nên s c đi n đng c m ố ớ ứ ệ ộ ả
ng sinh ra trong nó cũng l n, đt giá tr kho ng 12000 ÷ 24000V. Đi n áp cao này ứ ớ ạ ị ả ệ
truy n t cu n th c p qua rô to c a b chia đi n 4 và các dây d n cao áp đn các biji ề ừ ộ ứ ấ ủ ộ ệ ẫ ế
đánh l a 5 theo th t n c a đng c . Khi th hi u th c p đt giá tr Uử ứ ự ổ ủ ộ ơ ế ệ ứ ấ ạ ị dl thì s xu t ẽ ấ
hi n tia l a đi n phóng qua khe h buji đt cháy h n h p làm vi c trong xiệ ử ệ ở ố ỗ ợ ệ lanh.
Vào th i đi m ti p đi m m , trong cu n Wờ ể ế ể ở ộ 1 cũng xu t hi n m t s c đi n đng t ấ ệ ộ ứ ệ ộ ự
c m kho ng 200 ÷ 300V. N u nh không có t đi n C m c song song v i ti p đi m ả ả ế ư ụ ệ ắ ớ ế ể
KK’, thì s c đi n đng s gây ra tia l a m nh phóng qua ti p đi m, làm cháy r các ứ ệ ộ ẽ ử ạ ế ể ỗ
má vít, đng th i làm cho dòng s c p và t tr ng c a nó m t đi ch m ồ ờ ơ ấ ừ ườ ủ ấ ậ h n ơvà vì th ế
th hi u th c p cũng s không l n.ế ệ ứ ấ ẽ ớ
