Nội dung Text: Etabs - Sàn ảo-none area

SÀN ẢO – NONE AREA Trọng lượng 1 T 1.5m 1m 4 m 1.5m 3m 1m 1m 5m •Cột 200x200 •Dầm 200x400 •Sàn dày 10cm

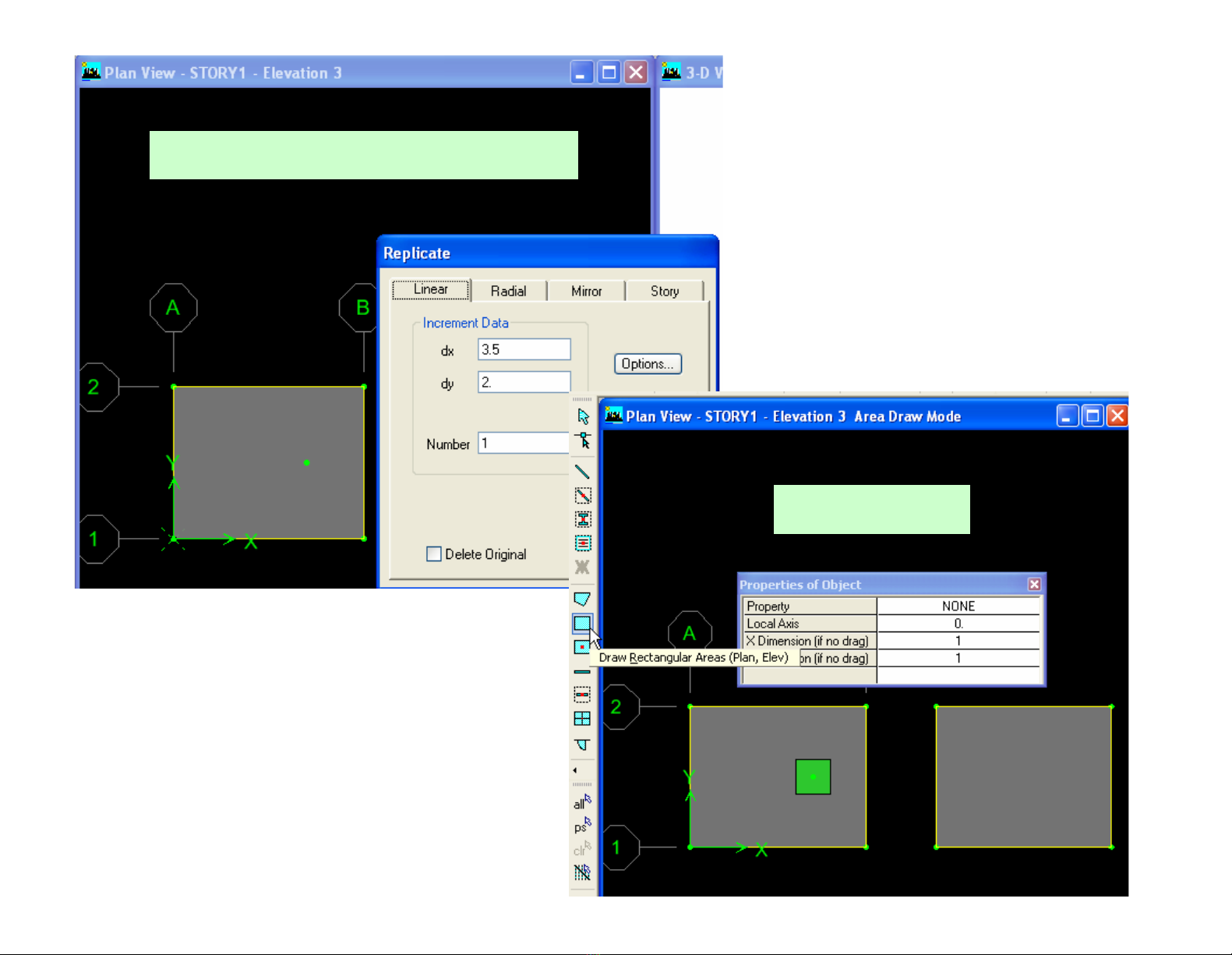

Tạo 1 nút tạm để vẽ Shell Vẽ sàn ảo

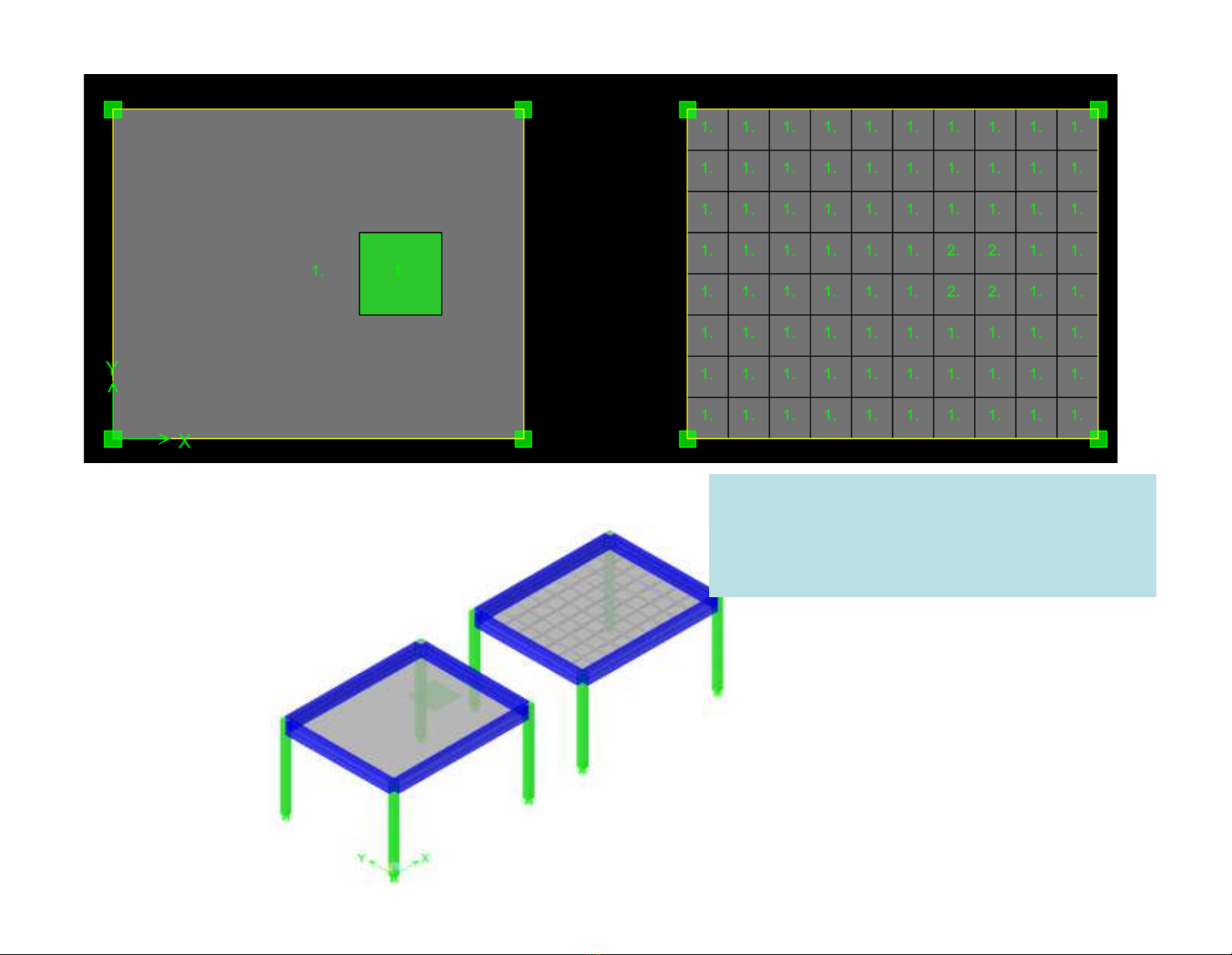

Mô hình 2: chia lưới, đặt Mô hình 1: đặt tải 1T/m2 vào ô sàn 1T/m2 hoặc 2T/m2 vào các ảo và 1 T/m2 vào ô sàn thật shell thích hợp

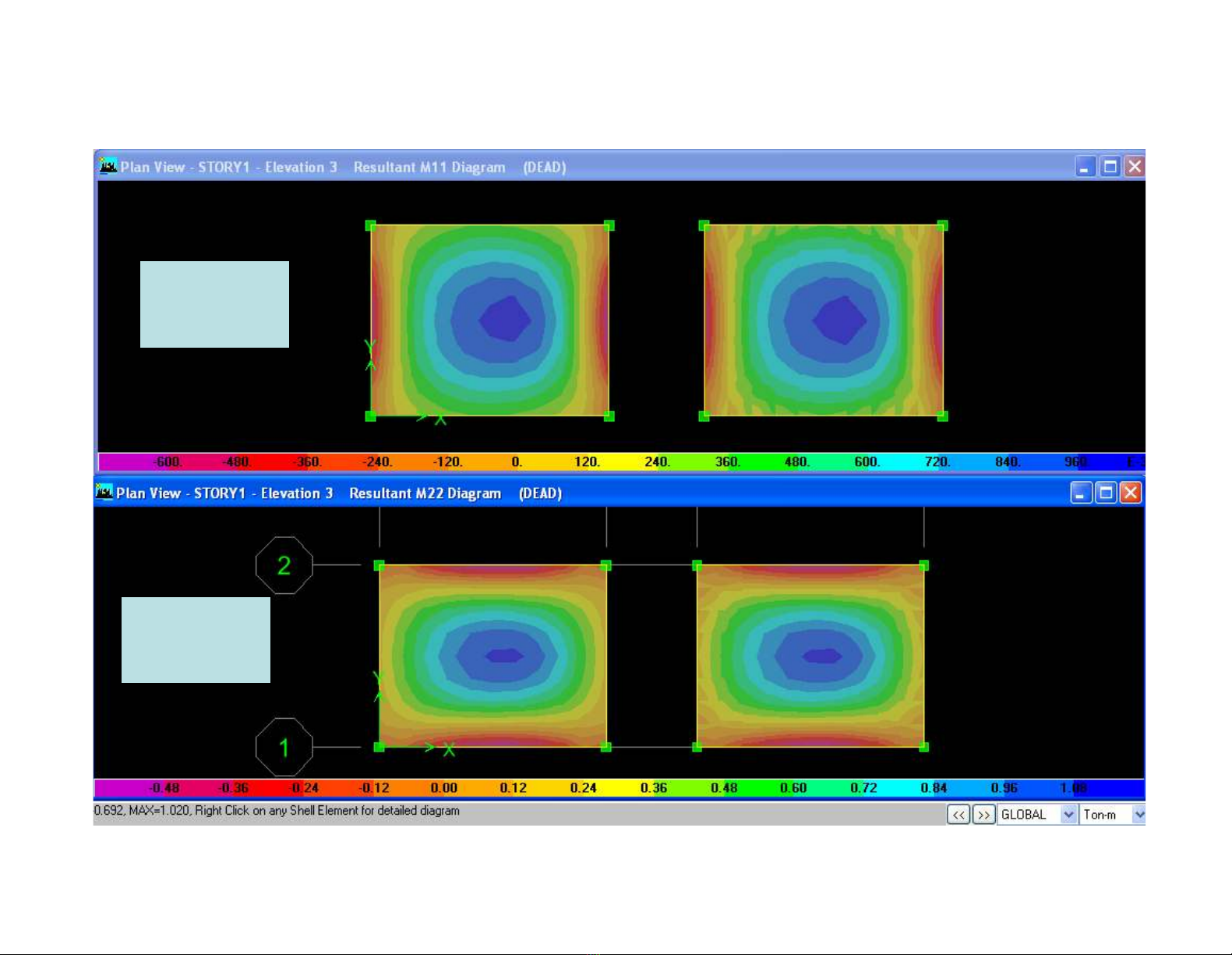

Moment sàn M11 Moment sàn M22

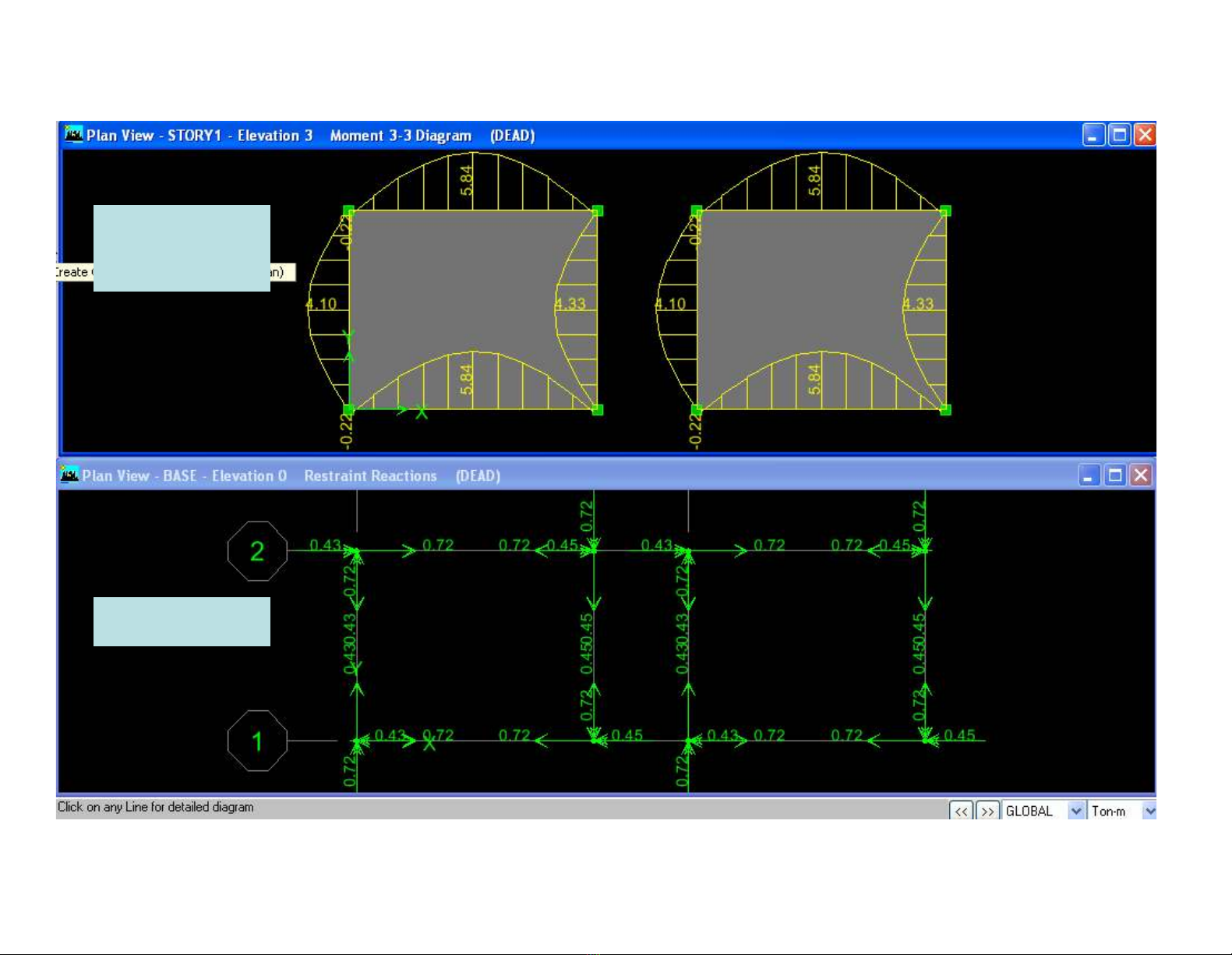

Moment dầm M33 Phản lực
KHẢO SÁT THÊM 1. None Area có hình đa giác bất kỳ, với các nút không trùng vào nút ảo khi AutoMesh của sàn chính. 2. Dùng None Area theo phương thẳng đứng (tường) được hay không?
PHÂN PHỐI NỘI LỰC TRONG SÀN SƯỜN BTCT 1. Tính sàn đơn giản với hd/hb ≥3 thì việc xem liên kết biên là ngàm có thỏa đáng hay không? 2. Dầm phụ (một phương hoặc trực giao) có ảnh hưởng đến nội lực sàn như thế nào? 3. Xét thêm ảnh hưởng của tường gạch? Sàn dày 12cm. Thay đổi tiết diện các dầm. Không cho Etabs tính trọng lượng bản thân, chỉ đặt 1T/m2 trên sàn và khảo sát xem nội lực sàn thay đổi thế nào khi tỷ lệ độ cứng giữa dầm và sàn thay đổi.
(2) Ô sàn nhỏ, (1) Ô sàn lớn, (3) Ô sàn nhỏ thêm cột và các không dầm phụ nhờ các dầm phụ dầm giữa trực giao, không thêm cột giữa. Để khảo sát, không cho Etabs tính trọng lượng bản thân; chỉ đặt 0.5 T/m2 trên sàn; xem kết quả thế nào với 3 trường hợp trên.
