CHƯƠNG V
HƯỚNG DẪN THỰC HÀNH LẮP ĐẶT- CÀI ĐẶT
THIẾT BỊ ADSL ROUTER
I. HƯỚNG DẪN LẮP ĐẶT ADSL ROUTER

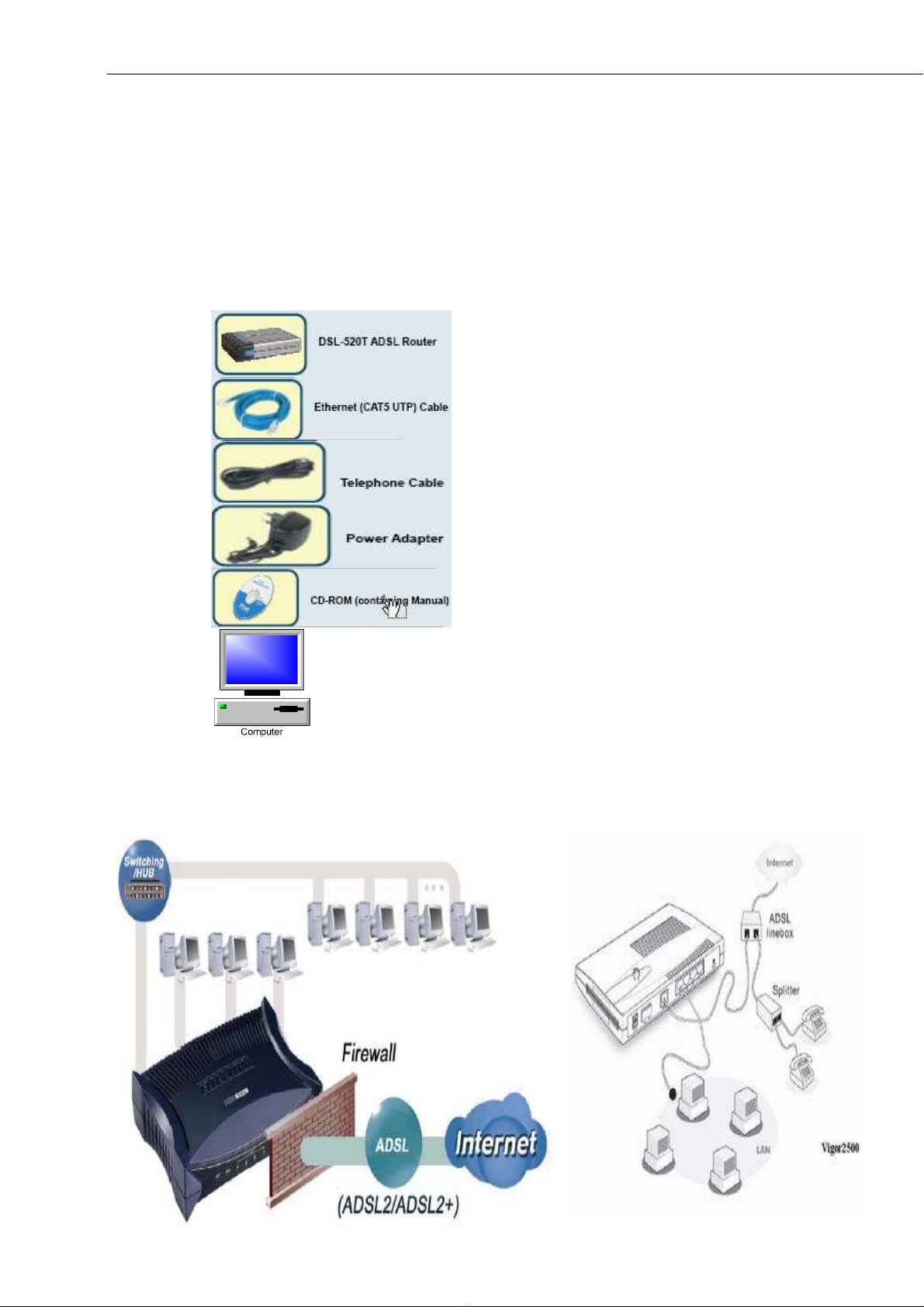

1. Trước khi lắp đặt ADSL router cần chuẩn bị các vật tư, thiết bị sau:
Thiết bị ADSL router
Cáp UTP- CAT5 hoặc cáp USB
Cáp điện thoại đầu RJ11
Adaptor nguồn
Xem hướng dẫn lắp đặt – cài đặt (nếu có)
Máy tính để cài đặt thông số cho ADSL Router
2. Sơ đồ - thao tác lắp đặt thiết bị ADSL Router tại nhà Khách hàng.
Thaidh_bd3@vnpt.com.vn 53
Trường Trung Học BCVT & CNTT III, Tp Mỹ Tho, Tiền Giang
Hộp
đấu dây
FILTER
MODEM
ADSL
Router
HUB/SWITCH
1
2
5
6
7
8
9
Cáp mạng RJ45
Cáp điện thoại RJ11
Cáp mạng RJ45
Đôi cáp ADSL
3
4

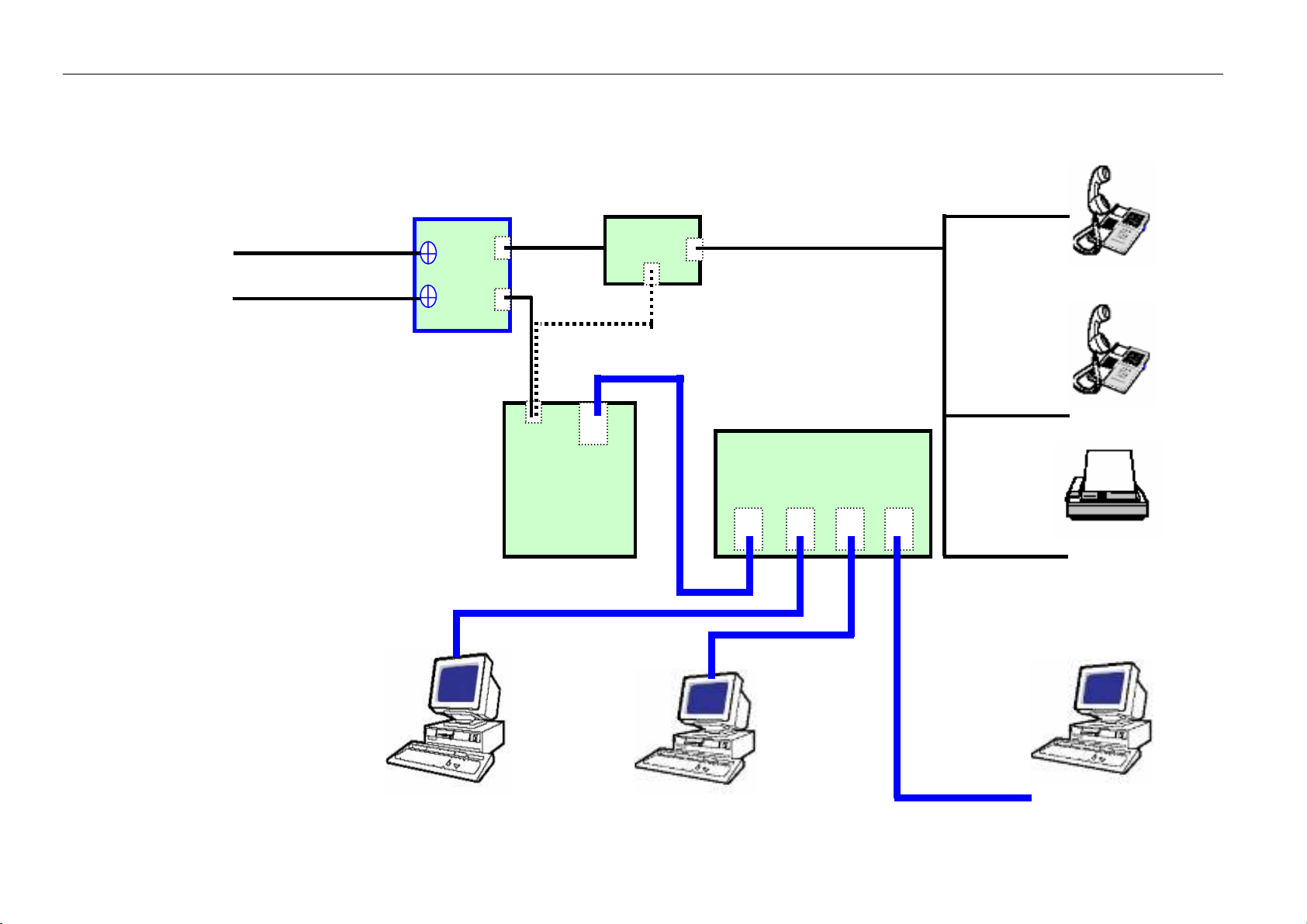

SƠ ĐỒ LẮP ĐẶT CÁC THIẾT BỊ ADSL
Thaidh_bd3@vnpt.com.vn 54
Trường Trung Học BCVT & CNTT III, Tp Mỹ Tho, Tiền Giang
3.Thao tác lắp đặt các thiết bị ADSL:
Bước 1: Đấu đôi cáp ADSL vào 2 ốc vít của thiết bị chống sét (số 1 và số 2). Đôi cáp
ADSL phải đi trực tiếp từ cáp Bưu Điện kéo vào nhà, không rẽ nhánh, không qua
thiết bị chống sét thường hoặc các thiết bị khác như: chuông, tổng đài...
Bước 2: Gắn Filter (splitter) vào cổng Phone (hoặc POT) của thiết bị chống sét (số
3)
Bước 3:
3.1 Nối cổng DATA của thiết bị chống sét (số 4) vào cổng Wan của Modem
ADSL (số 5) bằng cáp điện thoại RJ11.
3.2 Trường hợp không đấu theo sơ đồ Bước 3.1 thì nối cổng Data (hoặc modem)
của Filter (số 7) vào cổng Wan của Modem ADSL (số5) bằng cáp điện thoại
RJ11.
Bước 4: Nối từ cổng Phone của Filter (số 6) vào hệ thống điện thoại và Fax. Để
dùng được dịch vụ ADSL đồng thời với dịch vụ thoại thì tất cả hệ thống dùng thoại
hoặc Fax đều phải nối sau Filter.
Bước 5:
5.1 Trường hợp nối vào mạng LAN:
Nối cổng LAN (RJ45) của Modem ADSL (số 8) vào cổng LAN (RJ45) của
Hub/Switch (số 9).
5.2 Trường hợp nối vào máy tính cá nhân, sử dụng card mạng:
Trường hợp bạn chỉ dùng một máy tính thì có thể nối cổng LAN của Modem
ADSL (số 8) vào cổng card mạng của máy tính.

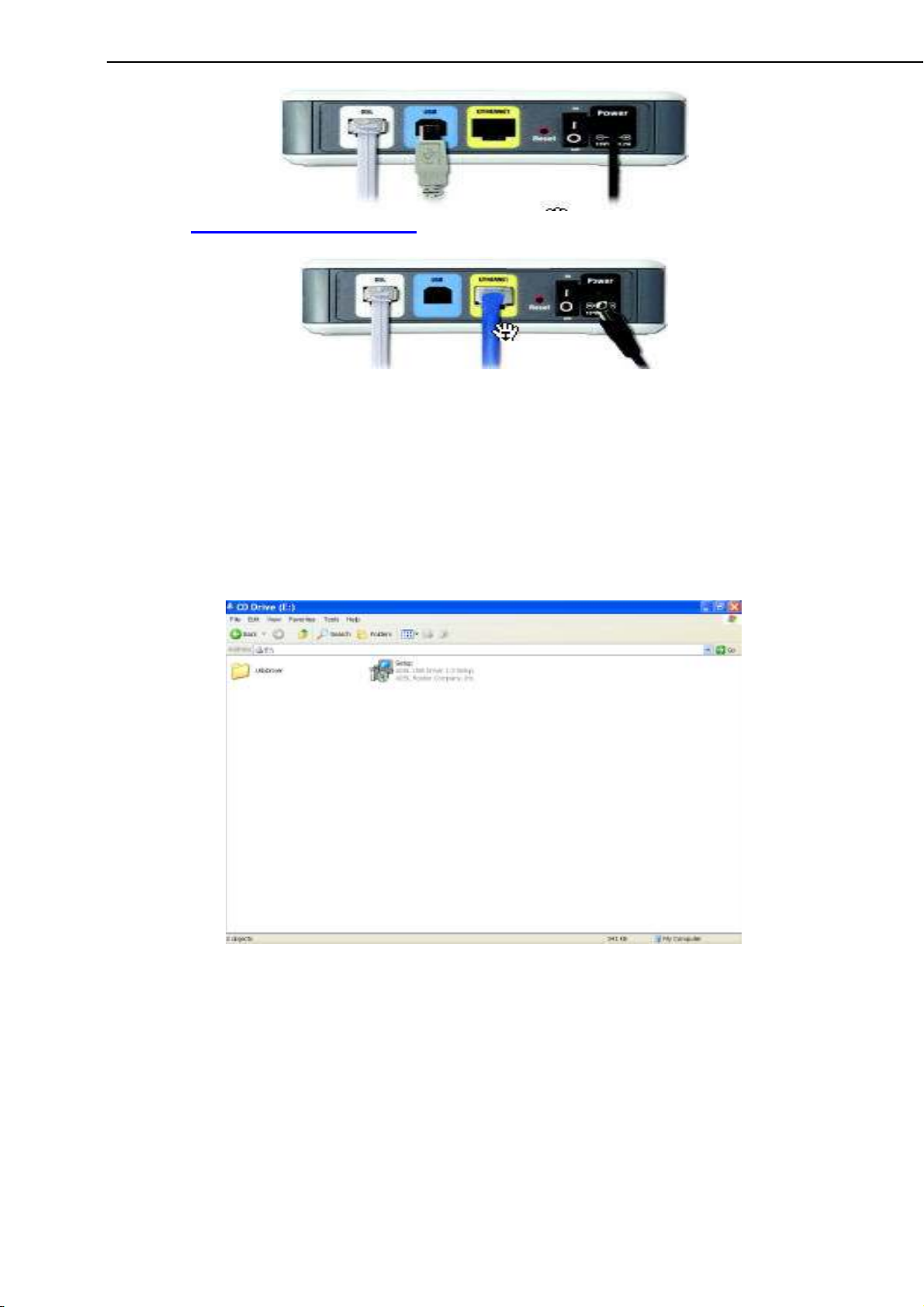

5.3 Trường hợp nối vào máy tính cá nhân, sử dụng cổng USB:
Trường hợp máy tính không có card mạng thì bạn có thể nối cổng USB của
Modem ADSL vào cổng USB của máy tính.
Thaidh_bd3@vnpt.com.vn 54
Trường Trung Học BCVT & CNTT III, Tp Mỹ Tho, Tiền Giang
5.4 Cấp nguồn cho Router
II. CÀI ĐẶT ADSL ROUTER KẾT NỐI VỚI MÁY TÍNH
1. ADSL Router nối với máy tính bằng port USB (dùng cho máy đơn)
Khi kết nối PC với ADSL router bằng port USB thay cho port Ethernet thì ta phải cài USB
driver cho PC. Khi kết nối bằng cáp USB lần đầu thì Windows sẽ tự nhận thiết bị và USB
driver được cài theo các bước sau:
Bước 1: Cài driver cho USB từ đĩa CD-ROM
- Chạy chương trình setup driver của USB từ đĩa CD-ROM
- Chạy chương trình setup driver cho USB tùy theo hệ điều hành nào thì chạy chương
trình tương ứng.
Thaidh_bd3@vnpt.com.vn 55
Trường Trung Học BCVT & CNTT III, Tp Mỹ Tho, Tiền Giang

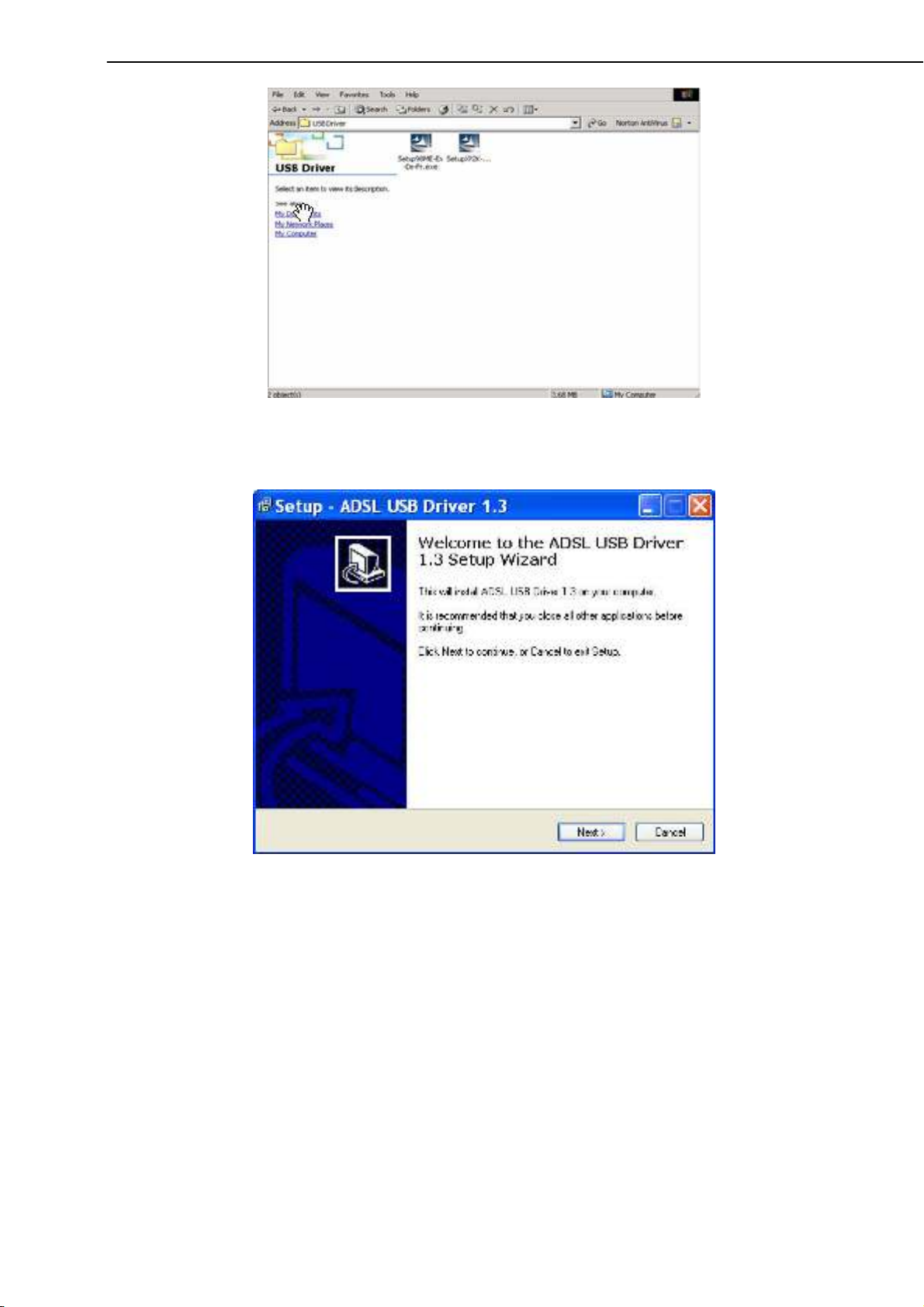

- Chọn Next từ màn hình sau để cài đặt driver cho USB
- Nhấp install
