Nguyễ n Bá Cư ờ ng Lớ p CĐ Điệ n k4 Trư ờ ng CĐ Công Nghiệ p và Xây Dự ng
SV TH : Nguyễ n Bá Cư ờ ng SDT : 0984.919597
1
HƯ Ớ NG DẪ N PHẦ N MỀ M VẼ MẠ CH ALTIUM
A ) TẠ O LINH KIỆ N
* ) Sơ Đồ Nguyên lý
1– Mờ File
File new Library :
+ Schemmatic library
+ PCB Library
Save File
2– Vẽ Linh kiệ n

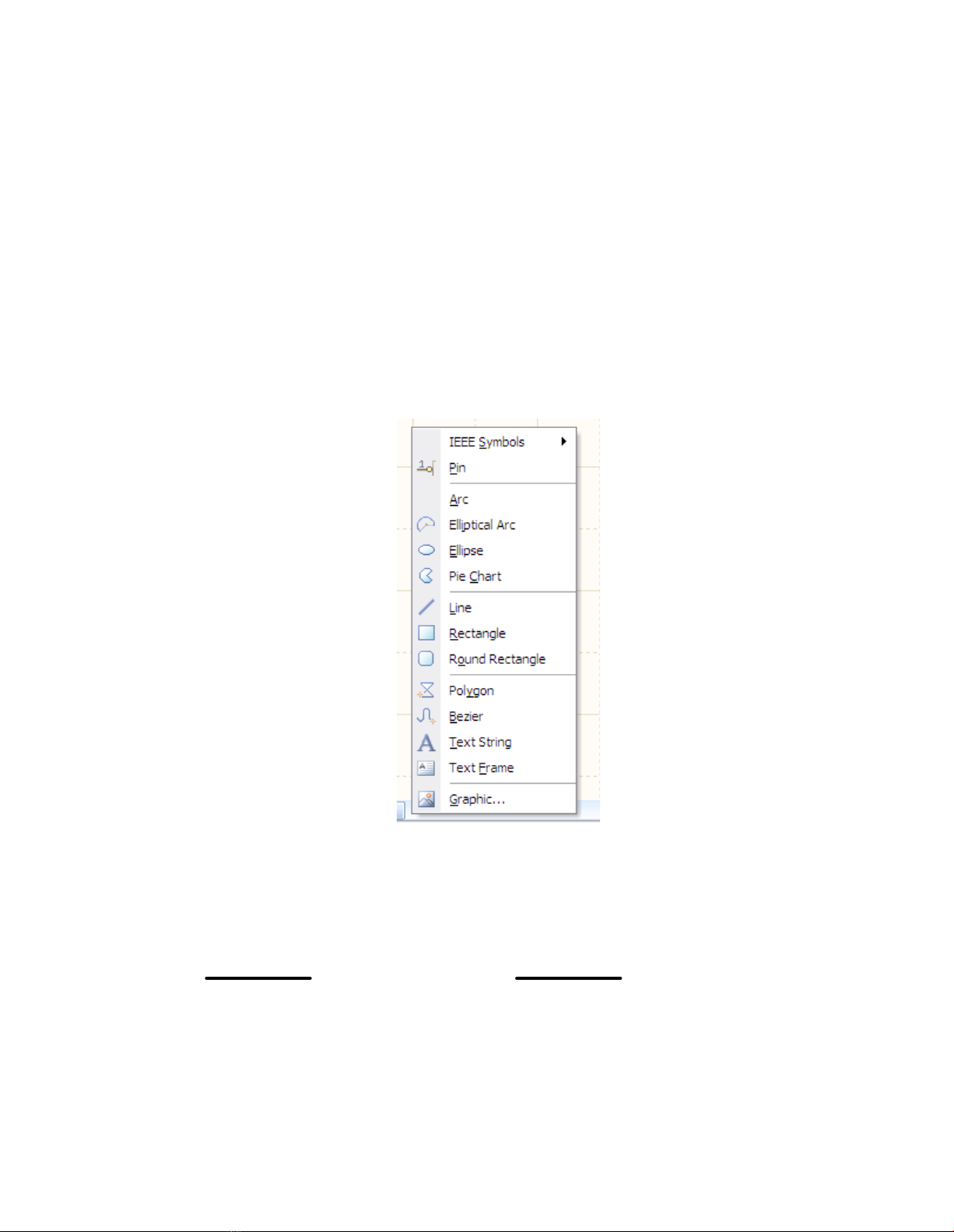

Nhậ p lệ nh P +…chữ cái
Ví dụ :
+PP Vẽ đư ờ ng thẳ ng
0011
Kích Đúp Chọ n các thông số , chỉ nh sử a đư ờ ng , Lệ nh , Tên lệ nh…
+P R : vẽ hình chữ nhậ t
Nguyễ n Bá Cư ờ ng Lớ p CĐ Điệ n k4 Trư ờ ng CĐ Công Nghiệ p và Xây Dự ng
SV TH : Nguyễ n Bá Cư ờ ng SDT : 0984.919597
2
Kích đúp chọ n màu viề n Chọ n màu thân điệ n trở , kich thư ớ c đư ờ ng viề n ...
3) Bên trái màn hình kích vào SCH Library Chọ n Component
Chọ n tên , trị số ...
* ) Sơ Đồ Boar

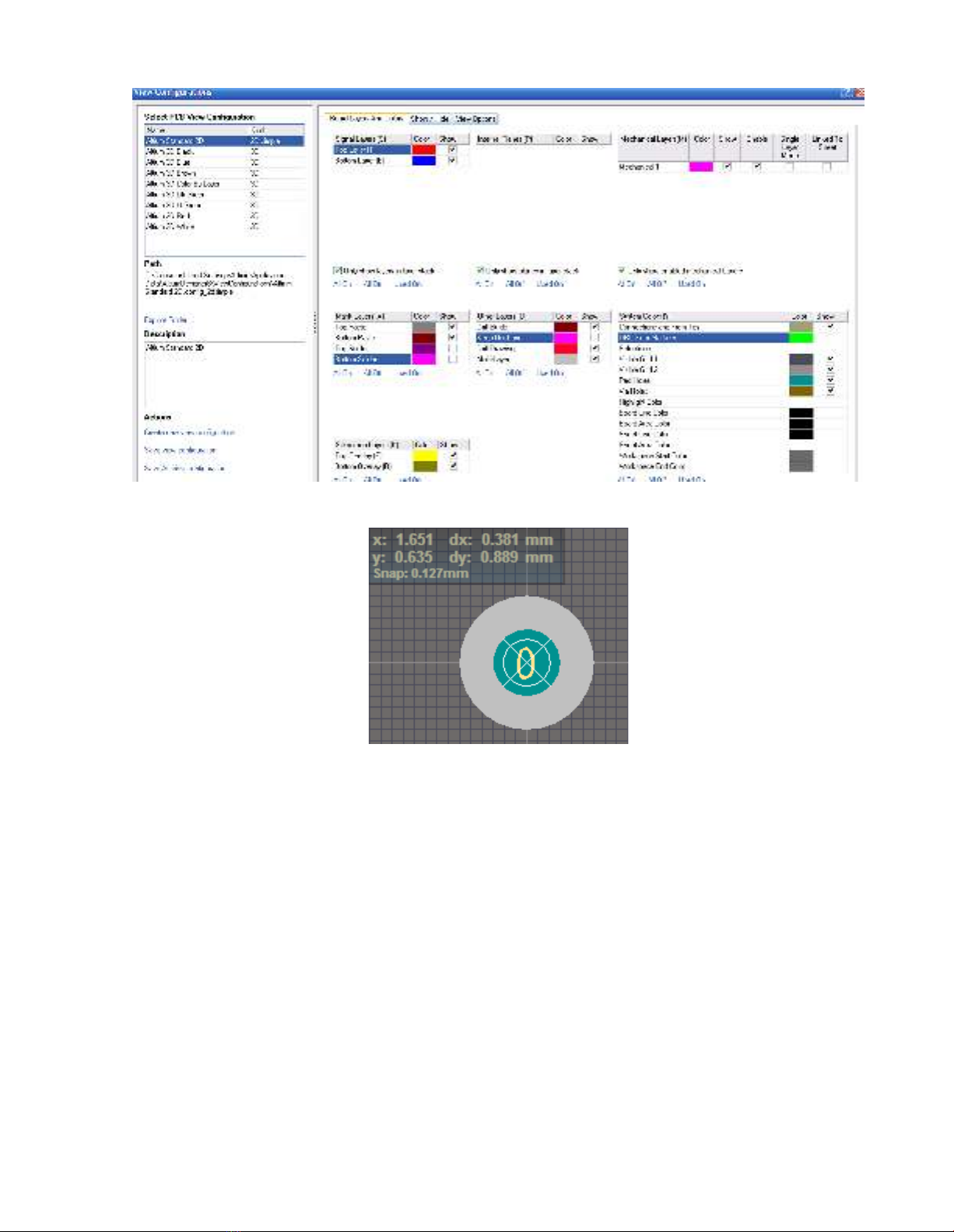

1– Q : Chọ n mm  inh - LL bỏ màu Hồ ng ,tím ,xanh lá…
Nguyễ n Bá Cư ờ ng Lớ p CĐ Điệ n k4 Trư ờ ng CĐ Công Nghiệ p và Xây Dự ng
SV TH : Nguyễ n Bá Cư ờ ng SDT : 0984.919597
3
2- PP : Vẽ Chân vào tâm

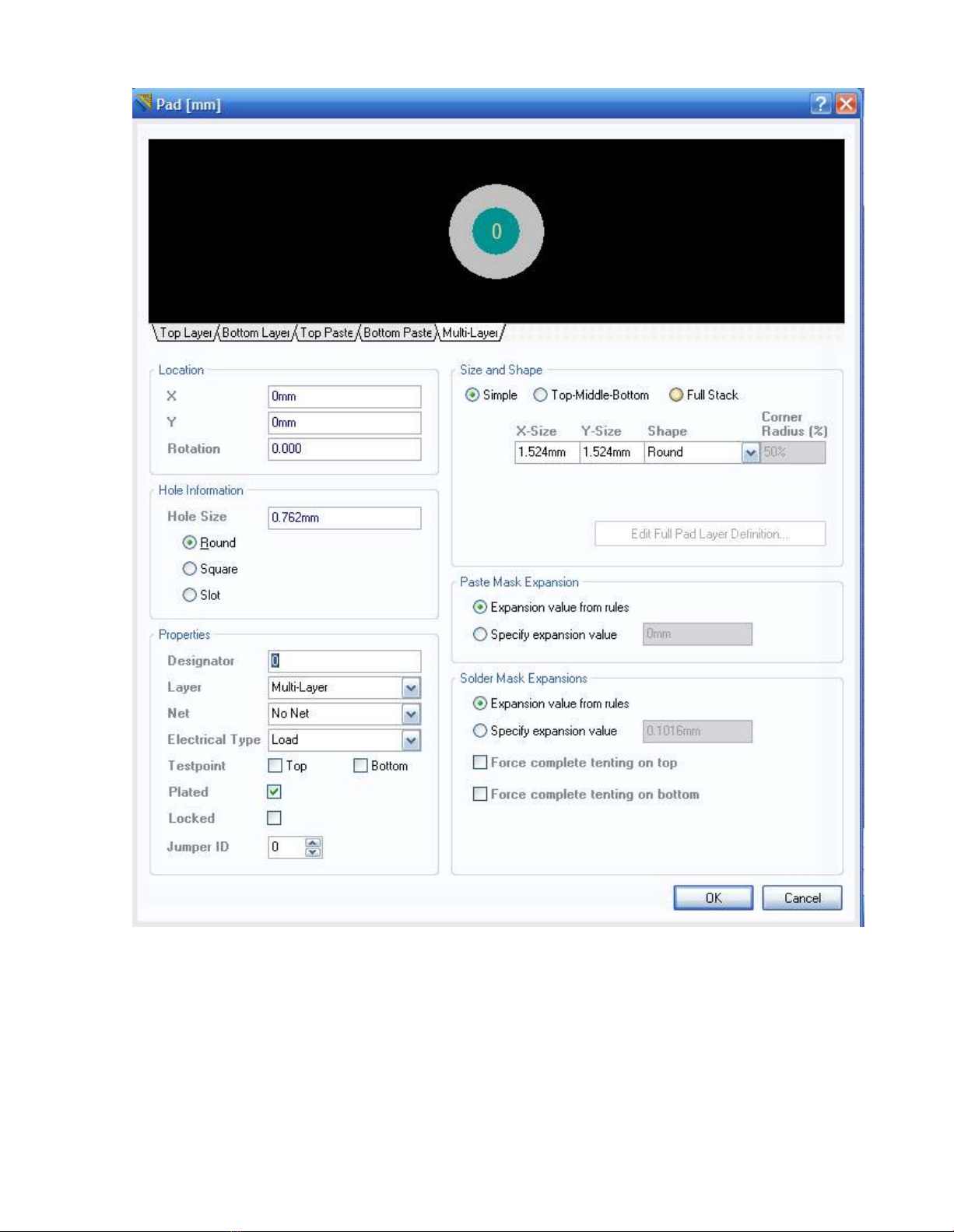

Kích đúp vào vòng tròn chọ n các kiể u chân , hình dáng ,kích thư ớ c chân linh kiệ n
Nguyễ n Bá Cư ờ ng Lớ p CĐ Điệ n k4 Trư ờ ng CĐ Công Nghiệ p và Xây Dự ng
SV TH : Nguyễ n Bá Cư ờ ng SDT : 0984.919597
4

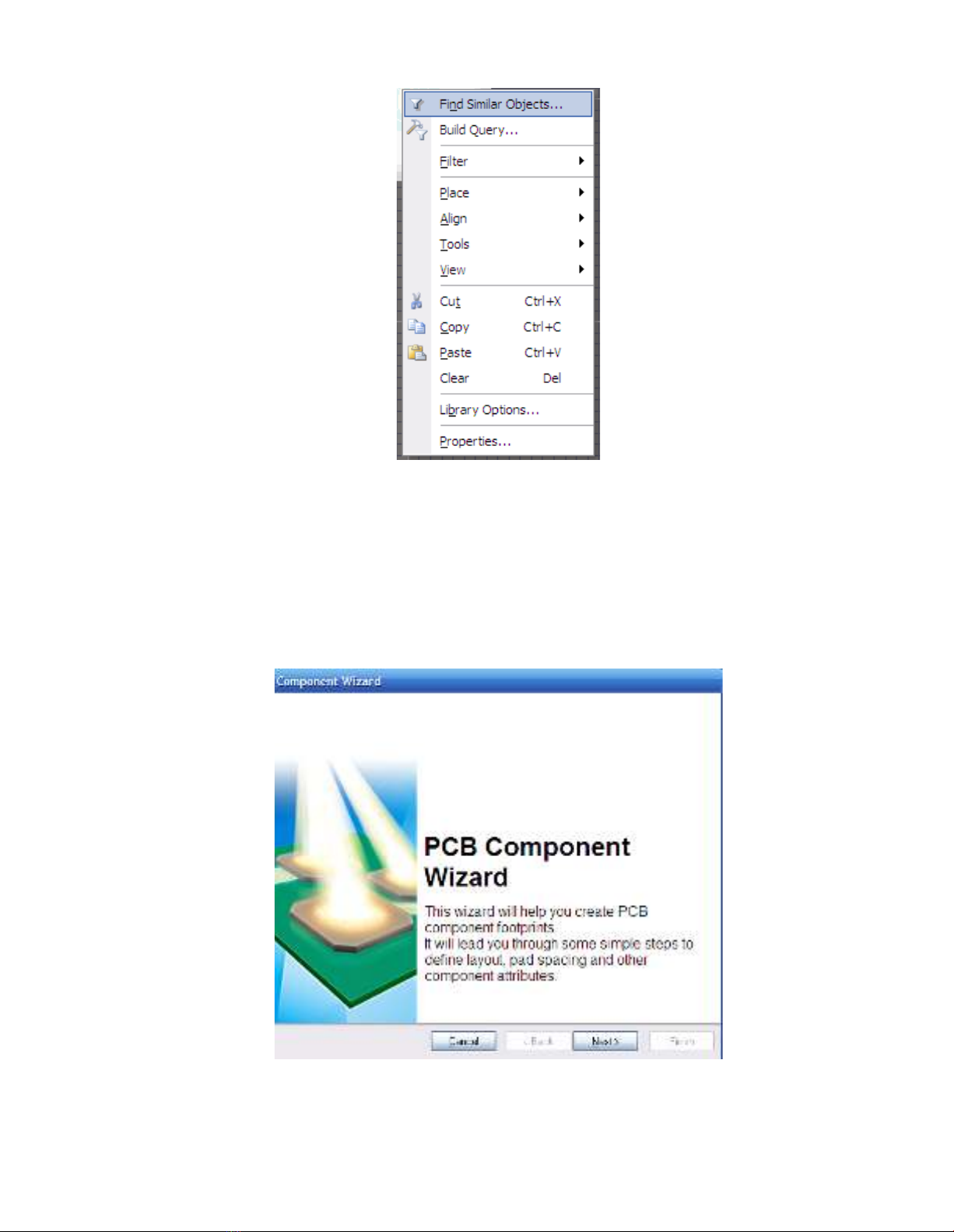

+ Để chọ n 1 lúc nhiề u chân chuộ t phả i chọ n Find similar objectss..
Nguyễ n Bá Cư ờ ng Lớ p CĐ Điệ n k4 Trư ờ ng CĐ Công Nghiệ p và Xây Dự ng
SV TH : Nguyễ n Bá Cư ờ ng SDT : 0984.919597
5
+ PL : ( Chọ n màu vẽ ..)
+ Phím “Cách “ để chọ n dạ ng đư ờ ng đi củ a dây mạ ch
*) Hiệ u chỉ nh Linh kiệ n Tự độ ng
Tool Component Wizard next….
