Mosfet là Transistor hiệu ứng trường ( Metal Oxide Semiconductor Field Effect Transistor ) là một Transistor đặc biệt có cấu tạo và hoạt động khác với Transistor thông thường mà ta đã biết, Mosfet có nguyên tắc hoạt động dựa trên hiệu ứng từ trường để tạo ra dòng điện, là linh kiện có trở kháng đầu vào lớn thích hợn cho khuyếch đại các nguồn tín hiệu yếu, Mosfet được sử dụng nhiều trong các mạch nguồn Monitor, nguồn máy tính...

Chủ đề:
Lưu

Nội dung Text: Transistor trường - Mosfet

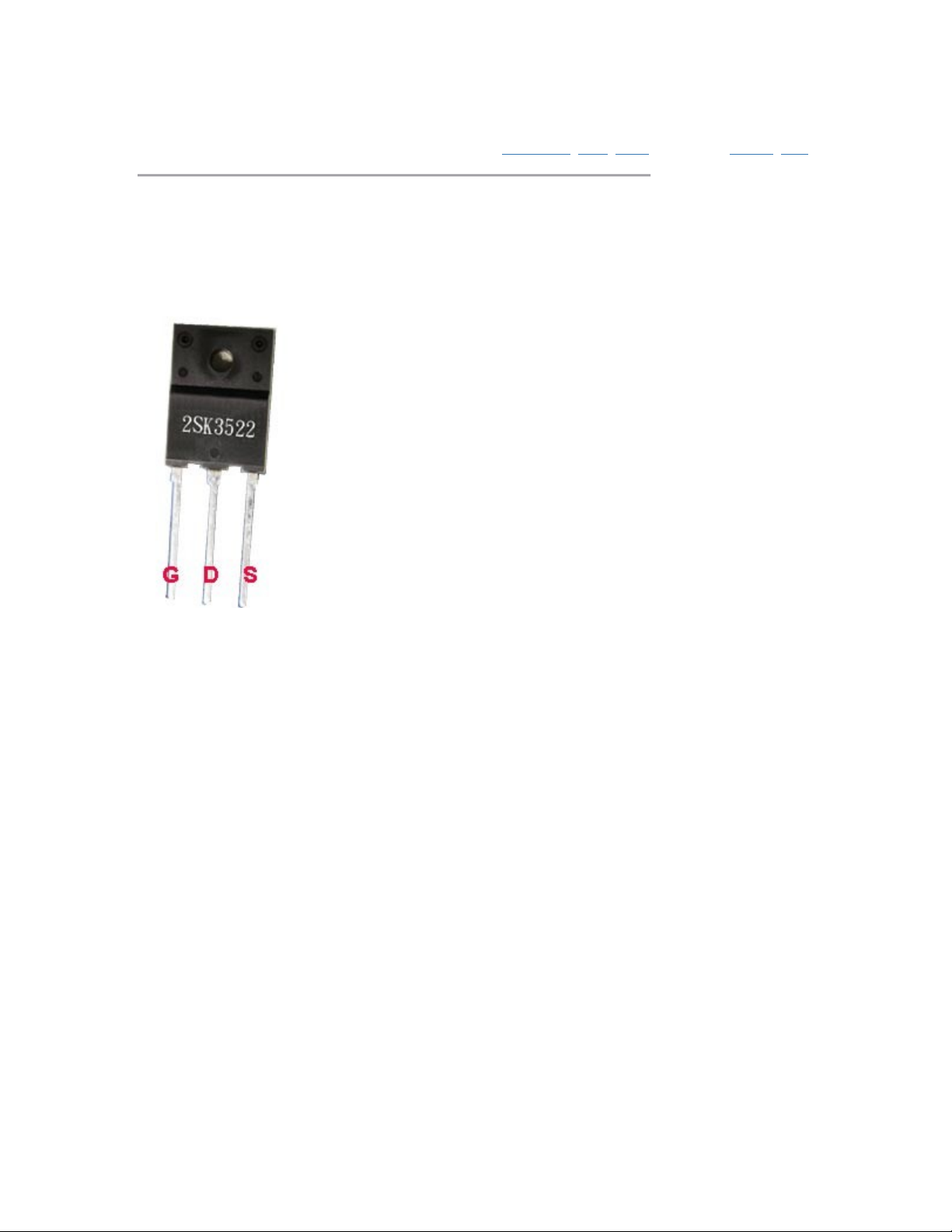

  1. Transistor trường ­ Mosfet  0 Comment  Size­  Size+  21/12/2009  Other...  RSS  Nội dung: Giới thiệu về Mosfet, Cấu tạo, ký hiệu và nguyên tắc hoạt động của Mosfet. 1. Giới thiệu về Mosfet Mosfet là Transistor hiệu ứng trường ( Metal Oxide Semiconductor Field Effect Transistor ) là một Transistor đặc biệt có cấu tạo và hoạt động khác với Transistor thông thường mà ta đã biết, Mosfet có nguyên tắc hoạt động dựa trên hiệu ứng từ trường để tạo ra dòng điện, là linh kiện có trở kháng đầu vào lớn thích hợn cho khuyếch đại các nguồn tín hiệu yếu, Mosfet được sử dụng nhiều trong các mạch nguồn Monitor, nguồn máy tính . Transistor hiệu ứng trường Mosfet 2. Cấu tạo và ký hiệu của Mosfet.

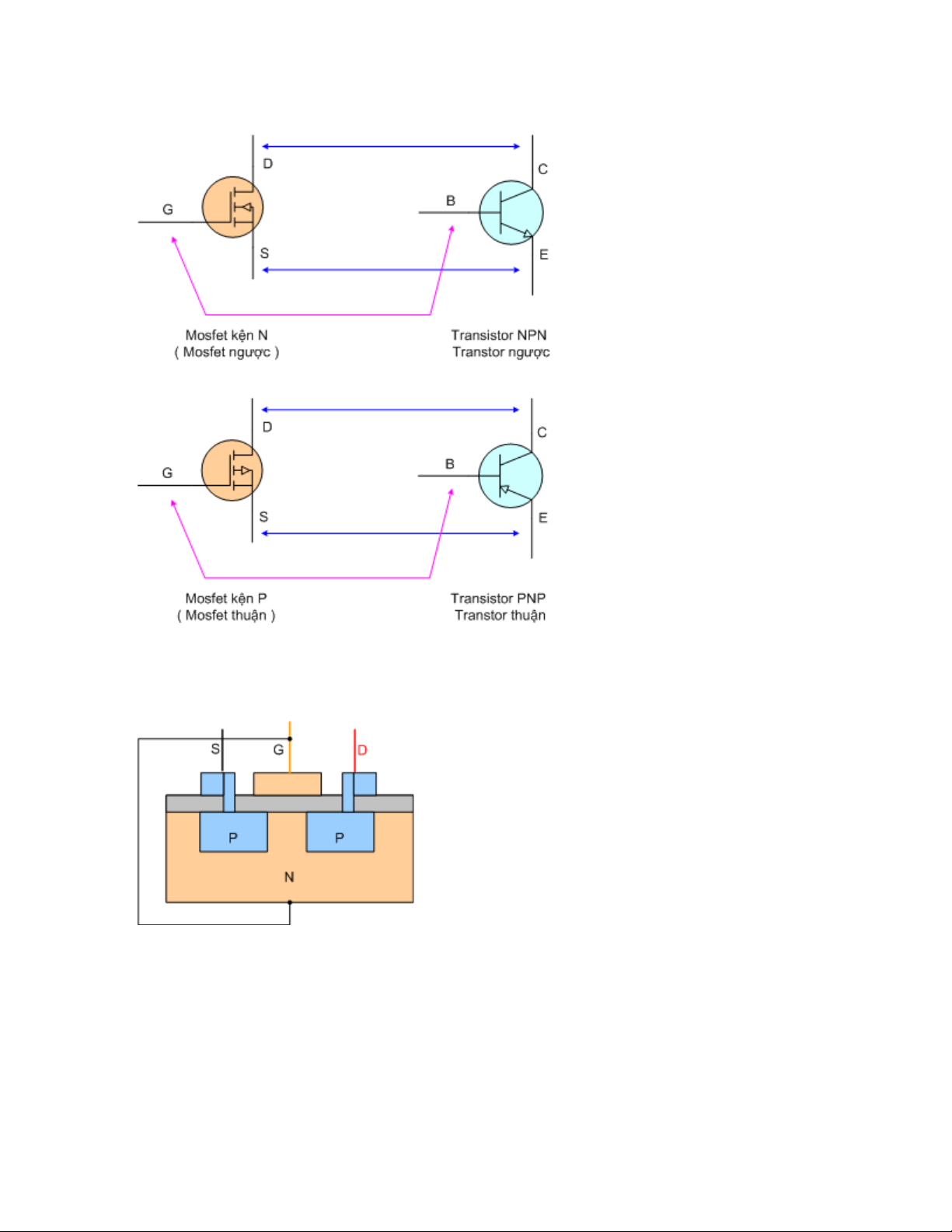

  2. Ký hiệu và sơ đồ chân tương đương giữa Mosfet và Transistor * Cấu tạo của Mosfet. Cấu tạo của Mosfet ngược Kênh N • G : Gate gọi là cực cổng • S : Source gọi là cực nguồn • D : Drain gọi là cực máng • Mosfet kện N có hai miếng bán dẫn loại P đặt trên nền bán dẫn N, giữa hai lớp P-N được cách điện bởi lớp SiO2 hai miếng bán dẫn P được nối ra thành cực D và cực S, nền bán dẫn N được nối với lớp màng mỏng ở trên sau đó được dấu ra thành cực G. • Mosfet có điện trở giữa cực G với cực S và giữa cực G với cực D là vô cùng lớn , còn điện trở giữa

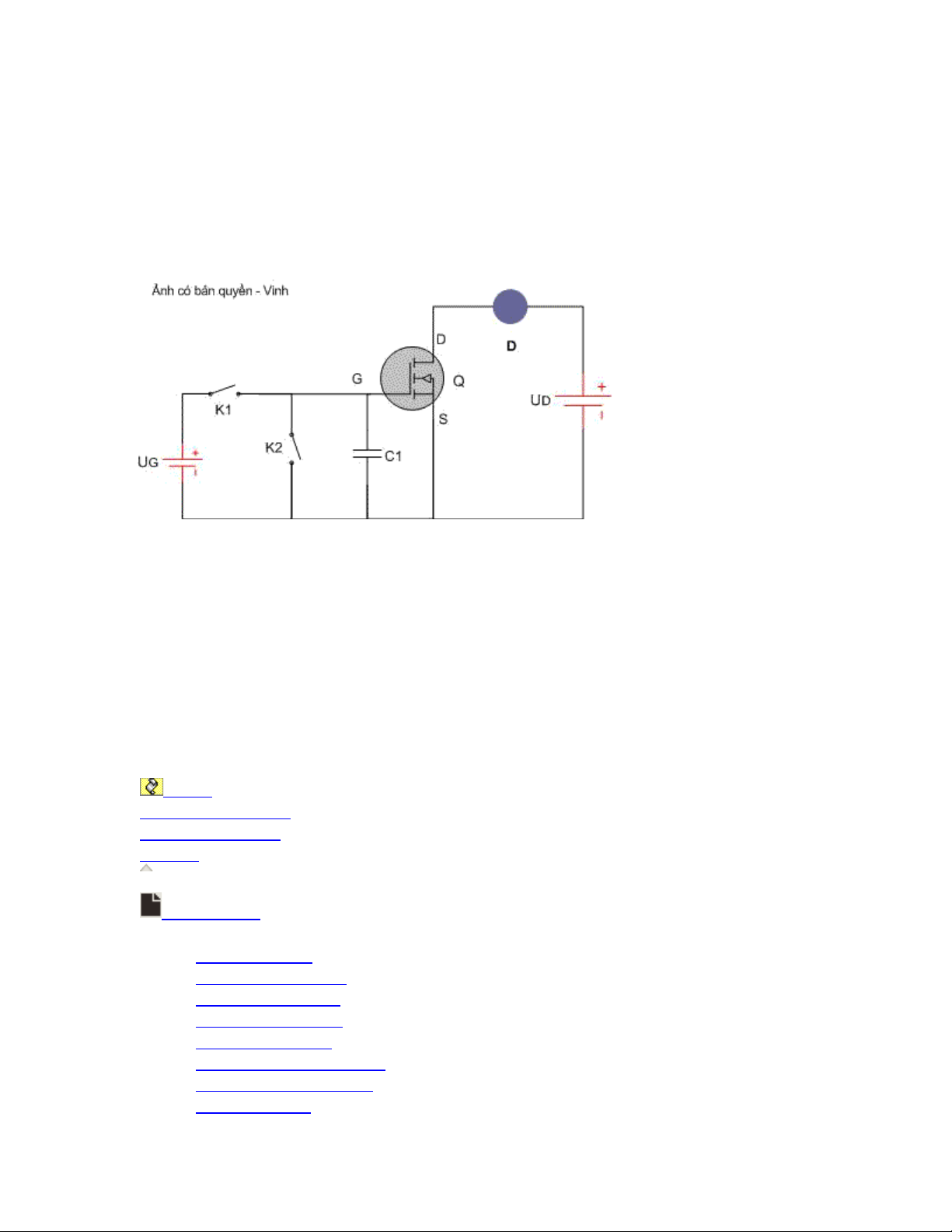

  3. cực D và cực S phụ thuộc vào điện áp chênh lệch giữa cực G và cực S ( UGS ) • Khi điện áp UGS = 0 thì điện trở RDS rất lớn, khi điện áp UGS > 0 => do hiệu ứng từ trường làm cho điện trở RDS giảm, điện áp UGS càng lớn thì điện trở RDS càng nhỏ. 3. Nguyên tắc hoạt động của Mosfet Mạch điện thí nghiệm. Mạch thí nghiệm sự hoạt động của Mosfet • Thí nghiệm : Cấp nguồn một chiều UD qua một bóng đèn D vào hai cực D và S của Mosfet Q (Phân cực thuận cho Mosfet ngược) ta thấy bóng đèn không sáng nghĩa là không có dòng điện đi qua cực DS khi chân G không được cấp điện. • Khi công tắc K1 đóng, nguồn UG cấp vào hai cực GS làm điện áp UGS > 0V => đèn Q1 dẫn => bóng đèn D sáng. • Khi công tắc K1 ngắt, điện áp tích trên tụ C1 (tụ gốm) vẫn duy trì cho đèn Q dẫn => chứng tỏ không có dòng điện đi qua cực GS. • Khi công tắc K2 đóng, điện áp tích trên tụ C1 giảm bằng 0 => UGS= 0V => đèn tắt • => Từ thực nghiệm trên ta thấy rằng : điện áp đặt vào chân G không tạo ra dòng GS như trong Transistor thông thường mà điện áp này chỉ tạo ra từ trường => làm cho điện trở RDS giảm xuống . Scribd Upload a Document Search Documents Explore Documents Books - Fiction • Books - Non-fiction • Health & Medicine • Brochures/Catalogs • Government Docs • How-To Guides/Manuals • Magazines/Newspapers • Recipes/Menus •
  4. School Work • + all categories • • Featured • Recent • People Authors • Students • Researchers • Publishers • Government & Nonprofits • Businesses • Musicians • Artists & Designers • Teachers • + all categories • • Most Followed • Popular • Sign Up • | • Log In • / 13 Download this Document for Free Ads by Google 100% Free DataSheet (PDF) Over 20000000 DataSheet. It's Free. Multi Fast Search System. www.AllDataSheet.com Calogic MOSFETs Manufactured in the US! Contact Us and Buy Direct www.calogic.net AC DC Power Supply High Grade High Efficient Flexible Standard and Custom Power Systems
  5. www.digipwr.com Mitsubishi RF Power Modules and Transistors for Radio Communications, Ham, CB www.rfparts.com Chöông 6 1 CHÖÔNG 6: TRANSISTOR HIEÄU ÖÙNG TRÖÔØNG FET 6.1 Giôùi thieäu 6.2 Lyù thuyeát hoaït ñoäng cuûa JFET 6.3 Lyù thuyeát hoaït ñoäng cuûa MOSFET 6.4 Giaûi tích ñoà thò vaø phaân cöïc 6.5 Giaûi tích tín hieäu lôùn – Söï saùi daïng 6.6 Giaûi tích tín hieäu nhoû 6.7 Môû roäng Chöông 6 2 6.1 Giôùi thieäu Transistor hieäu öùng tröôøng (Field Effect Transistor – FET):  JFET: Junction FET  MOSFET: Metal-Oxid Semiconductor FET (Insulated-Gate – IGFET) Tính chaát (Phaân bieät vôùi BJT)  Nhaïy vôùi ñieän aùp (voltage-sensitive)

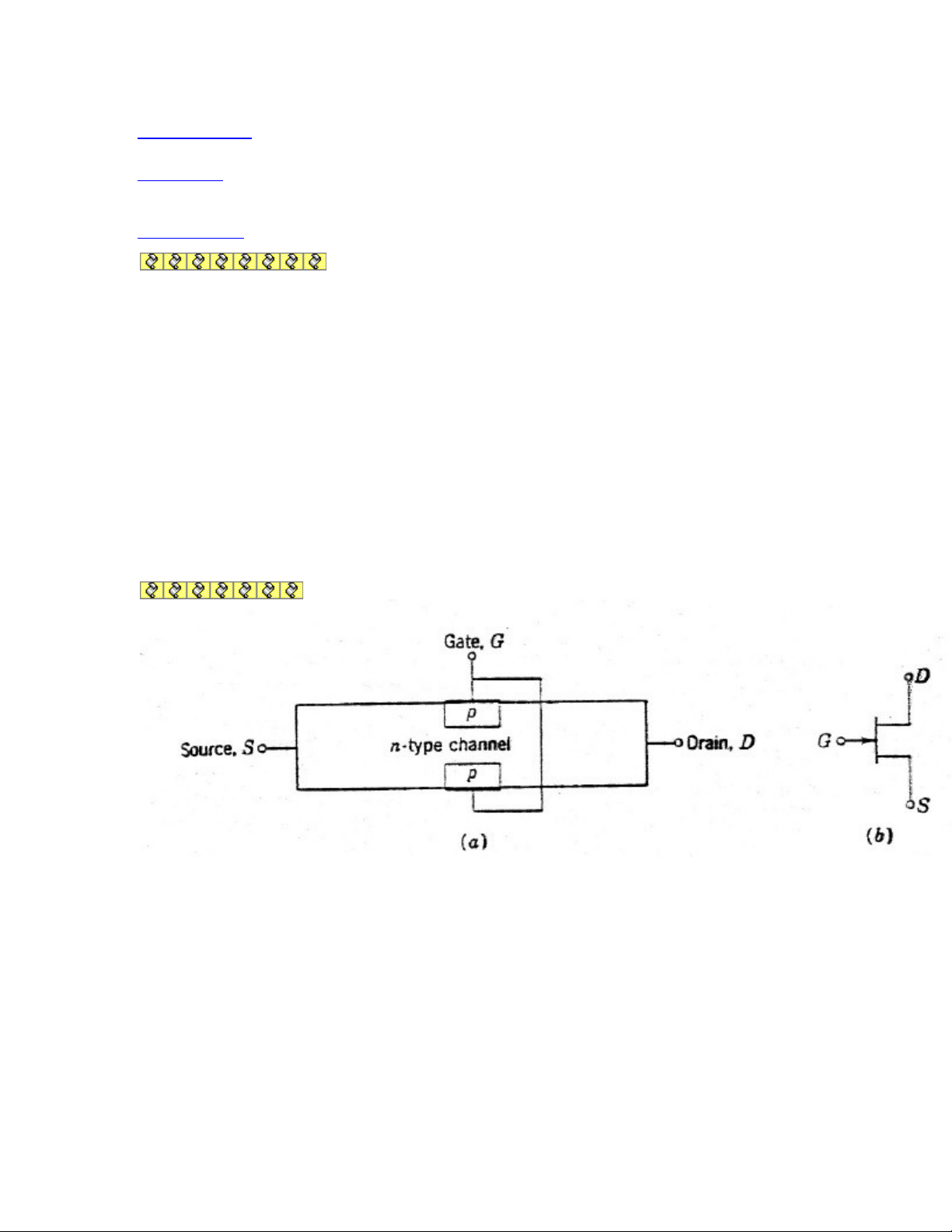

  6. Trôû khaùng vaøo raát cao  6.2 Lyù thuyeát hoaït ñoäng cuûa JFET 6.2.1 Caáu taïo (n-channel JFET):
  7. Chöông 6 3 6.2.2 Hoaït ñoäng:  Giaû söû S vaø G noái ñaát; vDS > 0: ⇒ Doøng iD : D→ S: Phuï thuoäc vaøo vDS vaø Ñieän trôû keânh n (Rn-Channel) Doøng iChannel – Gate≈ 0: Do Diode taïo bôûi tieáp xuùc pn Channel-Gate phaân cöïc nghòch (a) Khi vDS taêng: Vuøng khuyeát (depletion region – vuøng gaïch cheùo) taêng→ Rn-Channelt aêng
  8. (b) vDS= V po (Ñieän aùp ngheõn: pinch-off voltage): Hai vuøng khuyeát chaïm nhau: iD= I po Ads by Google 100% Free DataSheet (PDF) Over 20000000 DataSheet. It's Free. Multi Fast Search System. www.AllDataSheet.com Calogic MOSFETs Manufactured in the US! Contact Us and Buy Direct www.calogic.net AC DC Power Supply High Grade High Efficient Flexible Standard and Custom Power Systems www.digipwr.com transistor trường FET Download this Document for FreePrintMobileCollectionsReport Document This is a private document. Info and Rating Follow hidman86 Ads by Google Mitsubishi RF Power Modules and Transistors for Radio Communications, Ham, CB www.rfparts.com Free IC DataSheet Site. Download PDF Datasheets for Free. No Registering Required. www.DataSheet4U.com Share & Embed
