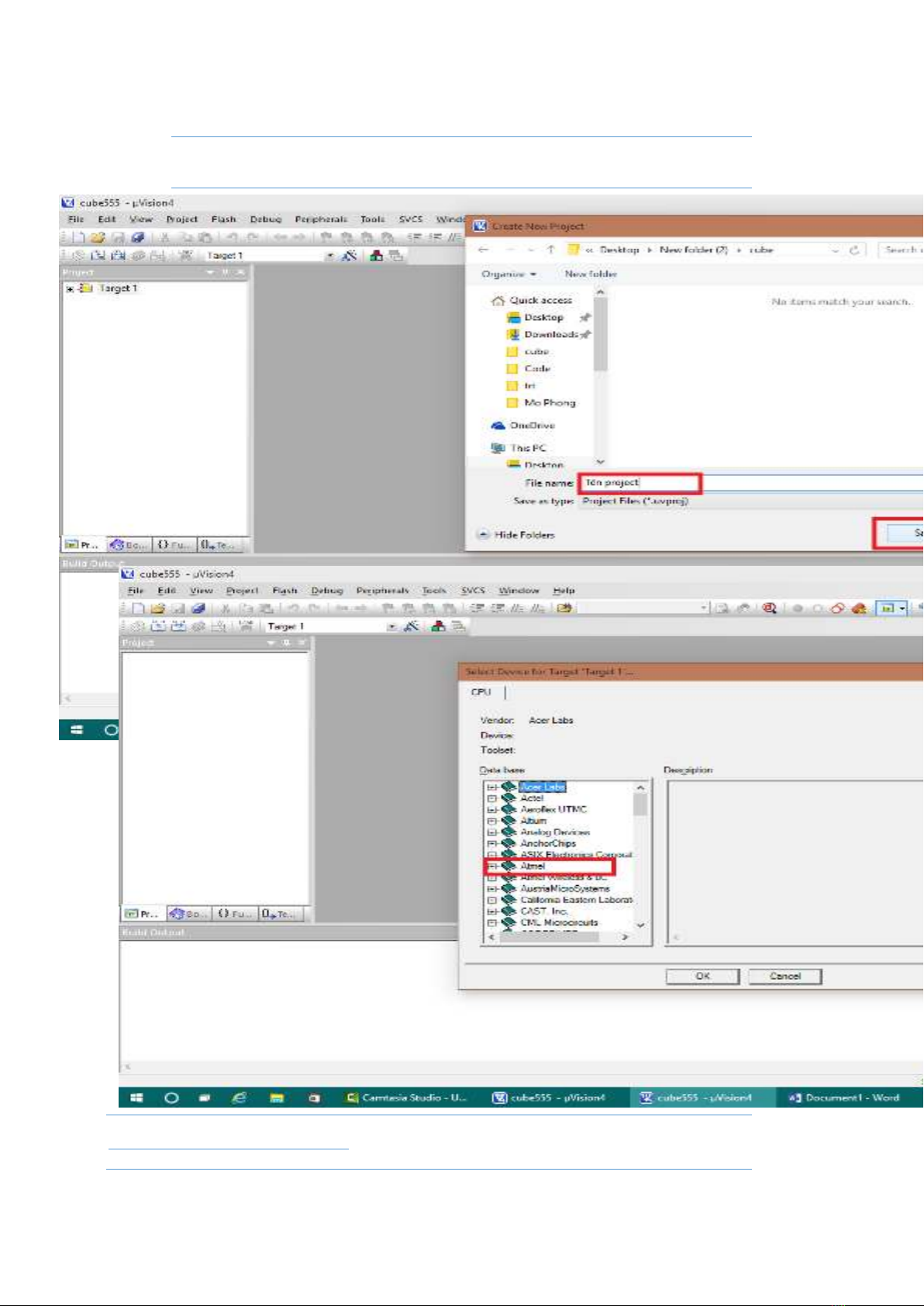

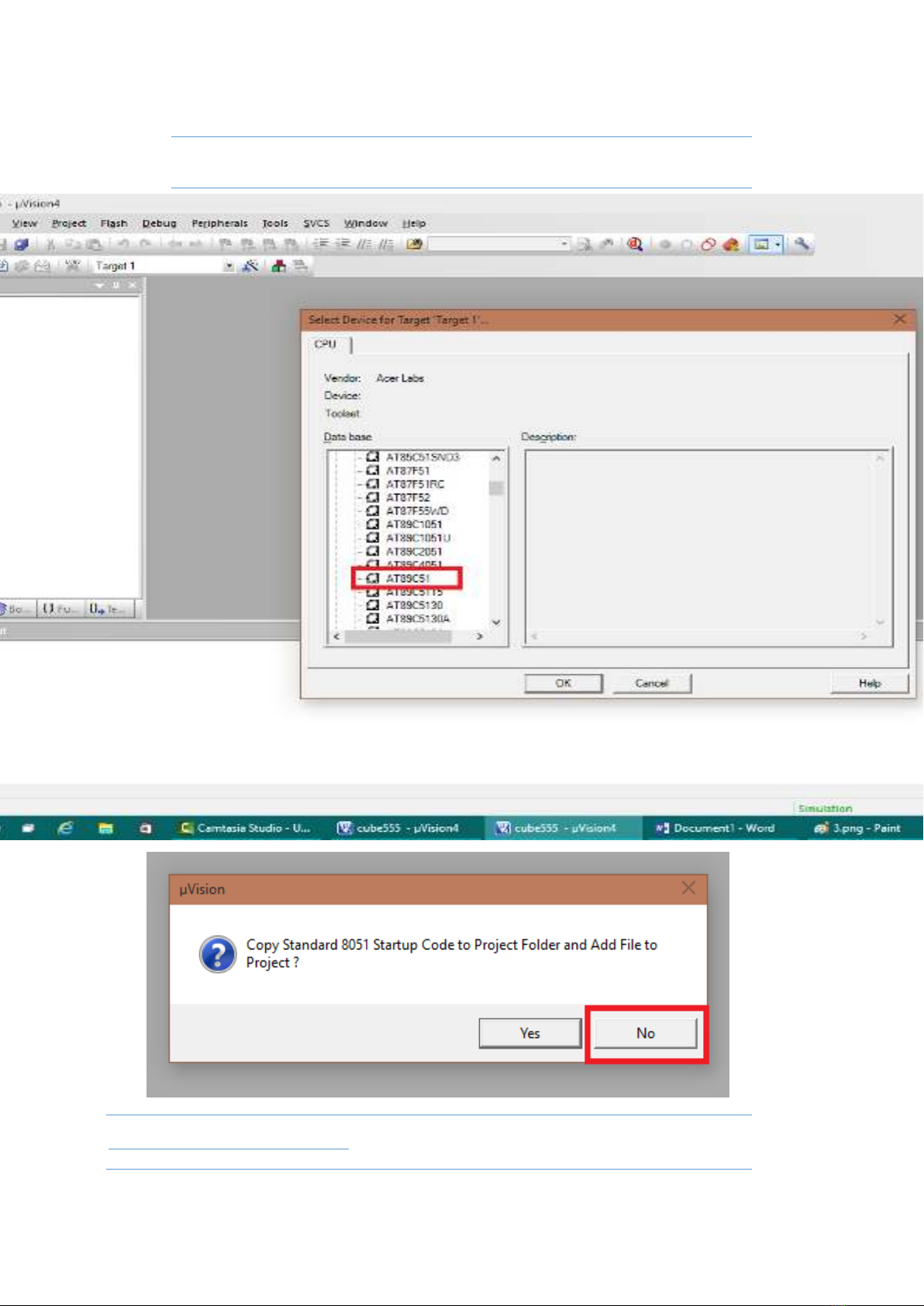

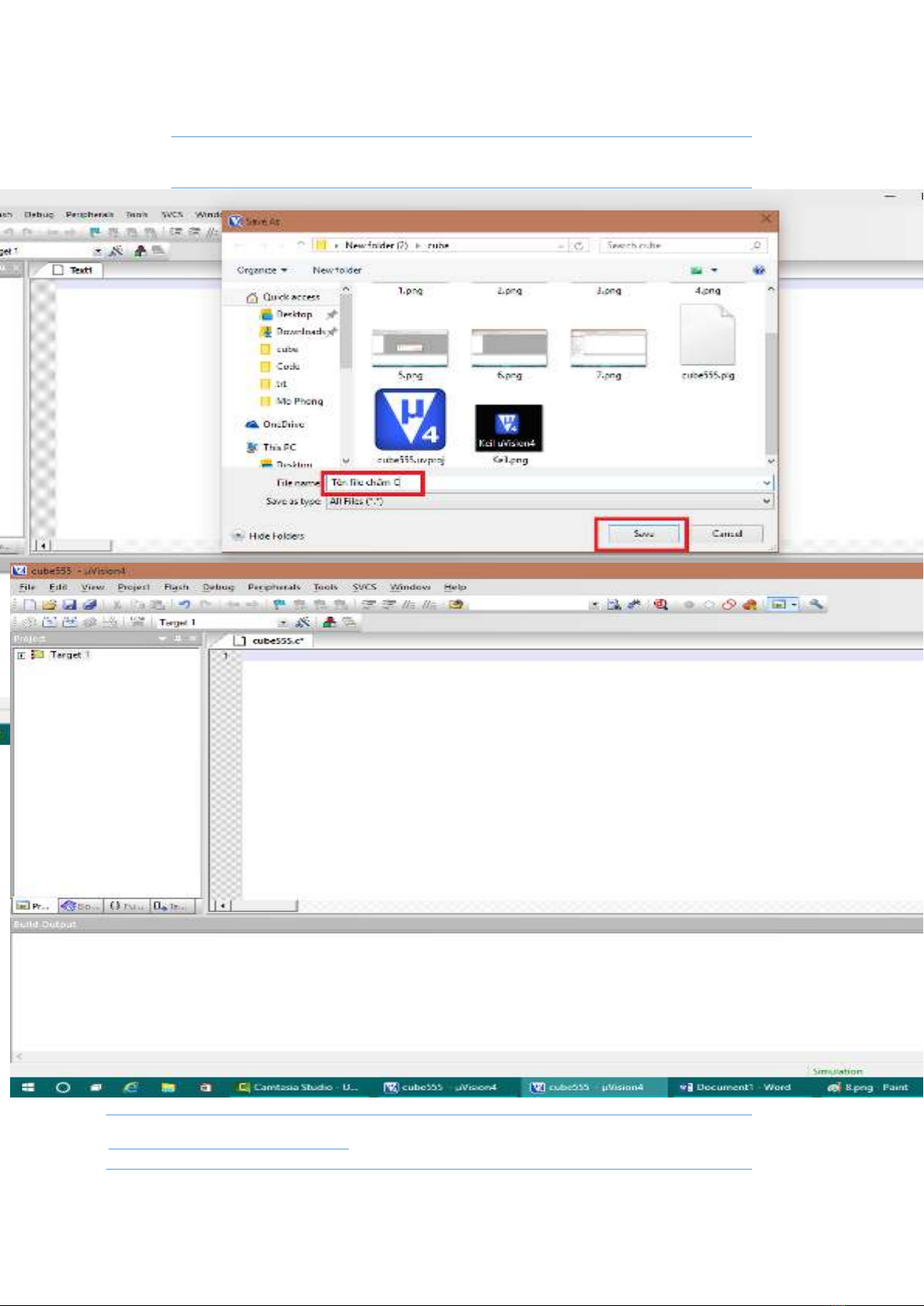

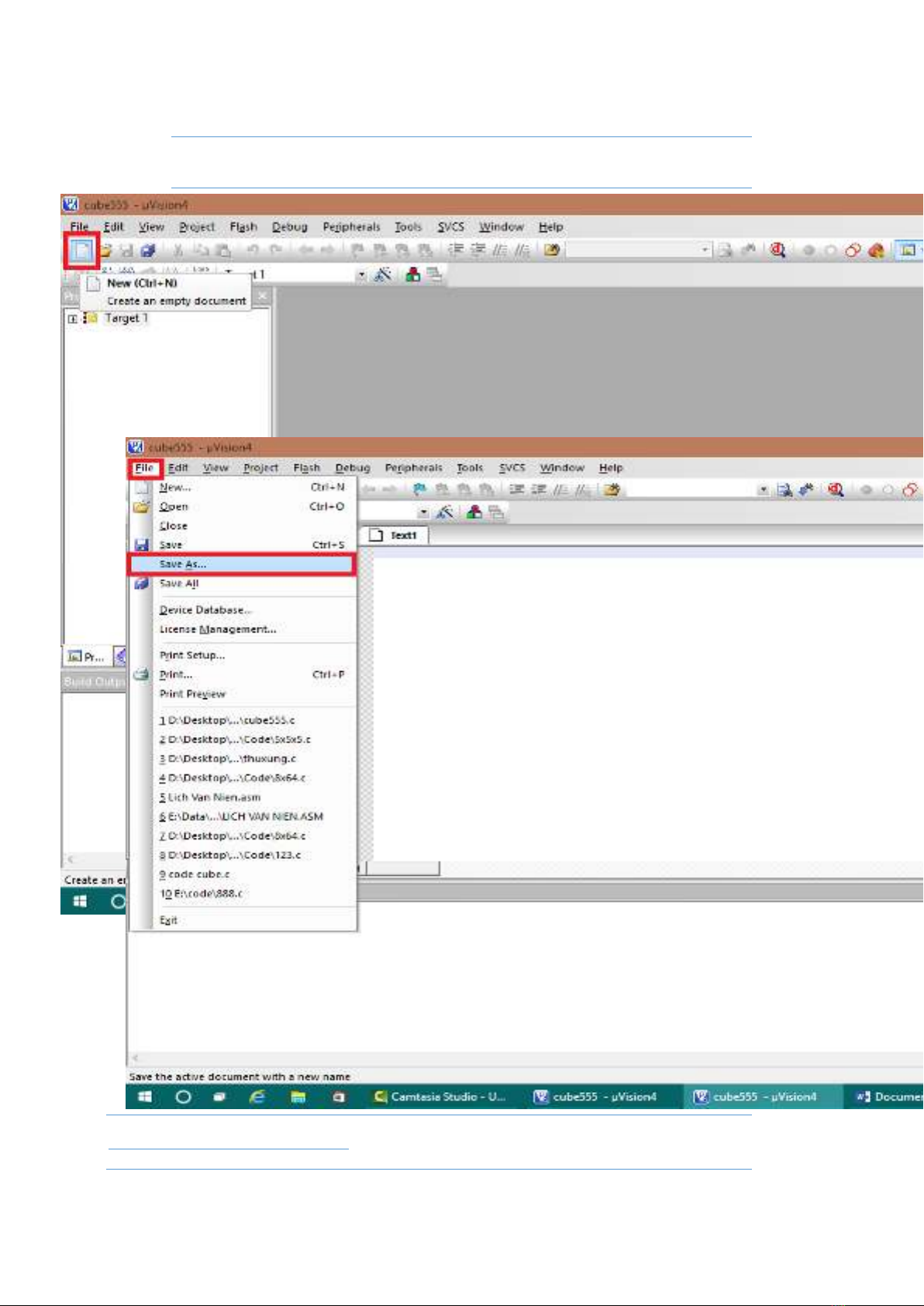

Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng  Đầu tiên bạn phải có Keil uVision:  Mở Keil tạo 1 project mới: http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng Vậy là xong bước tạo project :D  Đầu tiên khai báo thư viện cho nó đã: #include Bây giờ ta sẽ viết hàm tạo trễ 1 ms: Hàm của chúng ta như sau: void delay(unsigned char tre) { while(tre--) { unsigned char i=123; while(i--) }; }  Bước tiếp theo ta sẽ viết hàm tắt tất cả LED, hàm này sẽ được gọi trong quét LED để khắc phục hiệu ứng bóng ma(LED không tắt hẳn mà sáng mờ) Hàm của chúng ta như sau: void xoa() { P0=P1=P2=P3=0xFF; }  Vậy là xong bước chuẩn bị :D  Bây giờ ta xét về phần cứng của Cube 5x5x5 một chút nhé: Đại đa số phần cứng phổ biến hiện nay như sau: http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng Ta thấy cột 1-8 tương ứng P1_0 – P1_7; cột 9-16 : P3_0 – P3_7; 17- 24: P2_0 – P2_7; cột 25 : P0_6; hang 1-5: P0_0 – P0_4;  Dựa trên phần cứng này để chúng ta lập trình nhé!  Như trước đây chúng ta đã biết cách lập trình gán từng cột, từng hàng vào từng chân 8051 bằng phép gán sbit P1^0 = cot1;… bây giờ chúng ta sẽ không dùng cách này nữa mà sẽ dùng hoàn toàn mã hexa nhé :D  Cách lấy mã hexa trong keil C như sau: http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng Ta có thể dễ dàng điều khiển từng port bằng các mức logig 0 (bỏ tích) hoặc 1 (tích chọn) và thu được mã hexa cần thiết ở vùng khoanh đỏ trên :D Chẳng hạn muốn cột 1, cột 3, cột 6, cột 8 của hàng một sang thì ta cần cho P1_0, P1_2, P1_5, P1_7 và P0_0 ở http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng mức thấp: như vậy ta thu được: P0=0xFE; P1=0x5A; Quá đơn giản đúng không nào  Ở đây ta sẽ lấy mã hex lần lượt từng hàng một và dùng phương pháp quét LED để tạo ra hiệu ứng hoàn chỉnh! Để dễ hiểu hơn mình có thể minh họa như sau: ví dụ các bạn muốn hiển thị một trái tim ở lớp ngoài cùng của khối LED như thế này: Ta thấy hàng thứ nhất chỉ có LED cột 3 sáng như vậy ta sẽ có: P0=0xFE;P1=0xFB;P2=0xFF;P3=0xFF; http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng Tương tự hàng thứ 2: P0=0xFD;P1=0xF1;P2=0xFF;P3=0xFF; ……. Cho đến hàng thứ 5. Rồi ta sẽ tập hợp các mã hexa của từng port vào một mảng: P0: {0xFE,0xFD…} P1:{0xFB,0xF1...} P2:{0xFF,0xFF…} P3:{0xFF,0xFF…}  Vậy là xong phần lấy mã hex rồi nhé! Bây giờ ta bắt đầu viết hiệu ứng: - Cách viết thứ nhất: Đầu tiên ta khai báo một mảng cho hàng và cột 25, vì thằng này nằm chung port 0  unsigned char code hang[2][5]={{0xFE,0xFD,0xFB,0xF7,0xEF,},{0xBE,0xBD,0xBB,0xB7,0xAF}}; //5 mã đầu là đặt mức thấp cho từng hàng, năm mã sau là mức thấp cho từng hàng + cột 25; và cái này sẽ dung chung cho tất cả các chương trình con của chúng ta  Chương trình chúng ta sẽ viết như sau: void hieuung() { unsigned char i,j,k; unsigned char code cot[3][40]={ { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xBB,0x55,0xEE,0xFF, 0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, 0xEF,0xD7,0xBB,0x7D,0xFE, 0xFF,0xEF,0xD7,0xBA,0x7D, 0xFF,0xFF,0xEE,0x55,0xBB, 0xFF ,0xFE,0x7D,0xAB,0xD7, }, { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xBB,0x55,0xEE,0xFF, 0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, 0xEF,0xD7,0xBB,0x7D,0xFE, http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng 0xFF,0xEF,0xD7,0xBA,0x7D, 0xFF,0xFF,0xEE,0x55,0xBB, 0xFF ,0xFE,0x7D,0xBB,0xD7, }, { 0xEE,0x55,0xBB,0xFF,0xFF, 0x55,0xAA,0xFF,0xFF,0xFF, 0xBB,0x55,0xEE,0xFF, 0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xFF,0xFF,0xBB,0x55,0xEE, 0xFF,0xFF,0xFF,0xAA,0x55, 0xFF,0xFF,0xEE,0x55,0xBB, 0xFF,0xEE,0x55,0xBB,0xFF, } }; for(i=0;i
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng } Nghe có vẻ khó hiểu nhỉ :D, tuy nhiên nếu các bạn đã biết và hiểu cách viết sơ cấp đầu tiên mình đưa ra thì sẽ hình dung ra được  - Cách viết thứ 2: cũng hiệu ứng trên nhưng ta sẽ không khai báo mảng “hàng” để dung chung cho tất cả chương trình con của chúng ta nữa mà đưa vào từng chương trình con luôn. Cách viết này sẽ lâu công hơn, nhưng bộ nhớ MCU sẽ cải thiệ hơn cách trên  lý do thì mình không rõ vì cũng gà mờ, qua thực tế viết thấy nó thế  void hieuung() { unsigned char i,j,k; unsigned char code mang[4][40]={ { 0xBE,0xFD,0xFB,0xF7,0xEF, 0xFE,0xBD,0xFB,0xF7,0xFF, 0xFF,0xFE,0xFD,0xBB,0xFF, 0xFE,0xFD,0xFB,0xB7,0xFF, 0xFE,0xFD,0xFB,0xF7,0xAF, 0xFD,0xFB,0xB7,0xEF,0xFF, 0xFF,0xBB,0xF7,0xEF,0xFF, 0xBD,0xFB,0xF7,0xEF,0xFF }, { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, 0xEF,0xD7,0xBB,0x7D,0xFE, 0xEF,0xD7,0xBA,0x7D,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xFE,0x7D,0xAB,0xD7,0xFF }, { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng 0xEF,0xD7,0xBB,0x7D,0xFE, 0xEF,0xD7,0xBA,0x7D,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xFE,0x7D,0xBB,0xD7,0xFF }, { 0xEE,0x55,0xBB,0xFF,0xFF, 0x55,0xAA,0xFF,0xFF,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xFF,0xFF,0xBB,0x55,0xEE, 0xFF,0xFF,0xAA,0x55,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xEE,0x55,0xBB,0xFF,0xFF, } }; for(i=5;i
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng unsigned char code mang0[]= { 0xBE,0xFD,0xFB,0xF7,0xEF, 0xFE,0xBD,0xFB,0xF7,0xFF, 0xFF,0xFE,0xFD,0xBB,0xFF, 0xFE,0xFD,0xFB,0xB7,0xFF, 0xFE,0xFD,0xFB,0xF7,0xAF, 0xFD,0xFB,0xB7,0xEF,0xFF, 0xFF,0xBB,0xF7,0xEF,0xFF, 0xBD,0xFB,0xF7,0xEF,0xFF }, mang1[]= { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, 0xEF,0xD7,0xBB,0x7D,0xFE, 0xEF,0xD7,0xBA,0x7D,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xFE,0x7D,0xAB,0xD7,0xFF }, mang2[]= { 0xFE,0x7D,0xBB,0xD7,0xEF, 0x7D,0xBA,0xD7,0xEF,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xD7,0xAB,0x7D,0xFE,0xFF, 0xEF,0xD7,0xBB,0x7D,0xFE, 0xEF,0xD7,0xBA,0x7D,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xFE,0x7D,0xBB,0xD7,0xFF }, mang3[]= { 0xEE,0x55,0xBB,0xFF,0xFF, 0x55,0xAA,0xFF,0xFF,0xFF, http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng 0xFF,0xBB,0x55,0xEE,0xFF, 0xFF,0xBB,0x55,0xEE,0xFF, 0xFF,0xFF,0xBB,0x55,0xEE, 0xFF,0xFF,0xAA,0x55,0xFF, 0xFF,0xEE,0x55,0xBB,0xFF, 0xEE,0x55,0xBB,0xFF,0xFF, } }; for(i=5;i
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng  Vậy là xong toàn bộ cách viết mà mình muốn nói với các bạn rồi nhé  Một lưu ý là tại sao khi khai báo biến mình không chọn int mà lại chọn char? Không khai báo kiểu int i; hay char i; mà lại là unsigned char i; ? cái này các bạn tự đọc tài liệu về ngôn ngữ C cho 8051 nhé!  Tiếp theo thì tạo file hex để nạp chip chắc các bạn đều biết rồi nhỉ  http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng http://facebook.com/masoi.hd masoi.hd@gmail.com
Hướng Dẫn Viết Code Cube 5x5x5 Hoàng Anh Đức Group Điện Tử Ứng Dụng Hy vọng những thứ ở trên sẽ có ích cho các bạn, cảm ơn các bạn đã chịu khó ngồi đọc  chúc anh em điện tử ứng dụng sớm làm được những sản phẩm như ý muốn! Chúc group ngày càng lớn mạnh !  Và cuối cùng cái này chỉ dành cho người mới làm quen chưa biết gì nhiều (giống mình) thôi nhé! The END http://facebook.com/masoi.hd masoi.hd@gmail.com
