Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép Mục đích của bài này là trình bày cách định nghĩa, phân tích và báo cáo sự phát sing của một khung thép đơn giản trong Robot. 1 BẮT ĐẦU DỰ ÁN MỚI 1.1 Tạo dự án 1. Ra lệnh bằng một trong các cách sau: • • • 2. Trên trình đơn: File New project. Thanh công cụ: Bàn phím: Ctrl+N. Các mô đun tính toán hiện ra. Xem chức năng của từng mô đun tại bài “Giới thiệu tổng quát”. Nhấn chọn một trong các mô đun sơ đồ...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: KẾT CẤU KHUNG THÉP 3D

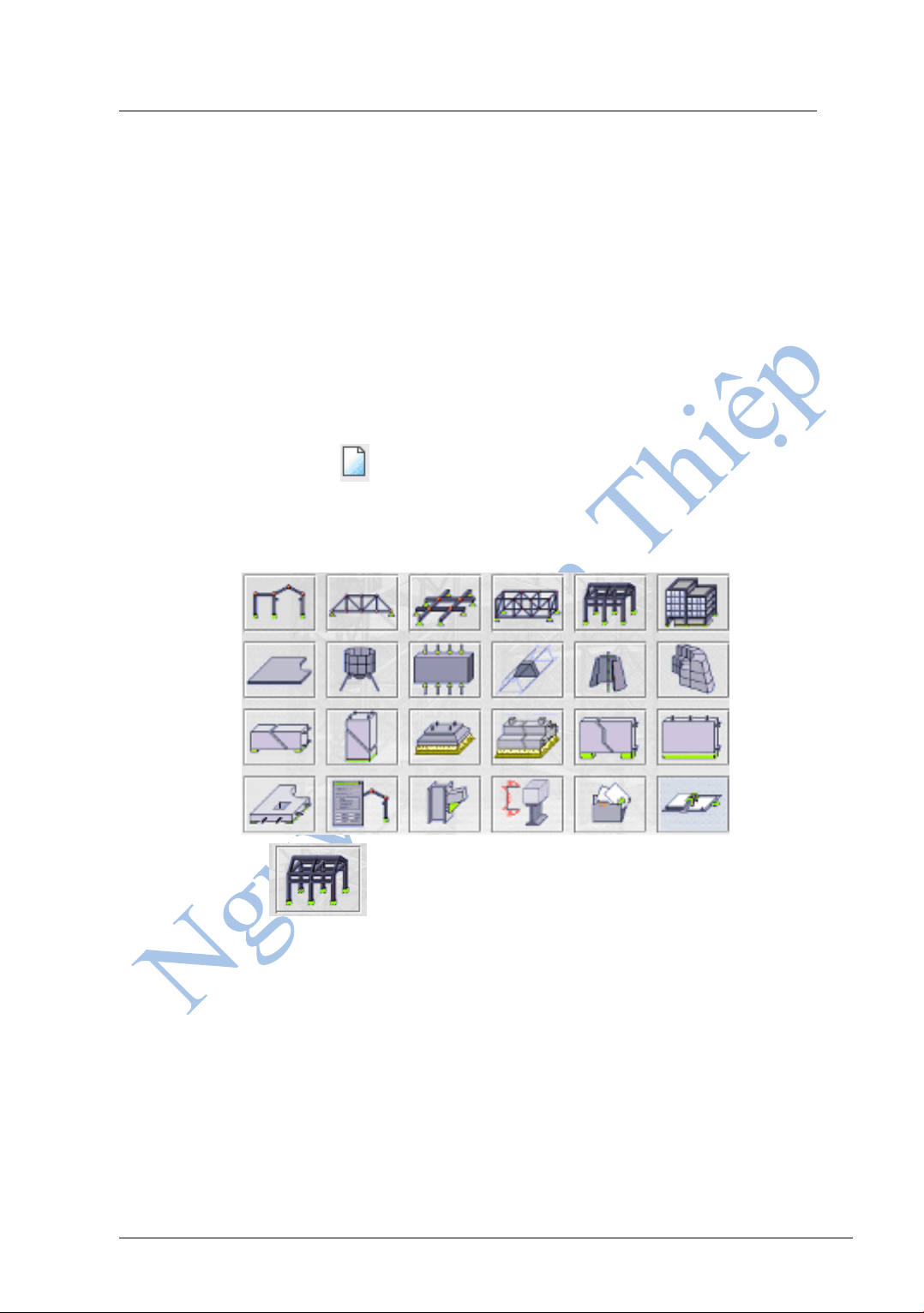

Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 1 KẾT CẤU KHUNG THÉP 3D – 3D STEEL FRAME STRUCTURE Mục đích của bài này là trình bày cách định nghĩa, phân tích và báo cáo sự phát sing của một khung thép đơn giản trong Robot. 1 BẮT ĐẦU DỰ ÁN MỚI 1.1 Tạo dự án Ra lệnh bằng một trong các cách sau: 1. Trên trình đơn: File  New project. • Thanh công cụ: • • Bàn phím: Ctrl+N. Các mô đun tính toán hiện ra. Xem chức năng của từng mô đun tại bài “Giới thiệu tổng 2. quát”. Nhấn chọn một trong các mô đun sơ đồ tính. Nhấn chọn - kết cấu khung. 3. Màn hình hiện ra các công để thực hiện công việc tương ứng với sơ đồ đã chọn. 4. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 2 1.2 Thiết lập đơn vị đo của Dự án – Units Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: Tools  Job Preferences hoặc Tools  Units and Formats • Thanh công cụ: • . Hộp thoại hiện ra. 2. Nhấn chuột vào mục Units and Formats, nội dung hộp thoại trở thành như hình dưới. 3. Nguyễn Văn Thiệp

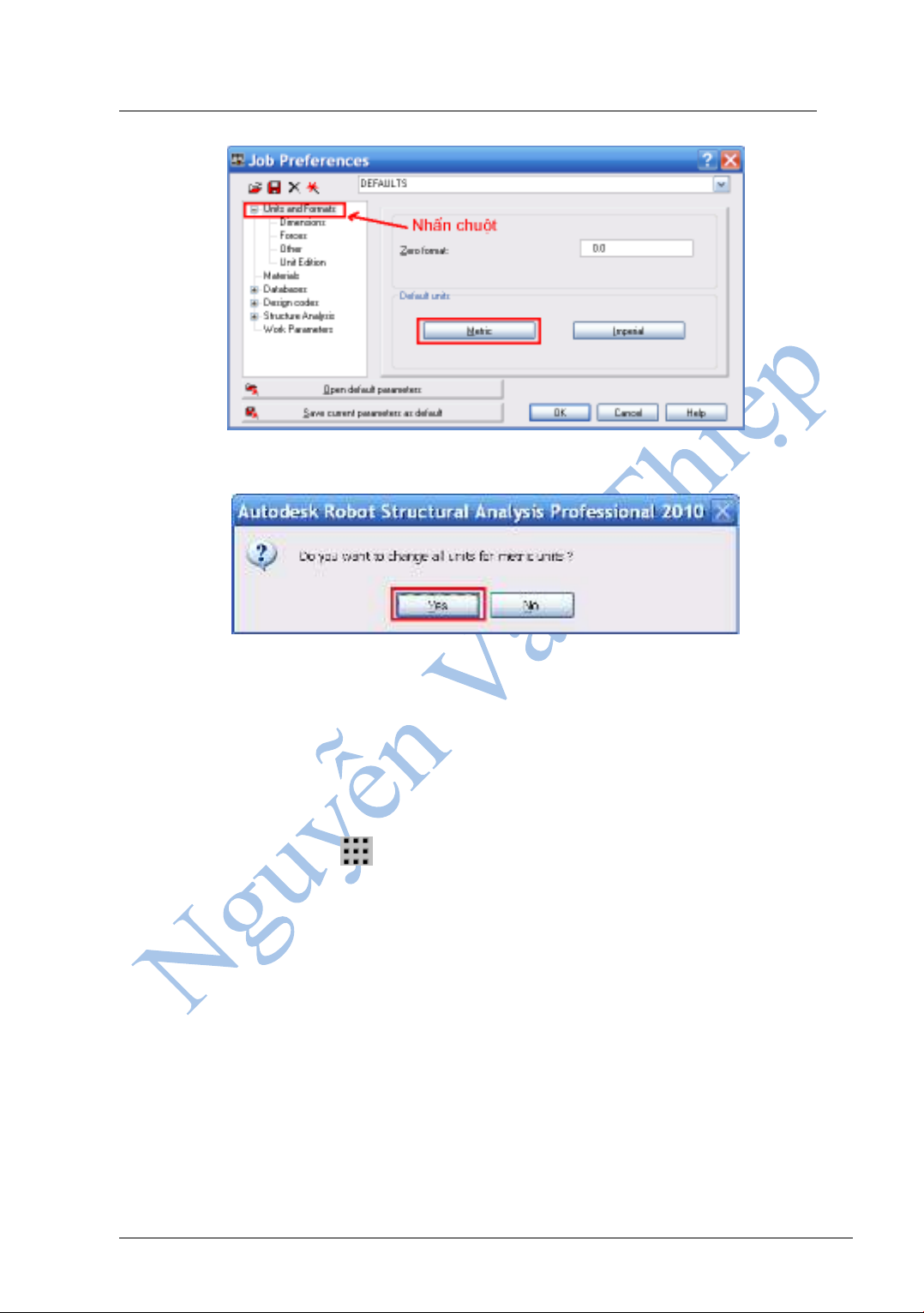

Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 3 Nhấn nút để chọn đơn vị. Ở Việt Nam, chúng ta chọn Metric. Hộp thoại tiếp theo hiện 4. ra để khẳng định. Nhấn Yes, toàn bộ các đơn vị chuyển về hệ mét. 5. 1.3 Thiết lập các bước lưới Lưới rất quan trọng trong vẽ hình. Các thanh, cột v.v... đều cho độ dài bằng tọa độ và các nút lưới thể hiện tọa độ đó. Chúng ta cần thiết lập cho phù hợp với đối tượng thiết kế. Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: View  Grid Step. • Thanh công cụ: • . Hộp thoại hiện ra. 2. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 4 Grid on/off: có đánh dấu – có hiện lưới. 3. Dx = : gia số theo phương X. Cho = 0.5. 4. Dy = : gia số theo phương Y. Cho = 0.5. 5. Nhấn Apply. Nhấn Close, kết thúc hộp thoại. 6. 1.4 Lưu trữ Dự án – Save Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: File  Save. • Thanh công cụ: • . • Bàn phím: Ctrl + S. Hộp thoại hiện ra. 2. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 5 Tại Save as type: mặc định là ROBOT (*.rtd). 3. File name: gõ tên dự án. Gõ “khung-thep-1”. 4. Nhấn Save. 5. 2 ĐỊNH NGHĨA MÔ HÌNH 2.1 Định nghĩa thanh (khung 2D) - Bars definition (frame 2D) Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: Geometry  Bars. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 2. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 6 Number: số thanh. Số này tự động cập nhật. 3. Tại Bar type: chọn kiểu thanh. Nhấn nút , danh sách các kiểu thanh hiện ra. Nhấn 4. chọn kiểu cần dùng. Trong ví dụ này chọn Column. Tại Section: chọn tiết diện. Nhấn nút , danh sách các ki u tiết diện hiện ra. Nhấn ể 5. chọn kiểu cần dùng. Trong ví dụ này chọn W14x21. Nếu không có kiểu cần dùng ví như W14x211, nhấn nút , hộp thoại hiện ra, • chọn như hình dưới. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 7 Nhấn Add và Close, đóng hộp thoại. • Cho các giá trị tại các tham số: 6. Beginning: chân cột. • End: đỉnh cột. • Trong ví dụ này cho giá trị cột 1: Beginning: (0;0;0), End: (0;0;3), nhấn Add. • Trong ví dụ này cho giá trị cột 2: Beginning: (7;0;0), End: (7;0;3), nhấn Add. • Tiếp theo chọn Bar type: là Beam (dầm). 7. Chọn Section: là W14x211. 8. Cho các giá trị: Beginning: (0;0;3) End (7;0;3), nhấn Add. 9. 10. Nhấn Close. 2.2 Định nghĩa gối đỡ - Supports Definition Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: Geometry  Supports. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 2. Nhấn vào Fixed. 3. Đưa con trỏ đến nút chân cột, nhấn trái chuột, một gối đỡ được tạo ra. Tiếp tục với chân 4. cột thứ 2. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 8 2.3 Định nghĩa nhịp 2 Chọn cột 1 và dầm bằng cách nhấn thành cửa sổ, hoặc giữ phím Ctrl và chọn. 1. Ra lệnh Edit  Edit  Vertical Mirror. 2. Hộp thoại hiện ra. 3. Tại Edit mode, chọn Copy. 4. Nhấn trái chuột vào trục của cột bên phải để chọn trục đối xứng. 5. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 9 Nhấn Execute. 6. Nhấn nút dưới đáy bên trái màn hình để chọn hiển thị nút và thanh. Hộp thoại hiện 7. ra. Đánh d vào các mục Favorites  Node numbers, Bar description Bar ấu numbers như hộp thoại dưới. Nhấn Apply và OK. 8. Nhấn các nút dưới đáy màn hình để hiển thị ký hiệu gối và hình dạng tiết 9. , diện. Khung được tạo thêm như hình dưới. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 10 2.4 Định nghĩa tải trọng - Load case definition Trong phần này, chúng ta định nghĩa t ải trong (xác định số lượng, đặc tính và mô tả chúng). Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: Load  Load Types. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 2. Nhấn New để định nghĩa tĩnh tải (dead load) (trọng lượng bản thân) với tên theo tiêu 3. chuẩn lad DL1. Tĩnh tải (trọng lượng bản thân) luôn tự động đặt tại dòng đầu tiên và hướng theo • trục Z. Tại mục Nature – tính chất tải trọng, nhấn chọn Live (hoạt tải). 4. Nhấn New để xác định hoạt tải với tên tiêu chuẩn là LL1. • Tại mục Nature – tính chất tải trọng, nhấn chọn wind (tải trọng gió). 5. Nhấn New để xác định tải trọng gió với tên tiêu chuẩn là wind1. • Làm tương tự để được tải trọng gió thứ 2 là wind2. • Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 11 Chúng ta đã định nghĩa được 4 tải trọng. Nhấn Close, kết thúc. 6. 2.5 Xác định giá trị cho từng loại tải - Loads definition for particular load cases 2.5.1 Xác định hoạt tải LL1 Nhấn chọn tải trọng LL1 như hình dưới. 1. Ra lệnh: bằng một trong các cách sau: 2. Trình đơn: Load  Load Defination. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 3. , để mở hộp thoại Uniform load – tải trọng đồng Nhấn vào mục Bar, nhấn nút 4. nhất (hình dưới bên phải). Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 12 Tại hộp thoại này, cho pZ = -45. Nhấn Add. • Đưa con trỏ nhấn vào dầm số 3. Nhấn Apply tại hộp thoại. • Nhấn nút để mở hộp thoại T rapezoidal load -- tải trọng không đồng đều. - 5. Tại hộp thoại này cho các giá trị như hình dưới. • Nhấn Add. • Đưa con trỏ nhấn vào dầm số 5. Nhấn Apply tại hộp thoại. • Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 13 Nhấn Close đóng hộp thoại. • 2.5.2 Xác định tải trọng gió wind1 Nhấn chọn tải trọng wind1 như hình dưới. 1. • Ra lệnh: bằng một trong các cách sau: 2. Trình đơn: Load  Load Defination. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 3. để mở hộp thoại Nodal Force (lực tại nút) hình Nhấn vào mục Node, nhấn 4. trên bên phải. Tại hộp thoại này cho Fx=9. Nhấn Add. 5. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 14 Nhấn chọn nút số 2 tại cột . 6. Nhấn Apply và đóng hộp thoại Load Definition. 7. 2.5.3 Xác định tải trọng gió wind2 Các bước 1, 2 giống như wind1. 1. Nhấn vào mục Bar, nhấn nút , để mở hộp thoại Uniform load (hình dưới bên 2. phải). Tại hộp thoại này, cho pX = -20, pY=0, pZ=0. Nhấn Add. 3. Đưa con trỏ nhấn vào cột số 4. Nhấn Apply tại hộp thoại và nhấn Close đóng hộp thoại 4. Load Definition. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 15 Nhấn Close đóng hộp thoại Load Types. 5. 2.6 Cho hiển thị tải trọng Chúng ta có thể cho hiển thị tải trọng bằng biểu đồ trên màn hình vẽ hoặc gọi bảng vào và có thể xuất sang Excel. 2.6.1 Cho hiển thị hình ảnh tại màn hình. 1. Trên mục Select Case, nhần chọn Simple Case. 2. Nhấn nút dưới đáy màn hình để hiển thị sơ đồ và giá trị tải trọng như và hình dưới. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 16 2.6.2 Hiển thi bảng Ra lệnh bằng một trong các cách sau: 1. Trình đơn: View  Table. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. Nhấn chọn Load như hình dưới, nhấn OK. 2. Bảng hiện ra như hình dưới. 3. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 17 Chuyển sang EXEL. 4. Ra lệnh Edit  Convert to EXCEL (CSV) format để chuyển sang Excel. • Hộp thoại hiện ra. Cho tên tệp, nhấn Save. Tệp này có thể gọi vào để áp dụng cho • khung khác. Muốn ẩn bảng, ra lệnh như trên, xóa dấu tại Load. 5. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 18 2.7 Tạo khung kết cấu công trình 3D Khi chúng ta thực hiện việc sao chép khung, tất cả các đặc tính đã g ắn với nó như tải trọng, tiết diện, gối đỡ v.v... cũng được sao chép theo. Mở khung nhìn 3D bằng một trong các cách: 1. Ra lệnh trên trình đơn: View  Work in 3D  3D xyz. • Thanh công cụ: •  Chọn tất cả các đối tượng của khung 2D (dùng cửa sổ hoặc CTRL+A). 2. Ra lệnh bằng một trong các cách sau: 3. Trình đơn: Edit  Edit  Translate. • Thanh công cụ: •  . Hộp thoại hiện ra. 4. Cho giá trị: dx=0, dX=8, dZ=0 bằng cách gõ 0,8,0 tại ô bên cạnh. 5. Chọn Copy. 6. Cho Number of repetitions = 1 như hình dưới. 7. Nhấn Execute, nhấn Close, kết thúc lệnh. 8. Kết quả như hình dưới. 9. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 19 2.8 Định nghĩa dầm bên - Definition of lateral beam Ra lệnh: bằng một trong các cách sau: 1. Trình đơn: Geometry  Bars. • Thanh công cụ: (thanh công cụ Structure Models bên phải màn hình). • Hộp thoại hiện ra. 2. Number: số thanh. Số này tự động cập nhật. 3. Tại Bar type: chọn kiểu thanh. Nhấn nút , danh sách các kiểu thanh hiện ra. Nhấn 4. chọn kiểu cần dùng. Trong ví dụ này chọn Beam. Tại Section: chọn tiết diện. Nhấn nút , danh sách các ki u tiết diện hiện ra. Nhấn ể 5. chọn kiểu cần dùng. Trong ví dụ này chọn W12x190. Nếu không có kiểu cần dùng ví như W12x190, nhấn nút , hộp thoại hiện ra, • chọn như hình dưới. Nhấn Add và Close, đóng hộp thoại. • Cho các giá trị tại các tham số: 6. Beginning: chân cột. • End: đỉnh cột. • Trong ví dụ này cho giá trị dầm 1: Beginning: (14,0,3), End: (18,8,3), nhấn • Add. Nguyễn Văn Thiệp
Autodesk Robot Structural Analysis – Thực hành kết cấu khung thép 20 Nhấn Close. Kết quả như hình dưới. 7. Tạo thanh giằng - Definition of cross bracings 2.9 Cách làm tương tự như trên. Chọn thanh giằng kiểu Section (L4x4x0.25) 1. Tại hộp thoại Bars cho các giá trị của thanh 1: Beginning và End (14;0;3) (14;8;0), 2. nhấn Add. Thanh thứ 2: (14;8;3) (14;0;0), nhấn Add. Nguyễn Văn Thiệp
